Side 1/4
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
30494-20587 01 2204

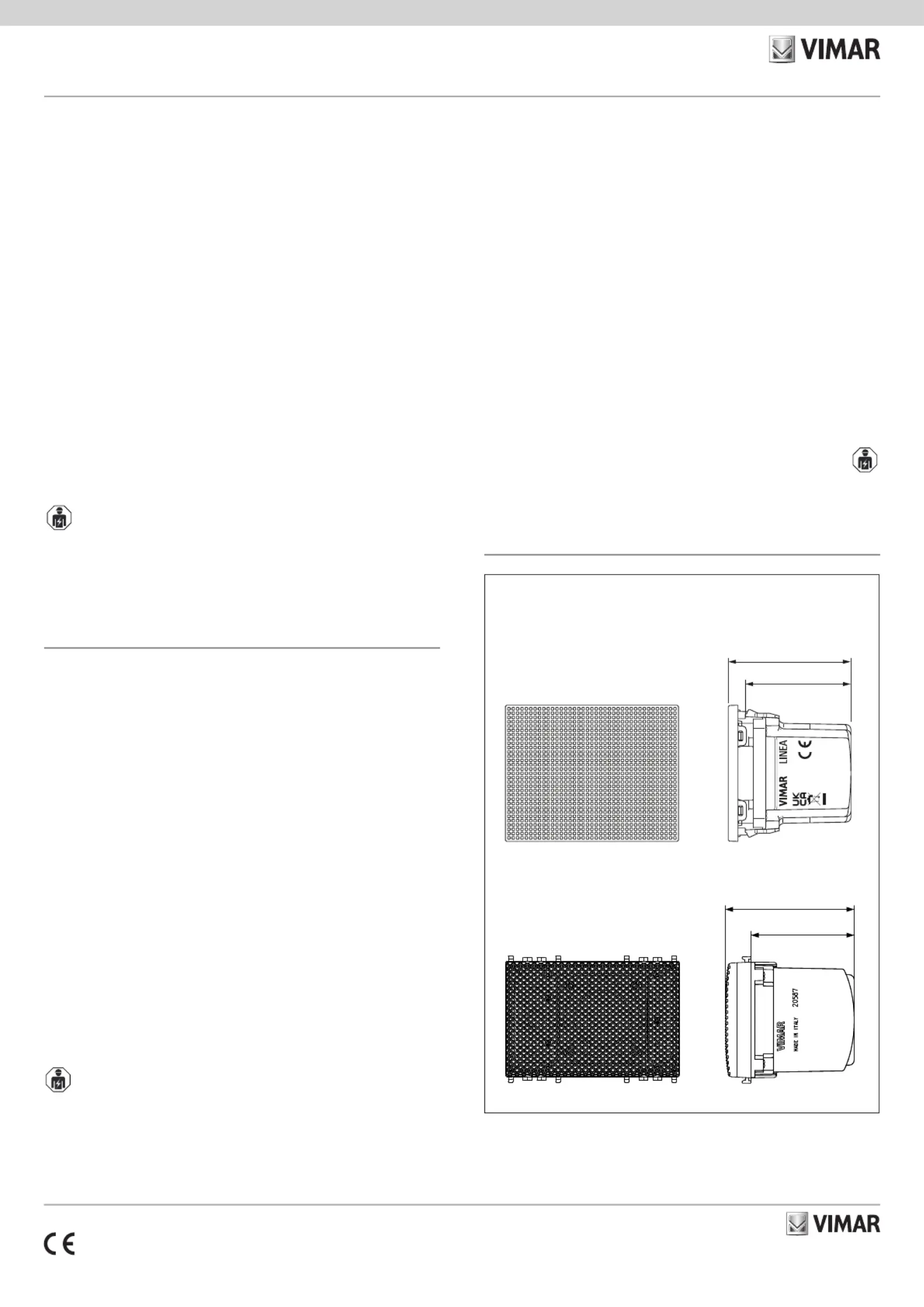

LINEA
30494.x
EIKON
20587
Diffusore passivo sonoro 8 ohm 3 W - moduli.
30494.x: da completare con placche Linea.
20587: da completare con placche Eikon, Arké o Plana.
Il dispositivo consente di riprodurre il segnale musicale inviato dalla sorgente sonora, messaggi
vocali e segnalazioni acustiche di chiamata o di allarme. Il diffusore, provvisto di mid-woofer a
larga banda in configurazione bass-reflex, è installabile su scatole da incasso e scatole inclinate
da tavolo sui supporti delle serie Linea, Eikon, Arké e Plana.
CARATTERISTICHE.
• Potenza nominale: 3 W
• Impedenza nominale: 8 Ω
• Altoparlanti: Mid-woofer x 1”
• Risposta in frequenza: 120 - 20.000 Hz
• Sensibilità 1W/1m: 75 dB
• Sezione massima dei cavi audio: 13 AWG oppure 2,5 mm²
• Peso: 80 g
COLLEGAMENTI.
Attenzione: Non collegare i cavi del diffusore con l’amplificatore acceso; accendere l’am-
plificatore soltanto quando tutti i collegamenti sono stati completati.
Si raccomanda di usare cavi di adeguata sezione in base alla distanza da coprire.
1. Collegare il negativo della linea (cavo nero) al morsetto - e il positivo (cavo rosso) al morsetto +.
2. Ultimati i collegamenti, accertarsi che l’impedenza risultante non sia inferiore all’impedenza
minima dichiarata dell’amplificatore; il diffusore 30494.x-20587 è progettato per funzionare con
gli articoli 01901 (nella configurazione “Riduzione di potenza”), 30484-01484 e con amplificatori
a bassa impedenza (8 ohm).
REGOLE DI INSTALLAZIONE.
L’installazione deve essere effettuata da personale qualificato con l’osservanza delle disposizioni
regolanti l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
ATTENZIONE: Per agganciare il diffusore al supporto premere esclusivamente dai lati
(premendo centralmente si rischia di danneggiare l’altoparlante).
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di
piombo.
Passive speaker 8 ohm 3 W, – 3 modules.
30494.x: to be completed with Linea cover plates.
20587: to be completed with Eikon, Arké or Plana cover plates
This device is used for playing the music signal transmitted by the audio source, voice messages
and acoustic signals for calls or alarms. The speaker, equipped with a wideband mid-woofer in
a bass-reflex configuration, can be installed in recess-mounting boxes and desktop tilted boxes
on the mounting frames of the series Linea, Eikon, Arké e Plana.
CHARACTERISTICS.
• Rated power: 3 W
• Rated impedance: 8 Ω
• Speakers: Mid-woofer x 1”
• Frequency response: 120 – 20,000 Hz
• Sensitivity 1W/1m: 75 dB
• Maximum section of audio cables: 13 AWG or 2.5 mm²
• Weight: 80 g
CONNECTIONS.
Important: Do not connect the speaker cables while the amplifier is on; switch on the
amplifier only when all of the connections have been completed.
It is recommended to use cables of adequate cross-section according to the distance
to cover.
1. Connect the line negative (black cable) to the - terminal and the positive one (red cable) to
the + terminal.
2. On completing the connections, check that the resulting impedance is no less than the
minimum impedance declared for the amplifier; the speaker 30494.x-20587 is designed to
work with articles 01901 (in the “Power Reduction” configuration), 30484-01484 and with low
impedance amplifiers (8 ohm).
INSTALLATION RULES.
Installation should be carried out by qualified personnel in compliance with the current regu-
lations regarding the installation of electrical equipment in the country where the products are
installed.

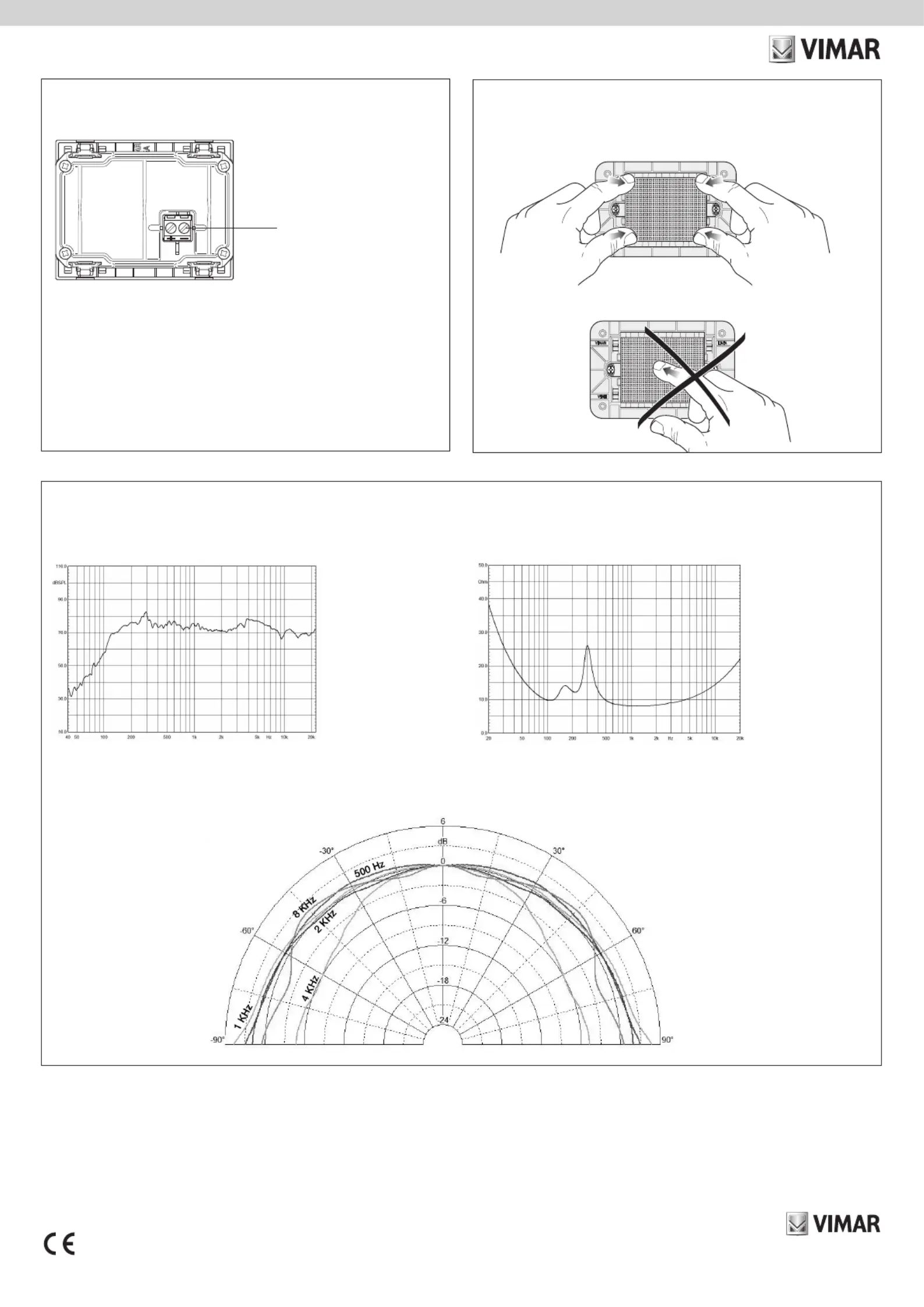

WARNING: To connect the speaker to the mounting frame press only from the sides
(pressing centrally risks damaging the loudspeaker).
REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.
Diffuseur sonore passif 8 ohms 3 W - 3 modules.
30494.x: à compléter avec plaques Linea.
20587: à compléter avec plaques Eikon, Arké ou Plana.
Ce dispositif permet de reproduire le signal musical envoyé par la source sonore, les messages
vocaux et les signaux sonores d’appel et d’alarme. Le diffuseur, qui est équipé de mid-woofers
à bande large en configuration bass-reflex, peut être installé dans des boîtiers encastrables ou
dans des boîtiers de table inclinés sur les supports des séries Linea, Eikon, Arké e Plana.
CARACTÉRISTIQUES.
• Puissance nominale : 3 W
• Impédance nominale : 8 Ω
• Haut-parleurs : Mid-woofer x 1”
• Réponse en fréquence : 120 - 20 000 Hz
• Sensibilité 1 W/ 1m : 75 dB
• Section maximale des câbles audio : 13 AWG ou 2,5 mm²
• Poids : 80 g
BRANCHEMENTS.
Attention: ne pas brancher les câbles du diffuseur quand l’amplificateur est allumé.
N’allumer l’amplificateur qu’après avoir réalisé tous les branchements.
Il est conseillé d’utiliser des câbles ayant une section adaptée à la distance à couvrir.
1. Connecter le pôle négatif de la ligne (câble noir) à la borne “Faston -” et le pôle positif (câble
rouge) à la borne “Faston +”.
2. Après avoir terminé les branchements, s’assurer que l’impédance résultante n’est pas
inférieure à l’impédance minimale déclarée de l’amplificateur ; le diffuseur 30494.x-20587 est
conçu pour fonctionner avec les articles 01901 (configuration réduction de puissance) 30484-
01484 et des amplificateurs à faible impédance (8 ohms).
RÈGLES D’INSTALLATION.
L’installation doit être confiée à des personnel qualifiés et exécutée conformément aux disposi-
tions qui régissent l’installation du matériel électrique en vigueur dans le pays concerné.
ATTENTION : pour accrocher le diffuseur au support, appuyer uniquement sur les côtés
(au milieu on risque d’abîmer le haut-parleur).
Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de
plomb.
Difusor pasivo sonoro de 8 Ohm y 3 W - 3 módulos.
30494.x: por completar con placas Linea.
20587: por completar con placas Eikon, Arké o Plana.
El dispositivo permite reproducir la señal musical enviada por la fuente sonora así como men-
sajes vocales y señalizaciones acústicas de llamada o de alarma. El difusor, dotado con mid-
woofer de banda ancha configurado en bass-reflex, se puede instalar en cajas de empotrar y
cajas inclinadas de sobremesa sobre soportes de las series Linea, Eikon, Arké e Plana.
CARACTERÍSTICAS.
• Potencia nominal: 3 W
• Impedancia nominal: 8 Ω
• Altavoces: Mid-woofer x 1”
• Respuesta en frecuencia: 120 - 20.000 Hz
• Sensibilidad 1W/1m: 75 dB
• Sección máxima de los cables de audio: 13 AWG o 2,5 mm²
• Peso: 80 g
CONEXIONES.
Atención: No conectar los cables del difusor si el amplificador está encendido; encender
el amplificador únicamente cuando se hayan terminado todas las conexiones. Se acon-
seja utilizar cables con una sección adecuada a la distancia que se debe cubrir.
1. Conectar el negativo de la línea (cable negro) al borne “ -” y el positivo (cable rojo) al borne
“ ”.+
2. Tras efectuar las conexiones, comprobar que la impedancia resultante no sea inferior a la
impedancia mínima declarada en el amplificador; el difusor 30494.x-20587 ha sido diseñado
para funcionar con los artículos 01901 (en configuración reducción de potencia), 30484-01484
y con amplificadores de baja impedancia (8 ohm).
NORMAS DE INSTALACIÓN.
La instalación debe ser realizada por personal cualificado cumpliendo con las disposiciones en
vigor que regulan el montaje del material eléctrico en el país donde se instalen los productos.
ATENCIÓN: Para sujetar el difusor al soporte, presionar únicamente por los lados (si se
hace presión por el centro se puede dañar el altavoz).
Reglamento REACH (UE) n. 1907/2006 – art.33. El producto puede contener trazas de plomo.
