Side 1/4

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

30494-20587 01 2204

LINEA

30494.x

EIKON

20587

Diffusore passivo sonoro 8 ohm 3 W - moduli.

30494.x: da completare con placche Linea.

20587: da completare con placche Eikon, Arké o Plana.

Il dispositivo consente di riprodurre il segnale musicale inviato dalla sorgente sonora, messaggi

vocali e segnalazioni acustiche di chiamata o di allarme. Il diffusore, provvisto di mid-woofer a

larga banda in configurazione bass-reflex, è installabile su scatole da incasso e scatole inclinate

da tavolo sui supporti delle serie Linea, Eikon, Arké e Plana.

CARATTERISTICHE.

• Potenza nominale: 3 W

• Impedenza nominale: 8 Ω

• Altoparlanti: Mid-woofer x 1”

• Risposta in frequenza: 120 - 20.000 Hz

• Sensibilità 1W/1m: 75 dB

• Sezione massima dei cavi audio: 13 AWG oppure 2,5 mm²

• Peso: 80 g

COLLEGAMENTI.

Attenzione: Non collegare i cavi del diffusore con l’amplificatore acceso; accendere l’am-

plificatore soltanto quando tutti i collegamenti sono stati completati.

Si raccomanda di usare cavi di adeguata sezione in base alla distanza da coprire.

1. Collegare il negativo della linea (cavo nero) al morsetto - e il positivo (cavo rosso) al morsetto +.

2. Ultimati i collegamenti, accertarsi che l’impedenza risultante non sia inferiore all’impedenza

minima dichiarata dell’amplificatore; il diffusore 30494.x-20587 è progettato per funzionare con

gli articoli 01901 (nella configurazione “Riduzione di potenza”), 30484-01484 e con amplificatori

a bassa impedenza (8 ohm).

REGOLE DI INSTALLAZIONE.

L’installazione deve essere effettuata da personale qualificato con l’osservanza delle disposizioni

regolanti l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

ATTENZIONE: Per agganciare il diffusore al supporto premere esclusivamente dai lati

(premendo centralmente si rischia di danneggiare l’altoparlante).

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di

piombo.

Passive speaker 8 ohm 3 W, – 3 modules.

30494.x: to be completed with Linea cover plates.

20587: to be completed with Eikon, Arké or Plana cover plates

This device is used for playing the music signal transmitted by the audio source, voice messages

and acoustic signals for calls or alarms. The speaker, equipped with a wideband mid-woofer in

a bass-reflex configuration, can be installed in recess-mounting boxes and desktop tilted boxes

on the mounting frames of the series Linea, Eikon, Arké e Plana.

CHARACTERISTICS.

• Rated power: 3 W

• Rated impedance: 8 Ω

• Speakers: Mid-woofer x 1”

• Frequency response: 120 – 20,000 Hz

• Sensitivity 1W/1m: 75 dB

• Maximum section of audio cables: 13 AWG or 2.5 mm²

• Weight: 80 g

CONNECTIONS.

Important: Do not connect the speaker cables while the amplifier is on; switch on the

amplifier only when all of the connections have been completed.

It is recommended to use cables of adequate cross-section according to the distance

to cover.

1. Connect the line negative (black cable) to the - terminal and the positive one (red cable) to

the + terminal.

2. On completing the connections, check that the resulting impedance is no less than the

minimum impedance declared for the amplifier; the speaker 30494.x-20587 is designed to

work with articles 01901 (in the “Power Reduction” configuration), 30484-01484 and with low

impedance amplifiers (8 ohm).

INSTALLATION RULES.

Installation should be carried out by qualified personnel in compliance with the current regu-

lations regarding the installation of electrical equipment in the country where the products are

installed.

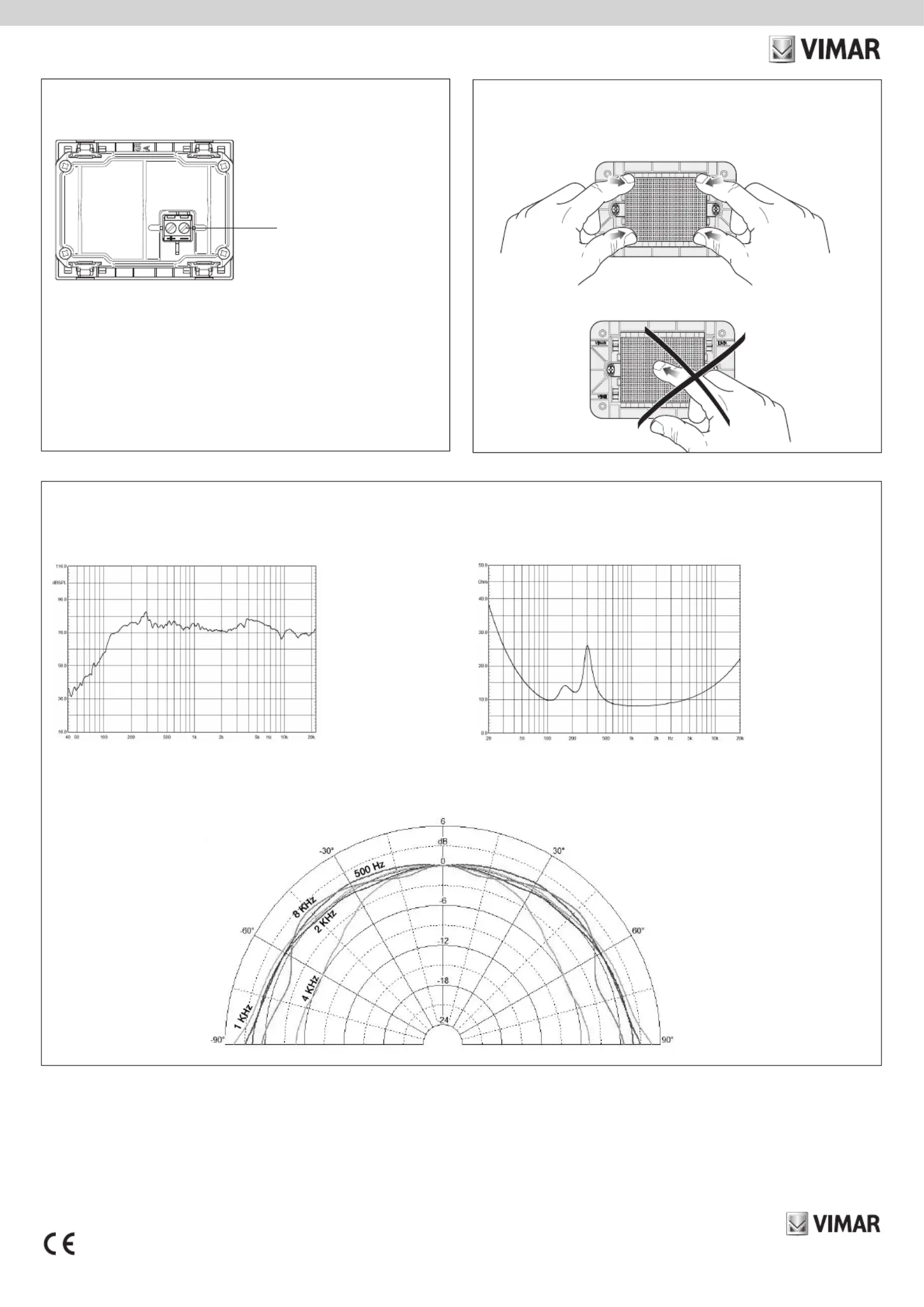

WARNING: To connect the speaker to the mounting frame press only from the sides

(pressing centrally risks damaging the loudspeaker).

REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.

Diffuseur sonore passif 8 ohms 3 W - 3 modules.

30494.x: à compléter avec plaques Linea.

20587: à compléter avec plaques Eikon, Arké ou Plana.

Ce dispositif permet de reproduire le signal musical envoyé par la source sonore, les messages

vocaux et les signaux sonores d’appel et d’alarme. Le diffuseur, qui est équipé de mid-woofers

à bande large en configuration bass-reflex, peut être installé dans des boîtiers encastrables ou

dans des boîtiers de table inclinés sur les supports des séries Linea, Eikon, Arké e Plana.

CARACTÉRISTIQUES.

• Puissance nominale : 3 W

• Impédance nominale : 8 Ω

• Haut-parleurs : Mid-woofer x 1”

• Réponse en fréquence : 120 - 20 000 Hz

• Sensibilité 1 W/ 1m : 75 dB

• Section maximale des câbles audio : 13 AWG ou 2,5 mm²

• Poids : 80 g

BRANCHEMENTS.

Attention: ne pas brancher les câbles du diffuseur quand l’amplificateur est allumé.

N’allumer l’amplificateur qu’après avoir réalisé tous les branchements.

Il est conseillé d’utiliser des câbles ayant une section adaptée à la distance à couvrir.

1. Connecter le pôle négatif de la ligne (câble noir) à la borne “Faston -” et le pôle positif (câble

rouge) à la borne “Faston +”.

2. Après avoir terminé les branchements, s’assurer que l’impédance résultante n’est pas

inférieure à l’impédance minimale déclarée de l’amplificateur ; le diffuseur 30494.x-20587 est

conçu pour fonctionner avec les articles 01901 (configuration réduction de puissance) 30484-

01484 et des amplificateurs à faible impédance (8 ohms).

RÈGLES D’INSTALLATION.

L’installation doit être confiée à des personnel qualifiés et exécutée conformément aux disposi-

tions qui régissent l’installation du matériel électrique en vigueur dans le pays concerné.

ATTENTION : pour accrocher le diffuseur au support, appuyer uniquement sur les côtés

(au milieu on risque d’abîmer le haut-parleur).

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de

plomb.

Difusor pasivo sonoro de 8 Ohm y 3 W - 3 módulos.

30494.x: por completar con placas Linea.

20587: por completar con placas Eikon, Arké o Plana.

El dispositivo permite reproducir la señal musical enviada por la fuente sonora así como men-

sajes vocales y señalizaciones acústicas de llamada o de alarma. El difusor, dotado con mid-

woofer de banda ancha configurado en bass-reflex, se puede instalar en cajas de empotrar y

cajas inclinadas de sobremesa sobre soportes de las series Linea, Eikon, Arké e Plana.

CARACTERÍSTICAS.

• Potencia nominal: 3 W

• Impedancia nominal: 8 Ω

• Altavoces: Mid-woofer x 1”

• Respuesta en frecuencia: 120 - 20.000 Hz

• Sensibilidad 1W/1m: 75 dB

• Sección máxima de los cables de audio: 13 AWG o 2,5 mm²

• Peso: 80 g

CONEXIONES.

Atención: No conectar los cables del difusor si el amplificador está encendido; encender

el amplificador únicamente cuando se hayan terminado todas las conexiones. Se acon-

seja utilizar cables con una sección adecuada a la distancia que se debe cubrir.

1. Conectar el negativo de la línea (cable negro) al borne “ -” y el positivo (cable rojo) al borne

“ ”.+

2. Tras efectuar las conexiones, comprobar que la impedancia resultante no sea inferior a la

impedancia mínima declarada en el amplificador; el difusor 30494.x-20587 ha sido diseñado

para funcionar con los artículos 01901 (en configuración reducción de potencia), 30484-01484

y con amplificadores de baja impedancia (8 ohm).

NORMAS DE INSTALACIÓN.

La instalación debe ser realizada por personal cualificado cumpliendo con las disposiciones en

vigor que regulan el montaje del material eléctrico en el país donde se instalen los productos.

ATENCIÓN: Para sujetar el difusor al soporte, presionar únicamente por los lados (si se

hace presión por el centro se puede dañar el altavoz).

Reglamento REACH (UE) n. 1907/2006 – art.33. El producto puede contener trazas de plomo.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

30494-20587 01 2204

LINEA

30494.x

EIKON

20587

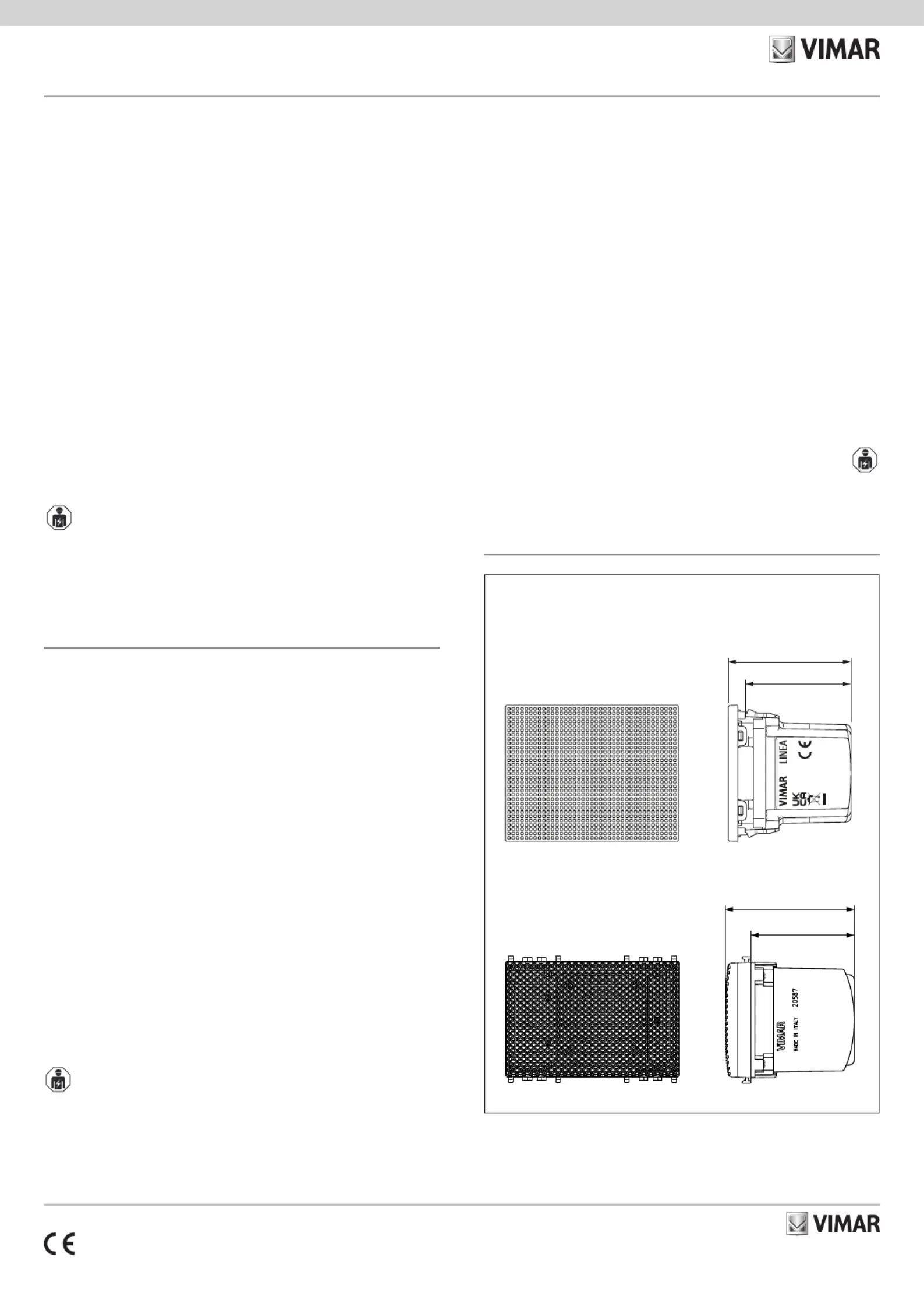

VISTA FRONTALE FRONT VIEW VUE DE FACE VISTA FRONTAL • • •

FRONTANSICHT •ΜΠΡΟΣΤΙΝΗ ΠΛΕΥΡΑ •

Παθητικό ηχείο 8 ohm 3 W - 3 μονάδες.

30494.x: συνδυάζεται με πλαίσια Linea.

20587: συνδυάζεται με πλαίσια Eikon, Arké ή Plana.

Η συσκευή παρέχει τη δυνατότητα αναπαραγωγής σημάτων μουσικής που αποστέλλονται

από την πηγή ήχου, φωνητικών μηνυμάτων και ηχητικών επισημάνσεων κλήσης ή

συναγερμού. Το ηχείο, που διαθέτει mid-woofer ευρείας ζώνης σε διαμόρφωση bass-reflex,

μπορεί να τοποθετηθεί σε κουτί χωνευτής εγκατάστασης, καθώς και σε επιτραπέζια επικλινή

κουτιά στα υποστηρίγματα της σειράς Linea, Eikon, Arké e Plana.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.

• Ονομαστική ισχύς: 3 W

• Ονομαστική σύνθετη αντίσταση: 8 Ω

• Μεγάφωνα: Mid-woofer x 1”

• Απόκριση συχνότητας: 120 - 20.000 Hz

• Ευαισθησία 1W/1m: 75 dB

• Μέγιστη διατομή καλωδίων ήχου: 13 AWG ή 2,5 mm²

• Βάρος: 80 g

ΣΥΝΔΕΣΕΙΣ.

Προσοχή: Μη συνδέετε τα καλώδια του ηχείου όταν ο ενισχυτής είναι ενεργοποιημένος.

Ενεργοποιείτε τον ενισχυτή μόνο όταν έχουν ολοκληρωθεί όλες οι συνδέσεις.

Συνιστάται να χρησιμοποιείτε καλώδια κατάλληλης διατομής ανάλογα με την

απόσταση που πρέπει να καλυφθεί.

1. Συνδέστε το αρνητικό της γραμμής (μαύρο καλώδιο) στον ακροδέκτη - και το θετικό

(κόκκινο καλώδιο) στον ακροδέκτη +.

2. Όταν ολοκληρωθούν οι συνδέσεις, βεβαιωθείτε ότι η σύνθετη αντίσταση που προκύπτει

δεν είναι μικρότερη από την ελάχιστη προδιαγραφόμενη σύνθετη αντίσταση του ενισχυτή.

Το ηχείο 30494.x-20587 έχει σχεδιαστεί για λειτουργία με τα προϊόντα αρ. 01901 (στη

διαμόρφωση «μείωσης ισχύος»), 30484-01484 και με ενισχυτές χαμηλής σύνθετης

αντίστασης (8 ohm).

ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.

Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό σύμφωνα με

τους κανονισμούς που διέπουν την εγκατάσταση του ηλεκτρολογικού εξοπλισμού και ισχύ-

ουν στη χώρα όπου εγκαθίστανται τα προϊόντα.

ΠΡΟΣΟΧΗ: Για να στερεώσετε το ηχείο στο υποστήριγμα, πιέστε το μόνο στα πλαϊνά

(εάν το πιέσετε κεντρικά, υπάρχει κίνδυνος πρόκλησης ζημιάς στο μεγάφωνο).

Κανονισμός REACh (ΕΕ) αρ. 1907/2006 – Άρθρο 33. Το προϊόν μπορεί να περιέχει ίχνη

μολύβδου.

Passiv-Lautsprecher 8 Ohm 3 W – 3 Module.

30494.x: zu vervollständigen mit Linea Abdeckrahmen.

20587: zu vervollständigen mit Eikon, Arké oder Plana Abdeckrahmen.

Mit dem Gerät können das von der Audioquelle gesendete Musiksignal, Sprachnachrichten

sowie akustische Ruf- bzw. Alarmmeldungen wiedergegeben werden. Der Lautsprecher

mit Breitband-Tiefmitteltöner in Bassreflex-Konfiguration lässt sich in Unterputzdosen und

geneigten Tischdosen auf der Halterungen der Serie Linea, Eikon, Arké e Plana installieren.

TECHNISCHE MERKMALE.

• Nennleistung: 3 W

• Nennimpedanz: 8 Ω

• Lautsprecher: Tiefmitteltöner x 1”

• Frequenzgang: 120 - 20.000 Hz

• Empfindlichkeit 1W/1m: 75 dB

• Max.Querschnitt der Audiokabel: 13 AWG oder 2,5 mm²

• Gewicht: 80 g

ANSCHLÜSSE.

Achtung: Die Lautsprecherkabel nicht bei eingeschaltetem Verstärker anschließen; den

Verstärker erst dann einschalten, wenn alle Anschlüsse fertig gestellt sind.

Es sollten Kabel mit der vorgesehenen Entfernung entsprechendem Querschnitt

verwendet werden.

1. Minuspol der Leitung (schwarzes Kabel) an die Klemme - und den Pluspol (rotes Kabel) an

die Klemme anschließen.+

2. Nach Fertigstellung der Anschlüsse sicherstellen, dass die Impedanz nicht unter der vom

Hersteller angegebenen Mindestimpedanz liegt; der Lautsprecher 30494.x-20587 ist für den

Einsatz mit Artikeln 01901 (in der Konfiguration “Leistungsreduzierung”), 30484-01484 und

Niederimpedanz-Verstärkern (8 Ohm) ausgelegt.

INSTALLATIONSVORSCHRIFTEN.

Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts gelten-

den Vorschriften zur Installation elektrischen Materials erfolgen.

ACHTUNG: Zum Einrasten des Lautsprechers in die Halterung ausschließlich von

den Seiten drücken (durch mittleres Eindrücken könnte der Lautsprecher beschädigt

werden).

REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei

enthalten.

. 3- 3 8    

Linea    :30494x

Plana Arké   Eikon    :20587

 .                 

         -         

.  Plana    Arké Eikon Linea

.

 3 :  •

 8 :  •

“1 × -  :  •

 20.000 120 :  • -

 75 :1/1  •

 2,5 13 :    •  AWG

 80 : •

.

.                  :

.   



       

.+   ( )   -   ( )       .1

                     .2

.( 8)      01484-30484 (" "  ) 01901    30494x-20587

. 

.               



    

.(         )           :

    .33  – 2006/1907  ( ) REACh       

.  

47,6

VIM A R S P A

VIA L E V I CEN Z A 1 4

360 6 3 M A ROS T ICA VI

ITA LY

MAD E IN I T A LY

30494

  

30494.x

20587

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

30494-20587 01 2204

VISTA POSTERIORE REAR VIEW VUE ARRIÈRE • •

VISTA POSTERIOR RÜCKANSICHT • • ΠΙΣΩ ΠΛΕΥΡΑ •

Morsetti (+, -) Terminals (+, -) •

Bornes (+, -) Bornes (+, -)•

Klemmen (+, -) •

Ακροδέκτες (+, -)

SPEAKER

+ –

Ω

Sezione max cavo audio: 13 AWG o 2,5 mm²

Audio cable max cross-section: 13 AWG or 2.5 mm²

Section max des câbles audio : 13 AWG ou 2,5 mm²

Sección máxima del cable de audio: 13 AWG o 2,5 mm²

Max. Querschnitt des Audiokabels: 13 AWG oder 2,5 mm²

Μέγιστη διατομή καλωδίου ήχου: 13 AWG ή 2,5 mm²

INSTALLAZIONE INSTALLATION • • INSTALLATION

INSTALACIÓN • INSTALLATION • ΕΓΚΑΤΑΣΤΑΣΗ •

DIAGRAMMA POLARE POLAR DIAGRAM DIAGRAMME DES PÔLES DIAGRAMA POLAR POLARDIAGRAMM • • • • • ΠΟΛΙΚΟ ΔΙΑΓΡΑΜΜΑ •

RISPOSTA IN FREQUENZA FREQUENCY RESPONSE•

RÉPONSE EN FRÉQUENCE RESPUESTA EN FRECUENCIA •

FREQUENZGANG •ΑΠΟΚΡΙΣΗ ΣΥΧΝΟΤΗΤΑΣ •

CURVA D’IMPEDENZA IMPEDANCE CURVE•

COURBE D’IMPÉDANCE

•

CURVA DE IMPEDANCIA

IMPEDANZKURVE

•ΚΑΜΠΥΛΗ ΣΥΝΘΕΤΗΣ ΑΝΤΙΣΤΑΣΗΣ •

(- ,+)  

 2,5 13 :     AWG

  



 

 

 

Produkspesifikasjoner

Merke:	Vimar
Kategori:	Høyttaler
Modell:	30494.C

Trenger du hjelp?

Hvis du trenger hjelp med Vimar 30494.C still et spørsmål nedenfor, og andre brukere vil svare deg

Ditt navn*

Din e-post*

Skriv spørsmålet ditt her

Høyttaler Vimar Manualer

Vimar 01907.1 Bruksanvisning

24 August 2025

Vimar 30494.B Bruksanvisning

23 August 2025

Vimar 30494.G Bruksanvisning

23 August 2025

Vimar 30494.C Bruksanvisning

23 August 2025

Vimar 20587 Bruksanvisning

21 August 2025

Vimar 21588 Bruksanvisning

16 Desember 2024

Vimar 20587.N Bruksanvisning

16 Desember 2024

Vimar 20587.B Bruksanvisning

16 Desember 2024

Vimar ELVOX 0002/841.05 Bruksanvisning

16 Desember 2024

Vimar 14583 Bruksanvisning

16 Desember 2024

Høyttaler Manualer

Nyeste Høyttaler Manualer

Wharfedale DX-2 HCP Bruksanvisning

24 August 2025

Wharfedale Diamond 12.4 Bruksanvisning

24 August 2025

Wharfedale Elysian 4 Bruksanvisning

23 August 2025

Wharfedale Crystal 4.2 Bruksanvisning

23 August 2025

Wharfedale Diamond 10.5 Bruksanvisning

23 August 2025

Wharfedale Diamond 155 Bruksanvisning

23 August 2025

Wharfedale Diamond A2 Bruksanvisning

23 August 2025

Wharfedale Diamond 220 Bruksanvisning

23 August 2025

Wharfedale Diamond 220C Bruksanvisning

23 August 2025

Wharfedale Exson Pro Bruksanvisning

23 August 2025
