Regolatore universale 120 V~ 60 Hz per lampade ad incandescenza 40-500 W, trasformatori
elettronici 40-300 VA, lampade CFL dimmerabili 10-200 W, lampade LED dimmerabili 3-200 W,
per alimentatori elettronici LED, comando ON/OFF con pulsante incorporato o da più punti con
pulsanti NO, regolazione con potenziometro rotativo incorporato, funzione MASTER per dispositivo
SLAVE 20137.120, regolazione intensità luminosa minima, individuazione al buio. Apparecchio non
installabile nei contenitori Isoset.
IMPORTANTE: Le lampade comandabili da un singolo regolatore master o slave devono
essere tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI dal
costruttore. Verificare sulla confezione delle lampade la tipologia di dimmeraggio compa-
tibile: LE (Leading Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la lampada
può funzionare in entrambe le modalità (scelta a discrezione dell’installatore).
CARATTERISTICHE
• Accensione/spegnimento del carico mediante pulsanti incorporati o normali pulsanti in chiusu-
ra non luminosi, regolazione mediante manopola rotativa.
• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a
quello di luminosità massima o precedentemente impostata.
• Accensione istantanea (flash start): da utilizzare con lampade fluorescenti compatte, garanti-
sce una corretta accensione delle lampade con difficoltà di accensione al minimo.
• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di accese
a quello di spento.
• Regolazione taglio inizio fase (LE): da utilizzare con lampade ad incandescenza, lampade
fluorescenti compatte o a LED compatibili, e trasformatori elettronici di tipo
L
.
• Regolazione taglio a fine fase (TE): da utilizzare con carichi compatibili come lampade fluore-
scenti, lampade a LED o trasformatori elettronici di tipo
C
.
• Protezione contro i cortocircuiti all’accensione con segnalazione di intervento mediante spia
lampeggiante.
• Protezione termica con segnalazione di intervento mediante spia lampeggiante.
• Funzione MASTER-SLAVE: ponendo attenzione a non superare la potenza massima coman-
dabile da ciascun regolatore, ad un dispositivo MASTER possono essere aggiunti fino a
3 dispositivi SLAVE per un carico massimo totale di 2000 W (VA) corrispondenti a 500 W/
VA massimi collegati a ciascuno dei 4 dispositivi. Nel caso di lampade fluorescenti o a led, la
potenza massima comandata dal master non deve superare i 40 W.
• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.
• Nel caso di installazione di 2 regolatori nella stessa scatola, i carichi comandabili da ciascun
regolatore devono essere ridotti in modo che la loro somma non superi la potenza massima
comandabile di un singolo dispositivo.
COLLEGAMENTI
• Il collegamento deve avvenire in associazione a un portafusibile con fusibile rapido a alto potere
di interruzione tipo F5AH250V come risulta dagli schemi.
• Comando mediante pulsanti incorporati o da più punti con pulsanti NO in parallelo. Non utiliz-
zare pulsanti NO con spia luminosa.
ATTENZIONE: Il PULSANTE ON/OFF VA COLLEGATO AL CAVO DI NEUTRO.
• Nel collegamento a 2 Fili l’adattatore di carico va posizionato il più vicino possibile alla lampada
e collegato in parallelo ad essa.
• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il regolatore MASTER
e i regolatori SLAVE o i pulsanti NO non deve superare 100 m.
• Spingere i conduttori di collegamento sul fondo della scatola onde evitare che vadano a
toccare il corpo del regolatore.

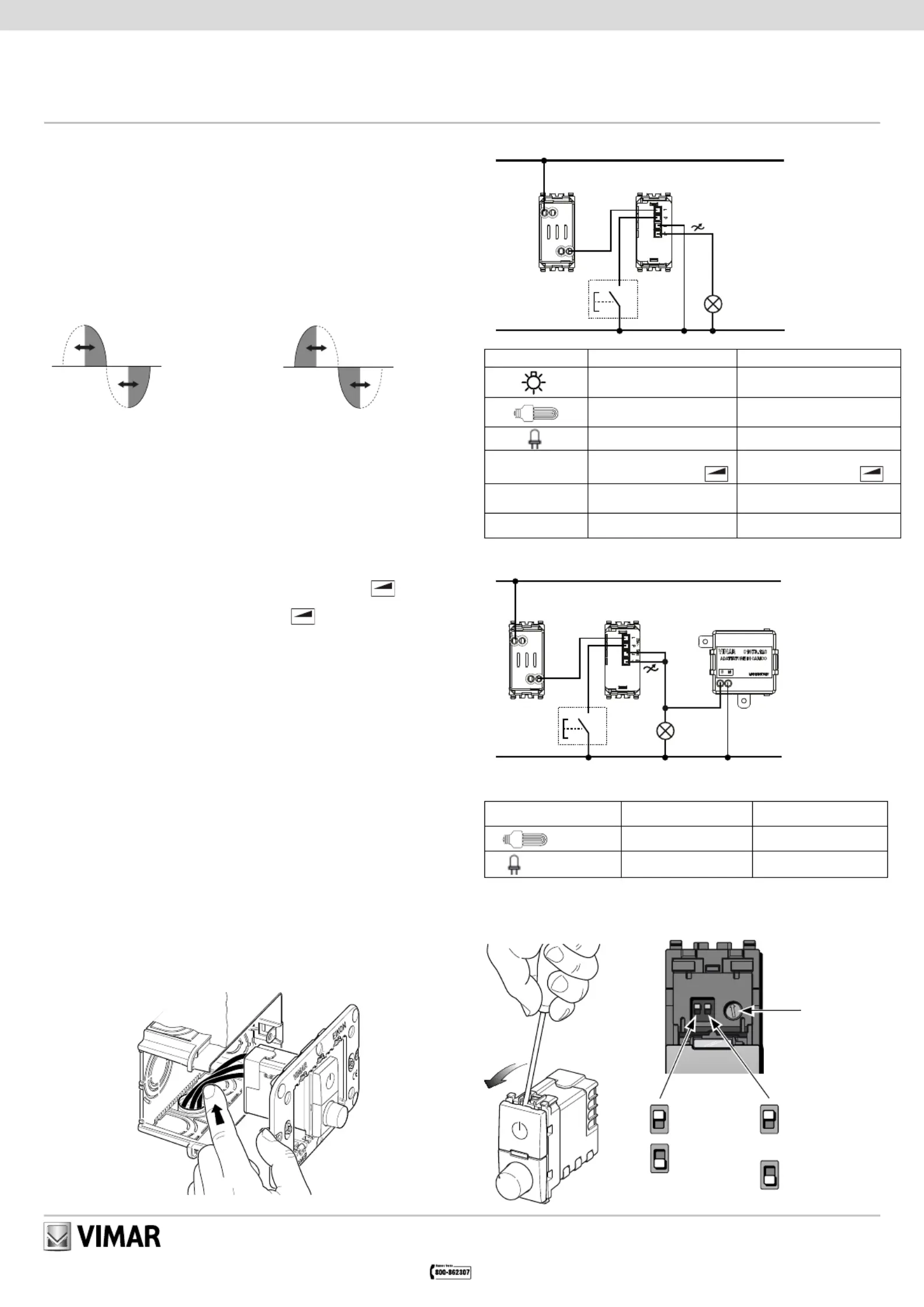

COLLEGAMENTO 3 FILI
20416
19416
16460
14416
20136.120-19136.120
16603.120-14136.120
N
L
L
N
P
Carichi comandabili LE TE
40 ÷ 500 W 40 ÷ 300 W
10 ÷ 100 W 10 ÷ 200 W (max 5 lampade) (max 10 lampade)
3 ÷ 100 W 3 ÷ 200 W (max 5 lampade) (max 10 lampade)
Trasformatori elettronici
per alogene
40 ÷ 300 W
(max 3 trasformatori di tipo
L
)
40 ÷ 300 W
(max 5 trasformatori di tipo
C
)
Alimentatori
01874.120-01875.120
max 10 alimentatori Non applicabile
Lampade 02662.120
max 10 lampade Non applicabile
COLLEGAMENTO 2 FILI
L
L
N
P
N
S
120 V~ 60 Hz
20416
19416
16460
14416
20136.120-19136.120
16603.120-14136.120
01873.120
In questa configurazione è sempre necessario utilizzare l’adattatore di carico art. 01873.120
Carichi comandabili LE TE
+ 01873.120
10 ÷ 40 W 10 ÷ 40 W (max 2 lampade) (max 2 lampade)
+ 01873.120
3 ÷ 40 W 3 ÷ 40 W (max 2 lampade) (max 2 lampade)
CONFIGURAZIONE
Rimuovere il tasto superiore del regolatore.
Aumenta l’intensità
luminosa minima
Diminuisce l’intensità
luminosa minima
LE
Flash start
accensione al massimo
per 1 s per poi portarsi
all’intensità impostata
Soft start
accensione graduale
fino a raggiungere
l’intensità impostata
TE
Il collegamento 2 fili
va utilizzato sola-
mente per sostituire
regolatori in impian-
ti elettrici esistenti
dove non e’ presente
il cavo di neutro nella
scatola del regola-
tore.
Pulsante ON/OFF
e regolazione
Dimmerazione con taglio inizio fase LE
Dimmerazione con taglio ne fase TE
Pulsante ON/OFF
e regolazione
