Side 1/6

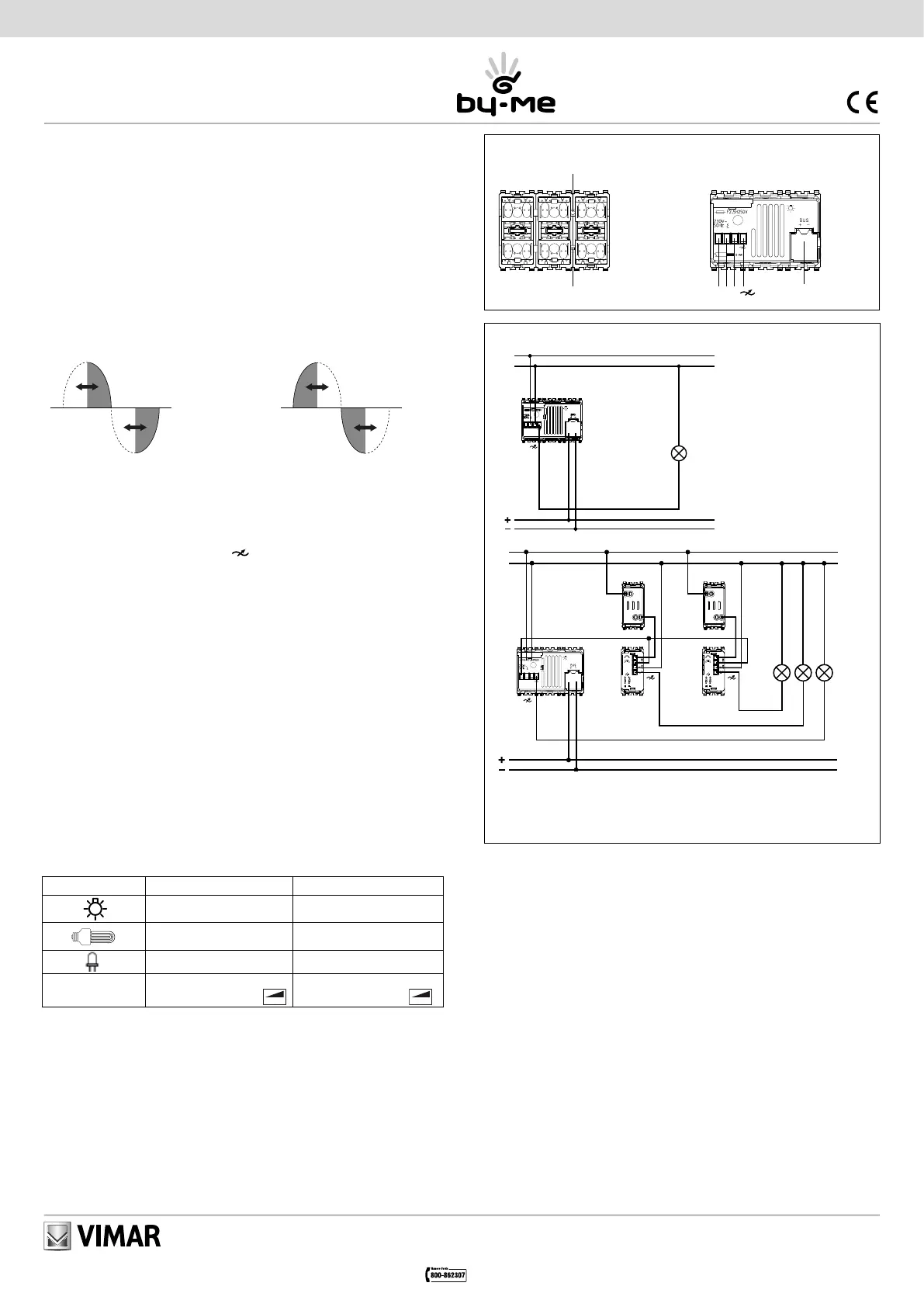

Viale Vicenza, 14 - 36063 Marostica VI Italy

Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709

www.vimar.com

49400520A0 03 1307

VIMAR - Marostica - Italy

Eikon

20549

Arké

19549

Idea

16989

Plana

14549

Apparecchio di comando a tre pulsanti basculanti e attuatore regolatore

MASTER 230 V~ 50 Hz per lampade ad incandescenza 40-300 W, trasformatori

elettronici 40-200 VA, lampade CFL 10-120 W, lampade LED 3-120 W, fusibile

di protezione, da completare con tasti intercambiabili 1 o 2 moduli - 3 moduli.

Dispositivo che fornisce un segnale di sincronismo a regolatori SLAVE (max 3) e può controllare diretta-

mente il carico. Dispositivo da utilizzare come tre pulsanti singoli oppure uno doppio e uno singolo, a

seconda del tasto scelto. I pulsanti possono essere configurati anche indipendentemente dalla parte di

pilotaggio del regolatore SLAVE. I pulsanti possono essere premuti sia nella parte superiore che inferiore.

IMPORTANTE: Le lampade comandabili da un singolo regolatore master o slave devono

essere tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI dal

costruttore. Verificare sulla confezione delle lampade la tipologia di dimmeraggio compa-

tibile: LE (Leading Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la lampada

può funzionare in entrambe le modalità (scelta a discrezione dell’installatore).

CARATTERISTICHE.

•TensionenominaledialimentazioneBUSTP:29V

•Tensionenominaledialimentazionerete:230V~

•AssorbimentodabusTP:16mA

•Tastiabbinabili:1doppioe1singolooppure3singoli

•Morsetti:S sincronismo, L fase, N neutro,

carico,busTP

•FusibileadaltopoterediinterruzionetipoF2,5AHincorporato

•Funzionirealizzabilidaitasti:

- interruttore ON/OFF

- comando per tapparelle

- comando per regolatore

- attivazione di 2 scenari

•Funzionirealizzabilidairegolatore:

- accensione, spegnimento e regolazione

-cambioluminositàassoluta

- attuazione/memorizzazione scenario

-modalità“flashstart”

-funzionamento“rampa”

-ritardodidisattivazioneefunzionalitàdi“preavviso”

-tagliodifase:LE/TE

•Protezionecontroicortocircuitiall’accensione

•Protezionetermica.

•FunzioneMASTER:ponendoattenzioneanonsuperarelapotenzamassimacomandabileda

ciascun regolatore, ad un dispositivo MASTER possono essere aggiunti fino a 3 regolatori

SLAVE universali (art. 01871, 20137, 14137, 19137, 16604) per un carico massimo totale di

1800 W (VA) corrispondenti a 500 W/VA massimi collegati a ciascuno dei 3 regolatori SLAVE

e 300W al regolatore master

•Non compatibile con centrali By-me 2 moduli incasso (art. 20510, 16950 e 14510).

CONFIGURAZIONE.

PER LE OPERAZIONI DI INSTALLAZIONE E CONFIGURAZIONE, VEDERE IL MANUALE

ISTRUZIONI DEL SISTEMA By-me ALLEGATO ALLA CENTRALE DI CONTROLLO.

L’operazionediconfigurazionedeveessereeffettuataconildispositivoprivoditastoperpoter

premere il pulsante centrale di configurazione.

•Blocchifunzionali:4(3pulsanti,1attuatoreregolatore),ognibloccofunzionalepuòapparte-

nere al massimo a 4 gruppi.

•Selezionedelbloccofunzionaleinfasediconfigurazione:

-premereilpulsantediconfigurazioneedattendere3sperselezionareilbloccofunzionaleregolatore;

- premere il pulsante di configurazione e successivamente il tasto desiderato per selezionare

ilrelativobloccofunzionalepulsante.

Laconfigurazioneiniziaall’accensionedelledrossoeterminaconilsuospegnimento.

Adispositivononconfiguratol’attuatoreècomandatodaltastosinistro.

Carichi comandabili LE TE

40 ÷ 300 W 40 ÷ 200 W

10 ÷ 60 W (max 3 lampade) 10 ÷ 120 W (max 6 lampade)

3 ÷ 60 W (max 3 lampade) 3 ÷ 120 W (max 6 lampade)

Trasformatori elettronici

per alogene

40 ÷ 100 W

(max 1 trasformatore di tipo

)

40 ÷ 200 W

(max 3 trasformatori di tipo

)

Dimmerazione con taglio inizio fase LE

Dimmerazione con taglio ne fase TE

•Seildispositivodeveessereconfiguratocomepulsantedoppioeunosingoloènecessario:

-premereiltastodisinistrasesidesiderailpulsantedoppioasinistra;

- premere il tasto centrale se si desidera il pulsante doppio a destra.

Si consiglia di configurare il dispositivo a carico spento.

REGOLE DI INSTALLAZIONE.

L’installazionedeveessereeffettuataconl’osservanzadelledisposizioniregolantil’installazionedel

materiale elettrico in vigore nel paese dove i prodotti sono installati.

•Lelampadecollegatealmasteroslavedevonoesseretutteuguali.

•Nonadattoalcomandodimotori(es.agitatorid’aria,aspiratori).

•Lapotenzanominalenondeveesseremaisuperata.

•Nelcasodiinstallazionedi2regolatorinellastessascatola,i carichicomandabilidaciascun

regolatore devono essere ridotti in modo che la loro somma non superi la potenza massima

comandabilediunsingolodispositivo.

•Sovraccarichi,archielettriciecortocircuitidanneggianoirreparabilmenteilregolatore.Primadell’in-

stallazioneeseguireun’attentaverificadelcircuitoeliminandoleeventualicausesopraesposte.

•Ilregolatorenonèprovvistodiinterruzionemeccanicanelcircuitoprincipaleenonforniscequin-

di separazione galvanica. Il circuito sul lato carico deve essere considerato sempre in tensione.

•Perulterioriistruzionisivedailmanualeallegatoallacentraledicontrollo.

Per tutti i dettagli sulle possibili architetture di installazione si veda SI-Schemi Installativi pre-

sente su www.vimar.com -> Prodotti -> Catalogo prodotti in corrispondenza del codice articolo.

CONFORMITÀ NORMATIVA.

DirettivaBT.DirettivaEMC

Norma EN 50428, EN 50491.

morsetti bus TP

VISTA FRONTALE E POSTERIORE

Pulsante di configurazione

LED

40-300W LE

40-200W TE

S L N

COLLEGAMENTI

Bus

40-300W LE

40-200W TE

L N

20549

19549

16989

14549

Bus

40-300W LE

40-200W TE

20549

19549

16989

14549

20137

19137

16604

14137

20137

19137

16604

14137

20416

19416

16460

14416

20416

19416

16460

14416

LunghezzamassimadeicavidicollegamentotraregolatoreMASTERuniversaleeregolatoreSLAVEuniversale:100m

Collegarealmenoilcaricominimonecessarioalregolatoremasteruniversale.

MASTEReSLAVEdevonoessereconfiguratinellastessamodalitàdifunzionamento.

NeiregolatoriSLAVEad1moduloutilizzareunfusibilerapidoadaltopoterediinterruzionetipoF2.5AH250V.

MASTER

SLAVE SLAVE

PortafusibilePortafusibile

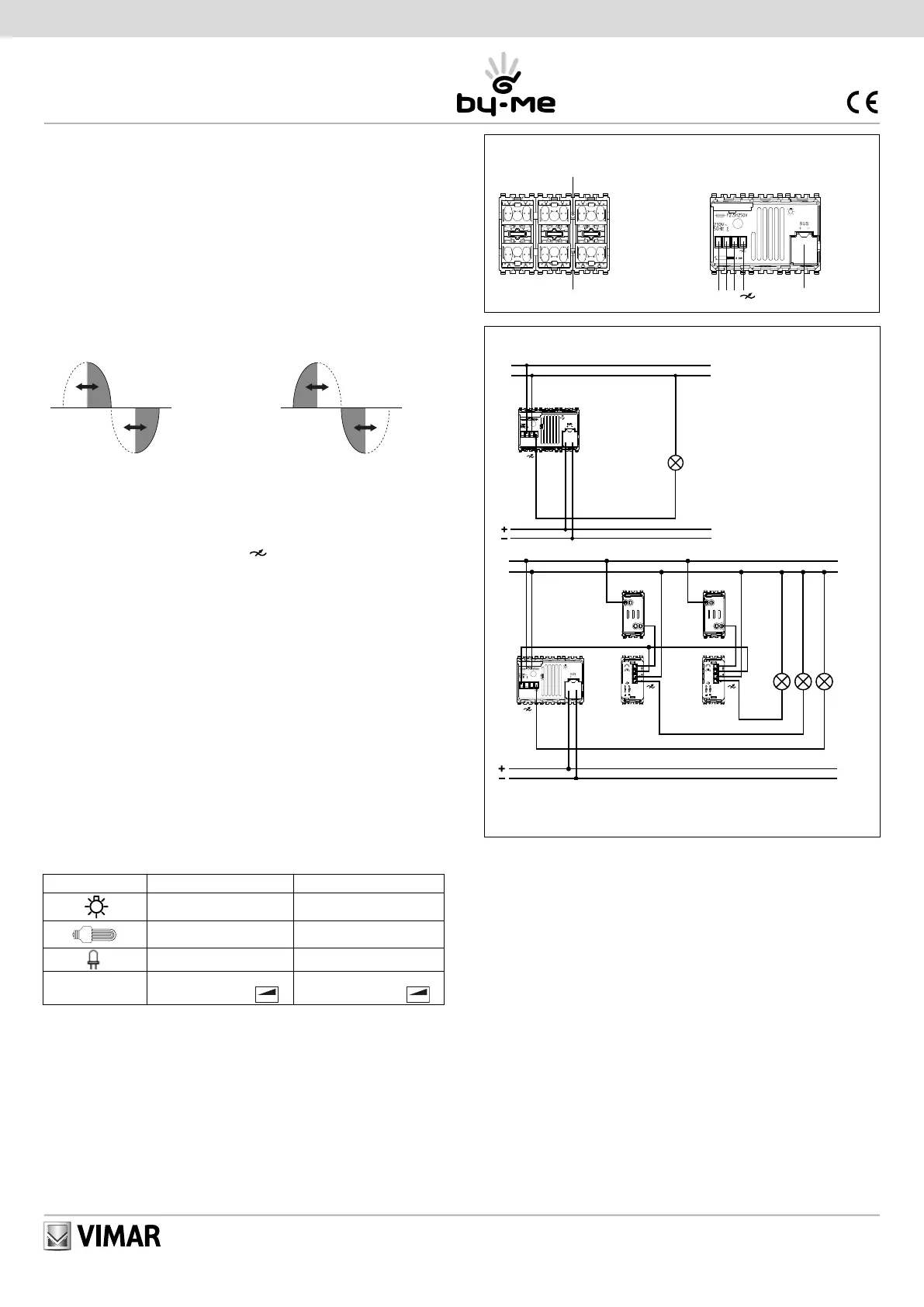

Viale Vicenza, 14 - 36063 Marostica VI Italy

Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709

www.vimar.com

Eikon

20549

Arké

19549

Idea

16989

Plana

14549

Control device with three rocker switches and MASTER dimmer actuator 230

V~ 50 Hz for incandescent lamps 40-300 W, electronic transformers 40-200

VA, CFL 10-120 W, LED lamps 3-120 W, fuse, to be completed with inter-

changeable buttons with 1 or 2 modules - 3 modules.

Device provides a synchronism signal to SLAVE dimmers (max 3) and can directly control the

load.Devicetobeusedasthreesinglebuttonsoronesingleandonedouble,dependingonthe

buttonchosen.ThebuttonscanbeconfiguredindependentlyfromtheSLAVEdimmerpiloting

portiontoo.Thebuttonscanbepressedbothatthetopandatthebottom.

IMPORTANT: Lamps controllable from a single master or slave dimmer must all be the

same. All controllable loads must be declared DIMMERABLE by the manufacturer. Check

the type of compatible dimmering on the lamp package: LE (Leading Edge) or TE (Trailing

Edge). If it is not specified, the lamp can operate in both modes (chosen at the discretion

of the installer).

CHARACTERISTICS.

•RatedsupplyvoltageTPBusbar:29V

•Ratedsupplyvoltagemains:230V~

•AbsorptionfromTPBusbar:16mA

•Combinablebuttons:1double,1singleor3single

•Terminals:S synchronism, L phase, N neutral,

load,TPbusbar

•FusewithhighbreakingcapacitytypeF2.5AHincorporated

•Possiblefunctionsofthebuttons:

- ON/OFF switch

- Roller shutters control

- Dimmer control

- Activation of 2 scenarios

•Possiblefunctionsofthedimmers:

- Switching on, off and dimmering

-Changingabsolutebrightness

- Actuating/saving scenarios

-“Flashstart”mode

- "Ramp" operation

- Switch-off delay and warning function

-Phasecutting:LE/TE

•Protectionagainstshort-circuitswhenpoweringup

•Thermalprotection.

•MASTER function: paying attention not to exceed maximum power controllable by each

dimmer. A MASTER device can have up to 3 universal SLAVE dimmers (art. 01871, 20137,

14137, 19137, 16604) for a maximum total load of 1800 W (VA) corresponding to 500 W/VA

max connected to each of the 3 SLAVE dimmers and 300W to the master dimmer

• Not compatible with By-me control panels with 2 modules and flush-mounted (art.

20510, 16950 and 14510).

CONFIGURATION.

FOR THE OPERATIONS OF INSTALLATION AND CONFIGURATION, SEE THE BY-ME

SYSTEM INSTRUCTIONS MANUAL ATTACHED TO THE CONTROL UNIT.

Configuration must be done with the device without the key to be able to pressthe central

configurationbutton.

•Functionalunits:4(3buttons,1dimmeractuator),eachfunctionalblockcanbelongtoatmost

4 groups.

•Selectionofthefunctionalunitintheconfigurationphase:

-Presstheconfigurationbuttonandwaitfor3stoselectthedimmerfunctionalunit;

-Presstheconfigurationbuttonandthenthedesiredbuttontoselect

therelevantbuttonfunctionalunit.

The configuration starts when the red LED comes on and ends when it goes out.

Whenthedeviceisnotconfigured,theactuatoriscontrolledbytheleft-handbutton.

Controllable loads LE TE

40 to 300 W 40 to 200 W

10 to 60 W (Max 3 lamps) 10 to 120 W (Max 6 lamps)

3 to 60 W (Max 3 lamps) 3 to 120 W (Max 6 lamps)

Electronic transformers

for halogen lamps

40 to 100 W

(Max 1 transformer type

)

40 to 200 W

(Max 3 transformers type

)

Dimmering with Leading Edge mode

Dimmering with Trailing Edge mode

•Ifthedevicemustbeconfiguredasadoubleandonesinglebuttonyoumust:

-Presstheleftbuttonifyouwantthedoublebuttonontheleft;

-Pressthemiddlebuttonifyouwantthedoublebuttonontheright.

It is recommended to configure the device with the load OFF.

INSTALLATION RULES.

Installationshouldbecarriedoutincompliancewiththecurrentregulationsregardingtheinstal-

lation of electrical systems in the country where the products are installed.

•Thelampsconnectedtothemasterorslavemustallbethesame.

•Notsuitableforcontrollingmotors(e.g.fans,ventilators).

•Theratedpowerlevelshouldneverbeexceeded.

•Ifinstalling2dimmersinasinglebox,theloadsthatcanbecontrolledbyeachdimmermustbereduced

sothattheirtotaldoesnotexceedthemaximumpowerthatcanbecontrolledbyasingledevice.

• Overloading, power surges and short-circuits may irreparably damage dimmers. Before

installationcheckthecircuitcarefullyandeliminateanyoftheabovecauses.

•The dimmer does nothave a mechanicalcircuitbreakerinthemain circuit and so isnot

galvanicallyseparated.Thecircuitloadshouldbeconsideredalwayspowered.

For further instructions see the manual enclosed with the control panel.

For all details on possible installation architectures, please refer to SI-Connection dia-

grams for the relevant item code at www.vimar.com -> Products -> Product catalogue.

STANDARD CONFORMITY.

LV directive

EMCdirective

Standards EN 50428, EN 50491.

TP Bus terminals

FRONT AND REAR VIEW

Configuration button

LED

40-300W LE

40-200W TE

S L N

CONNECTIONS

Bus

40-300W LE

40-200W TE

20549

19549

16989

14549

20137

19137

16604

14137

20137

19137

16604

14137

20416

19416

16460

14416

20416

19416

16460

14416

MaximumlengthofcablesconnectinguniversalMASTERdimmeranduniversalSLAVEdimmer:100m

Connectatleasttheminimumloadrequiredtotheuniversalmasterdimmer.

MASTERandSLAVEmustbeconfiguredinthesameoperatingmode.

SLAVE SLAVE

Fuse carrier

MASTER

Fuse carrier

Bus

40-300W LE

40-200W TE

L N

20549

19549

16989

14549

Viale Vicenza, 14 - 36063 Marostica VI Italy

Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709

www.vimar.com

Eikon

20549

Arké

19549

Idea

16989

Plana

14549

Appareil de commande à trois boutons va-et-vient et actionneur variateur MAÎTRE

230 V~ 50 Hz pour lampes à incandescence 40-300 W, transformateurs électroniques

40-200 VA, ampoules CFL 10-120 W, ampoules LED 3-120 W, fusible de protection, à

compléter avec des touches interchangeables 1 ou 2 modules - 3 modules.

Le dispositif envoie un signal de synchronisationauxvariateursESCLAVES(max3)etcom-

mandedirectementlacharge.Dispositifà utilisercomme3boutonssimples ouunsimpleet

undouble,selonlatouchesélectionnée.Lesboutonspeuventaussiêtreconfigurésindépen-

dammentdupilotageduvariateurESCLAVE.Onpeutappuyerenhautouenbasdesboutons.

IMPORTANT : Toutes les lampes commandées par un même variateur maître ou escla-

ve doivent être identiques. Toutes les charges commandées doivent être certifiées

COMPATIBLES VARIATEUR par le fabricant. Vérifier le type de gradation compatible sur

l'emballage des lampes : LE (Leading Edge) ou TE (Trailing Edge). Sauf indication con-

traire, la lampe peut fonctionner selon les deux modalités (choix confié à l'installateur).

CARACTÉRISTIQUES.

•Tensionnominaled'alimentationBUSTP:29V

•Tensionnominaled'alimentationréseau:230V~

•AbsorptiondubusTP:16mA

•Touchesàassocier:1doubleet1simpleou3simples

•Bornes:S synchronisme, L phase, N neutre,

charge,busTP

•FusibleàhautpouvoirdecoupureF2,5AHintégré

•Fonctionspouvantêtreréaliséesaveclestouches:

- interrupteur On/Off

- commande pour volets

- commande pour variateur

-activationde2scénarios.

•Fonctionspouvantêtreréaliséesaveclevariateur:

-allumage,extinctionetréglage

-changementdeluminositéabsolue

-validation/mémorisationscénario

-modalité«flashstart»

-fonction«rampe»

-retarddedésactivationetfonction«préavertissement»

-coupuredephase:LE/TE

•Protectioncontrelescourts-circuitsàl'allumage

•Protectionthermique.

•FonctionMAÎTRE:àconditiondenepasdépasserlapuissancemaximalecommandéepar

chaquevariateur,undispositifMAÎTREpeutgérerjusqu'à3variateursESCLAVESuniversels

(art. 01871, 20137, 14137, 19137, 16604) pour une charge maximale totale de 1800 W (VA)

quicorrespondà500W/VAmaximumconnectésàchacundes3variateursESCLAVESet

300 W au variateur maître.

•Incompatible avec les centrales By-me 2 modules encastrables (20510, 16950, 14510).

CONFIGURATION.

POUR L'INSTALLATION ET LA CONFIGURATION, VOIR LE MANUEL D'INSTRUCTIONS

DU SYSTÈME By-me JOINT À LA CENTRALE DE COMMANDE.

Exécuter la configuration sans les touches du dispositif pour pouvoir appuyer sur le bouton

central de configuration.

• Blocs fonctionnels : 4 (3 boutons, 1 actionneur variateur) ; chaque bloc fonctionnel peut

appartenirà4groupesmaximum.

•Sélectiondublocfonctionnelpendantlaconfiguration:

-appuyersurleboutondeconfigurationetattendre3spoursélectionnerleblocfonctionnelduvariateur;

-appuyersurleboutondeconfigurationpuissurunetoucheauchoixpoursélectionner

leblocfonctionnelcorrespondantaubouton.

Laconfigurationcommencelorsquelaledrouges'allumeetseterminelorsqu'elles'éteint.

Tantqueledispositifn'estpasconfiguré,l'actionneurestcommandéparlatouchegauche.

Charges comman-

dées

LE TE

40 ÷ 300 W 40 ÷ 200 W

10 ÷ 60 W (max 3 lampes) 10 ÷ 120 W (max 6 lampes)

3 ÷ 60 W (max 3 lampes) 3 ÷ 120 W (max 6 lampes)

Transformateurs

électroniques

40 ÷ 100 W

(max 1 transformateur type

)

40 ÷ 200 W

(max 3 transformateurs type

)

Gradation par coupure en début de phase LE

Gradation par coupure en n de phase TE

•Siledispositifdoitêtreconfigurécommeunboutondoubleetunsimple,ilfaudra:

-appuyersurlatouchegauchepouravoirleboutondoubleàgauche;

-appuyersurlatouchecentralepouravoirleboutondoubleàdroite.

Il est conseillé de configurer le dispositif lorsque la charge est éteinte.

CONSIGNES D'INSTALLATION.

Lecircuitdoitêtreréaliséconformémentauxdispositionsquirégissentl'installationdumatériel

électriqueenvigueurdanslepaysconcerné.

•Toutesleslampesreliéesaumaîtreouàl'esclavedoiventêtreidentiques.

•N'estpasadaptéàlacommandedemoteurs(parex.agitateursd'air,aspirateurs).

•Lapuissancenominalenedoitjamaisêtredépassée.

En cas d'installation de 2 variateurs dans le même boîtier, les charges commandables par

chaquevariateurdoiventêtreréduitesdefaçonàcequeleursommenedépassepaslavaleur

maximalecommandabled'unseuldispositif

• Les surcharges, arcs électriques et courts-circuits peuvent endommager irrémédiablement le

variateur.Avantl'installation,vérifiersoigneusementlecircuitetéliminerlesrisquesexposésci-dessus.

•Levariateurdépourvudecoupuremécaniquesurlecircuitprincipaln'assurepasl'isolationgalva-

niquedudispositif.Lecircuitcôtéchargedoitêtreconsidérécommeétanttoujourssoustension.

•Pourconsulterlesinstructions,voirlemanuellivréaveclacentraledecommande.

Pour plus de détails sur les architectures possibles de l’installation, voir SI-Diagrams de

connexion sur le site www.vimar.com -> Produits -> Catalogue produits et code de l’article.

CONFORMITÉ AUX NORMES

DirectiveBT.DirectiveCEM

Normes EN 50428, EN 50491.

bornes bus TP

VUE AVANT ET ARRIÈRE

Bouton de configuration

LED

40-300W LE

40-200W TE

S L N

BRANCHEMENTS

Bus

40-300W LE

40-200W TE

20549

19549

16989

14549

20137

19137

16604

14137

20137

19137

16604

14137

20416

19416

16460

14416

20416

19416

16460

14416

Longueur maximale des câbles de liaison entre le variateur MAÎTRE universel et le variateur ESCLAVE

universel:100m

Connecteraumoinslachargeminimalenécessaireauvariateurmaîtreuniversel.

MAÎTREETESCLAVEdoiventêtreconfigurésselonlemêmemodedefonctionnement.

SLAVE SLAVE

Porte-fusiblePorte-fusible

MASTER

Bus

40-300W LE

40-200W TE

L N

20549

19549

16989

14549

Produkspesifikasjoner

Merke:	Vimar
Kategori:	Dimmer
Modell:	16989

Trenger du hjelp?

Hvis du trenger hjelp med Vimar 16989 still et spørsmål nedenfor, og andre brukere vil svare deg

Ditt navn*

Din e-post*

Skriv spørsmålet ditt her

Dimmer Vimar Manualer

Vimar 16989 Bruksanvisning

23 August 2025

Vimar 01986.120 Bruksanvisning

23 August 2025

Vimar 01526 Bruksanvisning

23 August 2025

Vimar 20125 Bruksanvisning

23 August 2025

Vimar 14136.1 Bruksanvisning

23 August 2025

Vimar 14167.SL Bruksanvisning

23 August 2025

Vimar 20167 Bruksanvisning

23 August 2025

Vimar 09146 Bruksanvisning

23 August 2025

Vimar 20139.120.B Bruksanvisning

23 August 2025

Vimar 16559.1 Bruksanvisning

23 August 2025

Dimmer Manualer

Nyeste Dimmer Manualer

Crestron CLW-SLVU-P-A-S Bruksanvisning

14 August 2025

Crestron CLW-SLVU-P-DA-S Bruksanvisning

14 August 2025

Crestron CLW-SLVU-P-DSK-T Bruksanvisning

14 August 2025

Crestron CLW-SLVU-P-B-S Bruksanvisning

13 August 2025

Crestron CLW-SLVU-P-A-T Bruksanvisning

13 August 2025

Crestron CLW-DIMSWEX-P-DA-S Bruksanvisning

13 August 2025

AMX CCD-RS-277 Bruksanvisning

4 August 2025

Crestron CLW-DIMEX-P Bruksanvisning

2 April 2025

Crestron CLW-DIMFLVEX-P Bruksanvisning

12 Mars 2025

Steinel NightMagic 2000 Bruksanvisning

22 Januar 2025
