Eikon

20125

Regolatore 230 V~ 50 Hz per lampade a incandescenza 40-500 W, trasforma-

tori ferromagnetici 40-500 VA e trasformatori elettronici con comportamento

induttivo 40-300 VA, comando e regolazione con sensore a sfioramento

incorporato o da più punti con pulsanti NO, funzione MASTER, tecnologia

MOSFET+TRIAC, individuazione al buio, grigio.

CARATTERISTICHE.

• Tensione di alimentazione: 230 V~ 50 Hz.

• Accensione, regolazione e spegnimento del carico mediante pulsante a sfioramen-

to, pulsanti per comando remoto 20123 o pulsanti in chiusura non luminosi.

• Memorizzazione, allo spegnimento del carico, della regolazione impostata (salvo

interruzione di rete).

• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di

spento a quello di luminosità massima o precedentemente impostata; in questo

modo, contribuisce all’aumento della vita della lampada riducendo lo stress subìto

dal filamento durante l’accensione a freddo ed evita l’effetto abbagliante per le

persone.

• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di

accese a quello di spento.

• Protezione contro i cortocircuiti all’accensione con segnalazione di intervento

mediante spia lampeggiante.

• Protezione termica con segnalazione di intervento mediante spia lampeggiante.

• Funzione MASTER-SLAVE: ponendo attenzione a non superare la potenza massima

comandabile da ciascun regolatore, ad un dispositivo MASTER possono essere

aggiunti fino a 4 dispositivi SLAVE 20161 per un carico massimo totale di 2500 W (VA)

corrispondenti a 500 W/VA massimi collegati a ciascuno dei 5 dispositivi.

• Temperatura di funzionamento: -5 °C - +35 °C.

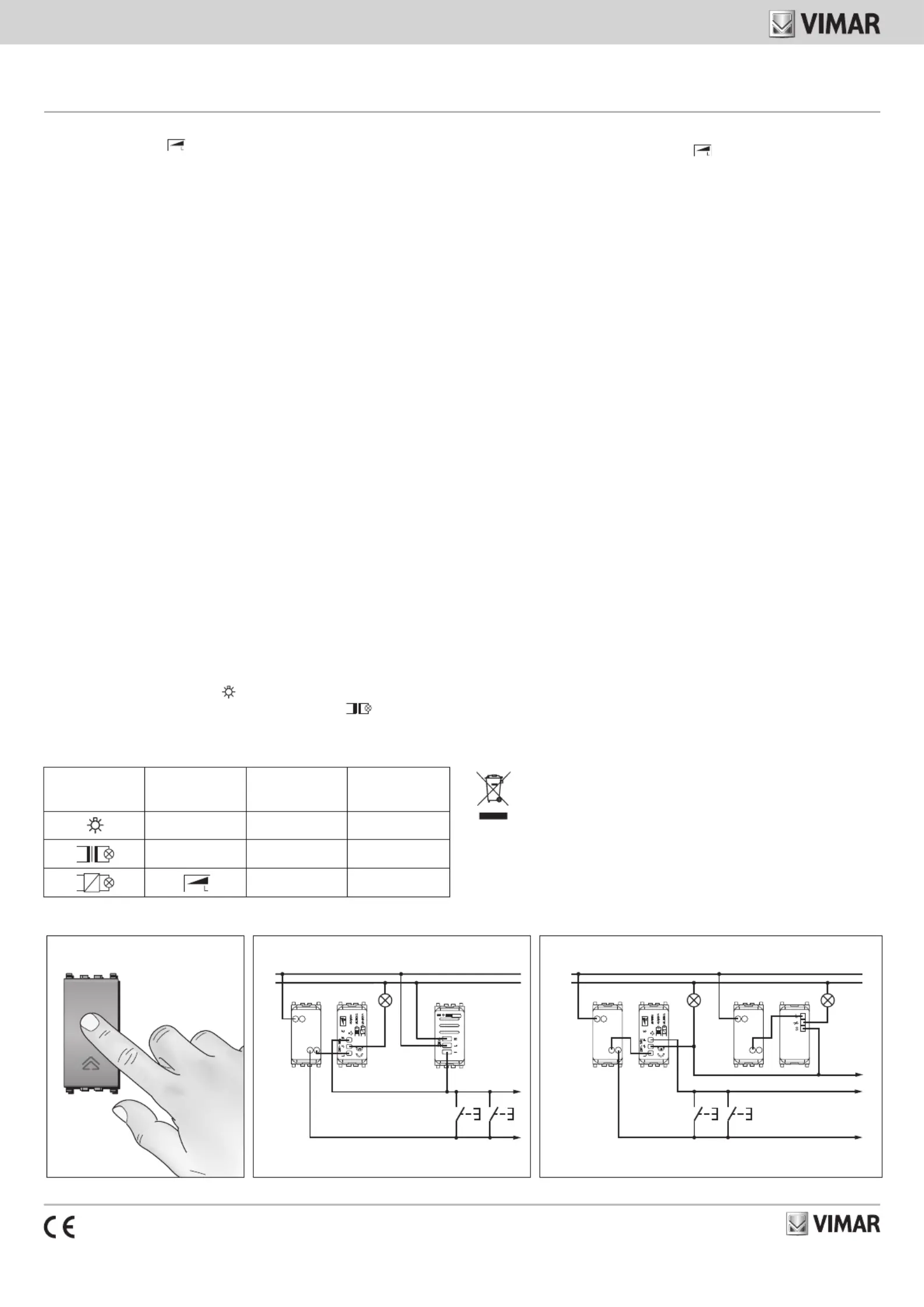

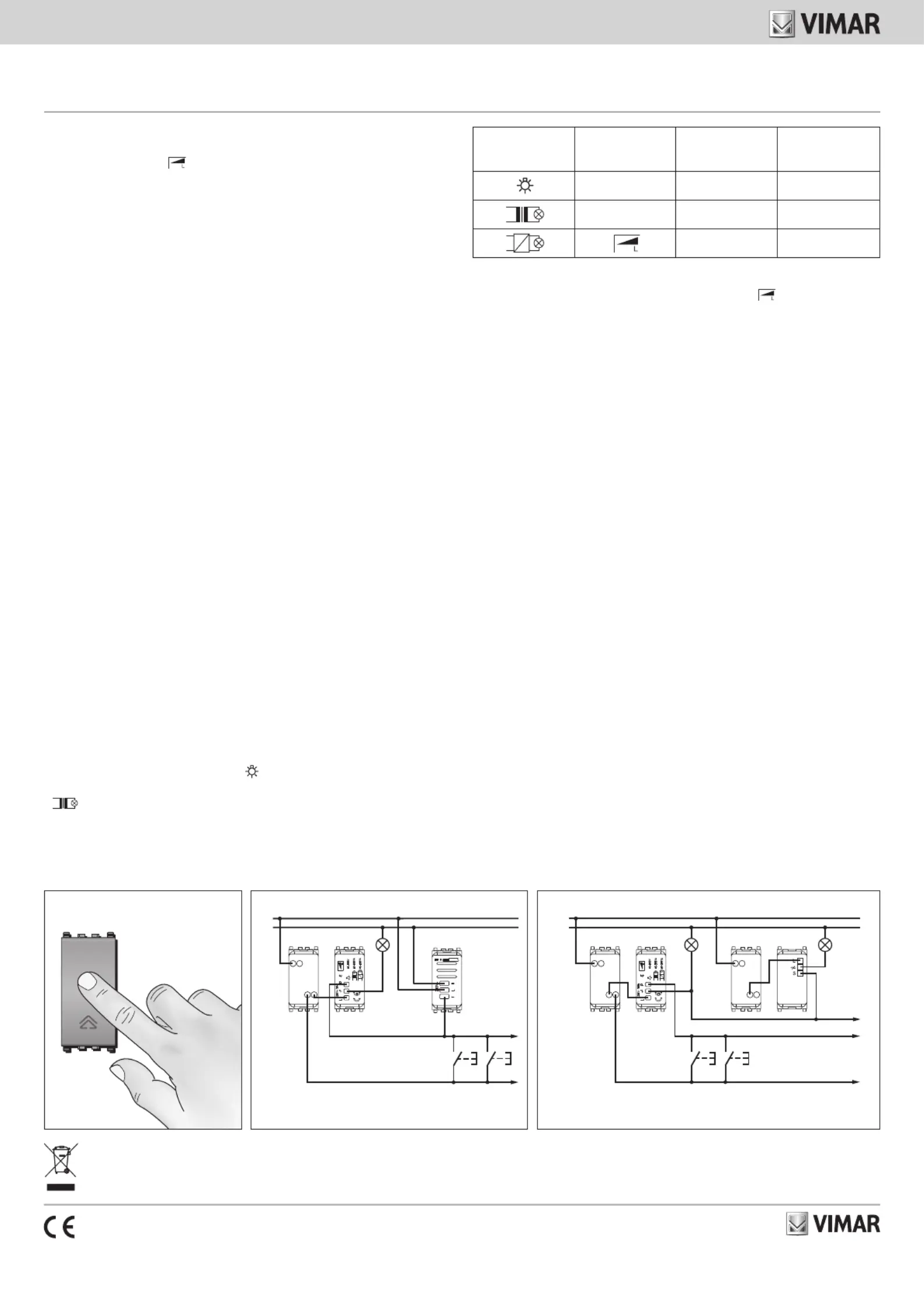

COLLEGAMENTI.

Il collegamento deve avvenire in associazione a un portafusibile (20416) con fusibile

rapido a alto potere di interruzione tipo F2,5AH 250 V~ (07050.HF.2.5) come risulta

dagli schemi sotto riportati:

• comando e regolazione mediante pulsante a sfioramento, o da più punti con

pulsanti per comando remoto 20123 o pulsanti NO in parallelo (vedi figura 2). Non

utilizzare pulsanti NO con spia luminosa;

• comando e regolazione mediante pulsante a sfioramento + comando e regolazione di

ulteriori carichi con l’utilizzo del modulo SLAVE di supporto a 20161 (max 4) (figura 3).

Nota.

Nel funzionamento MASTER-SLAVE i carichi comandati da ciascun dispositivo non

sono in parallelo.

CARICHI COMANDABILI.

• Lampade a incadescenza e alogen 40-500 W 230 V~ 50 Hz.e :

• Trasformatori ferromagnetici per lampade alogene in bassissima tensione :

40-500 VA 230 V~ 50 Hz.

• Trasformatori elettronici dedicati VIMAR 01860.60 max 4, oppure VIMAR 01860.105

max 3.

20416

20125 20123

20161

SLAVE

20416 20416

20125

Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il regolatore

MASTER e i regolatori SLAVE o i pulsanti NO non deve superare 100 m.

Carichi

comandabili.

Caratteristica

del trasformatore

comandabile.

20125

MASTER

20161

SLAVE

– 40 - 500 W 40 - 500 W

– 40 - 500 VA 40 - 500 VA

40 - 300 VA 40 - 300 VA

DICHIARAZIONI SUPPLEMENTARI A CURA DEL COSTRUTTORE.

• Trasformatori elettronici con comportamento induttivo : 40-300 VA 230 V~

50 Hz (300 VA max nel caso vengano collegati da 1 a 3 trasformatori, 240 VA max

nel caso vengano collegati 4 trasformatori; non collegare più di 4 trasformatori).

• Non adatti al comando di motori (es. agitatori d’aria, aspiratori).

• Nel caso di installazione di 2 regolatori nella stessa scatola, i carichi comandabili

da ciascun regolatore devono essere ridotti in modo che la loro somma non superi

i valori sopra indicati.

FUNZIONAMENTO.

• L’accensione e lo spegnimento avvengono appoggiando lievemente il dito sul fronte

del dispositivo e poi togliendolo.

• La regolazione avviene mantenendo appoggiato il dito sul fronte del dispositivo; per

invertire il senso di regolazione togliere il dito e poi riappoggiarlo immediatamente.

Quando si è raggiunta la massima o la minima accensione del carico, la regolazione

si interrompe e può essere invertita togliendo e riappoggiando nuovamente il dito.

• Se la spia luminosa non si accende controllare il fusibile ed eventualmente sostituirlo

con un altro dello stesso modello.

• Se la spia luminosa lampeggia all’accensione controllare ed eventualmente sostitu-

ire il carico (carico in cortocircuito).

• Se la spia luminosa lampeggia dopo che il carico è stato acceso, l’installazione non

è stata eseguita correttamente provocando l’intervento della protezione termica.

Far verificare l’installazione da un tecnico specializzato.

AVVERTENZE.

• La potenza nominale non deve essere mai superata.

• Non collegare più regolatori in serie tra loro.

• Non utilizzare pulsanti con spia luminosa incorporata.

• Il regolatore non è provvisto di interruzione meccanica nel circuito principale e non

fornisce quindi separazione galvanica.

• Il circuito sul lato carico deve essere considerato sempre in tensione.

REGOLE DI INSTALLAZIONE.

L’installazione deve essere effettuata da personale qualificato con l’osservanza delle

disposizioni regolanti l’installazione del materiale elettrico in vigore nel paese dove i

prodotti sono installati.

CONFORMITÀ NORMATIVA.

Direttiva BT. Dir MC. Norma EN 60669-2-1.ettiva E

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere

tracce di piombo.

1 2 3
