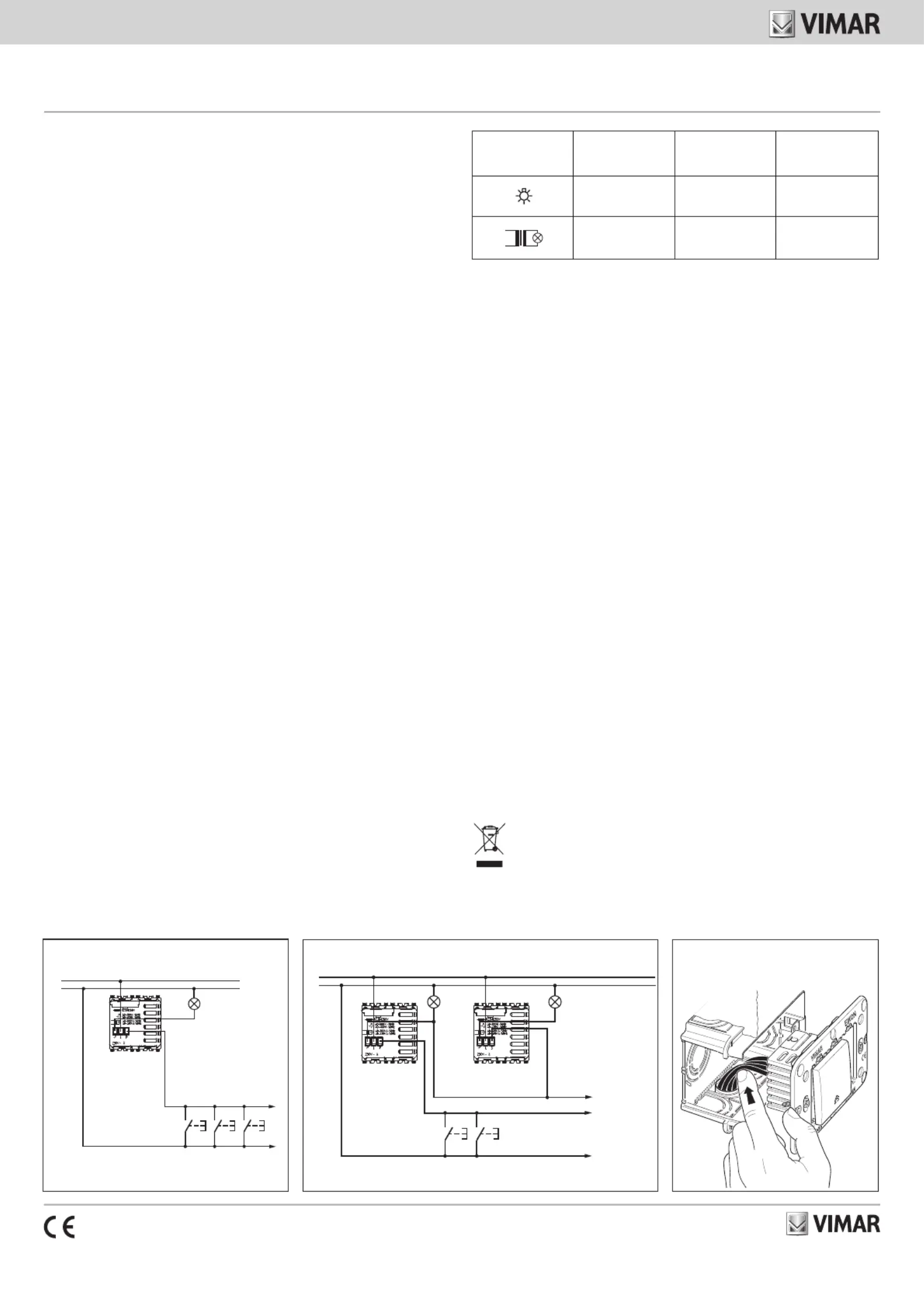

Side 1/6
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400276A0 02 1910
Eikon
20165
20166
Plana
14165
14166
20165
14165
L
N
L
N
20165
14165
20166
14166
A
B
20165 - 14165
Regolatore 230 V~ per lampade ad incandescenza 40-500 W a 50Hz, 40-400 W a
60 Hz, trasformatori ferromagnetici 40-500 VA a 50Hz, 40-400 VA a 60 Hz, comando
e regolazione con pulsante incorporato o da piu punti con pulsanti NO, funzione
MASTER per 20166 e 14166, tecnologia MOSFET+TRIAC, individuazione al buio,
fusibile di protezione - 2 moduli
20166 - 14166
Regolatore SLAVE 230 V~ per lampade ad incandescenza 40-500 W a 50 Hz,
40-400 W a 60Hz, trasformatori ferromagnetici 40-500 VA a 50 Hz, 40-400 VA a 60
Hz, comando da 20165 e 14165, tecnologia MOSFET+TRIAC, fusibile di protezione
- 2 moduli
CARATTERISTICHE
• I regolatori SLAVE per funzionare, necessitano del relativo regolatore MASTER.
• Accensione, regolazione e spegnimento del carico mediante pulsante incorporato o
normali pulsanti NO non luminosi.
• Memorizzazione, allo spegnimento del carico, della regolazione impostata (salvo
interruzione di rete).
• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di
spento a quello di luminosità massima o precedentemente impostata; in questo
modo, contribuisce all’aumento della vita della lampada riducendo lo stress subìto
dal filamento durante l’accensione a freddo ed evita l’effetto abbagliante per le persone.
• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di
accese a quello di spento.
• Fusibile ad alto potere di interruzione tipo F2,5AH (07050.HF.2.5) incorporato.
• Protezione termica con segnalazione di intervento mediante spia lampeggiante.
• Funzione MASTER-SLAVE: ponendo attenzione a non superare la potenza massima
comandabile da ciascun regolatore, ad un dispositivo MASTER possono essere
aggiunti fino a 4 dispositivi SLAVE.
• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra -5
°C e +45 °C.
COLLEGAMENTI
• Comando e regolazione mediante pulsante incorporato o da più punti con pulsanti
NO in parallelo (figura A). Non utilizzare pulsanti NO con spia luminosa.
• Comando e regolazione mediante pulsante incorporato + comando e regolazione
di ulteriori carichi con l’utilizzo del modulo SLAVE di supporto (max 4) (figura B).
Attenzione:
• Nel funzionamento MASTER-SLAVE i carichi comandati da ciascun dispositivo non
sono in parallelo.
• Lunghezza massima dei cavi di collegamento tra regolatore MASTER e regolatore
SLAVE: 100 m.
CARICHI COMANDABILI
• Lampade a incadescenza e alogene: 40-500 W 230 V~ a 50 Hz, 40-400 W a 60 Hz.
• Trasformatori ferromagnetici per lampade alogene in bassissima tensione: 40-500 VA
230 V~ a 50 Hz, 40-400 VA a 60 Hz.
ATTENZIONE: I dati di potenza sopra riportati sono garantiti ad una temperatura
ambiente di 25°C; ad ogni incremento di 10°C della temperatura ambiente, il valore
di potenza deve essere ridotto del 10%.
Carichi
comandabili
Caratteristica
del trasformatore
comandabile
20165
14165
MASTER
20166
14166
SLAVE
–
40 - 500 W a 50 Hz
40 - 400 W a 60 Hz
40 - 500 W a 50 Hz
40 - 400 W a 60 Hz
–
40 - 500 VA a 50 Hz
40 - 400 VA a 60 Hz
40 - 500 VA a 50 Hz
40 - 400 VA a 60 Hz
DICHIARAZIONI SUPPLEMENTARI A CURA DEL COSTRUTTORE
• Non adatti al comando di motori (es. agitatori d’aria, aspiratori).
• Nel caso di installazione di 2 regolatori nella stessa scatola, i carichi comandabili da
ciascun regolatore devono essere ridotti in modo che la loro somma non superi i
valori sopra indicati.
FUNZIONAMENTO
• L’accensione e lo spegnimento avvengono premendo rapidamente il pulsante, la
regolazione mantendolo premuto; per invertire il senso di regolazione interrompere
e ripristinare la pressione.
Quando si è raggiunta la massima o la minima accensione del carico, la regolazione
si interrompe e può essere invertita rilasciando e premendo nuovamente il pulsante
di regolazione.
• Se la spia luminosa non si accende controllare il fusibile ed eventualmente sostituirlo
con un altro dello stesso modello.
• Se la spia luminosa lampeggia dopo che il carico è stato acceso, l’installazione non
è stata eseguita correttamente provocando l’intervento della protezione termica.
Far verificare l’installazione da un tecnico specializzato.
REGOLE DI INSTALLAZIONE
• L’installazione deve essere effettuata da personale qualificato con l’osservanza delle
disposizioni regolanti l’installazione del materiale elettrico in vigore nel paese dove i
prodotti sono installati.
• La potenza nominale non deve essere mai superata.
• Sovraccarichi, archi elettrici e cortocircuiti possono danneggiare irreparabilmente il
regolatore. Prima dell’installazione eseguire un’attenta verifica del circuito eliminan-
do le eventuali cause sopra esposte.
• Non collegare più regolatori in serie tra loro.
• Il regolatore non è provvisto di interruzione meccanica nel circuito principale e non
fornisce quindi separazione galvanica. Il circuito sul lato carico deve essere
considerato sempre in tensione.
CONFORMITÀ NORMATIVA
Direttiva BT. Direttiva EMC. Norma EN 60669-2-1.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere
tracce di piombo.
Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il regolatore MASTER e i regolatori
SLAVE o i pulsanti NO non deve superare 100 m.
Spingere i conduttori di collegamento sul fondo della
scatola onde evitare che i conduttori vadano a toccare
con il corpo del regolatore.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire
l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed
elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura che
si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente.
Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m
2
è inoltre possibile consegnare
gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’ade-
guata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e
allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla
salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
