Side 1/3

Viale Vicenza, 14 - 36063 Marostica VI - Italy

Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188

Fax (Export) +39 0424 488 709

www.vimar.com

Schemi Tactil 01 1405

VIMAR - Marostica - Italy

Eikon TACTIL

21134

21122

F2.5AH250V

21134

21122

F2.5AH250V

21134

21122

F2.5AH250V

21122

Comanda N°1

Control N°1

Comanda N°1, 2 e 3 contemporaneamente

Control N°1, 2 and 3 at the same time

N°1

Comanda N°2

Control N°2

N°2

Comanda N°3

Control N°3

N°3

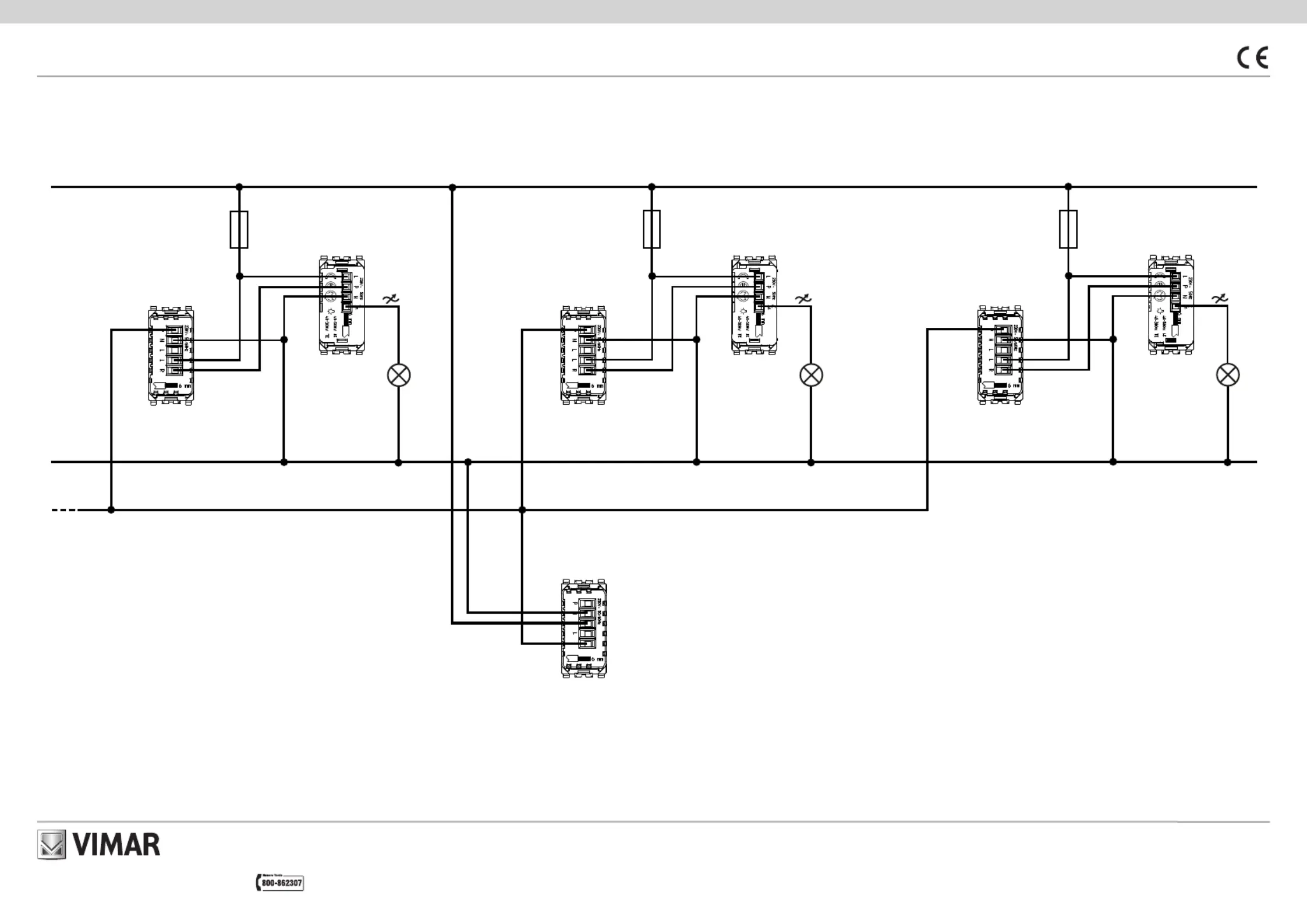

Schema di collegamento per comando luci da pulsante locale e da pulsante unico.

Wiring diagram for light switch from local button and unique button.

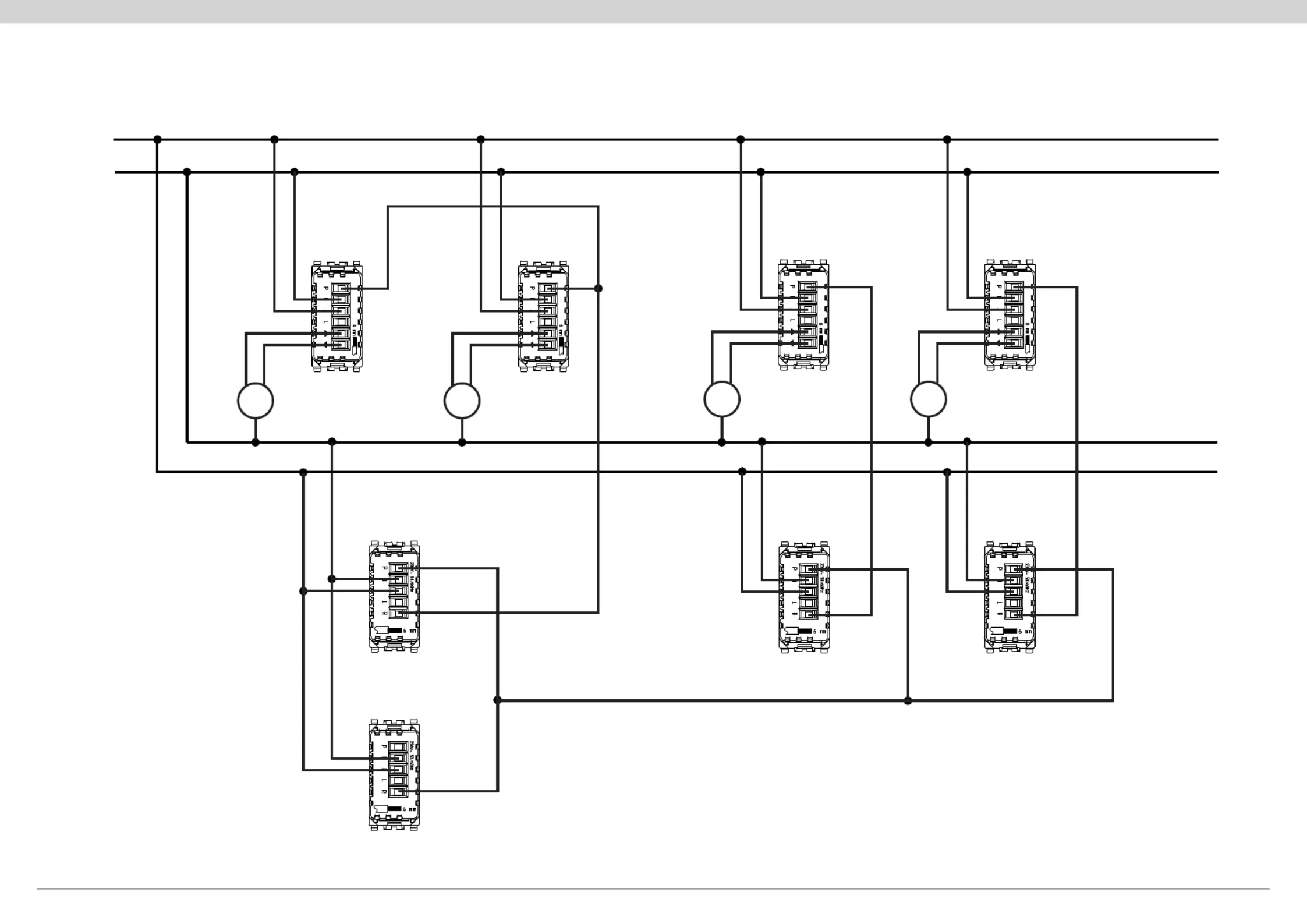

ESEMPI DI COLLEGAMENTO - EXAMPLES OF CONNECTION

AVVERTENZE: Il circuito di alimentazione (L-N) deve essere protetto contro i sovraccarichi da un dispositivo, fusibile o interuttore automatico, con corrente nominale non superiore a 10 A.

WARNING: The power supply circuit (L-N) must be protected against overload by a device, fuse or automatic circuit breaker with a rated current not exceeding 10 A.

21134

21122

F2.5AH250V

21122

21122 21122

21119

Solo con scenario abilitato comanda N°1 e 2 ON e OFF

Only with scenario enabled command N°1 and 2 ON and OFF

Comanda N°1

Control N°1

N°1

Comanda N°2

Control N°2

Comanda N°2

Control N°2

Comanda N°2

Control N°2

N°2

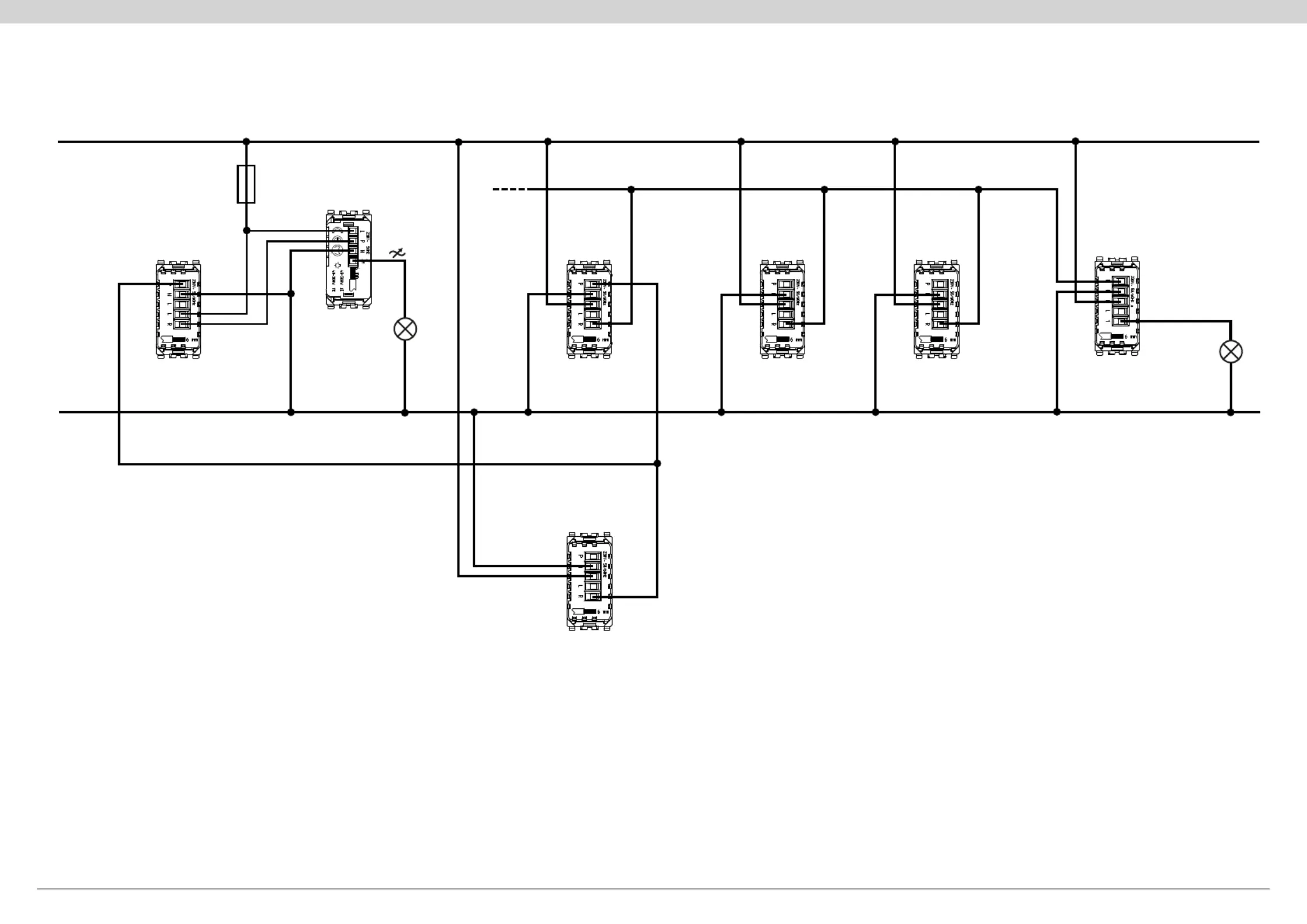

Schema per comando luci da pulsanti locali e da pulsante remoto mediante scenario con dispositivi differenti tra loro.

Diagram for light switch from local button and remote button to means of scenario with different devices between them.

AVVERTENZE: Il circuito di alimentazione (L-N) deve essere protetto contro i sovraccarichi da un dispositivo, fusibile o interuttore automatico, con corrente nominale non superiore a 10 A.

WARNING: The power supply circuit (L-N) must be protected against overload by a device, fuse or automatic circuit breaker with a rated current not exceeding 10 A.
