» Product information for this CPU cooler

» Produktinformationen zu diesem CPU-Kühler

» Informations produit pour ce système de refroidissement

» Información del producto para este refrigerador de CPU

» Informacje produktowe dla tego coolera CPU

» Engelstalige productinformatie voor deze processorkoeler

» Produktinformation för den här processorkylaren, på engelska

» Подробнаяинформацияоданномкулередляпроцессора

» 此CPU散熱器的產品資訊

» 此CPU散热器的产品信息

» 製品情報（クーラー）

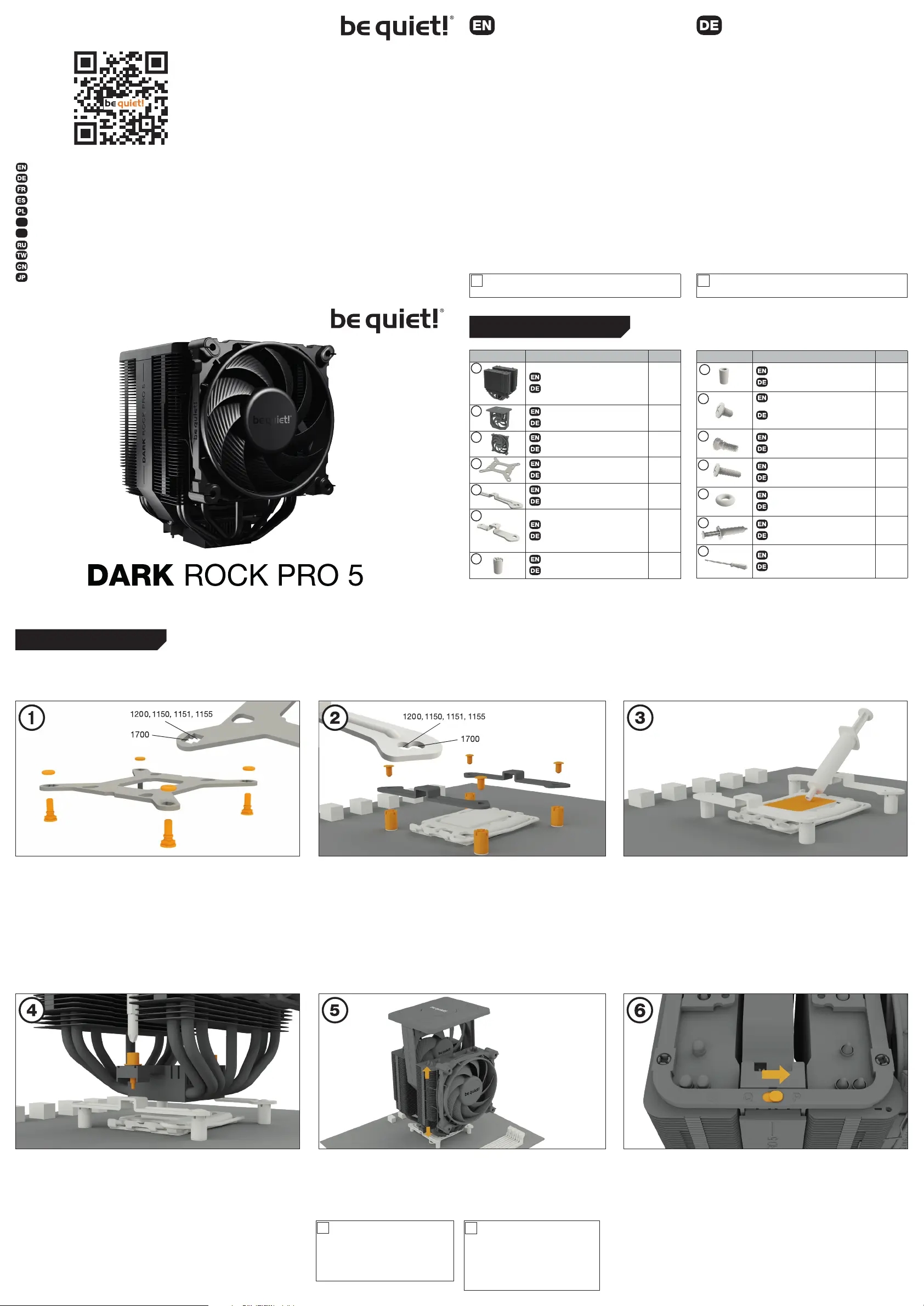

Installation of the mounting

brackets

Screw the Intel spacer nut A onto the

previously positioned Intel backplate.

Then position the Intel mounting

brackets over the Intel spacer nut A and

afﬁx these with the mounting bracket

fastening screws. You can use the cross-

tip screwdriver for this.

Center the Silent Wings 135mm fan

from above. Then slide it into the recess

between the heatsinks and press it ﬁrmly.

Connect both fans via the Y-cable. You

can remove the fan clips of the Silent

Wings 4 120mm and adjust the height.

Installation der Montagebrücken

Schraube den Intel Gewindebolzen A

auf die zuvor platzierte Intel Backplate.

Positioniere dann die Intel Montagebrücken

auf den Intel Gewindebolzen A, um sie

mit den Befestigungsschrauben für die

Montagebrücke zu ﬁxieren. Hierzu kannst

du den Kreuzschraubendreher nutzen.

Befestigung der Backplate

Platziere die Intel Backplate Schrauben in

die auf der Rückseite der Intel Backplate

beﬁndlichen Aussparungen. Beachte hierzu

die Bohrlöcher für den jeweiligen Sockel.

Verwende zur Befestigung der Backplate-

Schrauben auf der Intel Backplate die

O-Ringe. Sobald die Intel Backplate für den

jeweiligen Intel-Sockel zusammengebaut

ist, positioniere es unter dem Mainboard.

Achte dabei darauf, dass die Intel Backplate-

Schrauben genau in den Mainboardlöchern

positioniert sind.

Setze den Silent Wings 135mm Lüfter von

oben mittig an. Lass ihn anschließend in

die Aussparung zwischen den Kühlkörpern

hineingleiten und drücke ihn fest. Verbinde

beide Lüfter über die Y-Weiche. Du kannst die

Lüfterklammern des Silent Wings 4 120mm

abnehmen und in der Höhe verstellen.

Mounting the CPU cooler

First peel off the protective ﬁlm from

the underside of the cooler. Apply

thermal paste on the CPU surface. The

tube contains enough for about 1 or 2

applications.

Caution: The thermal paste supplied

should not be swallowed. If any is

swallowed, drink lots of water and

urgently seek the advice of a doctor.

Store it beyond the reach of children.

Avoid contact with skin and eyes.

Montage des CPU-Kühlers

Entferne zunächst die Schutzfolie

von der Unterseite des Kühlers. Trage

die Wärmeleitpaste auf die CPU-

Oberﬂäche auf. Der Inhalt reicht für ca.

1-2 Anwendungen.

Vorsicht: Die mitgelieferte Wärmeleitpaste

ist nicht zum Verzehr geeignet. Bei Verzehr

ausreichend Wasser trinken und umgehend

einen Arzt aufsuchen. Außerhalb der

Reichweite von Kindern aufbewahren.

Vermeide Haut- und Augenkontakt.

Place the cooler onto the CPU unit.

Then screw the mounting bridge alter-

nately tight. You can use the cross-tip

screwdriver for this.

Dark Rock Pro 5 has a Quiet (Q) and

a Performance (P) mode. The mode

affects the maximum fan speeds and the

operating noise. To change modes, ﬁrst

remove the magnetic top cover. Move the

switch to switch between the modes.

Lege den Kühler mittig auf die Intel

Montagebrücken, sodass sich der

Kühler mit selbigen verschrauben

lässt. Hierzu kannst du den

Kreuzschraubendreher verwenden.

Dark Rock Pro 5 hat einen Quiet (Q) und

einen Performance (P) Modus. Der Modus

hat Einﬂuss auf die maximalen Drehzahlen

des Lüfters und die Betriebsgeräusche.

Entferne zum Wechseln der Modi

zunächst den magnetischen Deckel.

Bewege den Schalter, um zwischen den

Modi zu wechseln.

The following parts are needed for this:

1x Dark Rock Pro 5 CPU cooler (1), 1x Silent Wings 135mm fan (2), 1x Silent Wings 4 120mm fan (3), 1x Intel backplate (4),

2x Intel mounting brackets (5), 4x Intel spacer nut A (7), 4x mounting bracket fastening screws (9), 4x Intel backplate screws (10),

4x O-rings (12), 1x thermal paste (13), 1x cross-tip screwdriver (14)

Es werden folgende Bauteile benötigt:

1x Dark Rock Pro 5 CPU-Kühler (1), 1x Silent Wings 135mm Lüfter (2), 1x Silent Wings 4 120mm Lüfter (3), 1x Intel Backplate (4),

2x Intel Montagebrücken (5), 4x Intel Gewindebolzen A (7), 4x Befestigungsschrauben für die Montagebrücke (9), 4x Intel

Backplate-Schrauben (10), 4x O-Ringe (12), 1x Wärmeleitpaste (13), 1x Kreuzschraubendreher (14)

Mounting the backplate

Position the Intel backplate screws in the

notches situated on the rear side of the

Intel backplate. Pay attention doing so to

align with the holes drilled for each socket.

For ﬁxing the backplate screws onto

the Intel backplate use the O-rings.

Once assembly of the Intel backplate

for the respective Intel socket has

been completed, position it under the

motherboard. In so doing make sure that

the Intel backplate screws are precisely

located within the motherboard holes.

Pull off the top cover to remove the

Silent Wings 135mm fan. Separate

both fans from each other by pulling

off the Y-cable. Press the handles of

the fan clips from the Silent Wings 4

120mm to remove it.

Ziehe das Top Cover ab, um

den Silent Wings 135mm Lüfter

zu entfernen. Trenne anschließend

beide Lüfter, indem du sie von der

Y-Weiche trennst. Drücke die Griffe

der Lüfterklammern vom Silent Wings

4 120mm weg, um ihn zu entfernen.

Intel: LGA 1700 / 1200 / 1150 / 1151 / 1155

www.bequiet.com/bk036

Einleitung: Vielen Dank, dass du dich für ein be quiet!

Produkt entschieden hast. Diese Anleitung wird dir beim

Installationsprozess helfen. Kontaktiere bitte unseren

Kundenservice unter service@bequiet.com, sollten bei

der Installation Schwierigkeiten auftreten. be quiet! kann

keinerlei Haftung für durch Kompatibilitätsprobleme bedingte

Schäden übernehmen.

Garantie:

• 3 Jahre Herstellergarantie für Endkonsumenten (nur Erst-

erwerb vom autorisierten be quiet! Händler), ab Datum des

Kaufbelegs

• Eine Garantieabwicklung ist nur in Verbindung mit einer

beigefügten Kopie des Kaufbeleges eines autorisierten

be quiet! Händlers möglich

• Manipulationen und bauliche Veränderungen jeglicher

Art, sowie Beschädigungen durch äußere mechanische

Einwirkungen führen zum totalen Garantieverlust

• Es gelten unsere Allgemeinen Garantiebestimmungen,

die du unter www.bequiet.com im Internet abrufen kannst

Listan GmbH

Wilhelm-Bergner-Straße 11c

21509 Glinde

Germany

Für weitere Unterstützung erreichst du uns via E-Mail:

service@bequiet.com

Introduction: Thank you for deciding to purchase a be quiet!

product. The following instructions will guide you through the

installation process. If you do encounter installation problems,

please don't hesitate to contact our customer services by

mailing service@bequiet.com. Please note that be quiet!

cannot accept liability for damage caused by compatibility

problems.

Warranty:

• 3-year manufacturer guarantee for consumers (original

purchase from authorized be quiet! dealers only)

• Guarantee work can only be processed with a copy

included of the purchase receipt from an authorized be

quiet! dealer

• Manipulation and structural changes of any kind, including

any damage caused by external mechanical force, will lead

to a complete voiding of the guarantee

• Our General Warranty Conditions apply, which can be

viewed on bequiet.com

Listan GmbH

Wilhelm-Bergner-Straße 11c

21509 Glinde

Germany

For further information contact us via e-mail:

service@bequiet.com

V1/23

Für die Montage des Kühlers empfehlen wir die Installation

außerhalb des Gehäuses.

We recommend preparatory mounting of the cooler outside

the PC case for subsequent installation.

V1/23

Part name Quantity

AMD spacer nuts

AMD Abstandsbolzen

Mounting bracket fastening

screws

Befestigungsschrauben für

die Montagebrücke

Intel backplate screws

Intel Backplate-Schrauben

AMD backplate screws

AMD Backplate-Schrauben

O-rings

O-Ringe

Thermal paste

Wärmeleitpaste

Cross-tip screwdriver

Kreuzschraubendreher

Part name Quantity

Dark Rock Pro 5 CPU cooler

Dark Rock Pro 5 CPU-Kühler

Silent Wings 135mm fan

Silent Wings 135mm Lüfter

Silent Wings 4 120mm fan

Silent Wings 4 120mm Lüfter

Intel backplate

Intel Backplate

Intel mounting brackets

Intel Montagebrücken

Short AMD mounting brackets

Kurze AMD Montagebrücken

Intel spacer nut A

Intel Gewindebolzen A

SCOPE OF DELIVERY / LIEFERUMFANG

Place the four AMD spacer nuts onto

the backplate bolts protruding through

the front side and affix short AMD

mounting brackets with the AMD

backplate screws.

Assembly of the cooler mounting

frame

Prior to mounting the cooler, please

detach both plastic holders of the

AMD retention module. The factory-

mounted backplate on the rear side of

the motherboard is required for further

installation of the cooler.

Place the cooler onto the CPU unit.

Then screw the mounting bridge

alternately tight. You can use the cross-

tip screwdriver for this.

Center the Silent Wings 135mm fan

from above. Then slide it into the recess

between the heatsinks and press

it ﬁrmly. Connect both fans via the

Y-cable. You can remove the fan clips

of the Silent Wings 4 120mm and adjust

the height.

Platziere über die Vorderseite die

vier AMD Abstandsbolzen über den

Gewinden der Backplate und ﬁxiere die

beiden kurzen AMD Montagebrücken mit

Hilfe der AMD Backplate-Schrauben.

Lege den Kühler mittig auf die kurzen

AMD Montagebrücken, sodass sich

der Kühler mit selbigen verschrauben

lässt. Hierzu kannst du den

Kreuzschraubendreher verwenden.

Setze den Silent Wings 135mm Lüfter von

oben mittig an. Lass ihn anschließend in

die Aussparung zwischen den Kühlkörpern

hineingleiten und drücke ihn fest. Verbinde

beide Lüfter über die Y-Weiche. Du kannst die

Lüfterklammern des Silent Wings 4 120mm

abnehmen und in der Höhe verstellen.

Mounting the CPU cooler

First peel off the protective ﬁlm from

the underside of the cooler. Apply

thermal paste on the CPU surface. The

tube contains enough for about 1 or 2

applications.

Caution: The thermal paste supplied

should not be swallowed. If any is

swallowed, drink lots of water and

urgently seek the advice of a doctor.

Store it beyond the reach of children.

Avoid contact with skin and eyes.

Montage des CPU-Kühlers

Entferne zunächst die Schutzfolie

von der Unterseite des Kühlers. Trage

die Wärmeleitpaste auf die CPU-

Oberﬂäche auf. Der Inhalt reicht für ca.

1-2 Anwendungen.

Vorsicht: Die mitgelieferte Wärmeleitpaste

ist nicht zum Verzehr geeignet. Bei Verzehr

ausreichend Wasser trinken und umgehend

einen Arzt aufsuchen. Außerhalb der

Reichweite von Kindern aufbewahren.

Vermeide Haut- und Augenkontakt.

Aufbau des Kühlerbefestigungs-

rahmens

Entferne zur Kühlermontage bitte die

beiden Kunststoffhalterungen des

AMD-Retentionmoduls. Die werkseitig

auf der Mainboard-Rückseite befestigte

Backplate wird für die weitere

Installation des Kühlers benötigt.

AMD: AM5 / AM4

The following parts are needed for this:

1x Dark Rock Pro 5 CPU cooler (1), 1x Silent Wings 135mm fan (2), 1x Silent Wings 4 120mm fan (3), 2x short AMD mounting

brackets (6), 4x AMD spacer nuts (8), 4x AMD backplate screws (11), 1x thermal paste (13), 1x cross-tip screwdriver (14)

Es werden folgende Bauteile benötigt:

1x Dark Rock Pro 5 CPU-Kühler (1), 1x Silent Wings 135mm Lüfter (2), 1x Silent Wings 4 120mm Lüfter (3), 2x Kurze

AMD Montagebrücken (6), 4x AMD Abstandsbolzen (8), 4x AMD Backplate-Schrauben (11), 1x Wärmeleitpaste (13),

1x Kreuzschraubendreher (14)

Pull off the top cover to remove the

Silent Wings 135mm fan. Separate

both fans from each other by pulling

off the Y-cable. Press the handles of

the fan clips from the Silent Wings 4

120mm to remove it.

Ziehe das Top Cover ab, um

den Silent Wings 135mm Lüfter

zu entfernen. Trenne anschließend

beide Lüfter, indem du sie von der

Y-Weiche trennst. Drücke die Griffe

der Lüfterklammern vom Silent Wings

4 120mm weg, um ihn zu entfernen.

Cet appareil

se recycle

À DÉPOSER

EN MAGASIN

À DÉPOSER

EN DÉCHÈTERIE

Points de collecte sur www.quefairedemesdechets.fr

Dark Rock Pro 5 has a Quiet (Q) and a

Performance (P) mode. The mode affects

the maximum fan speeds and the operating

noise. To change modes, ﬁrst remove the

magnetic top cover. Move the switch to

switch between the modes.
