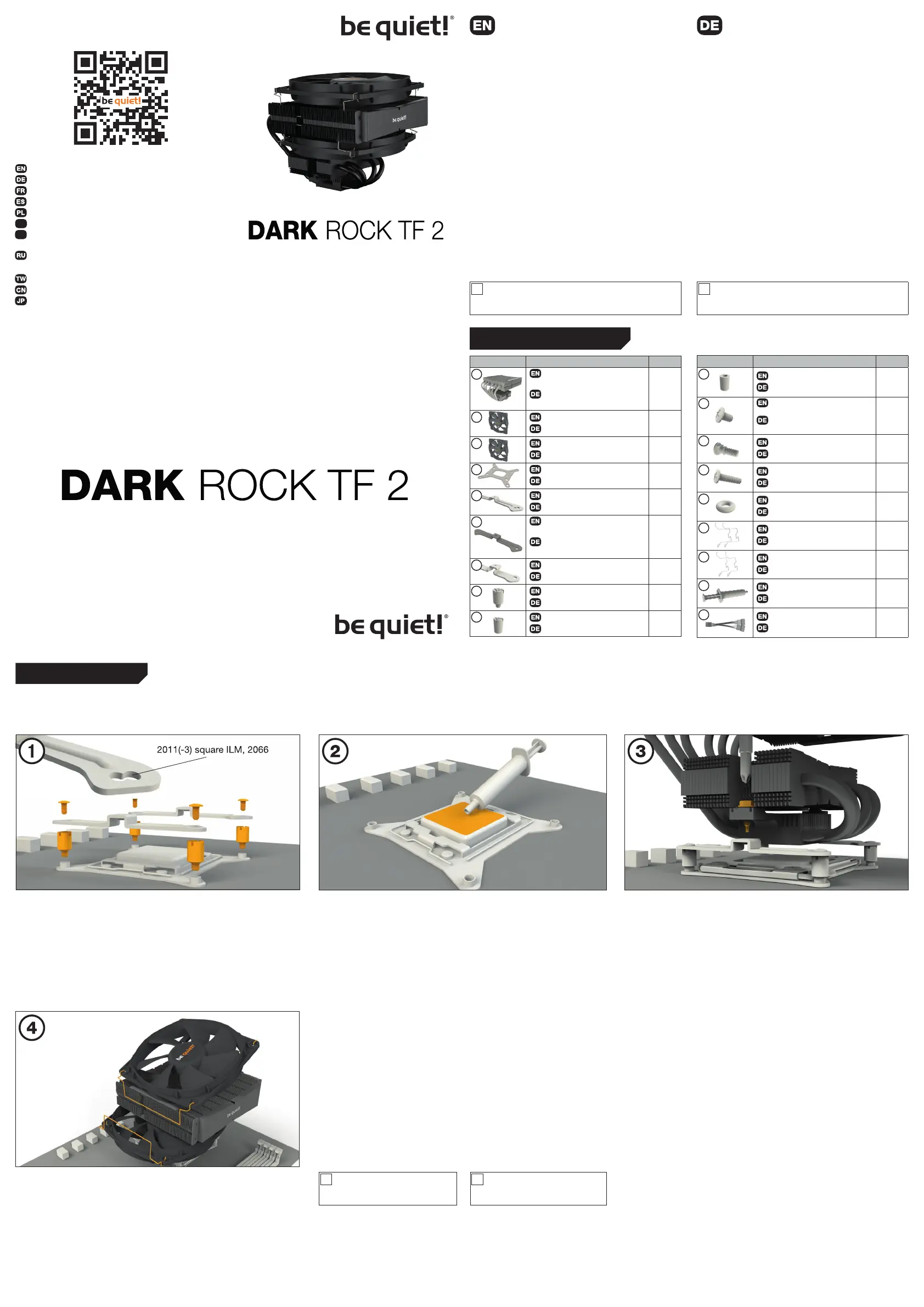

Side 1/2

Part name Quantity

AMD spacer nuts

AMD Abstandsbolzen

Mounting bracket fastening

screws

Befestigungsschrauben für

die Montagebrücke

Intel backplate screws

Intel Backplate-Schrauben

AMD backplate screws

AMD Backplate-Schrauben

O-rings

O-Ringe

High fan clips

Hohe Lüfterklammern

Low fan clips

Flache Lüfterklammern

Thermal paste

Wärmeleitpaste

Y-cable

Y-Kabel

Part name Quantity

be quiet! Dark Rock TF 2

CPU cooler

be quiet! Dark Rock TF 2

CPU-Kühler

Silent Wings 3 135mm fan

Silent Wings 3 135mm Lüfter

135mm fan

135mm Lüfter

Intel backplate

Intel Backplate

Intel mounting brackets

Intel Montagebrücken

Intel mounting brackets

LGA

1700

Intel Montagebrücken

LGA 1700

Short AMD mounting brackets

Kurze AMD Montagebrücken

Intel spacer nut A

Intel Gewindebolzen A

Intel spacer nut B

Intel Gewindebolzen B

Mounting the CPU cooler

Remove the protective foil from the

underside of the cooler. Spread the

thermal paste (17) on the surface of the

CPU. The amount supplied is sufﬁcient

for one or two applications.

Caution: The thermal paste supplied

is not suitable for human consumption.

If swallowed, drink lots of water and

urgently seek medical attention. Keep

it out of the reach of children. Avoid

contact with skin and eyes.

Montage des CPU-Kühlers

Entfernen Sie zunächst die Schutzfolie

von der Unterseite des Kühlers. Tragen

Sie die Wärmeleitpaste (17) auf die CPU-

Oberﬂäche auf. Der Inhalt reicht für ca.

1 – 2 Anwendungen.

Vorsicht: Die mitgelieferte Wärmeleitpaste

ist nicht zum Verzehr geeignet. Bei Ver-

zehr ausreichend Wasser trinken und um-

gehend einen Arzt aufsuchen. Außerhalb

der Reichweite von Kindern aufbewahren.

Vermeiden Sie Haut- und Augenkontakt.

Place the cooler (1) onto the CPU unit.

Then screw the mounting bridge alter-

nately tight.

Platzieren Sie den Kühler (1) auf der CPU

und schrauben Sie die Kühler-Montage-

brücke von oben fest.

Intel: LGA 2011(-3) square ILM / LGA 2066

Einleitung: Vielen Dank, dass Sie sich für ein be quiet!

Produkt entschieden haben. Diese Anleitung wird Ihnen beim

Installationsprozess behilﬂich sein. Sollten bei der Installation

Schwierigkeiten auftreten, kontaktieren Sie bitte unseren

Kundenservice unter service@bequiet.com. be quiet! kann

keinerlei Haftung für durch Kompatibilitätsprobleme bedingte

Schäden übernehmen.

Garantie:

• 3 Jahre Herstellergarantie für Endkonsumenten (nur Erst-

erwerb vom autorisierten be quiet! Händler), ab Datum des

Kaufbelegs

• Eine Garantieabwicklung ist nur in Verbindung mit einer

beigefügten Kopie des Kaufbeleges eines autorisierten

be quiet! Händlers möglich

• Manipulationen und bauliche Veränderungen jeglicher

Art, sowie Beschädigungen durch äußere mechanische

Einwirkungen führen zum totalen Garantieverlust

• Es gelten unsere allgemeinen Garantiebestimmungen, die

Sie unter www.bequiet.com im Internet abrufen können

Listan GmbH

Wilhelm-Bergner-Straße 11c

21509 Glinde

Germany

Für weitere Unterstützung besuchen Sie unsere Webseite:

www.bequiet.com

Für die Montage des Kühlers empfehlen wir die Installation

außerhalb des Gehäuses. Für einen Transport sollte der Kühler

ausgebaut werden.

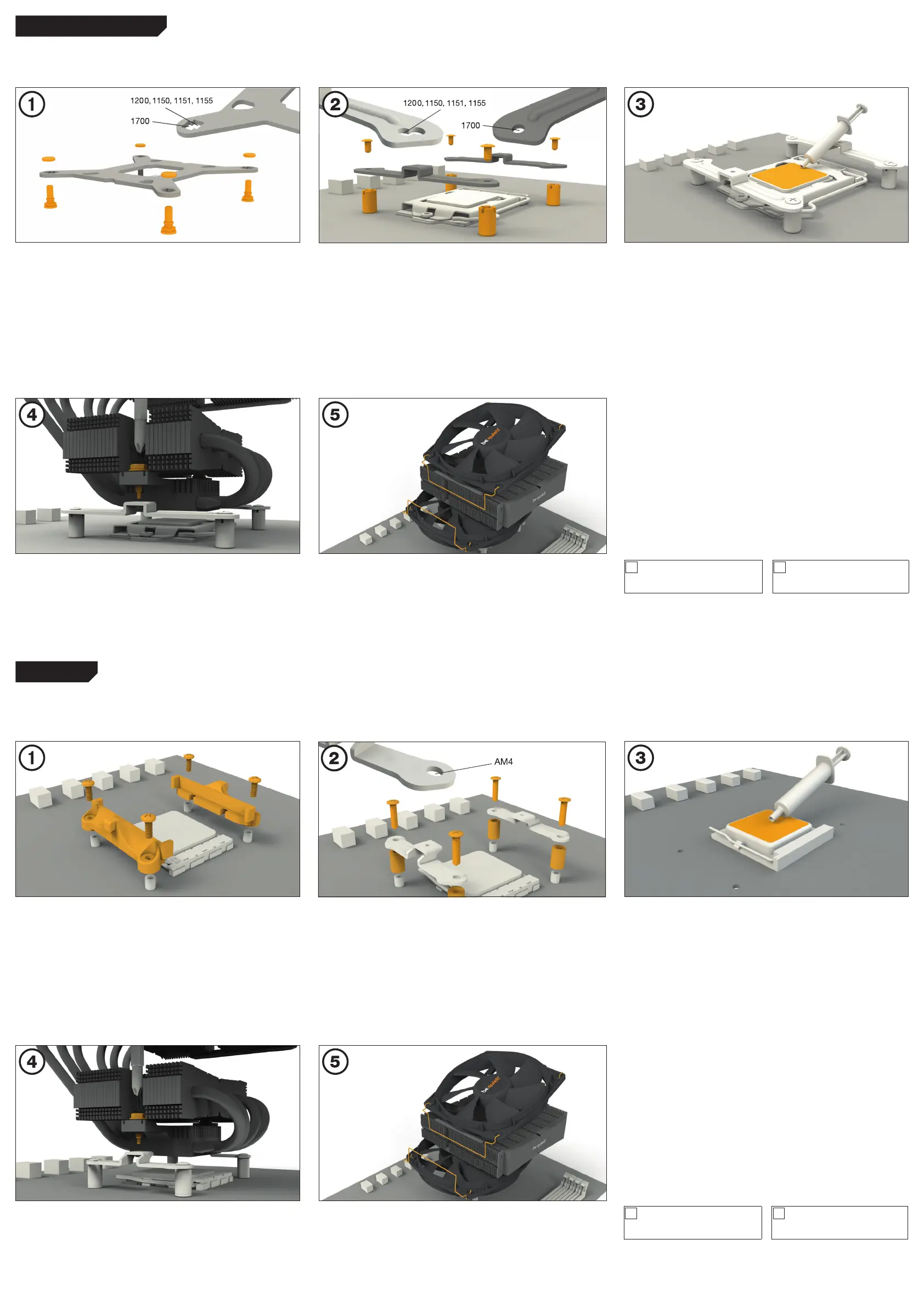

Assembly of the cooler mounting

frame

First screw the Intel spacer nut A (8) onto

the threads of the socket frame. Place

the Intel mounting brackets (5) over the

Intel spacer nuts (8) and screw these

tight with the mounting bracket fastening

screws (11). You can use any cross-tip

screwdriver for this.

Aufbau des

Kühlerbefestigungsrahmens

Schrauben Sie zuerst die Intel Gewinde-

bolzen A (8) in die Gewinde des Sockel-

rahmens. Platzieren Sie die beiden Intel

Montagebrücken (5) auf den Intel Gewin-

debolzen (8) und schrauben Sie diese

mit den Befestigungsschrauben für die

Intel Montagebrücken (11) fest. Hierfür

können Sie einen Kreuzschraubendreher

verwenden.

Introduction: Thank you for deciding to purchase a be quiet!

product. The following instructions will guide you through the

installation process. If you do encounter installation problems,

please don't hesitate to contact our customer services by

mailing service@bequiet.com. Please note that be quiet!

cannot accept liability for damage caused by compatibility

problems.

Warranty:

• 3-year manufacturer guarantee for consumers (original

purchase from authorized be quiet! dealers only)

• Guarantee work can only be processed with a copy

included of the purchase receipt from an authorized be

quiet! dealer

• Manipulation and structural changes of any kind, including

any damage caused by external mechanical force, will lead

to a complete voiding of the guarantee

• Our General Warranty Conditions apply, which can be

viewed on bequiet.com

Listan GmbH

Wilhelm-Bergner-Straße 11c

21509 Glinde

Germany

For further information please visit our website:

www.bequiet.com

We recommend preparatory mounting of the cooler outside

the PC case for subsequent installation. The cooler should be

removed prior to transportation as well.

SCOPE OF DELIVERY / LIEFERUMFANG

The following parts are needed for this:

1x Dark Rock TF 2 CPU cooler (1), 1x Silent Wings 3 135mm fan (2), 1x 135mm fan (3), 2x Intel mounting brackets (5), 4x Intel

spacer nut A (8), 4x mounting bracket fastening screws (11), 2x high fan clips (15), 2x low fan clips (16), 1x thermal paste (17),

1x Y-cable (18)

Es werden folgende Bauteile benötigt:

1x Dark Rock TF 2 CPU-Kühler (1), 1x Silent Wings 3 135mm Lüfter (2), 1x 135mm Lüfter (3), 2x Intel Montagebrücken (5),

4x Intel Gewindebolzen A (8), 4x Befestigungsschrauben für die Montagebrücke (11), 2x Hohe Lüfterklammern (15), 2x Flache

Lüfterklammern (16), 1x Wärmeleitpaste (17), 1x Y-Kabel (18)

Place the 135mm fan (3) with the lower

fan clips (16) on the rubber elements

so you can see the be quiet! logo. The

funnel-shaped Silent Wings 3 135mm

fan (2) is mounted above with the higher

fan clips (15). Next connect the 135mm

fans with the Y-cable (18) to the right

connectors on the motherboard.

Platzieren Sie den 135mm Lüfter (3) mit

den ﬂacheren Lüfterklammern (16) so

auf den Gummielementen, dass Sie

das be quiet! Logo sehen können.

Der Silent Wings 3 135mm Lüfter (2)

wird oben mit Hilfe der höheren Lüfter-

klammern (15) verbaut. Schließen Sie

anschließend beide 135mm Lüfter mit

dem Y-Kabel (18) an den entsprechenden

Anschluss Ihres Mainboards an.

» Product information for this CPU cooler

» Produktinformationen zu diesem CPU-Kühler

» Informations produit pour ce système de refroidissement

» Información del producto para este refrigerador de CPU

» Informacje produktowe dla tego coolera CPU

» Engelstalige productinformatie voor deze processorkoeler

» Produktinformation för den här processorkylaren, på

engelska

» Подробнаяинформацияоданномкулередля

процессора

» 此CPU散熱器的產品資訊

» 此CPU散热器的产品信息

» 製品情報CPUクーラー

www.bequiet.com/bk031

When dismantling the fans, push

the notches of the fan clips away from

the fan.

Zur Demontage der Lüfter drücken

Sie die Kerben der Lüfterklammern

vom Lüfter weg.

V3/21 V3/21

Produkspesifikasjoner

Merke:	Be Quiet!
Kategori:	luftkondisjonering
Modell:	Dark Rock Tf 2
Vekt:	945 g
Bredde:	140 mm
Dybde:	163 mm
Høyde:	134 mm
Støynivå (lav hastighet):	11.1 dB
Bruksanvisning:	Ja
Opprinnelsesland:	Tyskland
Pakkevekt:	1615 g
Antall per pakke:	1 stykker
Egnet plassering:	Prosessor
Antall varmerør:	6
Lagertype:	Fluid Dynamic Bearing (FDB)
Nominell spenning:	12 V
Produktfarge:	Sort
Pakkedybde:	210 mm
Pakkehøyde:	230 mm
Monteringssett:	Ja
Pakkebredde:	190 mm
Bærekraftsertifikater:	CE, RoHS
Harmonisert system (HS)-kode:	84733080
Modell/Type:	Kjøler
Skruer inkludert:	Ja
Viftetilkobling:	4-pin
Gjennomsnittstid mellom feil (MTBF):	300000 timer
Viftediameter:	135 mm
Støynivå (høy hastighet):	27.1 dB
Antall vifter:	2 vifter
Støttede prosessorkontakter:	LGA 1150 (Socket H3), LGA 1151 (Socket H4), LGA 1155 (Socket H2), LGA 1200 (Socket H5), LGA 1700, LGA 2011 (Socket R), LGA 2011-v3 (Socket R), LGA 2066, Socket AM4, Socket AM5
Viftedimensjoner (BxDxH):	135 x 135 x 22 mm
Rotasjonshasrighet (max):	1400 RPM
Produkter per (indre) fraktkasse:	12 stykker
Bærekraftsamsvar:	Ja
(Indre) fraktkasse, bredde:	440 mm
(Indre) fraktkasse, lengde:	600 mm
(Indre) fraktkasse, høyde:	470 mm
(Indre) fraktkasse, bruttovekt:	21000 g
Thermal Design Power (TDP):	230 W
Pulsbreddemodulerings- støtte (PWM):	Ja
Fundament-plate materiale:	Kopper
Varmerør, diameter:	6 mm
Finnemateriale:	Aluminium
Vifte nr. 2, dimensjoner (B x D x H):	135 x 135 x 25 mm
Termisk fett:	Ja
