Side 1/2

INSTALLATION INSTRUCTIONS

Chief Manufacturing, a division of Milestone AV Technologies

8401 Eagle Creek Parkway, Savage, MN 55378

P: 800.582.6480 / 952.894.6280 F: 877.894.6918 / 952.894.6918

8804-000362

04/08

ALL COMPONENTS MUST BE SECURELY FASTENED TO A

STRUCTURAL MEMBER CAPABLE OF SUPPORTING 4

TIMES THE COMBINED WEIGHT OF ALL COMPONENTS

PLUS THE EQUIPMENT BEING MOUNTED. IF IT CANNOT

SUPPORT THIS WEIGHT, THE STRUCTURE MUST BE

REINFORCED.

THE MAXIMUM WEIGHT TO BE INSTALLED ON THE

MOUNT IS

175

POUNDS (

79.38

KG).

PSB-2364

FLAT PANEL DISPLAY MOUNTING BRACKET

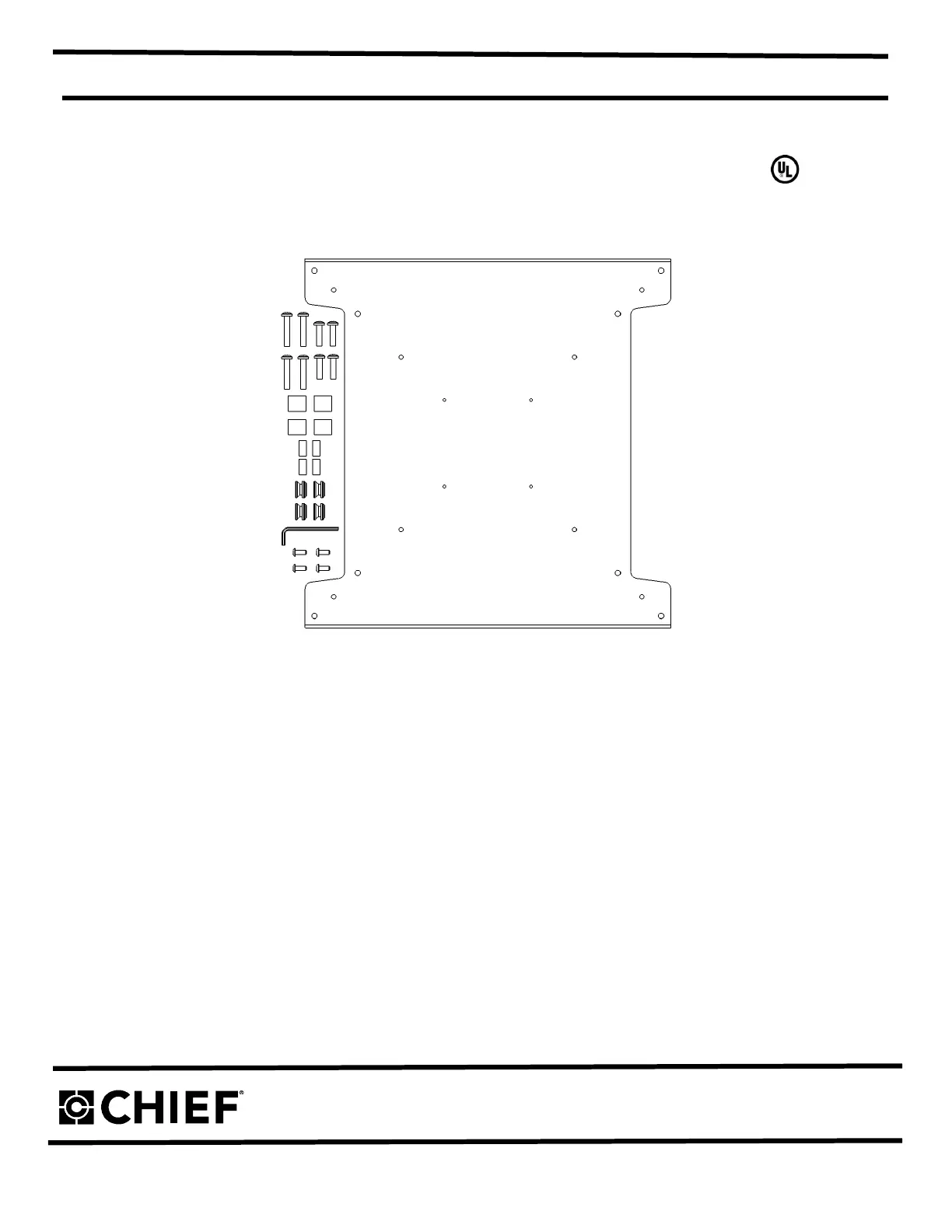

Prior to assembly, unpack carton completely and verify contents.

If you are missing any of the following components, please contact Customer Service at 1-800/582-6480

(1) Interface Bracket (4) Mounting Button – Tapped

(4) 10-24 x .5 Button Head Cap Screw (4) M6 x 35mm Phillips Head Screws

(4) M18 OD x 8.3 ID x 20 L Metric Nylon Spacer (4) M6 x 25mm Phillips Head Screws

(4) .75 OD x .266 ID x .375 L Nylon Spacer (1) 1/8 Allen Key

BEFORE PROCEEDING, READ INSTALLATION INSTRUCTIONS COMPLETELY

DISPLAYS ARE EXTREMELY FRAGILE.

CAUTION!

Figure 1

WARNING!

Produkspesifikasjoner

Merke:	Chief
Kategori:	Flatpanelstøtte
Modell:	PNR2364S
Bredde:	692 mm
Dybde:	83 mm
Høyde:	560 mm
Kompatibilitet:	Flatskjerm
Maksimal skjermstørrelse:	71 "
Minimum skjermstørrelse:	42 "
Produktfarge:	Sølv
Vippevinkelområde:	-15 - 5 °
Skjermstørrelsekompabilitet:	42 - 71 "
Kroppsmateriale:	Metall
Montasjetype:	Vegg
Maksimalvekt (kapasitet):	90.7 kg
Monteringsgrensesnitt, kompatibilitet (min):	200 x 200 mm
Monteringsgrensesnitt, kompatibilitet (maks):	200 x 200 mm
Distanse til vegg (maks.):	635 mm
Distanse til vegg (min.):	82.6 mm
