Side 1/24

1 / 12

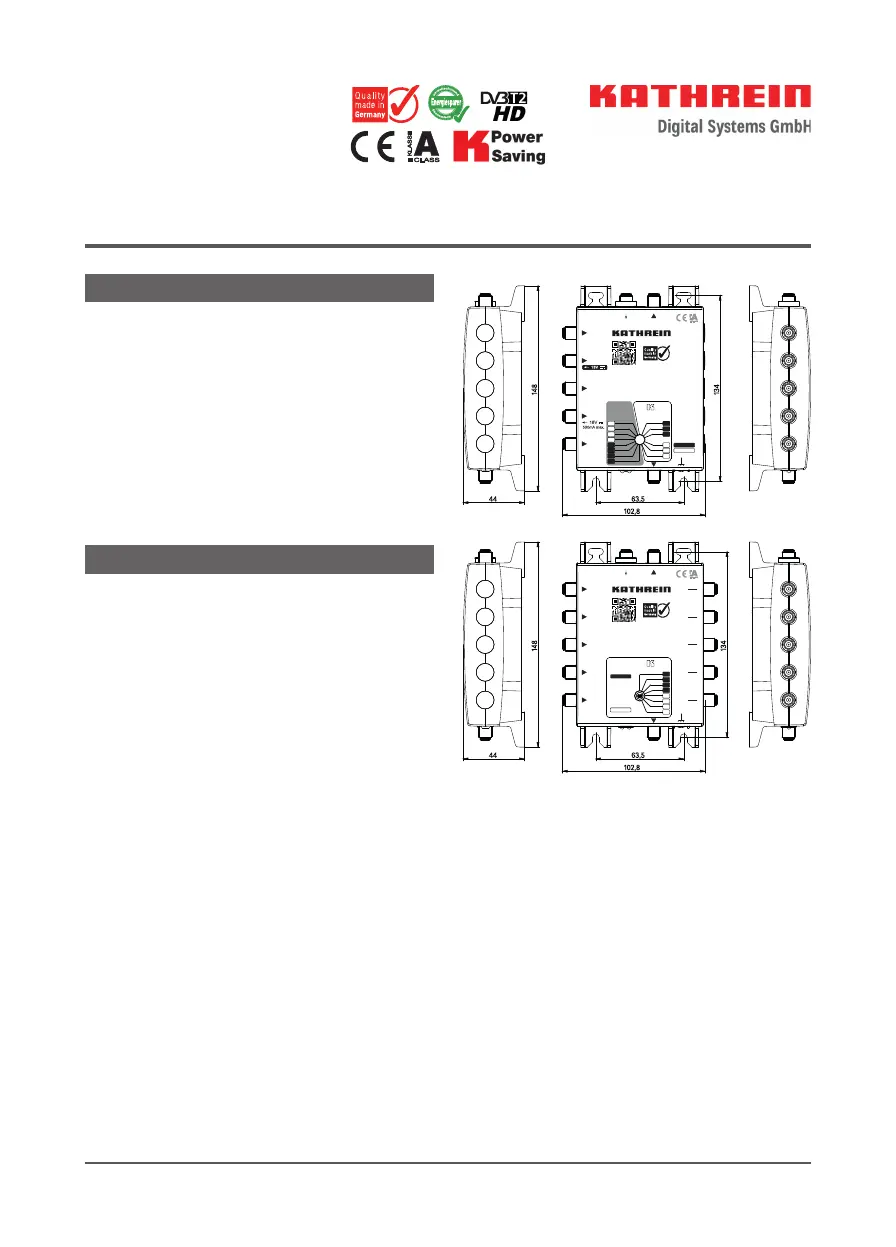

Zu dieser Anleitung

Dieses Dokument ist Teil des Produkts.

► Das Gerät erst installieren und

benutzen, nachdem Sie dieses Doku-

ment gelesen und verstanden haben.

► Dieses Dokument während der Lebens-

dauer des Geräts aufbewahren. Das

Dokument an nachfolgende Besitzer

und Benutzer weitergeben.

Die aktuelle Version dieses Dokuments

ﬁ nden Sie unter www.kathrein-ds.com.

Merkmale



Einkabelmultischalter dritter Gene-

ration – Digital-Channel-Stacking-

Switch (dCSS) mit neuester Full-Band-

Capture-Technology



Kaskadierbarer Twin-Multischalter. Für

beide Ausgänge sind verschiedene

Konﬁ gurationen/Anzahl der User-

bänder mittels Drehschalter wählbar



32 Userbänder (16 + 16) auf zwei

Ausgängen für maximale Betriebssi-

cherheit und schlanke Verteilung



Max. 30 Userbänder auf einem

Ausgang, Legacy Funktion auf dem

zweiten Ausgang



Static Mode: 27 Transponder mit

Programmen vorbelegt, Betrieb ohne

DiSEqC möglich



Userbandeditor zur Programmierung im

Static Mode

(Download unter

www.kathrein-ds.com

)



PIN-Code: Schutz der Teilnehmer-

frequenz vor Zugri eines anderen

Teilnehmers. Eine wohnungsübergrei-

fende Installation ist dadurch möglich

EXD 1532 20510104

EXD 2532

20510105

Sat-ZF-Verteilsystem (4 x Sat-ZF)

Digitaler Einkabel-Multischalter

Wideband

POWE R

Savi ng

A 16 + 16

B 24 + 8

C 30 + Legacy

S StaticMode

OneICableIDigital

V low

V high

H high

err.

lowH

20510104

EXD 1532

OFF

POWER

Savi ng

Universal

63,5

134

148

102,8

OneICableIDigital

V low

V high

H high

err.

lowH

20510105

EXD 2 532

A 16 + 16

B 24 + 8

C 30 + Legacy

S StaticMode

Wideband

POWE R

Savi ng

Universal

63,5

134

148

102,8

2 / 12

EXD 1532



Konﬁ gurierbarer Einkabel-Multi-

schalter für bis zu 32 Userbänder,

Static Mode und externem Netzteil für

die LNB-Versorgung



Kathrein Power Saving mit Drehschalter

wähl- und abschaltbar

NCF18



Hoche zientes, kurzschlussfestes

Schaltnetzteil

EXD 2532



Konﬁ gurierbarer Durchgangsmulti-

schalter zur Anlagenerweiterung um

zwei Einkabelanschlüsse für bis zu 32

Userbänder oder Static Mode



Kathrein Power Saving:

Sobald kein Receiver mehr aktiv ist,

erfolgt eine Signalisierung an den

Endmultischalter über den Stamm

vertikal low, der dann die LNB-Span-

nungsversorgung abschaltet.



Optionale Versorgung des Multischal-

ters mit NCF18 möglich (keine LNB-

Versorgung!)



Einkabel-Befehlssatz EN 50494 und

der neue, erweiterte Befehlssatz EN

50607 (SCD 2) werden unterstützt



Zukunftstauglich durch Wideband Tech-

nology (breitbandige Eingänge); mit zwei

Wideband-LNBs sind zwei Satelliten-

positionen möglich



Die integrierte AGC (Automatic Gain

Control) sorgt für einen konstanten

Ausgangspegel der Sat-ZF-Signale und für

mehr Reserve in der Verteilung



Multituner-Geräte, z. B. UFS 926, können

mit einer Vielzahl von Userbändern auf

einer Niederführung versorgt werden



Es können bis zu acht Multischalter

kaskadiert werden



Durch das Stromsparkonzept verbraucht

der Multischalter keinen Strom aus dem

NCF 18, wenn alle Receiver ausgeschaltet

sind. Ist Kathrein Power Saving aktiv, wird

zusätzlich die Versorgung des LNBs abge-

schaltet



LED als Installationshilfe und zur Fehler-

suche



Für die Innenmontage

Lieferumfang

EXD 1532 ● EXD1532

● NCF18

● Gebrauchsanleitung

EXD 2532 ● EXD2532

● Gebrauchsanleitung

Transport und Lagerung

► Das Gerät in der Originalverpackung

transportieren und trocken lagern.

► Sicherstellen, dass kein Kondens-

wasser gebildet wird.

Hiermit erklärt die KATHREIN Digital Systems GmbH, dass das Gerät

EXD 1532, BN: 20510104/EXD 2532, BN: 20510105

der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung

ist unter der folgenden Internetadresse verfügbar: www.kathrein-ds.com

Vereinfachte EU-Konformitätserklärung

3 / 12

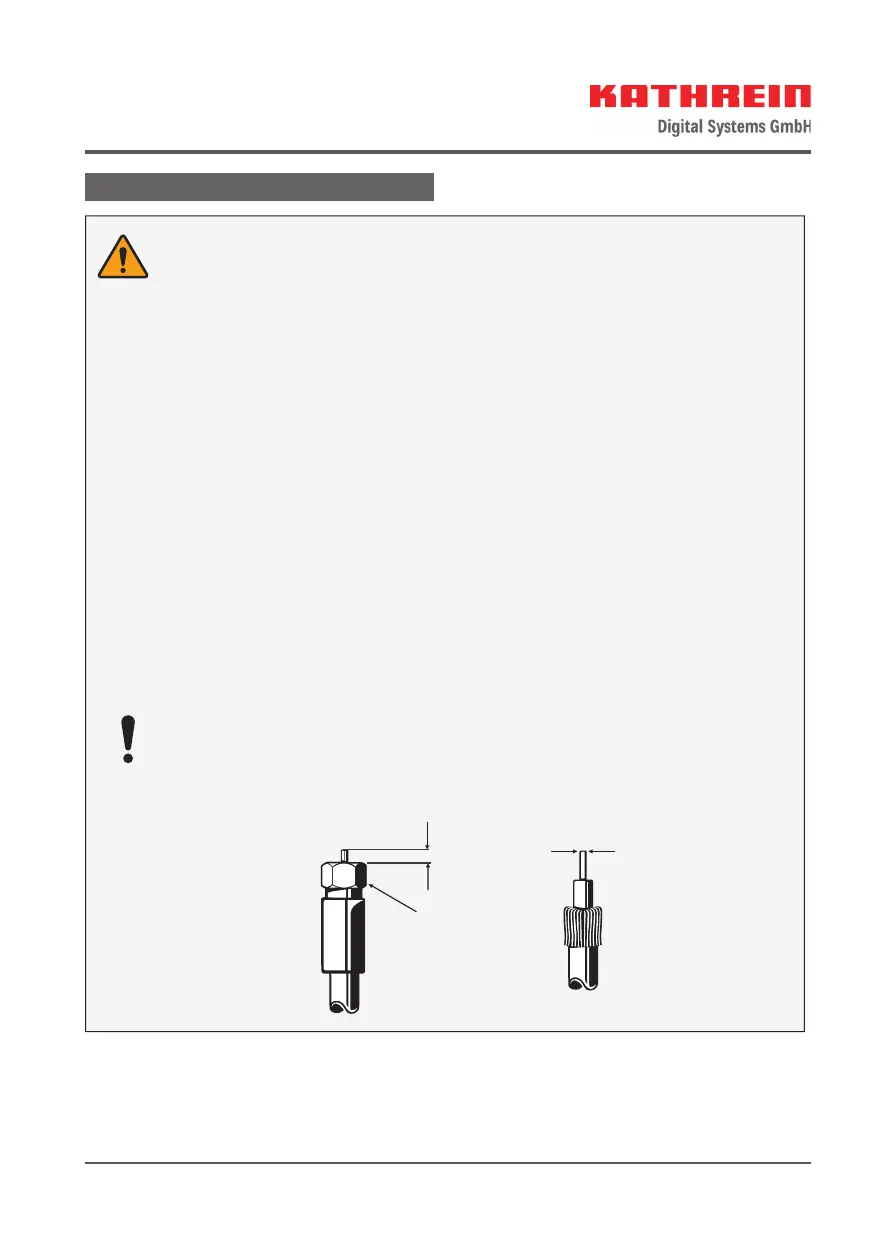

Montagehinweise

► Die beschriebenen Geräte dienen ausschließlich der Installation in Satelli-

tenempfangsanlagen und dürfen nur von geschultem Fachpersonal instal-

liert werden.

► Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwen-

dungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur

Folge.

► Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht

auf oder an leicht entzündlichen Materialien montieren.

► Die Geräte sind mit einer Potenzial-Ausgleichsleitung

(Cu, mindestens 4 mm) zu versehen.

► Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11

und EN 62368-1 sind zu beachten.

► Befestigungsmittel bei Betonuntergrund und Mauerwerk: 2 dafür geeig-

nete Dübel und zugehörige Schrauben mit Halbrund- oder Zylinderkopf,

Gewindeaußendurchmesser 4,5 – 5 mm, Kopfdurchmesser ≥ 7 mm und

einer Schraubenlänge ≥ 30 mm.

Verwenden Sie bei anderen Wandarten die jeweils dafür geeigneten

Schrauben oder Schrauben-Dübel-Systeme, die eine gleiche oder bessere

Befestigung ermöglichen.

► Verbindungsstecker: HF-Stecker 75  (Serie F) nach EN 61169-24.

► Nicht benutzte Teilnehmerausgänge sind mit 75-Ω-Widerständen

(z. B. EMK 03) abzuschließen

► Als Steckernetzteil ist zur Einhaltung der EMV-Forderung ausschließlich

das NCF 18 zugelassen.

Gefahr von Sachschäden!

Bei einem größerem Durchmesser des Kabelinnenleiters von mehr als 1,2 mm

oder bei einem Grat können die Gerätebuchsen zerstört werden.

Max. 2 mm

Überstand

Anzugsmoment

max. 3,4 Nm

(Gefahr des

Überdrehens)

Durchmesser

0,6 - 1,2 mm gratfrei

Produkspesifikasjoner

Merke:	Kathrein
Kategori:	Bryter
Modell:	EXD 1532
Bredde:	102.8 mm
Dybde:	148 mm
Høyde:	44 mm
Pakkevekt:	510 g
Inngangsspenning:	230 V
Frakobling (horisontal/vertikal):	30 dB
Driftstemperatur (T-T):	-20 - 55 °C
Inngangsfrekvens:	47/63 Hz
Internasjonal beskyttelses (IP)-kode:	IP30
Beskyttelsesklasse:	II
Kaskademulighet:	Ja
Antall output:	32 utganger
Antall inputs:	5 innganger
Utgangs frekvensområde (satellitt):	300 - 2350 MHz
Utgangsfrekvensområde (bakkesendt):	5 - 862 MHz
RF-kontakt type:	F
Utgående spenning:	94 dBμV
Inngående spennings område:	60 - 90 dBμV
