Side 1/16
1 / 8
Sat-ZF-Verteilsystem (4 x SAT-ZF)
Einkabel-Multischalter
EXE 1581 20510146
EXE 2581 20510147
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
► Das Gerät erst installieren und
benutzen, nachdem Sie dieses Doku-
ment gelesen und verstanden haben.
► Dieses Dokument während der
Lebensdauer des Geräts aufbewahren.
Das Dokument an nachfolgende
Besitzer und Benutzer weitergeben.
Die aktuelle Version dieses Dokuments
fi nden Sie unter www.kathrein-ds.com.
Merkmale
■ Kaskadierfähige Einkabel-Multischalter
zur Verteilung von Sat-ZF-Signalen
(vier SAT-Ebenen) und terrestrischen
Signalen über ein Kabel auf bis zu acht
Receiver
■ Userbandfrequenzen kompatibel zu
früheren Kathrein-Modellen
■ Einkabelbefehlssatz EN 50494 und der
neue, erweiterte Befehlssatz EN 50607
(SCD 2) werden unterstützt
■ Die integrierte AGC (Automatic Gain
Control) sorgt für einen konstanten
Ausgangspegel der Sat-ZF-Signale und
für mehr Reserve in der Verteilung
■ Multi-Tunergeräte, z. B. UFSconnect
926, können mit einer Vielzahl von
Userbändern auf einer Niederführung
versorgt werden
■ PIN-Code: Schutz der Teilnehmer-
frequenz vor Zugri eines anderen
Teilnehmers. Eine wohnungsübergrei-
fende Installation ist dadurch möglich
■ Es können bis zu acht Multischalter
kaskadiert werden
geeignet für DVB-T/T2
■ Durch das Stromsparkonzept
verbraucht der Multischalter keinen
Strom, wenn alle Empfänger ausge-
schaltet sind. Ist Kathrein Power
Saving aktiv, wird zusätzlich die Versor-
gung des LNBs abgeschaltet
■ Für die Innenmontage

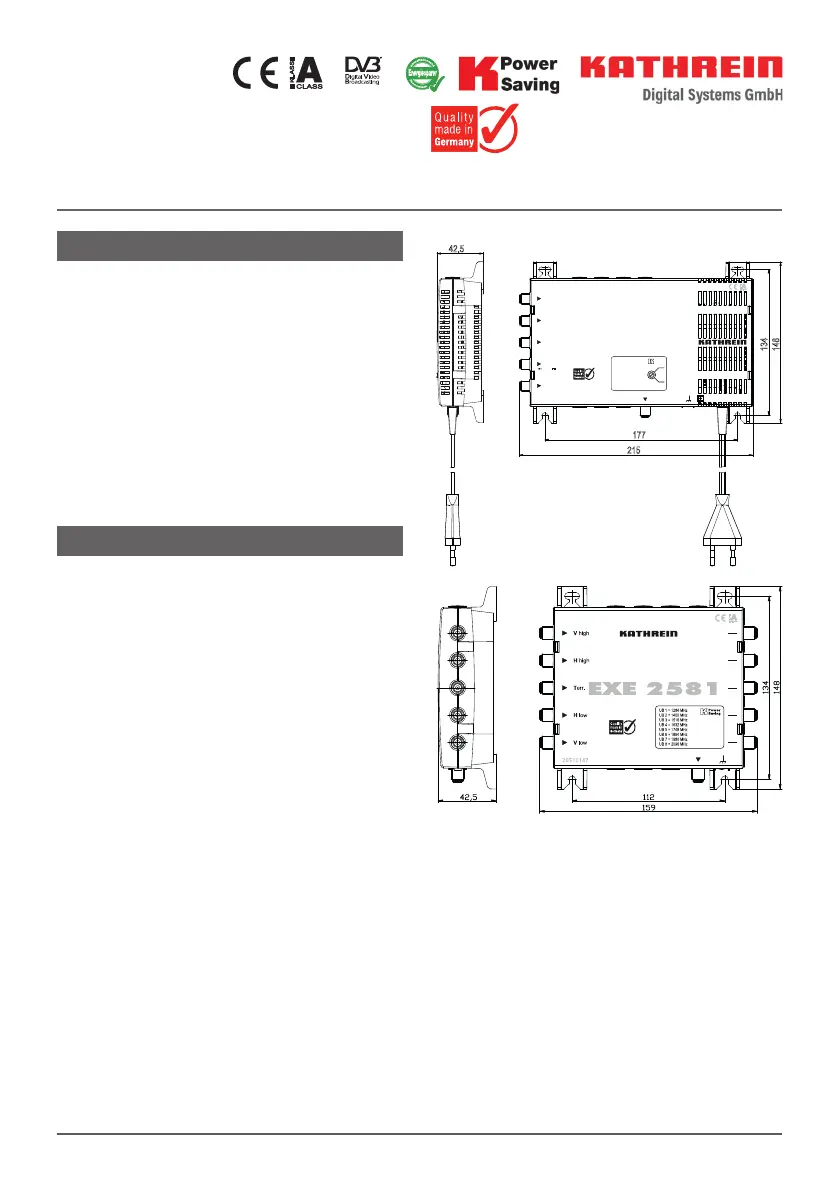

42,5
148
177
134
215
H low: 800 mA
max.
230V~ 50/60Hz 17W
EXE 1581
H low
V low
V high
H high
Terr.
18V
20510146
UB 1 = 1284 MHz
UB 2 = 1400 MHz
UB 3 = 1516 MHz
UB 4 = 1632 MHz
UB 5 = 1748 MHz
UB 6 = 1864 MHz
UB 7 = 1980 MHz
UB 8 = 2096 MHz
OFF
ON
Power
Saving
2 / 8
EXE 1581
■ Einkabel-Multischalter für bis zu acht
Receiver, mit integriertem, hoch-
e zientem und kurzschlussfestem
Schaltnetzteil
■ Kathrein Power Saving mit Dreh-
schalter ein- und ausschaltbar
EXE 2581
■ Durchgangsmultischalter zur Anla-
generweiterung um einen Einkabelan-
schluss mit 8 Userbändern
■ Kathrein-Power-Saving:
Sobald kein Receiver mehr aktiv ist,
erfolgt eine Signalisierung an den End-
Multischalter über den Stamm vertikal
low, der dann die LNB-Spannungsver-
sorgung abschaltet.
Lieferumfang
EXE 1581:
● EXE 1581
● Gebrauchsanleitung
EXE 2581:
● EXE 1581
● Gebrauchsanleitung
Lagerung und Transport
► Das Gerät in der Originalverpackung transportieren und trocken lagern.
► Sicherstellen, dass kein Kondenswasser gebildet wird.
Bestimmungsgemäßer Gebrauch
► Die beschriebenen Geräte dienen ausschließlich der Installation von Satellitenemp-
fangsanlagen und dürfen nur von geschultem Fachpersonal installiert werden.
► Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshin-
weises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
► Der Hersteller haftet nicht für Unfälle des Anwenders am geö neten Gerät.
► Eigenmächtiges Ö nen und Reparaturversuche führen zum Verlust des Gewährleis-
tungsanspruchs.
3 / 8
Sicherheitshinweise
Lebensgefahr durch elektrische Spannung und sich daraus ergebende
Brandgefahr!
Unsachgemäße Eingri e können die elektrische Sicherheit des Gerätes
gefährden.
► Nicht ö nen oder am Gerät/Netzgerät manipulieren.
► Bei Arbeiten an der Anlage immer den Netzstecker aus der Steckdose ziehen.
► Auf ausreichenden Abstand nach allen Seiten von mind. 5 cm achten.
► Sicherstellen, dass freie Luftzirkulation für die Gerätekühlung möglich ist.
► Auf das Gerät/Netzgerät keine mit Flüssigkeit gefüllten Gegenstände stellen.
► Das Gerät/Netzgerät nicht Tropf- oder Spritzwasser aussetzen.
► Das Gerät/Netzgerät nur bei zulässiger Umgebungstemperatur von -20 bis +50°C
betreiben.
► Das Gerät/Netzgerät muss für Kinder unzugänglich montiert werden.
►
Sicherstellen, dass der Netzstecker ohne Schwierigkeiten zugänglich und benutzbar
ist.
► Beachten, dass das Gerät/Netzgerät nur durch Ziehen des Netzsteckers vom Netz
getrennt werden kann.
► Das Gerät/Netzgerät nur in trockenen Innenräumen montieren.
► Nicht auf oder an leicht entzündlichen Materialien montieren.
► Das Gerät/Netzgerät ist nur für die Wandmontage vorgesehen. Alle anderen Ein-
baulagen sind unzulässig.
► Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN60728-11 und
EN62368-1 sind zu beachten.
► Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4 mm) zu
versehen.
► Nicht benutzte F-Anschlüsse mit 75 (z. B. EMK 05) spannungsgetrennt abschlie-
ßen.
