Side 1/4
www.hugo-mueller.de BA SC18x4easy SC28x3pro4 MP;de,en,fr,it – 23756 - 2019.07V04
(1) Option
D
Bedienungsanleitung – Digitale Zeitschaltuhr Astro [SC18.x4 easy/ 1704x4 easy/ SC28x3 pro4 / 1724x3pro4 /173113 easy]
Anschlussbilder
1. Sicherheitshinweise
2. Erstinbetriebnahme
1 Kanal
!
Einbau und Montage dürfen nur von einer
Elektrofachkraft durchgeführt werden! Anderenfalls
besteht Brandgefahr oder die Gefahr eines elektrischen
Schlages!
!
Nur an die auf dem Typenschild / der Schaltuhr
angegebene Spannung und Frequenz anschließen!
!
Bei Eingriffen oder Änderungen an der Schaltuhr erlischt
die Garantie!
!
Die Schaltuhr ist so zu installieren, dass außer-
gewöhnlich hohe Störstrahlung die Funktion nicht
beeinträchtigen kann!
Die Schaltuhr wird im Power-Fail-Modus ausgeliefert. Das Display ist aus.
Drücken Sie die / -Taste. Die Displayanzeige erscheint.
Die Schaltuhr ist mit dem aktuellen Datum, der Uhrzeit und der europäischen
Sommerzeitregel voreingestellt.
Stellen Sie die gewünschte Sprache mit den -Tasten ein und bestätigen Sie
mit . (Hinweis: Mit der -Taste können Sie jederzeit einen Schritt zurück)
Datum, Uhrzeit und Sommerzeitregel falls nötig mit den -Tasten einstellen und
jeweils mit bestätigen.
Für die Astrofunktionalität ist es im nächsten Schritt notwendig, dass Sie Ihre Position eingeben. Wählen Sie mit den -
Tasten zwischen den Optionen „Zone“ oder „Koordinaten“. Bestätigen Sie Ihre Auswahl mit .
(Empfehlung: Positionseingabe mittels „Zone“)
Im nächsten Schritt wählen Sie die nächstgelegene Zone mit den -Tasten aus bzw. die genauen Koordinaten Ihres
Standortes. Bestätigen Sie Ihre Auswahl mit .
Zuletzt entscheiden Sie ob Sie die Astroschaltzeiten (ohne Offset-Zeit) bereits für die ganze Woche aktivieren möchten
(Auswahl „Astro vorprogrammiert“) oder ob Sie die Astrofunktion zu einem späteren Zeitpunkt individuell programmieren
möchten (Auswahl „Astro nicht vorprogrammiert“). Schließen Sie die Inbetriebnahme mit Bestätigung der -Taste ab.
2 Kanal
3. Technische Daten
4. Service
5. Bestimmungsgemäße Verwendung
6. Batterie
7. Permanent
Anschlussspannung
Siehe Gerät
Kontaktwerkstoff (115V / 230V)
AgSnO
2
Kontaktwerkstoff (12V / 24V)
AgNi
Schutzart
IP 20 nach DIN EN 60529
Umgebungstemperatur
-30°…+55°
Wirkungsweise
1 BSTU
Verschmutzungsgrad
2
Bemessungsstoßspannung
4 kV
Standard
DIN EN 60730-1/DIN EN 60730-2-7
CFL, LED
Geeignet für moderne Leuchtmittel
Hugo Müller GmbH & Co KG
Karlstraße 90
DE-78054 VS-Schwenningen
+49 7720 80836
www.hugo-mueller.de
Das Gerät ist zur Verwendung für folgende Aufgaben
vorgesehen: Beleuchtungen im privaten und gewerblichen
Bereich, Straßen- und Schaufensterbeleuchtung, Steuerung
von Lüftungen, Motoren, Pumpen, Anlagen und
Anwesenheitssimulation etc.. Das Gerät ist ausschließlich
zum Einsatz in trockenen Räumen geeignet. Das Gerät ist
nicht geeignet für sicherheitsrelevante Aufgaben, wie z.B.
Fluchttüren, Brandschutzeinrichtungen etc.
Permanent Ein / Aus
8. Tastenfunktion
9. Bedienhinweis
10. Weitere Einstellungen
1. Wechsel vom Automatik-Modus in den Eingabe-Modus.
2. Zurück-Funktion (Eine Ebene zurück)
Gangreserve (ohne Netz): Taste / betätigen, das
Display schaltet ein.
Mit der Taste gelangen Sie in der
Programmierung immer einen Schritt / eine Ebene
zurück.
Am Schluss einer kompletten Eingabe erscheint
Ende. Bestätigen sie Ende mit wechseln Sie zum
Automatik-Modus zurück.
Am Schluss mancher Eingaben können Sie mit den
-Tasten zwischen Ende oder Weiter wählen.
Bestätigen Sie Weiter mit der -Taste werden die
Daten übernommen und Sie wechseln zum Anfang
der Eingabe zurück.
Bei Auswahl/Bestätigung von Ende während der
Eingabe, geht die Uhr ohne Übernahme der Daten in
den Automatik-Modus.
Menü-Punkt
Hauptmenü
Anwendungen
Programm Abfrage
Programm
Abfrage Schaltzeiten / Abfrage Speicherplatz
1. Eingabe-Modus: Auswahlmöglichkeit zwischen
verschiedenen Optionen.
2. Eingabe-Modus: Verändern der blinkenden Stelle.
Programm Löschen
Programm
Löschen der Schaltzeit(en). Sie haben die Möglichkeiten alle Kanäle, einen Kanal oder
einzelne Schaltzeiten zu löschen.
Datum-Zeit
Einstellungen
Einstellung Datum und Uhrzeit
1. Automatik-Modus: Ein- oder Ausschalten eines Kanals bis
zur nächsten programmierten Schaltzeit.
2. Automatik-Modus: Tastendruck länger als 3 sec. =
Permanentschaltung
Sommerzeit
Einstellungen
Sommerzeiteinstellungen
Sprache
Einstellungen
Sprachauswahl
/
1. Aktivieren der Schaltuhr durch Betätigen einer der Tasten
(Ohne Netzspannung).
2. Bestätigen der Auswahl oder der Programmierung (Eine
Ebene tiefer).
Werkseinstellungen
Einstellungen
Zurücksetzen auf Auslieferungszustand
Zähler
Optionen
Anzeige der Betriebsstunden und Schaltungen je Kanal und für die Schaltuhr gesamt
PIN-Code
Optionen
Sie können die Schaltuhr mit einem 4-stelligen PIN-Code sperren. Diesen Code
können Sie bearbeiten, aktivieren oder deaktivieren. Sollten Sie ihn vergessen haben,
wenden Sie sich bitte an unseren Kundendienst
11. Funktionsübersicht
12. Symbolerklärung
OK
OKOK
**Bei 2 Kanal-
Ausführung
OKOK OKOK OKOK OKOK
Kanal eingeschaltet / Programmierung EIN
Kanal ausgeschaltet / Programmierung AUS
erm
Für das aktuelle Datum ist eine Ferien- / Datums-Schaltung aktiv.
Aktueller Schaltzustand beruht auf programmierter Standardschaltzeit.
Akt. Schaltzustand beruht auf manueller Umschaltung des Programms und wird durch das
gespeicherte Programm bei der nächsten Schaltzeit geändert.
erm
Akt. Schaltzustand beruht auf manueller Umschaltung und bleibt permanent erhalten, bis manuell
zurückgesetzt wird.
Wochentage Montag ... Sonntag; im Programmier-Modus zeigen Unterstriche an, welche
Wochentage aktiviert sind.
Astrofunktion: Akt. Schaltzustand beruht auf Sonnenunter- oder -aufgang mit eventuell
programmierter Verschiebung.
Schaltuhr ist über PIN gesperrt; PIN-Eingabe erforderlich.
13. Schaltzeiten programmieren / Programmierung der Schaltzeiten
14. Astro Einstellungen
Zone = Land
PLZ = Postleitzahl
OK
OK
OK
OK
GMT
OK
OK
OK
N
S
W E
GMT
OK
OKOK
15. Programmierung über NFC (1)
16. Programmierung über Bluetooth (1)
www.hugo-mueller.de BA SC18x4easy SC28x3pro4 MP;de,en,fr,it – 23756 - 2019.07V04
Option
GB
Instruction Manual – Time switch Astro [SC18.x4 easy/ 1704x4 easy/ SC28x3 pro4 / 1724x3pro4 /173113 easy]
Connection diagram
1. Safety instructions
2. Initial operation
1 channel
!
The installation and assembly of electrical equipment
must be only carried out only by a skilled Person!
Otherwise fire danger or danger of an electric shock
exists!
!
Connect the supply voltage/frequency as stated on the
product label!
!
Warranty void if housing opened by unauthorised person!
!
The electronic circuit is protected against a wide range of
external influences. Incorrect operating may occur if
external influences exceed certain limits
The time switch is delivered in sleep-mode, the display is switched off.
Press / -button to wake it up.
The current date and time is already programmed and European daylight savings time is activated.
Select the desired language by pressing - buttons and confirm it by pressing . (Remark: By pressing you move one
step backwards from the current position)
If required, date, time and daylight savings time mode can be adjusted also by pressing -buttons and a subsequent
confirmation with .
When using the astro function it is obligatory to enter the geographical position of the place of the installation of the devic e.
Choose with -buttons between „Zone“ (predefined zip codes) and „Coordinates“ (longitude and latitude). Confirm your
choice again with . (The easiest way is choosing a predefined zip code within the „Zone“-menu.)
Enter the nearest zip code or the geographical coordinates with -buttons and confirm with
Finally, you can activate the Astro-program for the whole week (no offset) by confirming “Astro preprogrammed”! If you
choose “Astro not preprogrammed” you can individually program the Astro -function later in the programming menu. To
complete the initial operations confirm your choice with the button.
2 channels
3. Technical data
4. Service
5. Intended use
6. Battery
7. Permanent
Supply voltage
See device
Contact material (115V / 230V)
AgSnO
2
Contact material (12V / 24V)
AgNi
Type of protection
IP 20 to DIN EN 60529
Permitted ambiet temperature
-30°…+55°
Mode of oeration
1 BSTU
Degree of contamination
2
Rated surge voltage
4 kV
Standard
DIN EN 60730-1/DIN EN 60730-2-7
CFL, LED
Ideal for modern lamps
Hugo Müller GmbH & Co KG
Karlstraße 90
DE-78054 VS-Schwenningen
+49 7720 80836
www.hugo-mueller.de
The device fits for the particular use of the following tasks:
Illumination of private and industrial areas, street and shop-
window lightening, regulation of air conditioning, flushing,
motors, pumps, plants and machinery as well as to
simulate presence etc.
Operate the device in a dry room only! The installation must
be in accordance with the instruction manual. The device is
not qualified for security relevant tasks such as emergency
doors, fire protection equipment
Permanent ON / OFF
8. Key function
9. Handling advice
10. Additional adjustments
1. To access the Enter-mode from the automatic-mode.
2. To revert to the beginning of the current (sub-) menu.
The time switch is programmable without external
power supply after pressing the / -button.
To revert one step or one level back while in the
Enter-Mode press
After completion of a (sub-) menu confirming end
will return the device into the automatic-mode.
With - the choice changes from end to
continue. By confirming continue the time
switch returns to the beginning of the current (sub-)
menu.
When confirming end before completion, the time
switch returns to the automatic-mode without
saving the entered data.
Menu
Main menu
Application
Program query
Program
To query the programming steps and remaining memory locations
1. To adjust the flashing digit.
2. To scroll through a choice
Program delete
Program
Deletion of switching time(s). The program for all channels, single channels and single
programming steps within on channel can be deleted.
Date-Time
Adjustment
Adjustment of date and time
1. Automatic-mode: To switch the channel ON or OFF until
the next programming step occurs.
2. Automatic-mode: A push longer than 3 sec. = Permanent
switching status.
Summertime
Adjustment
Adjustment of the daylight saving time mode (ON/OFF)
Language
Adjustment
Choice of languages
/
1. To activate the time switch when operated without power
supply.
2. To confirm the selection or the entered data.
Factory Defaults
Adjustment
Reset to the state of delivery.
Counter
Options
Displays the hour counter and pulse counter for each channel and the time switch
itself.
PIN-Code
Options
The time switch can be locked with a 4-digit PIN-Code. The code can be adjusted,
activated and deactivated. If you have forgotten the Code please call customer service.
11. Menu overview
12. Symbol legend
OK
OKOK
**At 2 channel-
version
OKOK OKOK OKOK OKOK
Channel is switched ON
Channel is switched OFF
erm
For the current date the “holiday program” / “permanent by date” is activated
Standard programming step
Current state is based on a manual over-ride. The state will be cancelled with the next programming
step.
erm
Current state is based on a manual override. The state is permanent until terminated manual.
Days of the week Monday, Tuesday, ... Sunday;
The underscores indicate if the program is active for the days above.
Astro function: Current state is based on a sunrise or sunset taking into account an optionally adjusted Offset.
The time switch is locked; to unlock the device the PIN has to be entered.
13. New program
14. Astro adjustment
Zone = country
ZIP = zip code
OK
OK
OK
OK
GMT
OK
OK
OK
N
S
W E
GMT
OK
OKOK
15. Programming via NFC (1)
16. Programming via Bluetooth (1)
www.hugo-mueller.de BA SC18x4easy SC28x3pro4 MP;de,en,fr,it – 23756 - 2019.07V04
(1) Options
F

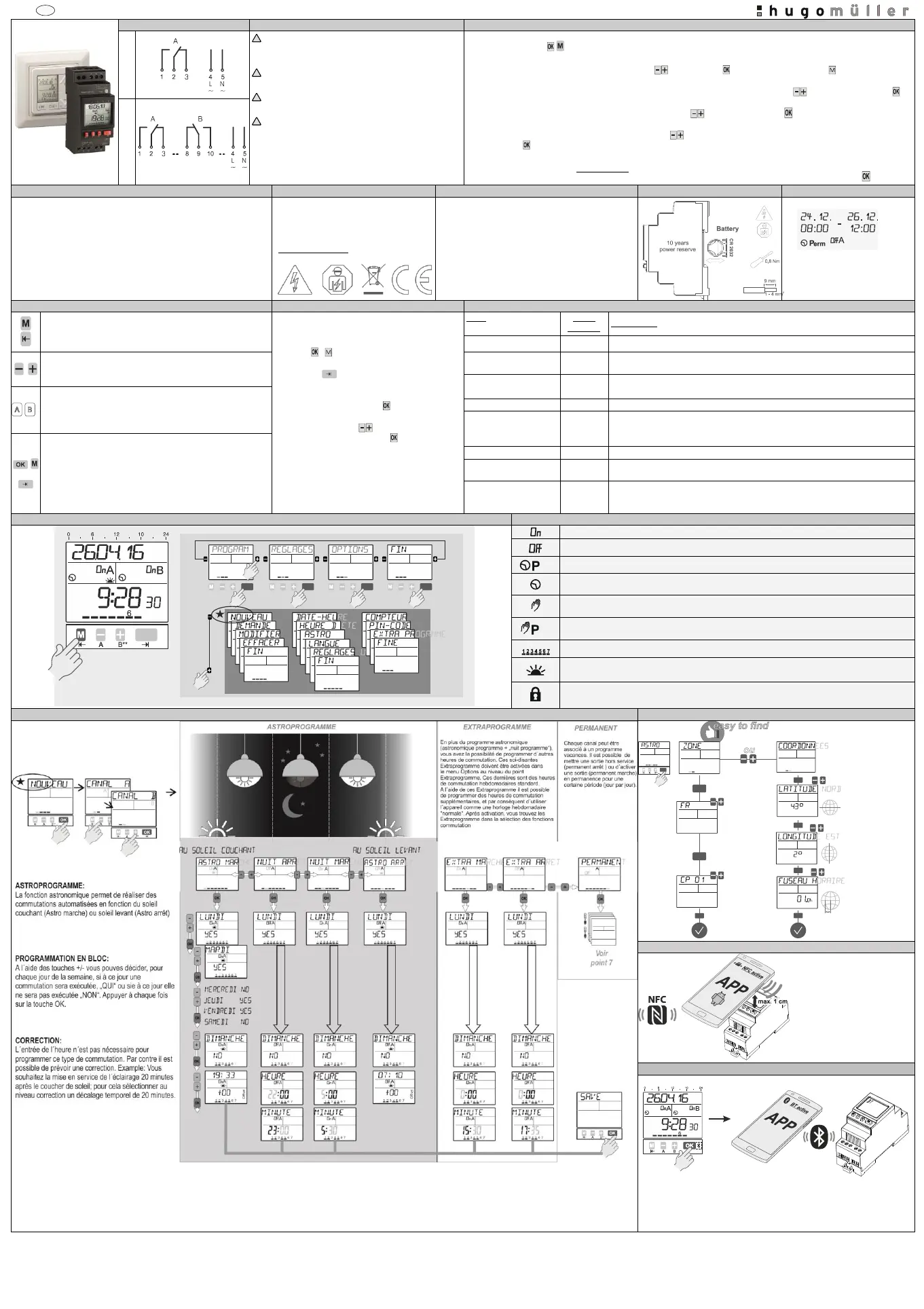

Mode d´emploi – Interrupteur horaire Astro [SC18.x4 easy/ 1704x4 easy/ SC28x3 pro4 / 1724x3pro4 /173113 easy]
Anschlussbilder
1. Instructions de sécurité
2. Erstinbetriebnahme
1 canal
!
L´ installation et le montage ne doivent être effectués que
par les électriciens! Sinon il y a danger d´incendie ou
d´électrocution.
!
Strictement respecter les indications de tension et de
fréquence mentionnées sur la plaque d´identité!
!
Aucun droit de garantie en cas de manipulations et de
modifications de l´appareil.
!
L´interrupteur est à installer de telle façon que celui-ci
ne soit pas soumis aux rayonnements perturbateurs
pouvant nuire à sa fonction.
A sa fourniture, l´interrupteur horaire est à l´état de veille, l´afficheur est etteint.
Actionner la touche / pour activer l´appareil.
La date et l´heure correspondent à la règle européenne pour l´horaire d´été.
Sélectionner le langage souhaité avec les touches et valider avec . (Remarque:Avec la touche vous pouvez toujours
revenir un pas en arrière)
Si nécessaire sélectionner la date, l´heure et la règle pour l´horaire d´été avec les touches et valider en actionnant .
Pour réaliser la fonction astro, il est nécessaire de donner la posit ion actuelle. Deux options “Zone” (prédéfini code postal) ou
“coordonnées“ peuvent êtres sélectionnées avec les touches . Valider en actionnant . (Recommandation:
Positionnement à l´aide de l´option „Zone “)
Sélectionner le code postal approprié avec les touches ou introduire les coordonnées exactes de votre position actuelle.
Valider avec .
Pour finir, vous décidez si vous souhaitez déjà activer les heures de commutation astronomiques (sans correction) pour toute
la semaine (sélection „Astro Preprogramme“) ou si vous souhaitez programmer la fonction astro de manière individuelle à un
moment ultérieur (sélection „Astro pas de preprogramme“). Terminez la mise en marche en pressant la touché .
2 caneaux
3. caractéristiques
4. Service
5. utilisation prévue
6. Battery
7. Permanent
Supply voltage
See device
Contact material (115V / 230V)
AgSnO2
Contact material 12V / 24V)
AgNi
Type of protection
IP 20 to DIN EN 60529
Permitted ambiet temperature
-30°…+55°
Mode of oeration
1 BSTU
Degree of contamination
2
Rated surge voltage
4 kV
Standard
DIN EN 60730-1/DIN EN 60730-2-7
CFL, LED
Ideal for modern lamps
Hugo Müller GmbH & Co KG
Karlstraße 90
DE-78054 VS-Schwenningen
+49 7720 80836
www.hugo-mueller.de
The device fits for the particular use of the following tasks:
Illumination of private and industrial areas, street and shop-
window lightening, regulation of air conditioning, flushing,
motors, pumps, plants and machinery as well as to
simulate presence etc.
Operate the device in a dry room only! The installation must
be in accordance with the instruction manual. The device is
not qualified for security relevant tasks such as emergency
doors, fire protection equipment.
Permanent Marche / Arret
8. Fonction des touches
9. Notes de service
10. Autres réglages
1. Passage du mode automatique au mode entrée de données.
2. Fonction un pas en arrière
Réserve de marche (hors-tension): Actionner la
touche / pendant une seconde, l´afficheur est
activé.
La touche permet d´avancer ou de reculer
d´un pas dans la programmation.
fin est visualisé à la fin d´une entrée de
données. Valider fin avec pour revenir au
mode automatique.
A l´aide des touches passer de fin à
continuer et valider avec pour revenir à
l´entrée des données.
La sélection fin pendant l´entrée des données
déclenche le passage au mode automatique, les
données ne sont pas enregistrées.
Menu
Menu-
principal
Applications
Programme demande
Programme
Heures de commutation / nombre de pas de programme
1. Mode entrée de données: Sélection de plusieurs options.
2. Mode entrée de données: déplacement de la position
clignotante..
Programme effacer
Programme
Permet d´effacer le programme sur tous les canaux, ou sur un seul canal ou seulement
des pas de programme. .
Date - Heure
Réglages
Programmation de la date et de l´heure
1. Mode automatique: Marche/arrêt d´un canal jusqu´à la
prochaine commutation programmée.
2. Mode automatique : Touche actionnée plus de
3 secondes = état permanent
Heure d été
Réglages
Réglage de l´horaire été / hiver
Langage
Réglages
Choix du langage
/
1. Activer l´interrupteur en actionnant la touche pendant
plus de 1 seconde (appareil hors-tension)
2. Valider la sélection ou la programmation.
Réglages usine
Réglages
Remise à zero, c´est à dire retour à l´état de livraison
Compteur
Options
Affichage des heures de marche et du nombre de commutations pour chaque canal et
affichage du total de l´interrupteur horaire
PIN-Code
Options
L´interrupteur horaire peut être verrouillé grâce à un code PIN de 4 chiffres. Ce code
peut être modifié, activé ou désactivé. En cas d´oubli ou de perte de ce code, contacter
notre service àprès-vente.
11. Sommaire des fonctions
12. Légende des symboles
OK
OKOK
**At 2 channel-
version
OKOK OKOK OKOK OKOK
Canal marche
Canal arrêt
erm
Un programme vacances ou daté est activé pour la date actuelle.
L´état actuel est basé sur un horaire de commutation standard.
L´état actuel est issu d´une commutation manuelle. Cet état sera modifié par le programme à la
prochaine commutation.
erm
L´état actuel est basé sur une commutation manuelle. Cet état sera modifié par la prochaine action
manuelle.
Jours de semaine lundi … dimanche; les jours soulignés sont activés.
Fonction astro: L´état actuel est basé sur le soleil couchant ou levan t avec éventuellement un
décalage programmé.
L´interrupteur horaire est verrouillé; la connaissance du PIN est indispensable pour déverrouiller
l´appareil.
13. Programmer une commutation
14. Astro réglage
Zone = Pays
CP = code postal
OK
OK
OK
OK
GMT
OK
OK
OK
N
S
W E
GMT
OK
OKOK
15. Programmation avec NFC (1)
16. Programmation avec Bluetooth (1)

Produkspesifikasjoner

Merke: Muller
Kategori: Ikke kategorisert
Modell: SC 28.23 pro4

Trenger du hjelp?

Hvis du trenger hjelp med Muller SC 28.23 pro4 still et spørsmål nedenfor, og andre brukere vil svare deg


Ikke kategorisert Muller Manualer

Muller

Muller SC 28.23 pro4 Bruksanvisning

12 September 2025
Muller

Muller VS 14.18 Bruksanvisning

11 September 2025
Muller

Muller SC 98.47 pro Bruksanvisning

11 September 2025
Muller

Muller SC 98.10 pro4 Bruksanvisning

11 September 2025
Muller

Muller SC 98.40 knx Bruksanvisning

11 September 2025
Muller

Muller SC 44.11 pro4 Bruksanvisning

11 September 2025
Muller

Muller SC 93.20 pro Bruksanvisning

11 September 2025
Muller

Muller EA 46.22 pro4 Bruksanvisning

6 Januar 2025
Muller

Muller AS 10.00 knx Bruksanvisning

6 Januar 2025
Muller

Muller GS 70.00 knx Bruksanvisning

6 Januar 2025

Ikke kategorisert Manualer

Nyeste Ikke kategorisert Manualer

Biltema

Biltema 14-183 Bruksanvisning

12 September 2025
Biltema

Biltema 43-180 Bruksanvisning

12 September 2025
Biltema

Biltema 15-812 Bruksanvisning

12 September 2025
Biltema

Biltema 36-8030 Bruksanvisning

12 September 2025
Biltema

Biltema 38-786 Bruksanvisning

12 September 2025
Biltema

Biltema 45-878 Bruksanvisning

12 September 2025
Ilve

Ilve ILO60DCX Bruksanvisning

12 September 2025
DS18

DS18 SLG-FKP6V2 Bruksanvisning

12 September 2025
Biltema

Biltema 19-0020 Bruksanvisning

12 September 2025
Biltema

Biltema 65-262 Bruksanvisning

12 September 2025
