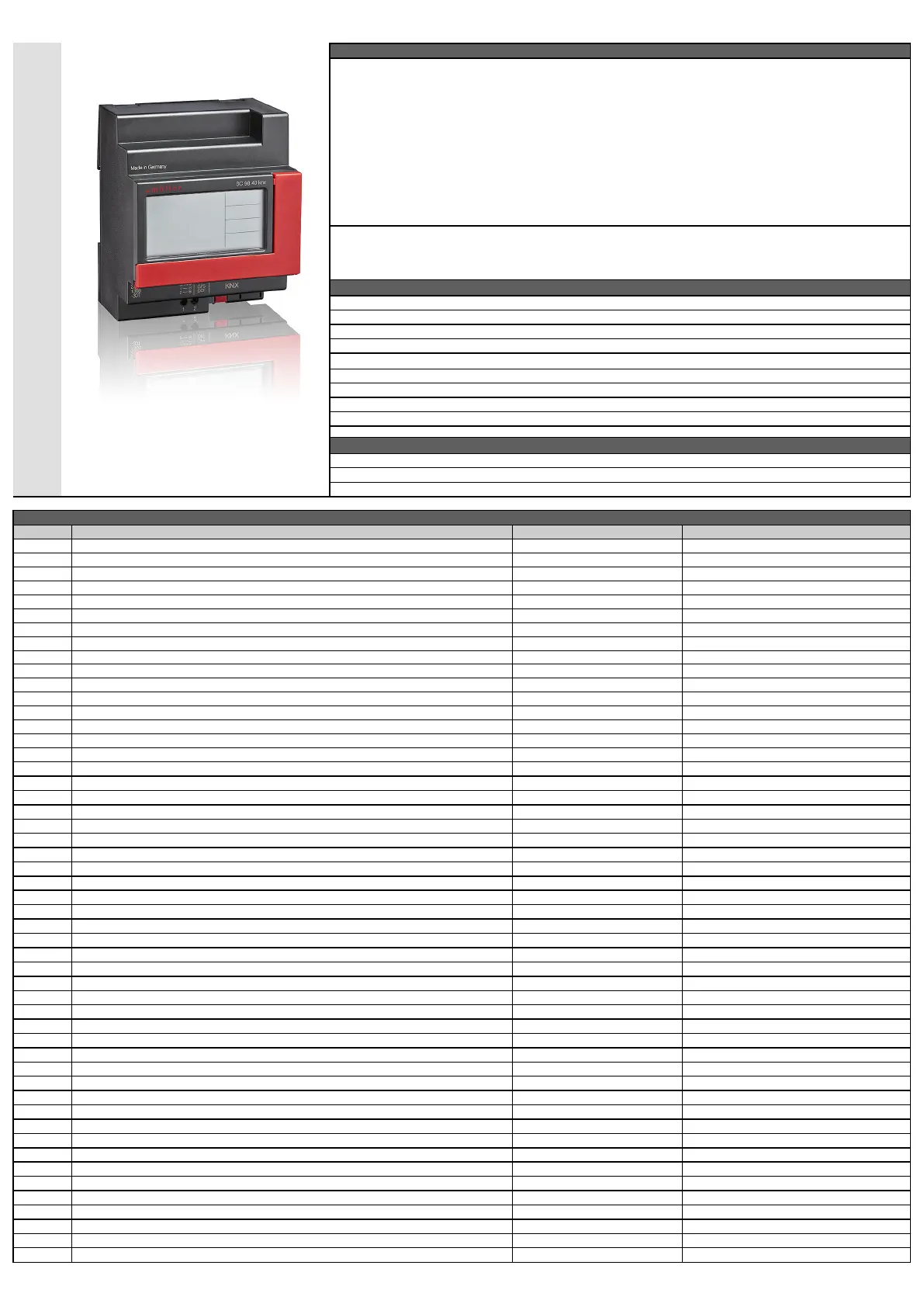

BA SC9840knx Anwendungsprogramm HM, DE GB - 23265 - ED - V02

BEDIENUNGSANLEITUNG DEUTSCH – SEITE 1 / 4

DEUTSCH

Anwendungsprogramm

„SC 98.40 knx„

Verwendung: KNX Jahresschaltuhr SC 98.40 knx

Verwendung:

Die KNX Jahresschaltuhr SC 98.40 knx kann folgende Daten auf den KNX Bus senden bzw. hat folgende Funktionen:



Schalten [1 Bit]: Zeitabhängiges Schalten (Tages-, Wochen-, Jahres- und Permanentprogramm)



Priorität [2 Bit]: Zwangsgeführtes Schalten durch Prioritätstelegramme



Wertgeber [1 Byte]: Sendet eine 1 Byte ganze Zahl



Wertgeber [2 Byte]: Sendet eine 2 Byte ganze Zahl



Gleitkommazahl [2 Byte]: Sendet eine 2 Byte Gleitkommazahl



Gleitkommazahl [4 Byte]: Sendet eine 4 Byte Gleitkommazahl



Szenenkontrolle [1 Byte]: Szene 1-64



HLK [1 Byte]: Heizung, Lüftung und Klimatechnik



4x Logikgatter: Mit UND/ODER/EXKLUSIV ODER/UND MIT RÜCKFÜHRUNG

Jeweils mit bis zu 4 Logikeingängen, welche zwischen internen (Schaltuhr, Ausgänge der anderen Logikgatter) und

externen Eingabewerten (vom Bus) wählbar sind. Die Ausgabe kann zwischen 1 Bit u. 1 Byte Werten gewählt

werden

Bitte beachten Sie:

 Die Funktion/Bedienung u. Installation der Schaltuhr entnehmen Sie bitte der Schaltuhr beigefügten Anleitung!

 Die Übernahme der Winter/Sommerzeit durch die Schaltuhr und von der Schaltuhr kann bis zu einer Minute dauern!

 Bitte beachten / berücksichtigen Sie die Auflösungen des 2 Bytes Datentyps (siehe KNX Spezifikation)!



Zahlen können auch wie folgt eingegeben werden. Bsp.: 2e1 == 20 oder 4,321e3 == 4321

Technische Daten: KNX Jahresschaltuhr SC 98.40 knx

Anschluss-Spannung:

über KNX-Busspannung (Nennspannung 29V)

Busstrom:

max. 25 mA

Bussystem:

KNX

Schutzart:

IP 20 nach DIN EN 60529

Umgebungstemperatur:

-30°C … 55°C

Prüfzeichen:

Gehäuse:

selbstverlöschendes Thermoplast

Montageart:

35 mm Profilschiene (DIN EN 60715)

Anschlussart:

KNX-Busklemme

Technische Änderungen vorbehalten

Applikationsprogramm

Hersteller:

Hugo Müller GmbH & Co KG

Programmname:

Test Project SC98.40 knx V1.8

Installation:

Installieren Sie das Applikationsprogramm als Testprojekt

Kommunikationsobjekte 1 - 51

Nummer

Name

Objektfunktion

Datentyp

Datum

Senden/Empfang

11.001 Datum

Zeit

Senden/Empfang

10.001 Tageszeit

Datum/Zeit anfragen

Empfang

1.017 1 Bit

Schalten Kanal A

Senden

1.001 1 Bit

Schalten Kanal B

Senden

1.001 1 Bit

Schalten Kanal C

Senden

1.001 1 Bit

Schalten Kanal D

Senden

1.001 1 Bit

Priorität Kanal A

Senden

2.* 2 Bit

Priorität Kanal B

Senden

2.* 2 Bit

Priorität Kanal C

Senden

2.* 2 Bit

Priorität Kanal D

Senden

2.* 2 Bit

Ganze Zahl 1 Byte Kanal A

Senden

5.* 1 Byte

Ganze Zahl 1 Byte Kanal B

Senden

5.* 1 Byte

Ganze Zahl 1 Byte Kanal C

Senden

5.* 1 Byte

Ganze Zahl 1 Byte Kanal D

Senden

5.* 1 Byte

Ganze Zahl 2 Byte Kanal A

Senden

7.* 2 Byte

Ganze Zahl 2 Byte Kanal B

Senden

7.* 2 Byte

Ganze Zahl 2 Byte Kanal C

Senden

7.* 2 Byte

Ganze Zahl 2 Byte Kanal D

Senden

7.* 2 Byte

Gleitkommazahl 2 Byte Kanal A

Senden

9.* 2 Byte

Gleitkommazahl 2 Byte Kanal B

Senden

9.* 2 Byte

Gleitkommazahl 2 Byte Kanal C

Senden

9.* 2 Byte

Gleitkommazahl 2 Byte Kanal D

Senden

9.* 2 Byte

Gleitkommazahl 4 Byte Kanal A

Senden

14.* 4 Byte

Gleitkommazahl 4 Byte Kanal B

Senden

14.* 4 Byte

Gleitkommazahl 4 Byte Kanal C

Senden

14.* 4 Byte

Gleitkommazahl 4 Byte Kanal D

Senden

14.* 4 Byte

Szene Kanal A

Senden

17.001 Szenennummer

Szene Kanal B

Senden

17.001 Szenennummer

Szene Kanal C

Senden

17.001 Szenennummer

Szene Kanal D

Senden

17.001 Szenennummer

HLK Kanal A

Senden

20.102 HLK

HLK Kanal B

Senden

20.102 HLK

HLK Kanal C

Senden

20.102 HLK

HLK Kanal D

Senden

20.102 HLK

Wert Priorität Kanal A Aus

Empfang

1.003 1 Bit

Wert Priorität Kanal A Ein

Empfang

1.003 1 Bit

Wert Priorität Kanal B Aus

Empfang

1.003 1 Bit

Wert Priorität Kanal B Ein

Empfang

1.003 1 Bit

Wert Priorität Kanal C Aus

Empfang

1.003 1 Bit

Wert Priorität Kanal C Ein

Empfang

1.003 1 Bit

Wert Priorität Kanal D Aus

Empfang

1.003 1 Bit

Wert Priorität Kanal D Ein

Empfang

1.003 1 Bit

Wert Ganze Zahl 1 Byte Kanal A Aus

Empfang

5.* 1 Byte

Wert Ganze Zahl 1 Byte Kanal A Ein

Empfang

5.* 1 Byte

Wert Ganze Zahl 1 Byte Kanal B Aus

Empfang

5.* 1 Byte

Wert Ganze Zahl 1 Byte Kanal B Ein

Empfang

5.* 1 Byte

Wert Ganze Zahl 1 Byte Kanal C Aus

Empfang

5.* 1 Byte

Wert Ganze Zahl 1 Byte Kanal C Ein

Empfang

5.* 1 Byte

Wert Ganze Zahl 1 Byte Kanal D Aus

Empfang

5.* 1 Byte

Wert Ganze Zahl 1 Byte Kanal D Ein

Empfang

5.* 1 Byte

BA SC9840knx Anwendungsprogramm HM, DE GB - 23265 - ED - V02

BEDIENUNGSANLEITUNG DEUTSCH – SEITE 2 / 4

Kommunikationsobjekte 52 - 137

Nummer

Name

Objektfunktion

Datentyp

Wert Ganze Zahl 2 Byte Kanal A Aus

Empfang

7.* 2 Byte

Wert Ganze Zahl 2 Byte Kanal A Ein

Empfang

7.* 2 Byte

Wert Ganze Zahl 2 Byte Kanal B Aus

Empfang

7.* 2 Byte

Wert Ganze Zahl 2 Byte Kanal B Ein

Empfang

7.* 2 Byte

Wert Ganze Zahl 2 Byte Kanal C Aus

Empfang

7.* 2 Byte

Wert Ganze Zahl 2 Byte Kanal C Ein

Empfang

7.* 2 Byte

Wert Ganze Zahl 2 Byte Kanal D Aus

Empfang

7.* 2 Byte

Wert Ganze Zahl 2 Byte Kanal D Ein

Empfang

7.* 2 Byte

Wert Gleitkommazahl 2 Byte Kanal A Aus

Empfang

9.* 2 Byte

Wert Gleitkommazahl 2 Byte Kanal A Ein

Empfang

9.* 2 Byte

Wert Gleitkommazahl 2 Byte Kanal B Aus

Empfang

9.* 2 Byte

Wert Gleitkommazahl 2 Byte Kanal B Ein

Empfang

9.* 2 Byte

Wert Gleitkommazahl 2 Byte Kanal C Aus

Empfang

9.* 2 Byte

Wert Gleitkommazahl 2 Byte Kanal C Ein

Empfang

9.* 2 Byte

Wert Gleitkommazahl 2 Byte Kanal D Aus

Empfang

9.* 2 Byte

Wert Gleitkommazahl 2 Byte Kanal D Ein

Empfang

9.* 2 Byte

Wert Gleitkommazahl 4 Byte Kanal A Aus

Empfang

14.* 4 Byte

Wert Gleitkommazahl 4 Byte Kanal A Ein

Empfang

14.* 4 Byte

Wert Gleitkommazahl 4 Byte Kanal B Aus

Empfang

14.* 4 Byte

Wert Gleitkommazahl 4 Byte Kanal B Ein

Empfang

14.* 4 Byte

Wert Gleitkommazahl 4 Byte Kanal C Aus

Empfang

14.* 4 Byte

Wert Gleitkommazahl 4 Byte Kanal C Ein

Empfang

14.* 4 Byte

Wert Gleitkommazahl 4 Byte Kanal D Aus

Empfang

14.* 4 Byte

Wert Gleitkommazahl 4 Byte Kanal D Ein

Empfang

14.* 4 Byte

Wert Szene Kanal A Aus

Empfang

17.001 Szenennummer

Wert Szene Kanal A Ein

Empfang

17.001 Szenennummer

Wert Szene Kanal B Aus

Empfang

17.001 Szenennummer

Wert Szene Kanal B Ein

Empfang

17.001 Szenennummer

Wert Szene Kanal C Aus

Empfang

17.001 Szenennummer

Wert Szene Kanal C Ein

Empfang

17.001 Szenennummer

Wert Szene Kanal D Aus

Empfang

17.001 Szenennummer

Wert Szene Kanal D Ein

Empfang

17.001 Szenennummer

Wert HLK Kanal A Aus

Empfang

20.102 HLK

Wert HLK Kanal A Ein

Empfang

20.102 HLK

Wert HLK Kanal B Aus

Empfang

20.102 HLK

Wert HLK Kanal B Ein

Empfang

20.102 HLK

Wert HLK Kanal C Aus

Empfang

20.102 HLK

Wert HLK Kanal C Ein

Empfang

20.102 HLK

Wert HLK Kanal D Aus

Empfang

20.102 HLK

Wert HLK Kanal D Ein

Empfang

20.102 HLK

Logikgatter 1 Kommunikationsobjekt I

Empfang

1.001 1 Bit

Logikgatter 1 Kommunikationsobjekt II

Empfang

1.001 1 Bit

Logikgatter 1 Kommunikationsobjekt III

Empfang

1.001 1 Bit

Logikgatter 1 Kommunikationsobjekt IV

Empfang

1.001 1 Bit

Logikgatter 1 Ausgabewert Bit

Senden

1.001 1 Bit

Logikgatter 1 Ausgabewert Byte

Senden

5.* 1 Byte

100

Logikgatter 2 Kommunikationsobjekt I

Empfang

1.001 1 Bit

101

Logikgatter 2 Kommunikationsobjekt II

Empfang

1.001 1 Bit

102

Logikgatter 2 Kommunikationsobjekt III

Empfang

1.001 1 Bit

103

Logikgatter 2 Kommunikationsobjekt IV

Empfang

1.001 1 Bit

104

Logikgatter 2 Ausgabewert Bit

Senden

1.001 1 Bit

106

Logikgatter 2 Ausgabewert Byte

Senden

5.* 1 Byte

108

Logikgatter 3 Kommunikationsobjekt I

Empfang

1.001 1 Bit

109

Logikgatter 3 Kommunikationsobjekt II

Empfang

1.001 1 Bit

110

Logikgatter 3 Kommunikationsobjekt III

Empfang

1.001 1 Bit

111

Logikgatter 3 Kommunikationsobjekt IV

Empfang

1.001 1 Bit

112

Logikgatter 3 Ausgabewert Bit

Senden

1.001 1 Bit

114

Logikgatter 3 Ausgabewert Byte

Senden

5.* 1 Byte

116

Logikgatter 4 Kommunikationsobjekt I

Empfang

1.001 1 Bit

117

Logikgatter 4 Kommunikationsobjekt II

Empfang

1.001 1 Bit

118

Logikgatter 4 Kommunikationsobjekt III

Empfang

1.001 1 Bit

119

Logikgatter 4 Kommunikationsobjekt IV

Empfang

1.001 1 Bit

120

Logikgatter 4 Ausgabewert Bit

Senden

1.001 1 Bit

122

Logikgatter 4 Ausgabewert Byte

Senden

5.* 1 Byte

124

Sommer- Winterzeit Ankündigung, 1(True)=Sommer, 0(False)=Winter

Senden

1.002 1 Bit

125

Zeitempfänger Zustand (0=OK, 1=nicht OK)

Senden

1.005 1 Bit

126

Prozent Kanal A

Senden

5.001 Prozent

127

Prozent Kanal B

Senden

5.001 Prozent

128

Prozent Kanal C

Senden

5.001 Prozent

129

Prozent Kanal D

Senden

5.001 Prozent

130

Wert Prozent Kanal A Aus

Empfang

5.001 Prozent

131

Wert Prozent Kanal A Ein

Empfang

5.001 Prozent

132

Wert Prozent Kanal B Aus

Empfang

5.001 Prozent

133

Wert Prozent Kanal B Ein

Empfang

5.001 Prozent

134

Wert Prozent Kanal C Aus

Empfang

5.001 Prozent

135

Wert Prozent Kanal C Ein

Empfang

5.001 Prozent

136

Wert Prozent Kanal D Aus

Empfang

5.001 Prozent

137

Wert Prozent Kanal D Ein

Empfang

5.001 Prozent

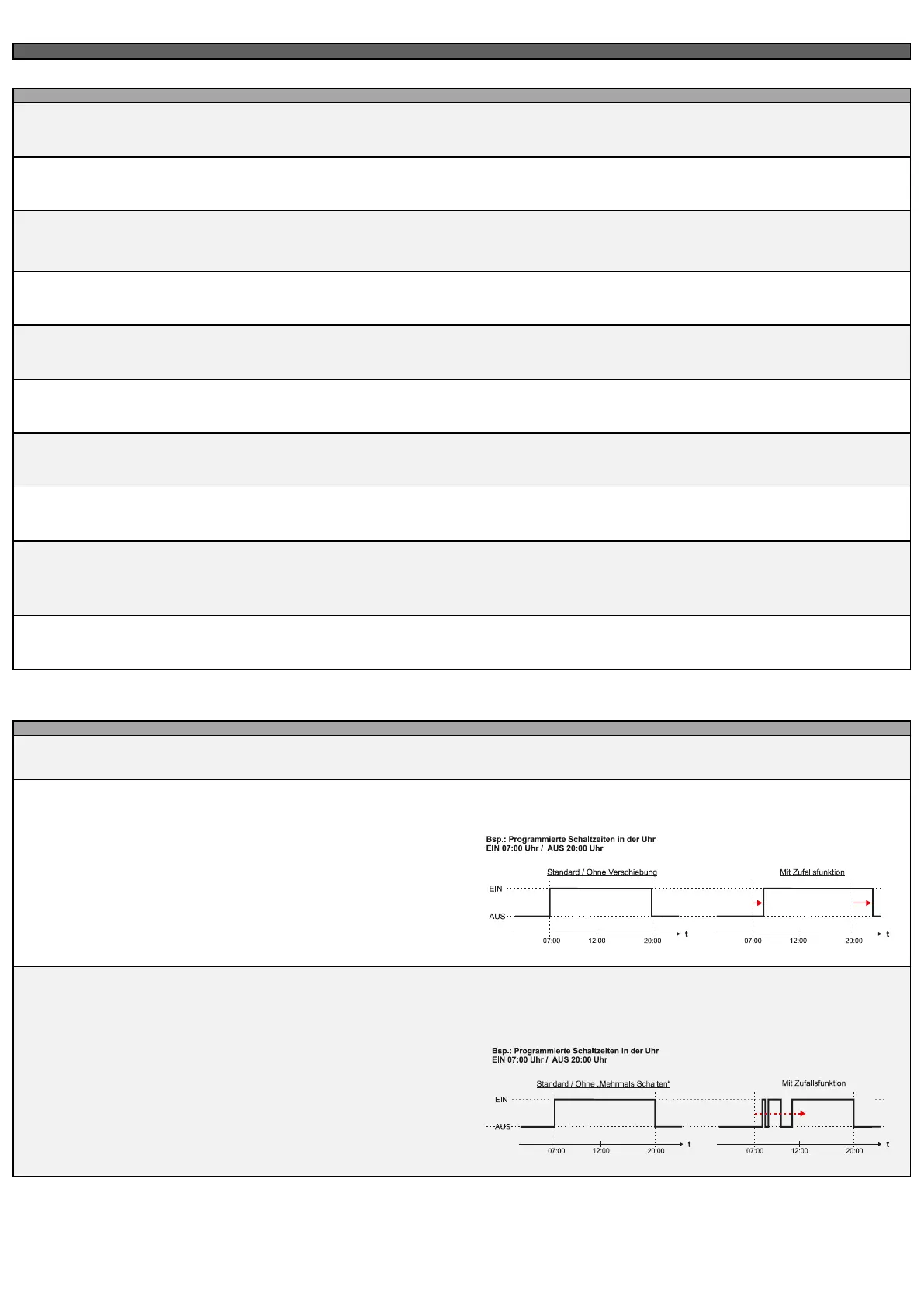

BA SC9840knx Anwendungsprogramm HM, DE GB - 23265 - ED - V02

BEDIENUNGSANLEITUNG DEUTSCH – SEITE 3 / 4

Parameter Kanal A / B / C / D

Auswahlmöglichkeiten „Funktion Kanal A / B / C / D“ (für jeden Kanal separat einstellbar):

Auswahl

Unterauswahl

Mögliche Werteingabe

Erläuterung

╚> Keine - - -

╚> Schalten -

Entsprechend der in der Schaltuhr programmierten Schaltzeiten* wird ein Schaltbit

mit dem Wert „1“ für die

Einschaltung bzw. dem Wert „0“ für die Ausschaltung auf den Bus gesendet.

╚> Priorität

=> Priorität Kanal Ein

=> Priorität Kanal Aus



Priorität



Keine Priorität

„Priorität“ bedeutet, dass der Empfänger zwangsgeführt wird und den Schaltzustand der Schaltuhr

ausführt, beispielsweise eine programmierte Ein- oder Ausschaltung. Sonstige 1 Bit Schaltobjekte die den

Empfänger anschließend erreichen, werden gespeichert aber nicht ausgeführt solange die

Prioritätsschaltung aktiv ist. Wird daraufhin „Keine Priorität“ an den Empfänger gesendet, wird die

Zwangsführung beendet und 1 Bit Schaltobjekte werden wieder direkt ausgeführt.*

╚> Wertgeber 1 Byte

=> Wert Kanal Ein

=> Wert Kanal Aus



0 - 255

Entsprechend der in der Schaltuhr programmierten Schaltzeiten wird der in der ETS parametrierte Wert (

Byte) bei Ein- und Ausschaltung des Kanals auf den Bus gesendet.*

╚> Wertgeber 2 Byte

=> Wert Kanal Ein

=> Wert Kanal Aus



0 - 65535

Entsprechend der in der Schaltuhr programmierten Schaltzeiten wird der in der ETS parametrierte Wert (2

Byte) bei Ein- und Ausschaltung des Kanals auf den Bus gesendet.*

╚> Gleitkommazahl 2 Byte

=> 2 Byte Float Kanal Ein

=> 2 Byte Float Kanal Aus



-671088,64 – 670760,96

Entsprechend der in der Schaltuhr programmierten Schaltzeiten wird der in der ETS parametrierte Wert

(Gleitkommazahl 2 Byte) für die Ein- und Ausschaltung des Kanals auf den Bus gesendet.*

╚> Gleitkommazahl 4 Byte

=> 4 Byte Float Kanal Ein

=> 4 Byte Float Kanal Aus



IEEE 754

Entsprechend der in der Schaltuhr programmierten Schaltzeiten* wird der in der ETS parametrierte Wert

(Gleitkommazahl 4 Byte) bei Ein- und Ausschaltung des Kanals auf den Bus gesendet.

╚> Szene

=> Szene Kanal Ein

=> Szene Kanal Aus



1 - 64

Entsprechend der in der Schaltuhr programmierten Schaltzeiten wird der in der ETS parametrierte Wert

(Szene) bei Ein- und Ausschaltung des Kanals auf den Bus gesendet.*

╚> HLK

=> HLK Kanal Ein

=> HLK Kanal Aus



Auto



Komfort



Standby



ECO



Frostschutz

Entsprechend der in der Schaltuhr programmierten Schaltzeiten wird der in der ETS festgelegte HLK-

Datentyp (Auto / Komfort / Standby / ECO / Frostschutz) bei Ein- und Ausschaltung des Kanals auf den

Bus gesendet.*

╚> Prozent

=> Prozent Kanal Ein

=> Prozent Kanal Aus



0 – 100%

Entsprechend der in der Schaltuhr programmierten Schaltzeiten wird der in der ETS parametrierte Wert

(Prozent) bei Ein- und Ausschaltung des Kanals auf den Bus gesendet.*

* Die Werte für die Ein- bzw. Ausschaltung können jederzeit per Bus Kommunikationsobjekte verändert werden. Entsprechend der in der Schaltuhr programmierten Schaltzeiten wird der in der ETS oder per Bus parametrierte Wert bei Ein- und

Ausschaltung d
