Sichere Montage

Beachten Sie die Sicherheitshinweise bei der Monta-

ge des Sonderzubehörs.

WARNUNG‒Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den

Kopf ziehen oder sich darin einwickeln und ersti-

cken.

▶ Verpackungsmaterial von Kindern fernhalten.

▶ Kinder nicht mit Verpackungsmaterial spielen las-

sen.

WARNUNG‒Stromschlaggefahr!

Scharfkantige Bauteile innerhalb des Geräts können

das Anschlusskabel beschädigen.

▶ Das Anschlusskabel nicht knicken oder einklem-

men.

WARNUNG‒Verletzungsgefahr!

Bauteile innerhalb des Geräts können scharfkantig

sein.

▶ Schutzhandschuhe tragen.

Der Geruchsfilter bleibt nach dem Regenerieren lan-

ge Zeit heiß.

▶ Den Geruchsfilter direkt nach dem Regenerieren

nicht berühren, sondern abkühlen lassen.

WARNUNG‒Brandgefahr!

Ein nicht-regenerierbarer Geruchsfilter kann sich im

Backofen entzünden.

▶ Nur regenerierbare Geruchsfilter regenerieren.

ACHTUNG!

Wenn ein regenerierbarer Geruchsfilter herunterfällt,

kann er beschädigt werden. Die Beschädigungen

sind von außen nicht immer sichtbar.

▶ Den heruntergefallenen regenerierbaren Geruchs-

filter entsorgen und ersetzen.

Allgemeine Hinweise

¡ Lesen Sie diese Anleitung sorgfältig.

¡ Bewahren Sie die Anleitung sowie die

Produktinformationen für einen späteren

Gebrauch oder Nachbesitzer auf.

¡ Nur bei fachgerechtem Einbau entspre-

chend der Montageanleitung ist die Si-

cherheit beim Gebrauch gewährleistet.

Der Installateur ist für das einwandfreie

Funktionieren am Aufstellungsort verant-

wortlich.

¡ Diese Anleitung richtet sich an den Mon-

teur des Sonderzubehörs.

¡ Nur eine konzessionierte Fachkraft darf

das Gerät anschließen.

¡ Vor der Durchführung jeglicher Arbeiten

die Stromzufuhr abstellen.

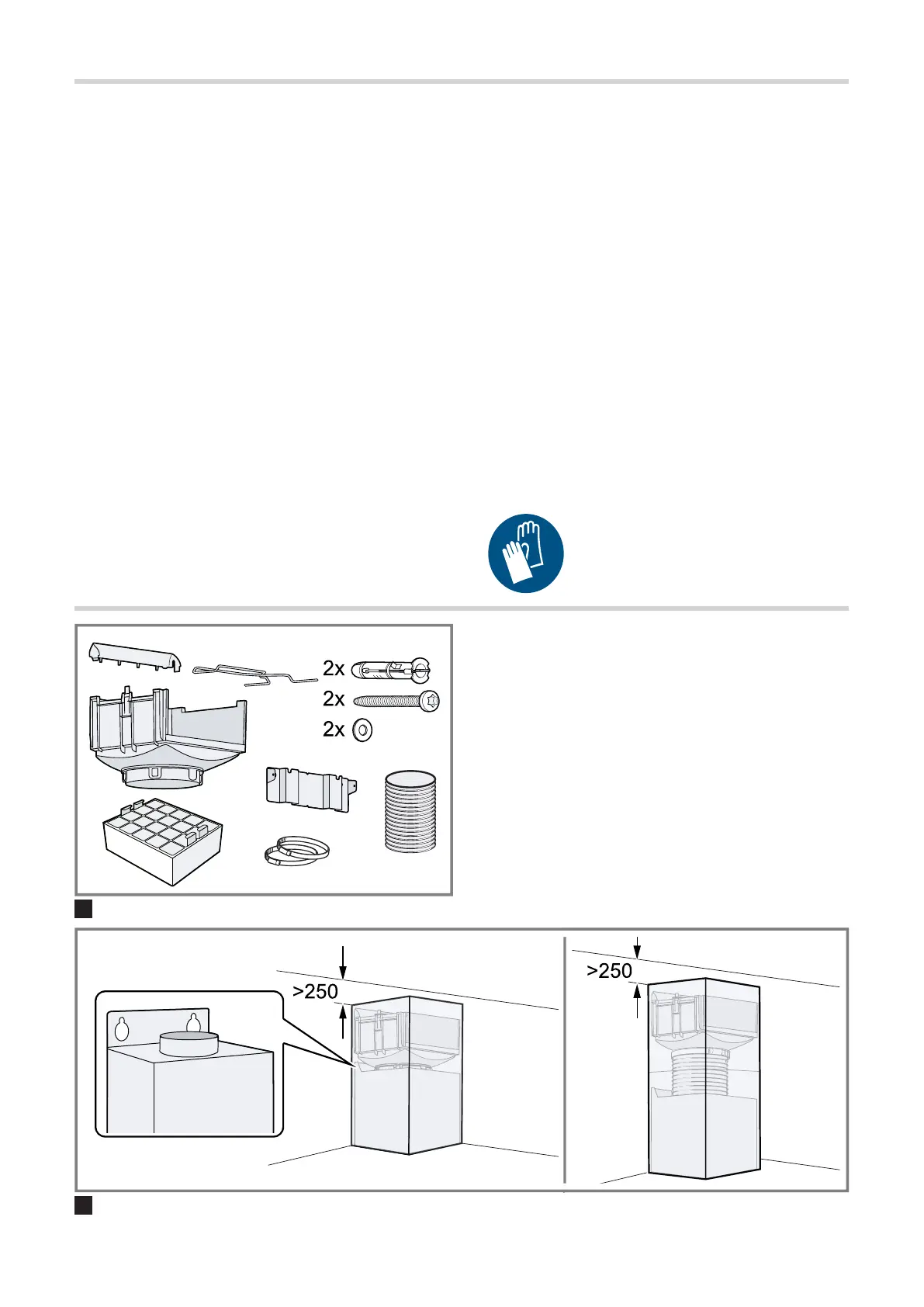

Lieferumfang

Prüfen Sie nach dem Auspacken alle Teile auf Trans-

portschäden und die Vollständigkeit der Lieferung.

→Abb.

Das Umluftmodul kann entweder auf der Dunstab-

zugshaube oder an der Wand montiert werden.

→Abb.

Wand prüfen

1. Sicherstellen, dass sich im Bereich der Bohrungen

keine Stromleitungen, Gasrohre oder Wasserrohre

befinden.

2. Die Wand prüfen, ob sie senkrecht und ausrei-

chend tragfähig ist.

3. Die Bohrlochtiefe entsprechend der Schraubenlän-

ge bohren.

Die Dübel müssen einen festen Halt haben.

4. Hinweis:Die beiliegenden Schrauben und Dübel

sind für massives Mauerwerk geeignet. Für andere

Konstruktionen passendes Befestigungsmaterial

verwenden, z.B. Rigips, Porenbeton, Poroton-

Mauerziegel.

Die beiliegenden Schrauben und Dübel verwen-

den.

Umluftmodul vorbereiten

1. Um den Drahtbügel am Umluftmodul zu befesti-

gen, den Drahtbügel leicht zusammendrücken und

in die dafür vorgesehenen Löcher schieben.

→Abb.

2. Die Luftleitschiene am Umluftmodul befestigen.

→Abb.

Umluftmodul auf Lüfterkasten montieren

Hinweis:Die Position des Umluftmoduls bezieht sich

immer auf die Oberkante der Kaminverblendung.

1. Das Umluftmodul auf der Dunstabzugshaube be-

festigen.

→Abb.

2. Den Geruchsfilter einsetzen und den Drahtbügel

einrasten. Dazu die Lasche des Drahtbügels leicht

nach innen drücken. Prüfen, dass der Drahtbügel

fest sitzt.

→Abb.

3. Das Netzkabel durch die vorgesehene Öffnung

führen.

Das Netzkabel nicht knicken.

4. Die Stromverbindung herstellen.

5. Die äußere Kaminverblendung auf dem Gerät auf-

setzen. Die Seitenbleche der Kaminverblendung

leicht auseinanderbiegen, hinter dem Umluftmodul

einhängen und zusammendrücken.

→Abb.

6. Die äußere Kaminverblendung mit zwei Schrauben

von unten am Gerät befestigen.

Umluftmodul an der Wand montieren

Hinweis:Die Position des Umluftmoduls bezieht sich

immer auf die Oberkante der Kaminverblendung.

1. Das Umluftmodul an der Wand montieren.

‒ Die Verrohrung herstellen.

‒ Die Position des Haltewinkels ausmessen und

anzeichnen.

‒ Die Löcher mit einem Durchmesser von 8mm

und einer Bohrtiefe von 60mm bohren.

‒ Die Dübel wandbündig eindrücken.

‒ Den Haltewinkel bis auf 5mm anschrauben,

das Umluftmodul einhängen und die Schrauben

handfest anziehen.

→Abb.

2. Den Geruchsfilter einsetzen und den Drahtbügel

einrasten. Dazu die Lasche des Drahtbügels leicht

nach innen drücken. Prüfen, dass der Drahtbügel

fest sitzt.

→Abb.

3. Das Netzkabel durch die vorgesehene Öffnung

führen.

Das Netzkabel nicht knicken.

4. Die Stromverbindung herstellen.

5. Die beiden Teile der Kaminverblendung ineinan-

der schieben.

Produkspesifikasjoner

Merke:	Neff
Kategori:	eksoshette
Modell:	Z51FXJ0X0
Vekt:	2499 g
Bredde:	253 mm
Dybde:	200 mm
Høyde:	193 mm
Pakkevekt:	3800 g
Merkekompatibilitet:	Neff
Produkter per pall:	32 stykker
Produktfarge:	Black, Silver, White
Pakkedybde:	400 mm
Pakkehøyde:	405 mm
Pakkebredde:	300 mm
Modell/Type:	Resirkuleringssett til kjøkkenhette
Pallens bruttolengde:	1200 mm
Pallens bruttobredde:	800 mm
Pallens bruttohøyde:	1800 mm
