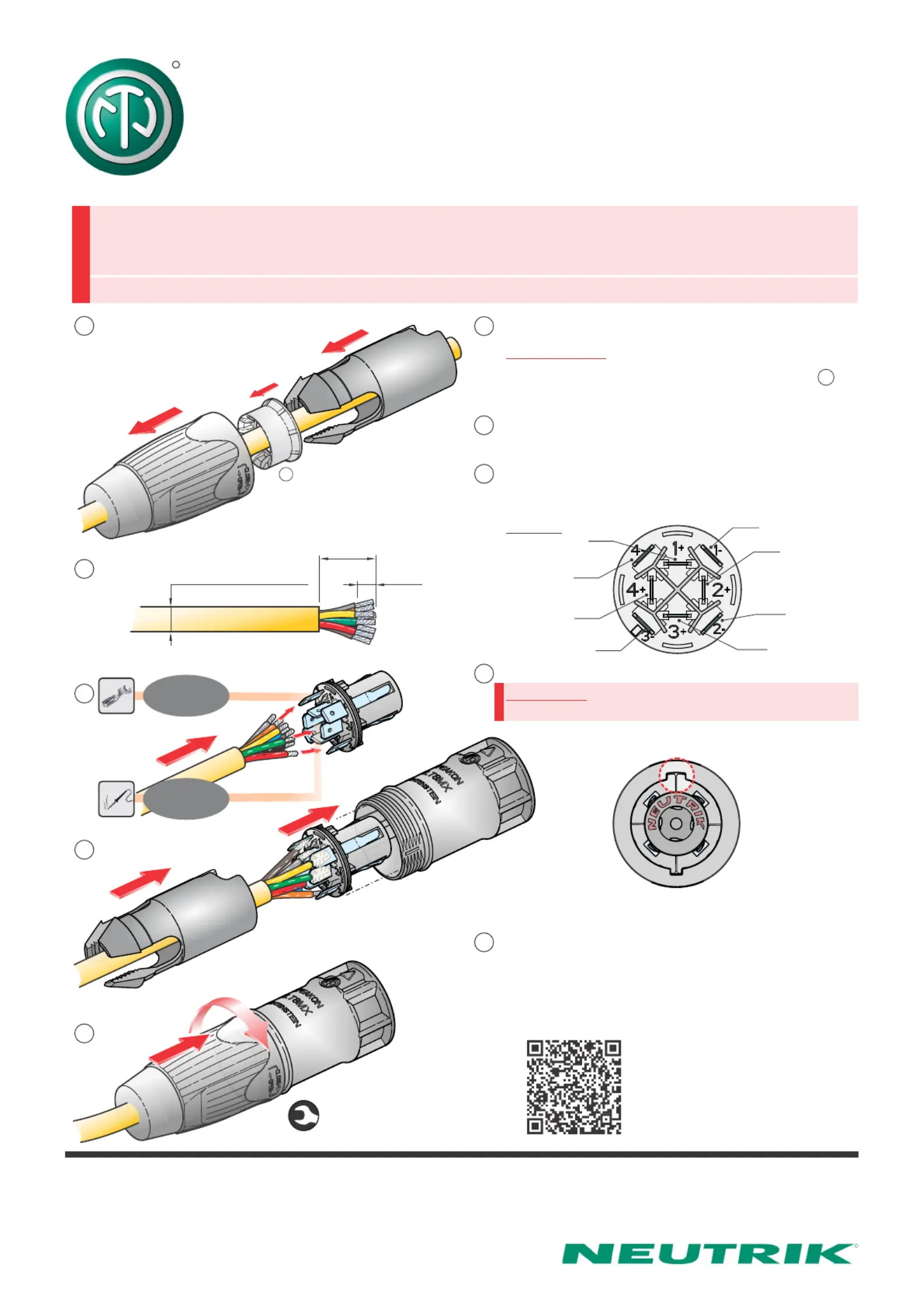

Side 1/1
A
B
C
D
A
B
C
D
E
1
3-
2-
1+
1-
2+
3+
4+
4-
E
[0.32"]
8 mm
[1.00”]
25 mm
[ ]
0.32” - 0.79”
Cable O.D. 8 - 20 mm
Place bushing and chuck over the cable.
If cable O.D.:
Less 16 mm please use reducing piece ( ).
Prepare cable as shown.
Use 1/4" flat tabs or soldering to fix the wire
ends to contacts of insert.
Wiring:
Slide insert and chuck into housing.
Important: Align the insert by positioning
the Neutrik to the top of the housing.
Front view:
Slide the bushing up the cable and tighten it
(flat wrench SW 27 mm).
1
®
speakON STXX Series NLT8MXX
|
Lockable 8 pole Loudspeaker Cable Connector with metal housing
A S S E M B LY I N S T R U C T I O N
Find more details of speak onCON
www.neutrik.com.
I M P O R TA N T S A F E T Y I N S T R U C T I O N
Wrench Size = 27
SOLDER
1/4" FLAT
TABS
®
Attention: speak is not to be used as an AC mains or power supply connector!ON
CAUTION: NOT FOR INTERRUPTING CURRENT
ATTENTION: NE PAS UTILISER POUR COUPER LE COURANT
Draft. Nr.: BDA 616 V2 Update: 2021-07-06
I I
www.neutrik.com
Neutrik AG LI T: +423 / 237 24 24 F: +423/232 53 93
Neutrik USA Inc. USA T: +1 704 / 972 3050 F: +1 704/438 9202
( )
Neutrik UK Ltd. UK T: +44 1983 / 811 441 F: +44 1983/811 439
Neutrik Vertriebs GmbH DE / NL / AT/DK T: +49 8131 / 280 890 F: +49 8131 /280 830
Neutrik France FR T: +33 1/4131 6750 F: +33 1/4131 0511
Neutrik Tokyo Ltd. JP T: +81 3/3663 4733 F: +81 3/3663 4796
Neutrik Hong Kong Ltd. HK T: +852/2687 6055 F: +852/2687 6052
R
Data subject to change without prior notice. 2021 NEUTRIK . NEUTRIK are registered trademark of Neutrik AG. ALL RIGHTS RESERVED.
® ®
©
