On-Q ENP1705-NA-V1 Bruksanvisning

On-Q Ikke kategorisert ENP1705-NA-V1

Les nedenfor 📖 manual på norsk for On-Q ENP1705-NA-V1 (11 sider) i kategorien Ikke kategorisert. Denne guiden var nyttig for 3 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere

Last ned PDF

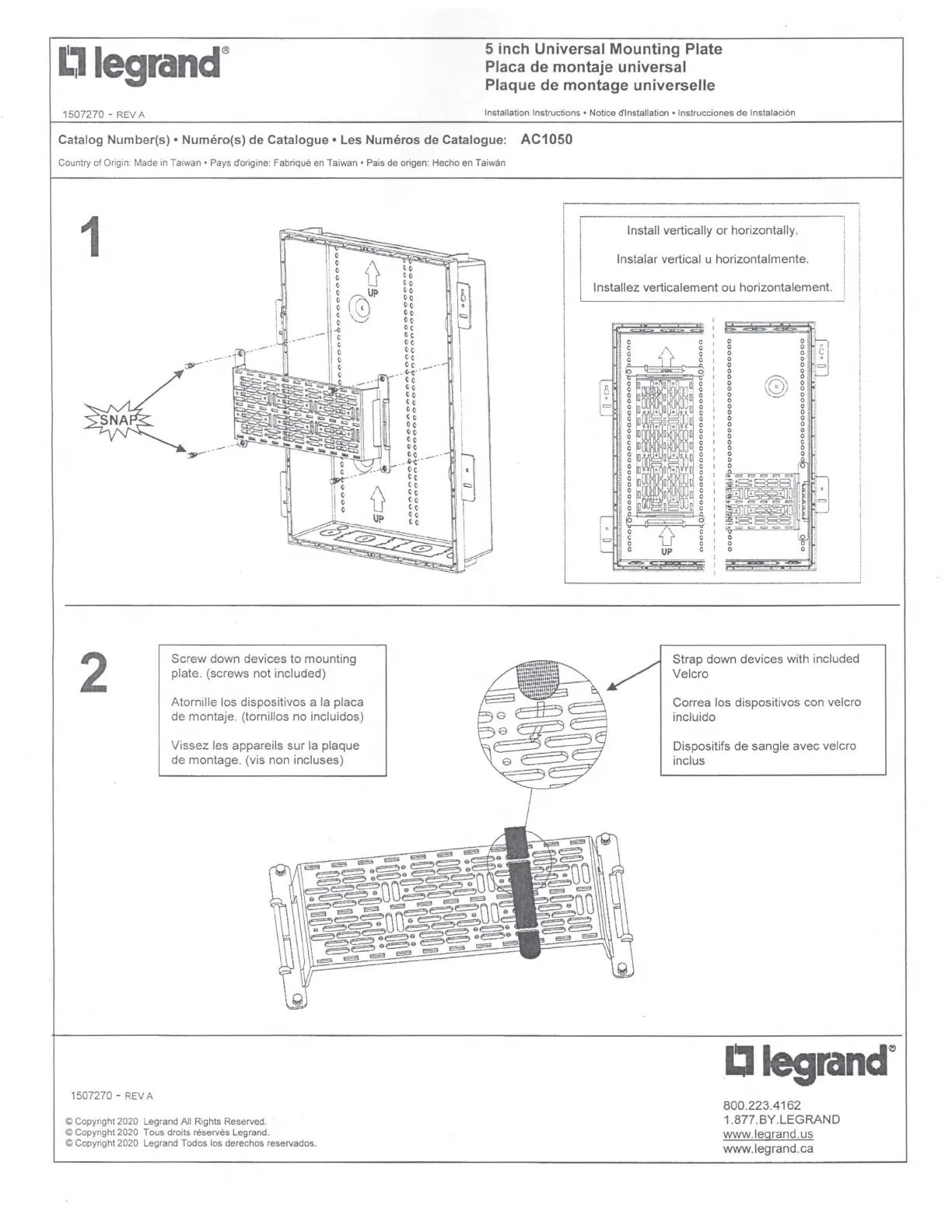

Side 1/11

legrand®

1507270

REV

inch

Universal

Mounting

Plate

Placa de

montaje

universal

Plaque

montage

universelle

Installation Instructions• Notice cflnstallation • lnstrucciones

lnstalaci6n

Catalog Number(s) •

Numero(s)

Catalogue•

Les

Numeros

Catalogue: AC1050

Country of Origin: Made in Taiwan • Pays dorigine: Fabriqu8

Taiwan • Pais de origen: Hecho en Taiwan

IJp

,_s

.,-

~ -

.,-

1507270

REV

Screw down devices to mounting

plate. (screws not included)

Atornille los dispositivos a la placa

de montaje. (tornillos no incluidos)

Vissez les appareils sur

plaque

de montage. (vis non incluses)

••

( 0

••

•o

••

i I

-·

•

C 0

••

-·

~-·

( 0

••

Install vertically or horizontally.

lnstalar vertical u horizontalmente.

lnstallez verticalement

horizontalement.

•

, C

: C

, I

f-:-

o t I

~i r~

0 0

C C I

C 0

I·

g I

I C

g I

o I

I o

O• o

: g

01D; g

uQ:

I o

•

-----

Strap down devices with included

Velcro

Correa los dispositivos con velcro

incluido

Dispositifs de sangle avec velcro

inclus

01egrand®

800.223.4162

1.877.BY.LEGRAND

www

egrand.

www.legrand.ca

In-Wall Enclosure

for Recessed AV Component Storage

and Media Distribution

No: 1507320 Rev. A

Installation Instructions • Notice d’Installation • Instrucciones de Instalación

INSTALLATION INSTRUCTIONS • Please read these instructions completely before you begin.

NOTICE D’INSTALLATION • Veuillez lire ces instructions dans leur intégralité avant de commencer.

INSTRUCCIONES DE INSTALACIÓN • Lea estas instrucciones en su totalidad antes de comenzar.

Boîtier encastrable pour le stockage de composants audiovisuels et la distribution multimédia

Gabinete empotrado para almacenamiento de componentes AV y distribución de multimedia

IMPORTANT SAFETY INSTRUCTIONS

1. Do not use this product near water; such as a bath tub, wash bowl, kitchen sink, laundry tub, swimming pool, or in a wet basement.

2. Never push objects of any kind into this product through openings, as they may touch dangerous voltages. Never touch uninsulated telephone wires or terminals,

unless the telephone line has been disconnected at the network interface.

3. Never install communications wiring, or components, during a lightning storm.

4. Equipment shall be installed in accordance with ANSI/NFPA 70, National Electrical Code (NEC), NFPA 72, CAN-ULC-S540, Canadian Electrical Code, and/or other

applicable sections of ANSI/IEEE C2 & National Electrical Safety Code (NESC). Equipment intended for installation in information technology equipment (computer)

rooms should be installed in accordance with NFPA 75, Standard for the Fire Protection of Information Technology Equipment.

5. Power supplied to components must be provided by UL Listed Class 2 power limited power supply.

6. All power limited and non-power limited wiring must be separated by a minimum of ¼” spacing.

7. Installation shall be completed by a professional electrical contractor or low voltage technician.

8. Maximum load carrying capacity of 30 lb.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Lisez et comprenez toutes ces consignes. Respectez tous les avertissements et toutes les consignes indiqués sur le produit.

1. N’utilisez pas ce produit près d’une source d’eau, telle qu’une baignoire, un lavabo, un évier, une lessiveuse, une piscine, ou un sous-sol humide

2. Ne poussez aucun objet dans le produit à travers les ouvertures, car ceux-ci peuvent entrer en contact avec des tensions dangereuses. Ne touchez jamais

des ﬁls ou connecteurs téléphoniques non isolés si la ligne téléphonique n’a pas été déconnectée au niveau de l’interface réseau.

3. N’installez jamais de ﬁls ou de composants de communication lors d’un orage.

4. L’équipement doit être installé selon les directives de ANSI/NFPA 70, du Code Électrique National Code (NEC), NPFA 72, CAN-ILC-S540, Code canadien de

l’électricité, et/ou selon les sections applicables de ANSI/IEEE C2 et du Code de Sécurité Électrique National (NESC). L’équipement conçu pour être installé dans

des salles d’équipements de technologie de l’information (ordinateur) doit être installé conformément à NFPA 75, Norme pour la Protection des équipements de

technologie de l’information.

5. L’alimentation fournie aux composants d’incendie ou de cambriolage doit être fournie par une alimentation électrique limitée à la classe de l’incendie et du

cambriolage de classe 2.

6. Tout le câblage électrique limité et non alimenté doit être séparé par un minimum d’espacement de ¼ “.

7. L’installation doit être eectuée par un entrepreneur électrique professionnel ou un technicien de basse tension.

8. Capacité de charge maximale de 13.6 kg (30lbs).

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Lea y comprenda todas las instrucciones. Siga todas las advertencias e instrucciones marcadas en el producto.

1. No utilice el producto cerca del agua, como en una bañera, cubo, fregadero, lavadero, piscina o en un sótano mojado

2. Nunca empuje objetos de ningún tipo por las aberturas de este producto, p2-ya que podrían tocar voltajes peligrosos. Nunca toque los cables o terminales de teléfono

aislados, a menos que la línea telefónica esté desconectada de la interfaz de red.

3. Nunca instale el cableado o los componentes de comunicación durante una tormenta eléctrica.

4. El equipo debe instalarse de acuerdo con la norma ANSI/NFPA 70, Código Eléctrico Nacional (en inglés, NEC), NFPA 72, CAN-ULC-S540, Código Eléctrico

Canadiense, y/u otras secciones aplicables de la norma ANSI/IEEE C2 y el Código Nacional de Seguridad Eléctrica (en inglés, NESC). El equipo diseñado para la

instalación en salas de equipos (computadoras) de tecnología de la información debería instalarse de acuerdo con la norma NFPA 75 para la Protección de Equipos

de Tecnología de la Información.

5. La energía suministrada a los componentes de incendio o de robo debe ser proporcionada por una fuente de energía limitada de potencia de incendio / robo de

clase 2 con certiﬁcación UL.

6. Todo el cableado limitado de potencia y no limitado de potencia debe estar separado por un espacio mínimo de ¼ “.

7. La instalación deberá realizarse por un contratista eléctrico profesional o un técnico de baja tensión.

8. Capacidad de carga máxima de 13.6 kg (30lbs).

Catalog Number(s) • Numéro(s) de Catalogue • Número(s) del catálogo

Country of Origin: Made in USA • Pays d’origine: Fabriqué aux USA • País de origen: Fabricado en EE. UU.

ENP0905-NA-V1

ENP0900-NA

ENP0920-NA

9IN IN-WALL ENCLOSURE WITH COVER, TRIM AND BRACKET

9IN IN-WALL ENCLOSURE WITH COVER AND TRIM

9IN COVER AND TRIM - REPLACEMENT

ENP1705-NA-V1

ENP1700-NA

ENP1720-NA

17IN IN-WALL ENCLOSURE WITH SPLIT COVER, TRIM & BRACKET

17IN IN-WALL ENCLOSURE WITH SPLIT COVER AND TRIM

17IN COVER AND TRIM - REPLACEMENT

Product Contents

• Contentu du produit • Contenido del producto

Recommended Tools • Outils nécessaires • Herramienta necesarias

9” BOX •

BOÎTIER 9 PO • CAJA DE 9”

17” BOX •

BOÎTIER 17 PO •

CAJA DE 17”

9” Box

Boîtier 9 po

Caja de 9”

9” Trim

Finition 9 po

Borde de 9”

9” Cover

Couvercle 9 po

Cubierta de 9”

5” Bracket

Support 5 po

Soporte de 5”

17” Box

Boîtier 9 po

Caja de 17”

17” Trim

Finition 9 po

Borde de 9”

17” Cover

Couvercle 9 po

Cubierta de 9”

AC1050 - 5IN Mounting Bracket:

Included with ENP1705-NA-V1

AC1050 - 5IN Mounting Bracket:

Included with ENP0905-NA-V1

Dimensions • Dimensions • Dimensiones

14.3 in. 3.9 in.

9 in.

17 in.

9” BOX

• BOÎTIER 9 PO • CAJA DE 9”

17” BOX

•

BOÎTIER 17 PO •

CAJA DE 17”

Enclosure Physical Installation

Locate enclosure indoors in a low humidity, climate controlled (0°C / 32°F – 49°C / 120°F) area within close proximity to power source. Remove cable

knockouts as needed. When required, 2” rubber grommets (AC1034) are available to seal and protect openings. If mounting behind a TV, ensure box is

positioned to be concealed from view by the display.

Installation physique du boîtier

Placer le boîtier à l’intérieur dans une zone à humidité faible et à température contrôlée (0 °C / 32 °F – 49 °C / 120 °F). Retirer câbles et alvéoles défonçables

réceptacles si nécessaire. Si nécessaire, des œillets en caoutchouc de 5 cm (2 po) (AC1034) sont disponibles pour les alvéoles défonçables de câble avant

de 5 cm (2 po).

Instalación física del alojamiento

Ubique los interiores del gabinete en una zona de baja humedad y con el clima controlado (0 °C / 32°F–49°C / 120°F). Cable removible y agujeros del

tomacorriente según sea necesario. Cuando se requiera, están disponibles pasacables de caucho de 2” (AC1034) para los agujeros del cable de 2” de la

cara superior.

Screws

Vis

Tornillos

qty.4

qty.6

Screws

Vis
