Salicru EQX2 3002-SX Bruksanvisning

Salicru solcelle EQX2 3002-SX

Les nedenfor 📖 manual på norsk for Salicru EQX2 3002-SX (82 sider) i kategorien solcelle. Denne guiden var nyttig for 3 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere

Last ned PDF

Side 1/82

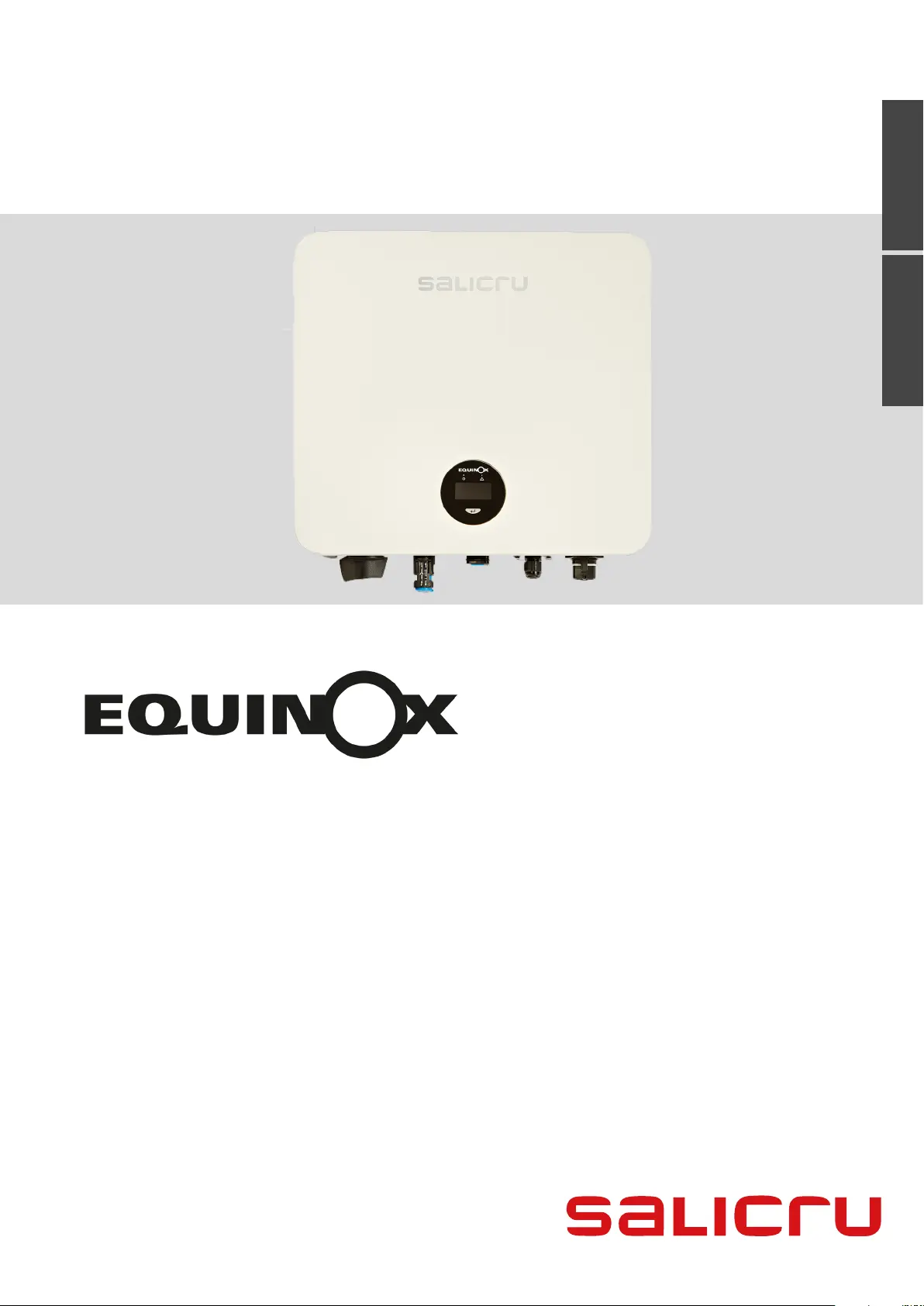

EQX2 2001-S, EQX2 3001-S,

EQX2 3002-S, EQX2 3002-SX,

EQX2 4002-S, EQX2 4002-SX,

EQX2 5002-S, EQX2 5002-SX,

EQX2 6002-S, EQX2 6002-SX,

EQX2 8002-SX, EQX2 10002-SX

ESEN

MANUAL DE USUARIO

INVERSORES SOLARES MONOFÁSICOS DE CONEXIÓN A RED

SALICRU

1. INDICE GENERAL

1. INTRODUCCIÓN.

1.1. CARTA DE AGRADECIMIENTO.

2. INFORMACIÓN PARA LA SEGURIDAD.

2.1. UTILIZANDO ESTE MANUAL.

2.2. NOTAS DE SEGURIDAD.

2.3. CONVENCIONES Y SÍMBOLOS USADOS.

2.3.1. Explicación de los símbolos.

3. ASEGURAMIENTO DE LA CALIDAD Y

NORMATIVA.

3.1. DECLARACIÓN DE LA DIRECCIÓN.

3.2. NORMATIVA.

3.3. MEDIO AMBIENTE.

4. DESCRIPCIÓN DEL PRODUCTO.

4.1. PRESTACIONES BÁSICAS.

4.1.1. Función.

4.1.2. Modelos.

4.1.3. Nomenclatura.

4.1.4. Regímenes de neutro aplicables.

4.1.5. Condiciones de almacenamiento.

4.2. VISTAS.

4.2.1. Equipos 1 MPPT (EQX2 2001-S y EQX2 3001-S).

4.2.2. Equipos 2 MPPT (EQX2 3002-S, EQX2 3002-SX, EQX2

4002-S, EQX2 4002-SX, EQX2 5002-S, EQX2 5002-SX,

EQX2 6002-S, EQX2 6002-SX, EQX2 8002-SX y EQX2

10002-SX).

4.3. INTERFACE DE PANTALLA Y MÓDULO WIFI.

4.4. LISTA DE CONTENIDO.

5. INSTALACIÓN.

5.1. UBICACIÓN.

5.1.1. Ubicación de la instalación.

5.1.2. Distancias de instalación recomendadas.

5.2. PROCESO DE MONTAJE.

5.3. CONEXIÓN ELÉCTRICA.

5.3.1. Diagrama de conexionado general.

5.3.2. Conexión a tierra externa.

5.3.3. Conexión del panel fotovoltaico.

5.3.4. Conexión de la salida AC.

5.4. INSTALACIÓN DEL DISPOSITIVO DE MONITORIZACIÓN.

5.4.1. Instalación mecánica.

5.5. INSTALACIÓN DEL TRANSFORMADOR CT.

5.5.1. Instalación mecánica.

5.5.2. Pasos del cableado.

5.6. ESQUEMA GENERAL DE INSTALACIÓN.

6. ARRANQUE Y PARO.

7. OPERACIÓN DEL SISTEMA.

7.1. DESCRIPCIÓN DE LAS PANTALLAS.

7.2. CONFIGURACIÓN RELACIÓN DE TRANSFORMACIÓN.

7.3. FUNCIÓN DE INYECCIÓN CERO.

7.4. MONITORIZACIÓN ON-LINE DE LA INSTALACIÓN.

7.4.1. Descarga y registro de la aplicación "EQX-sun".

7.4.2. Configuración de la instalación (planta) en la aplicación

EQX-sun.

7.4.3. Monitorización "12h" (Día).

7.4.4. Monitorización "24h". (Dia y noche). Se requieren los

dispositivos opcionales 6B2OP000014 (485/WIFI 24H

EQX2) y 6B2OP000008 (ESM1 EQX2).

7.4.5. Funcionamiento de la aplicación EQX-sun.

7.4.6. Pantalla individual de planta.

8. GUÍA DE PROBLEMAS Y SOLUCIONES.

8.1. MENSAJES DE ERROR.

8.2. TROUBLESHOOTING.

8.3. MANTENIMIENTO.

9. CARACTERÍSTICAS TÉCNICAS.

10. ANEXO. CONFIGURACIÓN DEL MÓDULO

WIFI.

EQX2 INVERSORES SOLARES DE CONEXIÓN A REDMANUAL DE USUARIO

Produkspesifikasjoner

Merke:	Salicru
Kategori:	solcelle
Modell:	EQX2 3002-SX
Produkttype:	On-grid inverter
Innebygd skjerm:	Ja
Vekt:	13000 g
Bredde:	410 mm
Dybde:	120 mm
Høyde:	360 mm
Støynivå:	25 dB
Sertifisering:	Certificate EN 61000-6-2/3, IEC 62109-1/2 / EN 61000-6-2/3, IEC EN UNE 61683, IEC EN UNE 60068-2-1/2/14/30, UNE EN 62116:2014, IEC 61727:2004, UNE 217002:2020, UNE 217001:2020, ISO 9001, ISO 14001, ISO 45001
Materiale:	Silisiumkarbid (SiC)
Skjermteknologi:	OLED
Egnet for utendørs bruk:	Ja
Utgangsstrøm:	13 A
Utgangsspenning (maks.):	253 V
Egnet for innendørs bruk:	Ja
Effektivitet:	98.1
Utgangsfrekvens:	50/60 Hz
Startspenning:	80 V
Maksimal inngangseffekt (DC):	3900 W
Kortslutningsstrøm per MPPT (maks.):	20 A
Effektivitet (EU):	97.5
Forurensningsgrad:	2/3
Produktfarge:	Black, White
Driftstemperatur (T-T):	30 - 60 °C
Kroppsmateriale:	Aluminium
Strømbeskyttelsesfunksjoner:	Over-spenning (volt)
Driftshøyde:	0 - 4000 m
Kan monteres på vegg:	Ja
Internasjonal beskyttelses (IP)-kode:	IP65
Total Harmonic Distortion (THD):	3
MPP spenningsområde:	100 - 550 V
Effektivitet (MPPT):	99.9
Antall strenger per MPPT:	1
Maksimal inngangsstrøm per MPPT:	15 A
Fotovoltaisk (PV) lading støttes:	Ja
Fotovoltaisk (PV) inngang:	4
Relativ luftfuktighet under drift (H-H):	0 - 100
Form for nedkjøling:	Passiv
RS-485-port:	1
DC inngående spenning:	600 V
Laderype:	MPPT
Maksimal styrke:	3000 W
Antall styrkenivåer:	7
Enkel installering:	Ja
Type grensesnitt:	MC4
Strømfaktor:	0.8
Utgangsspenning (min.):	195.5 V
Utgangseffekt kapasitet (max):	3.3 kVA
Overspennings kategori:	CAT II
Strømforbruk (inaktiv):	1 W
Isolasjonstype:	Transformatorløs
Nettverksspenning:	230 V
DC-frakobling:	Ja
Antall maksimal effektpunktsporing (MPPT):	2
