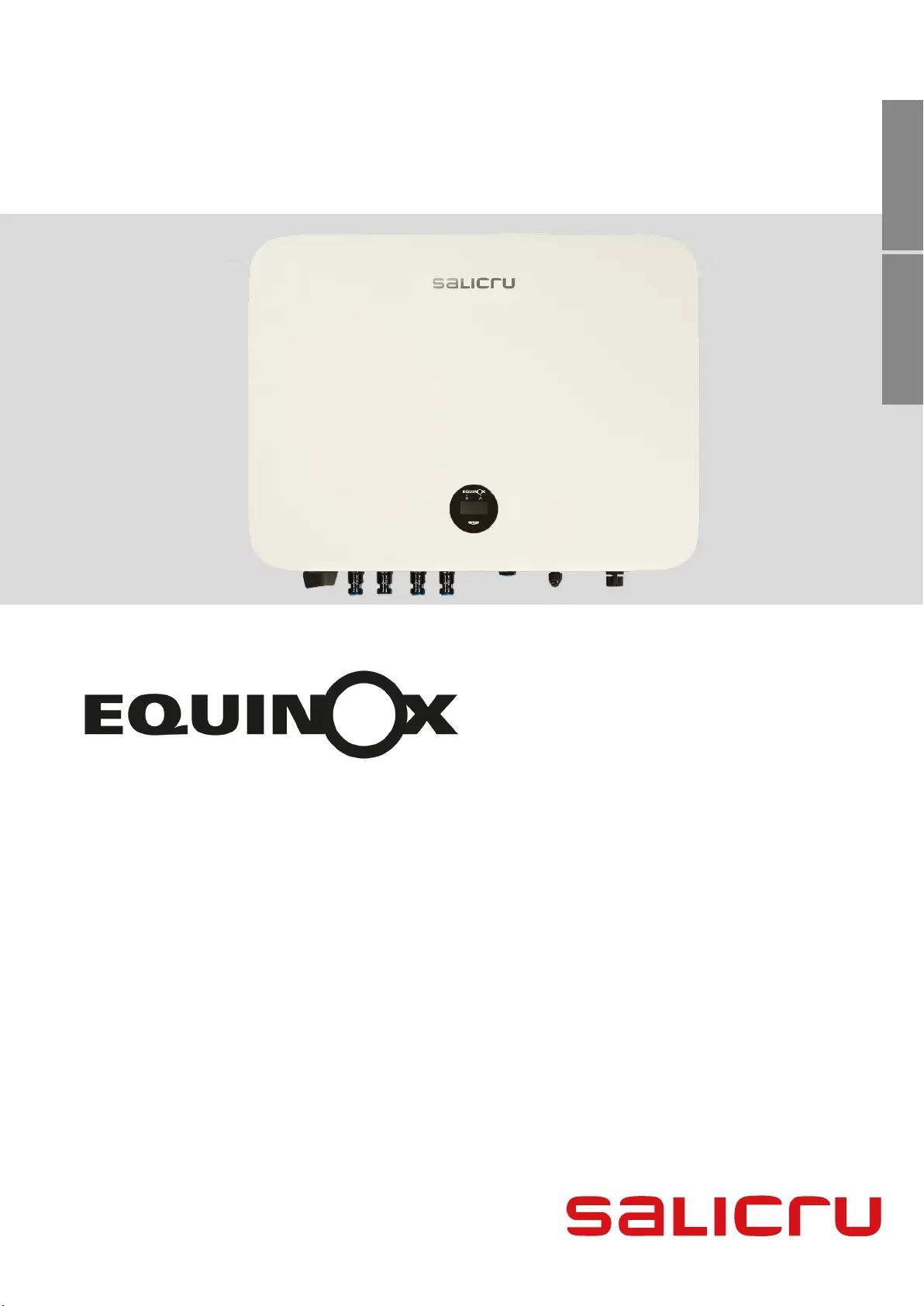

Side 1/92

EQX2 4002-T, EQX2 5002-T, EQX2 6002-T,

EQX2 8002-T, EQX2 10002-T, EQX2 12002-T,

EQX2 15002-T, EQX2 17002-T, EQX2 20002-T,

EQ X2 25002-T, EQ X2 33004-T, EQ X2 40004-T,

EQX2 50004-T, EQX2 60004-T, EQX2 100010-T

ESEN

MANUAL DE USUARIO

INVERSORES SOLARES TRIFÁSICOS DE CONEXIÓN A RED

SALICRU

Indice General

1. INTRODUCCIÓN.

1.1. CARTA DE AGRADECIMIENTO.

2. INFORMACIÓN PARA LA SEGURIDAD.

2.1. UTILIZANDO ESTE MANUAL.

2.2. NOTAS DE SEGURIDAD.

2.3. CONVENCIONES Y SÍMBOLOS USADOS.

2.3.1. Explicación de los símbolos.

3. ASEGURAMIENTO DE LA CALIDAD Y

NORMATIVA.

3.1. DECLARACIÓN DE LA DIRECCIÓN.

3.2. NORMATIVA.

3.3. MEDIO AMBIENTE.

4. DESCRIPCIÓN DEL PRODUCTO.

4.1. PRESTACIONES BÁSICAS.

4.1.1. Función.

4.1.2. Modelos.

4.1.3. Regímenes de neutro aplicables.

4.1.4. Condiciones de almacenamiento.

4.2. VISTAS.

4.2.1. Equipos 2 MPPT (EQX2 4002-T .. EQX2 25002-T).

4.2.2. Equipos 4 MPPT (EQX2 33004-T, EQX2 40004-T, EQX2

50004-T y EQX2 60004-T).

4.2.3. Equipos 10 MPPT (EQX2 100010-T).

4.3. INTERFACE DE PANTALLA Y MÓDULO WIFI.

4.4. LISTA DE CONTENIDO.

5. INSTALACIÓN.

5.1. UBICACIÓN.

5.1.1. Ubicación de la instalación.

5.1.2. Distancias de instalación recomendadas.

5.2. PROCESO DE MONTAJE.

5.2.1. Equipos 2 MPPT (EQX2 4002-T .. EQX2 25002-T).

5.2.2. Equipos 4 MPPT (EQX2 33004-T, EQX2 40004-T, EQX2

50004-T y EQX2 60004-T) y 10 MPPT (EQX2 110010-T).

5.3. CONEXIÓN ELÉCTRICA.

5.3.1. Conexión a tierra externa.

5.3.2. Conexión del campo fotovoltaico.

5.3.3. Conexión de la salida AC.

5.4. INSTALACIÓN DEL DISPOSITIVO DE MONITORIZACIÓN.

5.4.1. Instalación mecánica.

5.5. CONEXIÓN RS485.

5.5.1. Definición de los terminales.

5.5.2. Pasos del cableado.

5.6. ESQUEMA GENERAL DE INSTALACIÓN.

6. ARRANQUE Y PARO.

7. OPERACIÓN DEL SISTEMA.

7.1. ACTUALIZACIÓN DEL FIRMWARE DEL SISTEMA.

7.2. DESCRIPCIÓN DE LAS PANTALLAS.

7.3. MONITORIZACIÓN ON-LINE DE LA INSTALACIÓN.

7.3.1. Descarga y registro de la aplicación "EQX-sun".

7.3.2. Configuración de la instalación (planta) en la aplicación

EQX-sun.

7.3.3. Monitorización "12h" (Día).

7.3.4. Monitorización "24h". (Día y noche).

7.3.5. Funcionamiento de la aplicación EQX-sun.

7.3.6. Pantalla individual de planta.

8. GUÍA DE PROBLEMAS Y SOLUCIONES.

8.1. MENSAJES DE ERROR.

8.2. TROUBLESHOOTING.

8.3. MANTENIMIENTO.

9. CARACTERÍSTICAS TÉCNICAS.

9.1. EQUIPOS DE 2 MPPT.

9.2. EQUIPOS DE 4 Y 10 MPPT.

10. ANEXO. CONFIGURACIÓN DEL MÓDULO

WIFI.

EQX2 INVERSORES SOLARES DE CONEXIÓN A REDMANUAL DE USUARIO

Produkspesifikasjoner

Merke:	Salicru
Kategori:	solcelle
Modell:	EQX2 6002-T
Produkttype:	On-grid inverter
Innebygd skjerm:	Ja
Vekt:	23000 g
Bredde:	550 mm
Dybde:	175 mm
Høyde:	410 mm
Støynivå:	25 dB
Wi-Fi:	Ja
Sertifisering:	Certificate EN 61000-6-2/3, IEC 62109-1/2 / EN 61000-6-2/3, IEC EN UNE 61683, IEC EN UNE 60068-2-1/2/14/30, UNE EN 62116:2014, IEC 61727:2004, UNE 217002:2020, UNE 217001:2020, ISO 9001, ISO 14001, ISO 45001
Materiale:	Silisiumkarbid (SiC)
Skjermteknologi:	OLED
Egnet for utendørs bruk:	Ja
Utgangsstrøm:	8.7 A
Utgangsspenning (maks.):	253 V
Egnet for innendørs bruk:	Ja
Effektivitet:	98.6
Antall faser:	3
Utgangsfrekvens:	50/60 Hz
Startspenning:	180 V
Maksimal inngangseffekt (DC):	9600 W
Kortslutningsstrøm per MPPT (maks.):	20 A
Effektivitet (EU):	98.2
Forurensningsgrad:	2/3
Produktfarge:	Black, White
Driftstemperatur (T-T):	30 - 60 °C
Kroppsmateriale:	Aluminium
Strømbeskyttelsesfunksjoner:	Over-spenning (volt)
Driftshøyde:	0 - 4000 m
Kan monteres på vegg:	Ja
Internasjonal beskyttelses (IP)-kode:	IP65
Total Harmonic Distortion (THD):	3
MPP spenningsområde:	160 - 1000 V
Effektivitet (MPPT):	99.9
Antall strenger per MPPT:	1
Maksimal inngangsstrøm per MPPT:	15 A
Fotovoltaisk (PV) lading støttes:	Ja
Fotovoltaisk (PV) inngang:	8
Relativ luftfuktighet under drift (H-H):	0 - 100
Form for nedkjøling:	Passiv
RS-485-port:	1
DC inngående spenning:	1100 V
Laderype:	MPPT
Maksimal styrke:	6000 W
Enkel installering:	Ja
Type grensesnitt:	MC4
Strømfaktor:	0.8
Utgangsspenning (min.):	195.5 V
Utgangseffekt kapasitet (max):	6.6 kVA
Overspennings kategori:	CAT II
Strømforbruk (inaktiv):	1 W
Isolasjonstype:	Transformatorløs
Nettverksspenning:	400 V
DC-frakobling:	Ja
Antall maksimal effektpunktsporing (MPPT):	2
