Side 1/4

1111 W. 35th Street

Chicago, IL 60609 USA

(773) 869-1234

www.tripplite.com

TRIPP LITE

POWER STRIPS

(Hardwire Models)

Your Power Strip is designed to provide convenient multiple AC outlets. NOTE: The Power Strip

DOES NOT provide your connected equipment with surge or line noise protection.

MOUNTING

Hardwire Power Strip models feature mounting holes in the back cover for permanent mounting

to a variety of flat surfaces.

1. Remove cover by unfastening screws located on each side of the unit.

2. Mark a straight, horizontal line where you want to mount the Power Strip. Place the

Power Strip along the line, ensuring that the line intersects the center of each mounting

hole.

3. Using screws and other appropriate hardware (user supplied), mount the Power Strip to

the surface.

ELECTRICAL CONNECTION

Connect your Power Strip to a circuit provided with adequate overload protection (either a circuit

breaker or a fuse).

1. Remove knockout on the Power Strip end located closest to desired electrical source.

2. Install 1/2 in (1.3 cm) BX connector.

3. Connect incoming ground wire

to closest ground lug inside the

Power Strip.

4. Connect incoming hot (black)

wire to the Power Strip's internal

hot (black) wire using supplied

wire nut.

5. Connect incoming neutral

(white) wire to the Power Strip's

internal neutral (white) wire using

supplied wire nut.

6. Reinstall Power Strip cover.

EQUIPMENT CONNECTION

Plug your equipment into the Power Strip's AC receptacles. DO NOT plug in equipment that

draws more than the amperage rating of your circuit, or you will either trip your circuit breaker or

blow your fuse. If this occurs, remove overload and reset circuit breaker or replace fuse.

Français : p. 2; Español: p. 3

Step #3

CUS

BARRES DE

COURANT

(Modèles Pour Installation Fixe)

Votre Barre de Courant est conçue pour fournir du C.A. aux prises multiples de manière pratique.

NOTE: La Barre de Courant NE PROTEGE PAS pas votre équipement connecté contre les surtensions

ou les bruits de ligne.

MONTAGE

Les modèles de Barre de Courant pour Installation Fixe présentent des trous de montage situés sur le

couvercle arrière de l’unité pour un montage fixe sur diverses surfaces plates.

1. Enlever le couvercle en détachant les visses situées sur chaque coté de l’unité.

2. Marquer d’un trait droit et horizontal l’endroit ou vous voulez monter la Barre de Courant.

Placer la Barre de Courant le long de la ligne en vous assurant que la ligne entrecoupe le centre

de chaque trou de montage.

3. En utilisant les visses et autre outil approprié (fourni par l’utilisateur), monter la Barre de

Courant jusqu’à la surface.

CONNECTION ELECTRIQUE

Connecter votre Barre de Courant à un circuit fourni par une protection de surcharge adéquate (soit

un coupe circuit soit un fusible).

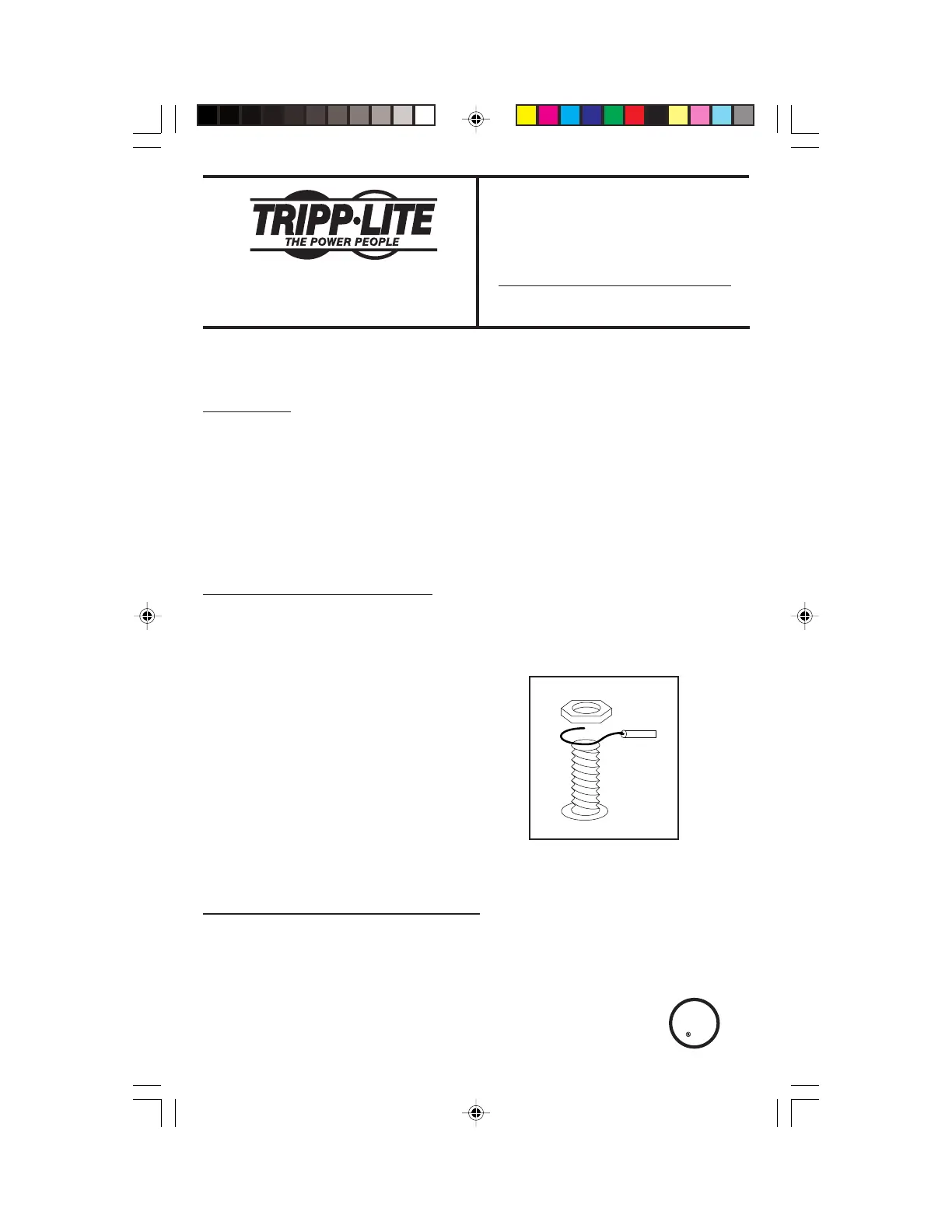

1. Supprimer la pré-découpe de l’extrémité de la

Barre de Courant située la plus proche de la

source électrique souhaitée.

2. Installer un connecteur BX de 1/2 in (1.3 cm).

3. Connecter le fil extérieur au bouton le plus

proche à l’intérieur de la prise de courant.

4. Connecter le fil hot extérieur (noir) au fil hot

intérieur de la Barre de Courant en utilisant l’écrou

fourni.

5. Connecter le fil neutre extérieur (blanc) au fil

neutre intérieur (blanc) de la Barre de Courant en

utilisant l’écrou fourni.

6. Remettre en place le couvercle de la Barre de

Courant.

CONNECTION DE L’EQUIPEMENT

Brancher votre équipement aux réceptacles de C.A. de la Barre de Courant. NE PAS brancher un

équipement qui puise plus que l’indice d’ampérage de votre circuit, ou vous ferez soit déraper le coupe

circuit soit griller le fusible. Si cela se produit, enlever la surchage et redemarrer le coupe circuit ou

remplacer le fusible.

Connection #3

1111 W. 35th Street

Chicago, IL 60609 USA

(773) 869-1234

www.tripplite.com

CUS

BARRAS DE

CONTACTOS

POWER STRIP

(Modelos con toma directa al

panel eléctrico)

Las barras de contactos de la serie Power Strip han sido diseñadas para proveer mútiples receptáculos

de CA. IMPORTANTE: Las barras de contactos Power Strip NO proveen protección contra picos o

ruidos de línea.

MONTAJE

Las barras de contactos Power Strip con toma directa al panel eléctrico incluyen agujeros de montaje

en la parte inferior para ser instaladas en una variedad de superficies planas.

1. Quite los tornillos ubicados en cada lado de la unidad para remover la tapa.

2. Marque una línea recta horizontal donde usted desee montar la barra de contactos Power Strip.

Ubique la barra de contactos Power Strip a lo largo de la línea asegurandose que que la línea

horizontal cruce el centro de cada agujero de montura.

3. Usando tornillos y herramientas adecuadas (proporcionadas por el usuario), monte la barra

de contactos Power Strip a la superficie deseada.

CONEXION ELECTRICA

Conecte la barra de contactos Power Strip a un circuito con protección de sobrecarga (interruptor de

circuito o fusible).

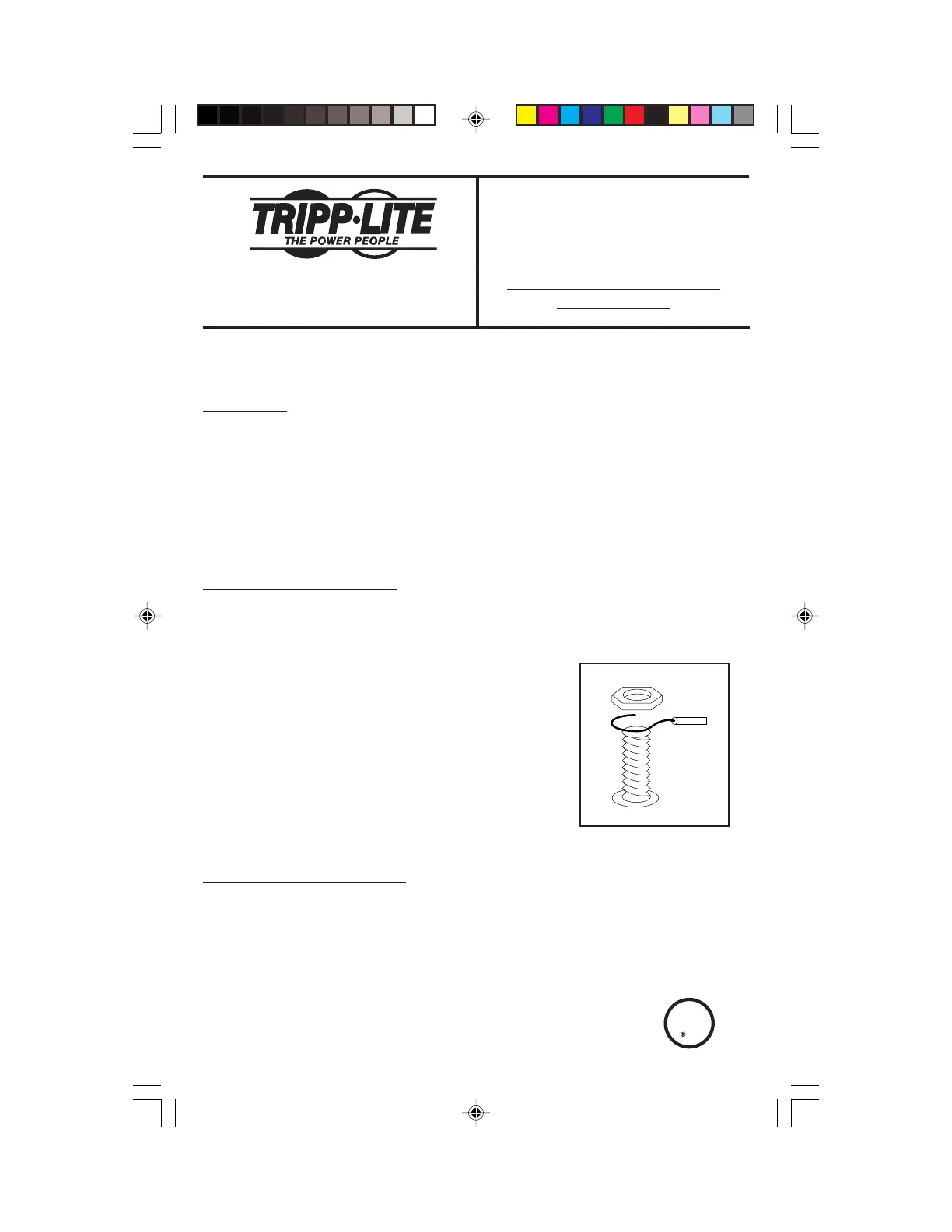

1. Remueva el material que cubre el agujero en el extremo de

la barra de contactos Power Strip más cercano a la fuente

eléctrica deseada.

2. Instale el conector BX de 1/2 pulgada (1.3 cm.).

3. Conecte el alambre entrante de tierra al contacto de tierra

interno más cercano de la barra de contactos Power Strip.

4. Conecte el alambre positivo entrante (negro) al alambre

positivo interno (negro) de la barra de contactos Power Strip

usando las tuercas suministradas.

5. Conecte el alambre neutro entrante (blanco) al alambre

neutro interno (blanco) de la barra de contactos Power Strip

usando las tuercas suministradas.

6. Reinstale la tapa.

CONEXION DE EQUIPOS

Conecte sus equipos a los receptáculos de CA de la barra de contactos Power Strip. NO CONECTE

unidades con demanda superior al ídice de amperios del circuito. De ser así, el interruptor de circuito

saltará o se quemará el fusible. Si esto ocurriera, disminuya la carga conectada y oprima el interruptor

de circuitos o reemplace el fusible.

Conexion #3

1111 W. 35th Street

Chicago, IL 60609 USA

(773) 869-1234

www.tripplite.com

CUS

Produkspesifikasjoner

Merke:	Tripp Lite
Kategori:	grenuttak
Modell:	PS7224-20HW
Opprinnelsesland:	China
Pakkevekt:	3450 g
Kabelfarge:	Hvit
Dimensjoner (B x D x H):	38 x 38 x 1828 mm
AC-inngangsspenning:	120 V
Pakkedybde:	1943.1 mm
Pakkehøyde:	71.1 mm
Pakkebredde:	66 mm
Masterkassens (ytterkassens) GTIN (EAN/UPC):	10037332042368
Masterkassens (ytterkassens) bruttovekt:	21050 g
Masterkassens (ytterkassens) lengde:	1955.8 mm
Produkter per masterkasse (ytterkasse):	6 stykker
Masterkassens (ytterkassens) bredde:	210.8 mm
Masterkassens (ytterkassens) høyde:	157.5 mm
Strøm (maks.):	20 A
