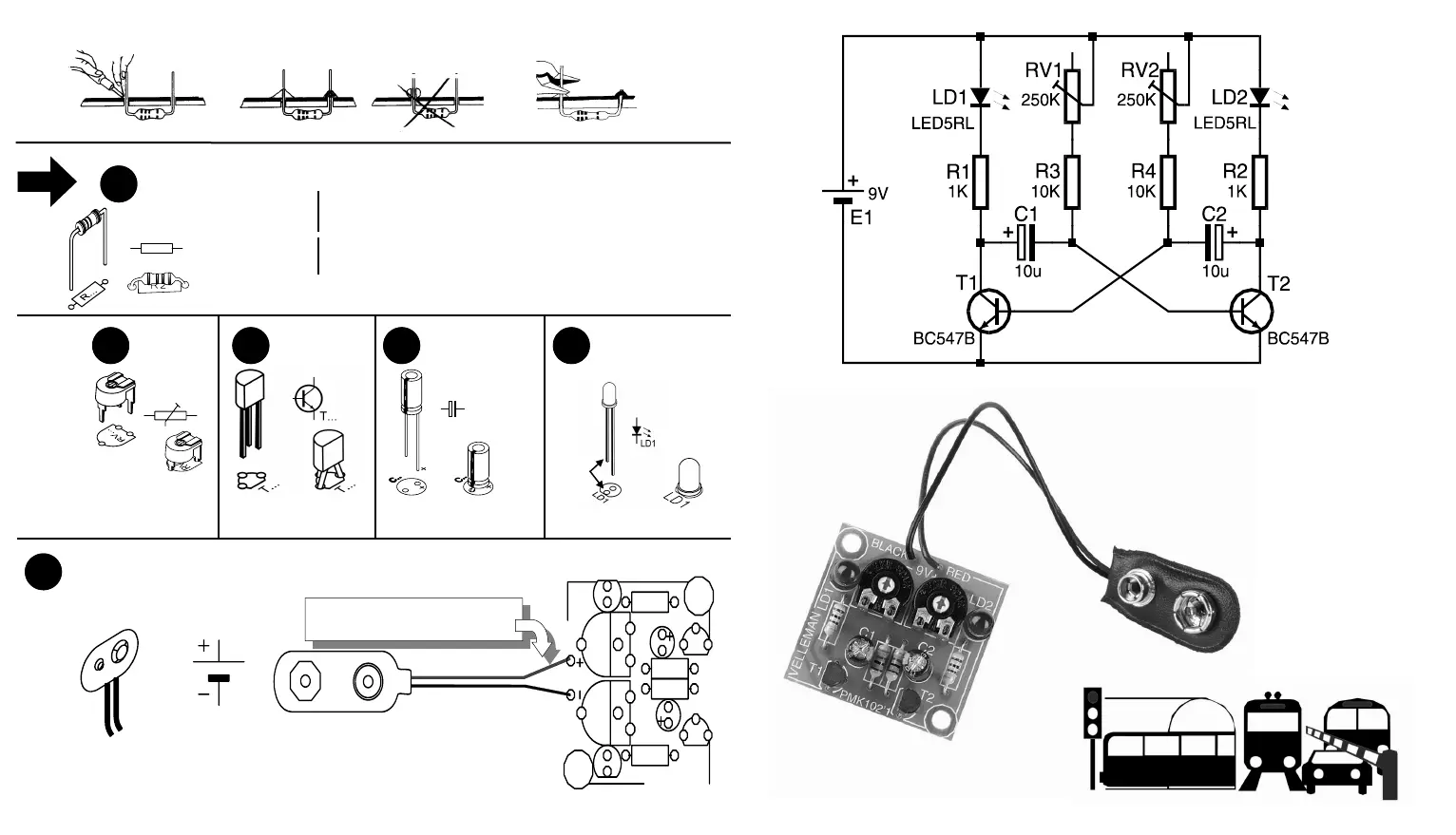

Side 1/1

Soldering - Solderen - Soudage - Löten - Soldadura - Lödning - Juottami nen - Saldatura - Solda

1 3

max.

40W

START

Resistor - Weerstand - Résistance - Widerstand - Resistencia - Motstand - Vastus - Resistenze

R...

(Brown, Black, Red) - (Bruin, Zwart, Rood) - (Brun, Noir, Rouge) - (Braun, Schwarz, Rot) -

(Brun, Svart, Röd) - (Ruskea, Musta, Punainen ) - (Marrón, Negro, Rojo) - (Castanho, Preto,

Encarnado) - (Marrone, Nero, Rosso)

◊ R1, R2 : 1K

◊ R3, R4 : 10K

(Brown, Black, Orange - (Bruin, Zwart, Oranje) - (Brun, noir, Orange) - (Braun, Schwarz,

Orange) - (Brun, Svart, Orange) - (Ruskea, Musta, Oranssi) - (Marrón, Negro, Naranjado) -

(Castanho, Preto, Laranja) - (Marrone, Nero, Aranciato)

MK102 _ rev.1

Trimmer

2 3

Watch the polarity !

Attention à la polarité !

Transistor

Electrolytic capacitor LED

Watch the polarity !

Att. la polarité !

Cathode

◊ T1, T2 : BC547 ◊ LD1, LD2 : 5mm

C...

◊ C1, C2 : 10µF

RV...

◊ RV1: 220K (250K)

◊ RV2: 220K (250K)

E...

BLACK

LD1

VELLEMAN

LD2

PMK102'1

RED

RV1

RV2

Red - Rood - Rouge - Rot - Röd -

Punainen - Rojo - Encarnado - Rosso

manual_mk102_rev1.pub

page 1

Composite

Thursday, October 15, 2009 16:16

Produkspesifikasjoner

Merke:	Velleman
Kategori:	fakkel
Modell:	MK102
Bredde:	33 mm
Dybde:	1.25 "
Høyde:	15 mm
Dimensjoner (B x D x H):	33 x 32 x 15 mm
Produktfarge:	Grønn
Modell/Type:	Scale Model Supplies
Batterier medfølger:	Nei
Høyde (imperial):	0.6 "
Bredde (imperial):	1.3 "
Lyspærespenning:	9 V
