Side 1/10

Art. 15-236

15-236 manual.indd • 2013-02-13, 13.49.32

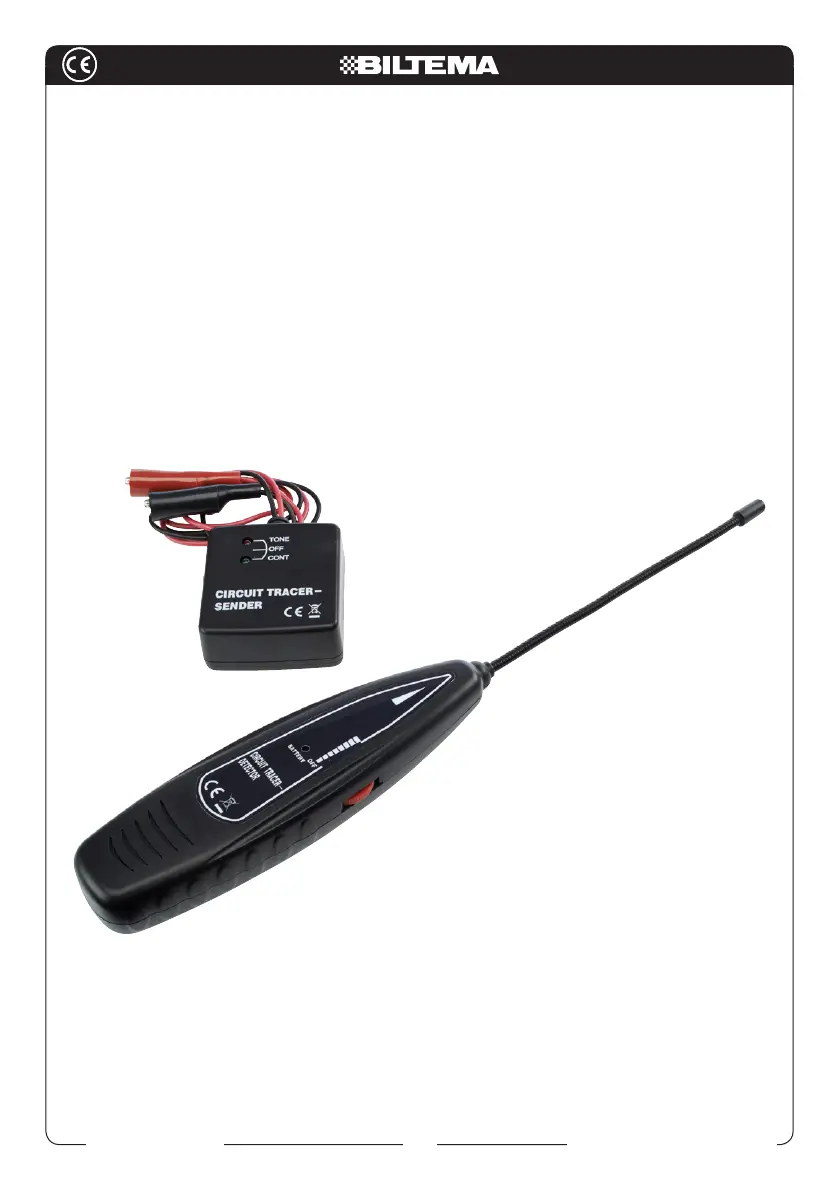

KABELSÖKARE

KABELSØKER

KAAPELINPAIKANNUSLAITE

KABELSØGER

Original manual

Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: +46-42 600 45 00. Importør: Biltema Norge AS,

Postboks 74, 3401 Lier. Tlf: +47-32 84 91 10. Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors.

Puh.: +358-207 609 609. Importør: Biltema Danmark A/S, Stenbukken 21, 9200 Aalborg SV. Tlf: +45-96 32 38 80. www.biltema.com

Art. 15-236

KABELSÖKARE

SÄKERHETSINSTRUKTIONER

• Endast för testing av likspänning, DC, upp

till 42 V.

• Får ej användas till växelspänning, AC.

• Får ej anslutas till krets som är direkt eller

indirekt kopplad till växelspänning.

• Får ej anslutas till komponenter eller kretsar

i tändningssystemet.

• Koppla ur delar som är känsliga för spän-

nings- eller strömspikar som t.ex. krock-

kudde och elektroniska styrenheter.

• Glöm ej att återställa eventuella enheter

som kopplats ur då mätningen är klar.

• Följ alltid instruktioner givna i fordonets

service manual då delar av elsystemet ska

kopplas ifrån.

• Produkten tål inte fukt och vatten.

• Försök aldrig reparera produkten om den

inte fungerar.

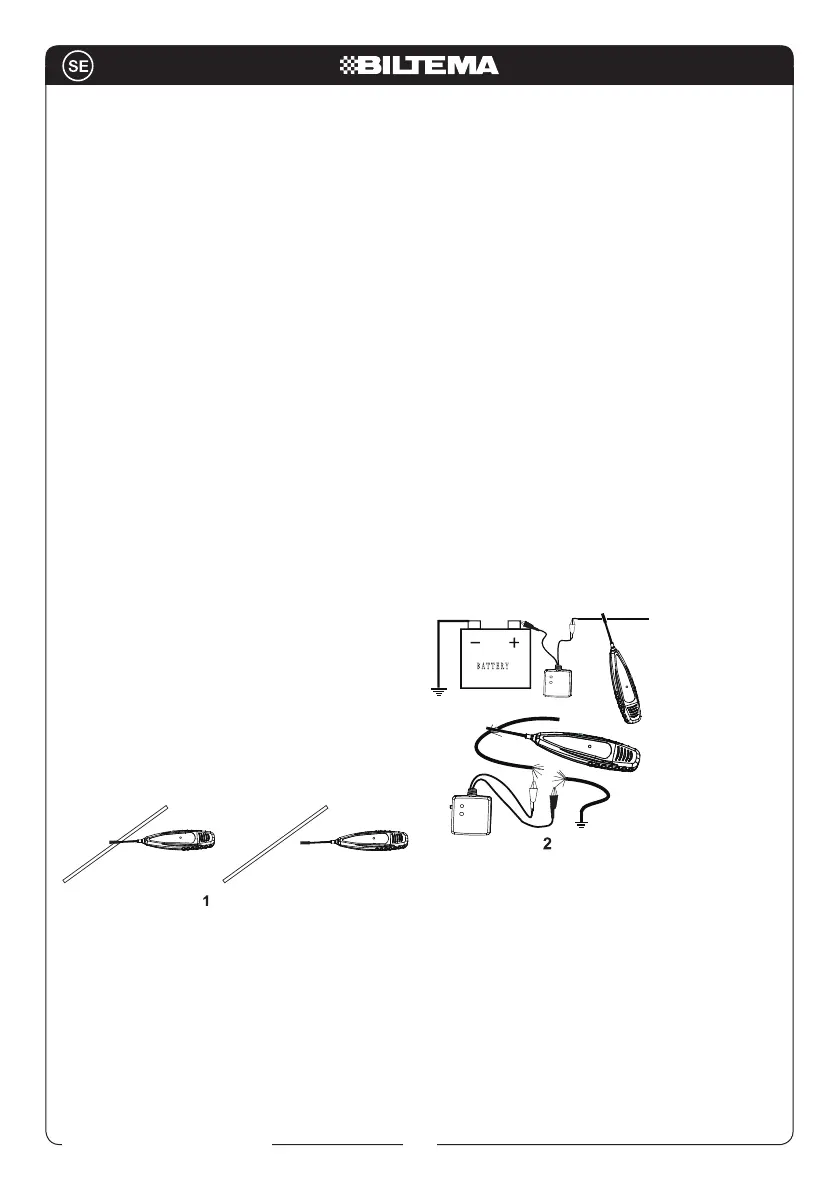

ANVÄNDA MÄTPROBEN

Mätproben är gjord av bandstål som kan böjas

för att förenkla åtkomst i trånga utrymmen. Be-

roende på kretsens karakteristik och mottaga-

rens känslighet kommer mätproben att känna

av signalen utan direkt beröring av ledningen.

För bästa resultat bör probspetsen föras an-

tingen över eller under ledningen. Se g 1

SJÄLVTEST

1. Sätt omkopplaren på sändaren i läge TONE.

Den röda lysdioden ska lysa. Gör den inte

det – kontrollera batteriet.

2. Starta mottagaren genom att snurra på

tumhjulet. Den röda lysdioden ska lysa. Gör

den inte det – kontrollera batteriet.

3. För mottagaren mot sändaren. Mottagaren

ger ifrån sig en audiosignal när enheterna

fungerar som de ska.

HITTA AVBROTT PÅ LEDNING

1. Ställ sändarenheten i läge TONE.

2. Anslut svart testklämma till jord, röd

testklämma till ledningen som ska spåras.

Alternativt ansluts svart klämma till pluspo-

len på batteriet och den röda klämman till

ledningen som ska spåras.

3. Ställ in känsligheten så att du hör signalen.

På undersidan av mottagaren nns uttag för

hörlurar om det skulle behövas.

4. Ljud hörs så länge du följer ledningen med

mottagarproben. Finns det ett brott på

ledningen blir ljudet svagt eller försvinner.

Mätprob

Ledning

Rätt Fel

Art. 15-236

HITTA KORTSLUTNING

1. Koppla bort spänningen och lasten t ex.

lampa på den ledning som ska kontrolleras.

2. Ställ omkopplaren på sändarboxen i läge

CONT.

3. Anslut testkablarna till ledningen där lasten

satt.

Är resistansen under 10 kohm lyser den gröna

lysdioden. Finns ingen last på ledningen

indikerar den gröna lysdioden att leningen är

kortsluten.

UNDERHÅLL

• Torka av sändar- och mottagarenheten

med en fuktig trasa. Använd aldrig lös-

ningsmedel.

• Stäng av enheterna när de inte används för

att spara batteri.

• Förvara produkten torrt och i normal rums-

temperatur.

• Öppna batteriluckan på respektive enhet

och byt till ett nytt 9 V batteri vid behov.

EL-AVFALL

Förbrukade elektriska och elektroniska pro-

dukter, däribland alla typer av batterier, ska

lämnas till avsett insamlingsställe för återvin-

ning.

(Enligt direktiv 2002/96/EG och 2006/66/EC).
