Side 1/4

Art. 32-241

VarVräknare

SPeCIFIkaTIOner

Cylinderinställning: 2, 3, 4, 5, 6 eller 8 cyl.

(fabriksinställd på 4-cyl.).

Endast för 12 V (DC 11.5~15 V).

Mätområde: 0 ~ 8000 rpm.

InDIkerInG

Analog mätare med 270° skala som visar

varvtalet.

MOnTerInG

1. Varvräknaren är avsedd för inbyggnad i

instrumentpanelen eller bilens mittkonsol.

2. Mätaren kräver en inbyggnadsöppning på

Ø52 mm. Innan håltagning sker, kontrollera

noga så att det nns ett utrymme på minst

68 mm bakom panelen/konsolen.

3. Plocka bort monteringsringen från mätaren

och montera mätaren framifrån. Fäst mäta-

ren med monteringsringen.

CYLInDerOMkOPPLare

Varvräknaren är omkopplingsbar för att passa

bilar med både 2, 3, 4, 5, 6 eller 8 cylindrar.

Omkopplaren är placerad på mätarens bak-

sida. Ställ omkopplaren mitt för den siffra som

överensstämmer med det antal cylindrar din

bilmotor har.

InkOPPLInG

1. Inkoppling av varvräknaren får endast ske

när motorn är kall och tändningen avslagen.

2. Koppla bort bilbatteriets minus (-) kabel.

3. Anslut kabeln från mätarens ”-” anslutning

(GND) till minus jord på motorn.

4. Anslut kabeln från mätarens ”+” anslutning

till +12 V på tändningslåset.

5. Anslut mätarens belysningsanslutning till

bilens ordinarie instrumentbelysning (via

säkringsdosan).

6. Anslut kabeln från mätarens ”S” anslut-

ning till bilens RPM signalkabel. Lokalisera

kabeln i bilens kabelnät/elschema. OBS:

Denna kabel får EJ anslutas till (vidröra)

någon positiv (+) anslutning.

7. Koppla tillbaka bilbatteriets minus (-) kabel

efter avslutad inkoppling.

rPM SIGnaLkabeL:

På äldre bilar hämtar vanligtvis varvräknaren

sin signal (grön) från tändspolens minus (-)

sida. Detta gäller bilar med traditionell enkel

tändspole (gäller nästan alla fram till ca. 1999).

På nyare bilar måste man leta efter en signalka-

bel i bilens elsystem (se bilens elschema). Finns

det redan en bentlig varvräknare i bilen så kan

man kanske där hitta en lämplig anslutning.

Till tändningslås +12 V

Till bilens RPM signalkabel

Till minus (-) jord

Till instrumentbelysning +12 V

Art. 32-241

TurTeLLer

SPeSIFIkaSJOner

Sylinderinnstilling: 2, 3, 4, 5, 6 eller 8 syl.

(fabrikkinnstilt på 4-syl.).

Kun for 12 V (DC 11,5~15 V).

Måleområde: 0 ~ 8000 rpm.

InDIkerInG

Analog måler med 270° skala som viser turtal-

let.

MOnTerInG

1. Turtelleren er beregnet for innbygging i

dashbord eller bilens midtkonsoll.

2. Måleren krever en innbyggingsåpning på

Ø 52 mm. Før hulltaking, kontroller nøye

at det nnes et rom på minst 68 mm bak

dashbordet/midtkonsollen.

3. Fjern monteringsringen fra måleren, og

monter måleren forfra. Fest måleren med

monteringsringen.

SYLInDerVeLGer

Turtelleren er omkoblingsbar for å passe til

biler både med 2, 3, 4, 5, 6 eller 8 sylindere.

Velgeren er plassert på målerens bakside. Still

velgeren midt foran tallet som tilsvarer det

antallet sylindere din bilmotor har.

InnkObLInG

1. Innkobling av turtelleren skal kun skje når

motoren er kald og tenningen slått av.

2. Foreta frakobling av bilbatteriets minuskabel

(-).

3. Koble kabelen fra målerens ”-” tilkobling

(GND) til minus jord på motoren.

4. Koble kabelen fra målerens ”+” tilkobling til

+12 V på tenningslåsen.

5. Koble målerens belysningstilkobling til

bilens ordinære instrumentbelysning (via

sikringsboksen).

6. Koble kabelen fra målerens ”S”-tilkobling til

bilens RPM signalkabel. Lokaliser kabelen

i bilens kabelnett/elskjema. OBS! Denne

kabelen må IKKE kobles til (berøre) noen

positiv (+) tilkobling.

7. Koble bilbatteriets minuskabel (-) til igjen

etter avsluttet innkobling.

rPM SIGnaLkabeL:

På eldre biler henter vanligvis turtelleren sitt

signal (grønn) fra coilens minusside (-). Dette

gjelder biler med tradisjonell enkel coil (gjelder

nesten alle fram til ca. 1999). På nyere biler må

man lete etter en signalkabel i bilens elektriske

anlegg (se bilens elskjema). Dersom det alle-

rede nnes en turteller i bilen, kan man kanskje

nne en egnet tilkobling der.

Til minus (-) jord

Til instrumentbelysning +12 V

Til tenningslås +12 V

Til bilens RPM signalkabel

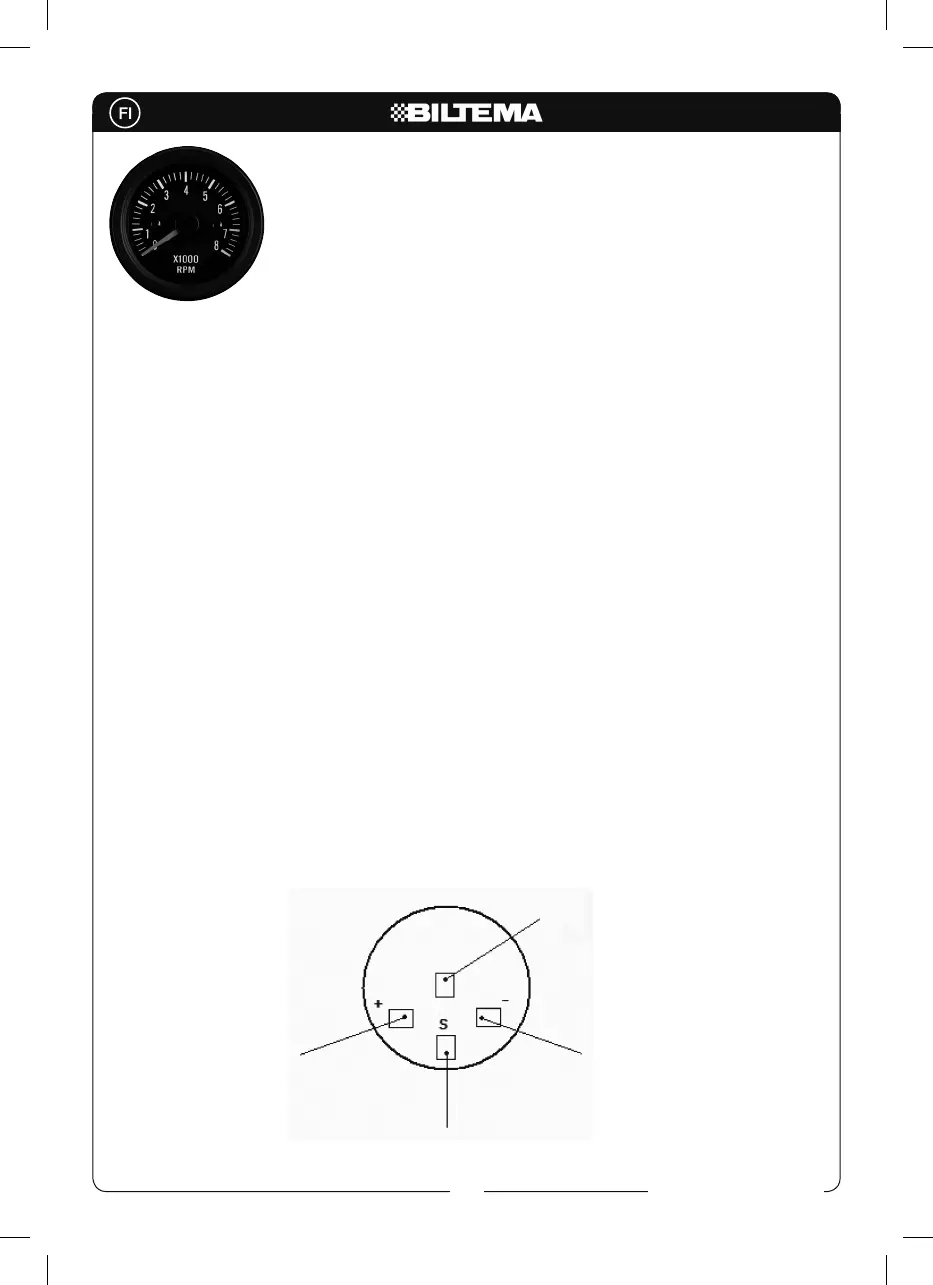

Art. 32-241

kIerrOSLukuMITTarI

TeknISeT TIeDOT

Sylinterien määrä: 2, 3, 4, 5, 6 tai 8.

(Tehdasasetus: 4 sylinteriä.)

Vain 12 voltille (DC 11,5–15 V).

Mittausalue: 0 - 8000 kierr./min.

ILMaISeMInen

Kierrosluku näkyy analogisen mittarin 270-

asteisessa asteikossa.

aSenTaMInen

1. Kierroslukumittari on tarkoitettu asennetta-

vaksi kojetauluun tai auton keskikonsoliin.

2. Mittari edellyttää 52 mm:n asennusauk-

koa. Ennen reiän tekemistä varmista, että

kojetaulun tai konsolin alla on vähintään

68 mm tilaa.

3. Irrota asennusrengas mittarista ja asenna

mittari edestäpäin. Kiinnitä mittari asennus-

renkaan avulla.

SYLInTerIen Määrän VaLITSIn

Kierroslukumittarissa voidaan valita 2, 3, 4, 5, 6

tai 8 sylinteriä. Valitsin sijaitsee mittarin takana.

Aseta valitsin auton moottorin sylinterien

määrää vastaavaan kohtaan.

kYTkeMInen

1. Kierroslukumittarin saa yhdistää vain moot-

torin ollessa kylmä ja sytytyksen katkaistu-

na.

2. Irrota miinusjohto (-) auton akusta.

3. Yhdistä johto mittarin miinusliitännästä

(GND) moottorin miinusliitäntään.

4. Yhdistä johto mittarin plusliitännästä (+)

sytytyslukon +12 V -liitäntään.

5. Yhdistä mittarin valaistusliitäntä auton

kojetaulun valaistusliitäntään sulakerasian

kautta.

6. Yhdistä johto mittarin S-liitännästä auton

kierroslukusignaalijohtoon. Paikanna johto

auton kytkentäkaavion avulla. HUOMIO:

Tätä johtoa EI saa yhdistää mihinkään plus-

liitäntään.

7. Yhdistä miinusjohto (-) takaisin auton ak-

kuun, kun liitännät on tehty.

kIerrOSLuVun SIGnaaLIJOhTO:

Vanhemmissa autoissa kierroslukusignaali saa-

daan tavallisesti sytytyspuolan miinuspuolen

vihreästä liitännästä. Tämä koskee perinteisellä

yksinkertaisella sytytyspuolalla varustettuja

autoja eli lähes kaikkia autoja vuosimalliin 1999

saakka. Uudemmissa autoissa signaalijohto on

etsittävä auton sähköjärjestelmästä. Lisätietoja

on auton kytkentäkaaviossa. Jos autossa on

jo kierroslukumittari, siinä voi olla soveltuva

liitäntä.

Sytytyslukon +12 V -liitäntään

Auton kierrosluvun signaalijohtoon

Maadoitus (miinus)

Kojetaulun valaistusliitäntään (+12 V)
