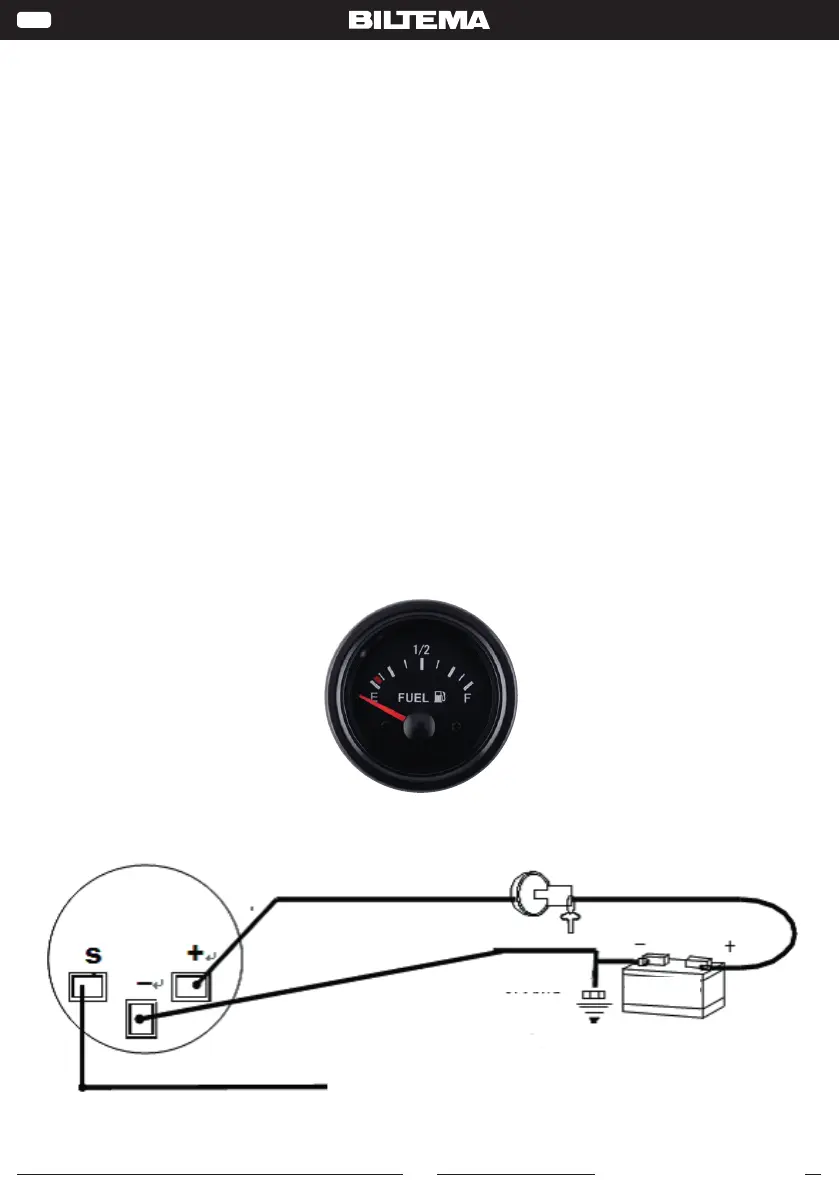

Art. 32-222
1
© 2018-09-05 Biltema Nordic Services AB
SE
BRÄNSLENIVÅMÄTARE
INKOPPLING
1. Inkoppling av bränslenivåmätaren får endast ske
när motorn är kall och tändningen avslagen.
2. Koppla bort bilbatteriets minus (-) kabel.
3. Anslut kabeln från mätarens ”-” anslutning (GND)
till minus jord på motorn.
4. Anslut kabeln från mätarens ”+” anslutning till +12
V på tändningslåset.
5. Anslut mätarens belysningsanslutning till bilens
ordinarie instrumentbelysning (via säkringsdosan).
6. Anslut kabeln från mätarens ”S” anslutning till
bränslegivaren (medföljer ej). Lokalisera kabeln i
bilens kabelnät/elschema. OBS: Denna kabel får
EJ anslutas till (vidröra) någon positiv (+) anslut-
ning.
7. Koppla tillbaka bilbatteriets minus (-) kabel efter
avslutad inkoppling.
TEKNISKA DATA
Endast för 12 V (DC 11.5~15 V).
Mätområde: 0~100 %.
Resistans: 10–180 Ω.
INDIKERING
Analog mätare med 90° skala som visar bränslenivån.
MONTERING
Bränslenivåmätaren är avsedd för inbyggnad i instru-
mentpanelen eller bilens mittkonsol.
Mätaren kräver en inbyggnadsöppning på Ø52 mm.
Innan håltagning sker, kontrollera noga så att det
nns ett utrymme på minst 68 mm bakom panelen/
konsolen.
Plocka bort monteringsringen från mätaren och
montera mätaren framifrån. Fäst mätaren med mon-
teringsringen.
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
12 V batteri
Tändningslås +12 V
Minus (-) jord
Till bränslegivare

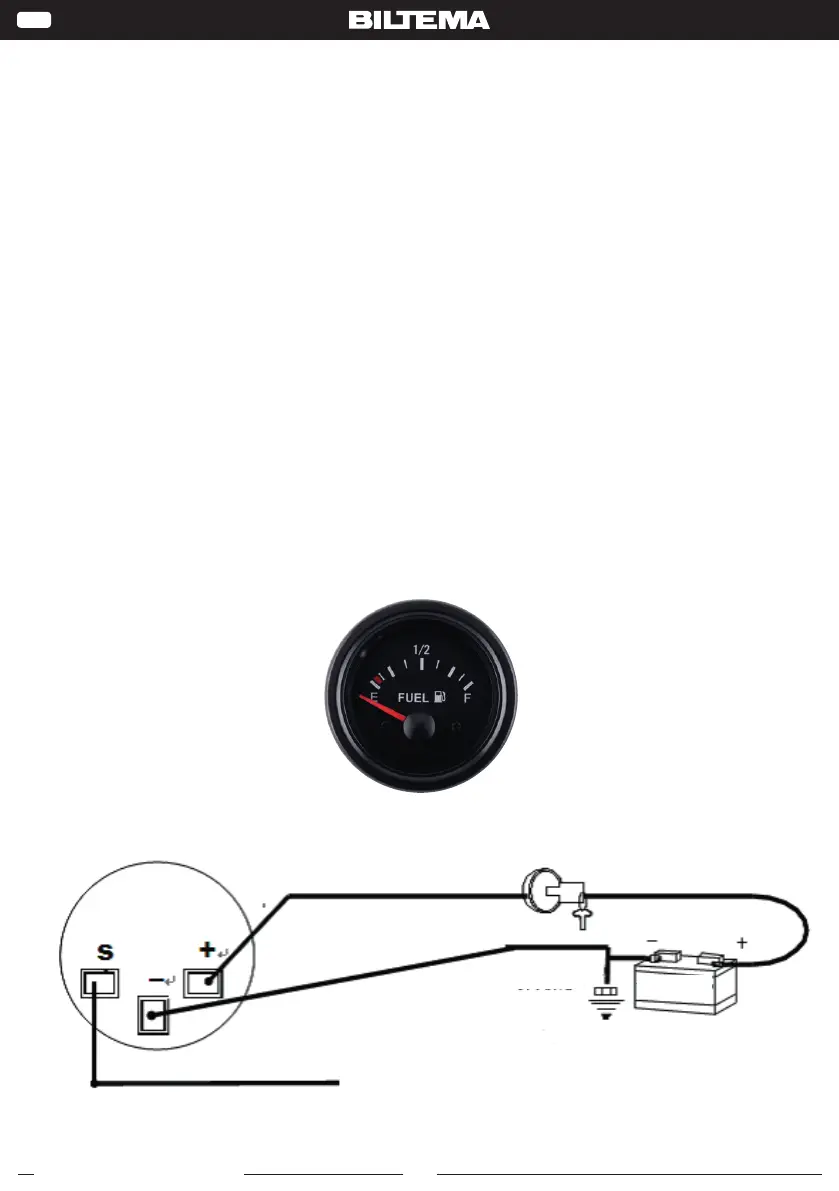

Art. 32-222
2
© 2018-09-05 Biltema Nordic Services AB
NO
INNKOBLING
1. Innkobling av drivstoffnivåmåleren må kun skje når
motoren er kald og tenningen avslått.
2. Foreta frakobling av bilbatteriets minuskabel (-).
3. Koble kabelen fra målerens ”-” tilkobling (GND) til
minus jord på motoren.
4. Koble kabelen fra målerens ”+” tilkobling til +12 V
på tenningslåsen.
5. Koble målerens belysningstilkobling til bilens or-
dinære instrumentbelysning (via sikringsboksen).
6. Koble kabelen fra målerens ”S”-tilkobling til driv-
stoffgiver (medfølger ikke). Lokaliser kabelen i bi-
lens kabelnett/elskjema. OBS! Denne kabelen må
IKKE kobles til (berøre) noen positiv (+) tilkobling.
7. Koble bilbatteriets minuskabel (-) til igjen etter
avsluttet innkobling.
TEKNISKE DATA
Kun for 12 V (DC 11,5~15 V).
Måleområde: 0~100 %.
Resistans: 10–180 Ω.
INDIKERING
Analog måler med 90° skala som viser drivstoffnivån.
MONTERING
1. Drivstoffnivåmåleren er beregnet for innbygging i
dashbord eller bilens midtkonsoll.
2. Måleren krever en innbyggingsåpning på Ø52 mm.
Før hulltaking, kontroller nøye at det nnes et rom
på minst 68 mm bak dashbordet/midtkonsollen.
3. Fjern monteringsringen fra måleren, og monter
måleren forfra. Fest måleren med monterings-
ringen.
DRIVSTOFFNIVÅMÅLER
12 V batteri
Til tenningslås +12 V
Til minus (-) jord
Til drivstoffgiver
Art. 32-222
3
© 2018-09-05 Biltema Nordic Services AB
FI
POLTTOAINEMITTARI
KYTKEMINEN
1. Polttoainemittarin saa yhdistää vain moottorin ol-
lessa kylmä ja sytytyksen katkaistuna.
2. Irrota miinusjohto (-) auton akusta.
3. Yhdistä johto mittarin miinusliitännästä (GND)
moottorin miinusliitäntään.
4. Yhdistä johto mittarin plusliitännästä (+) sytytyslu-
kon +12 V -liitäntään.
5. Yhdistä mittarin valaistusliitäntä auton kojetaulun
valaistusliitäntään sulakerasian kautta.
6. Yhdistä johto mittarin S-liitännästä polttoainetun-
nistimeen (hankittava erikseen). Paikanna johto
auton kytkentäkaavion avulla. HUOMIO: Tätä
johtoa EI saa yhdistää mihinkään plusliitäntään.
7. Yhdistä miinusjohto (-) takaisin auton akkuun, kun
liitännät on tehty.
TEKNISET TIEDOT
Vain 12 voltille (DC 11,5–15 V).
Mittausalue: 0~100 %.
Vastus: 10–180 Ω.
ILMAISEMINEN
Polttoaineen määrä näkyy analogisen mittarin
270-asteisessa asteikossa.
ASENTAMINEN
1. Polttoainemittari on tarkoitettu asennettavaksi
kojetauluun tai auton keskikonsoliin.
2. Mittari edellyttää 52 mm:n asennusaukkoa. En-
nen reiän tekemistä varmista, että kojetaulun tai
konsolin alla on vähintään 68 mm tilaa.
3. Irrota asennusrengas mittarista ja asenna mit-
tari edestäpäin. Kiinnitä mittari asennusrenkaan
avulla.
12 voltin akku
Sytytyslukon +12 V -liitäntään
Maadoitus (miinus)
Polttoainetunnistimeen
