Art. 32-223

OLJETRYCKSMÄTARE

INKOPPLING

1. Koppla bort bilbatteriets minus (-) kabel.

2. Montera oljetrycksgivaren 1/8” NPT. Drag åt

givaren ordentligt vid monteringen för att undvika

läckage av olja.

3. Anslut kabeln från mätarens ”-” anslutning (GND)

till minus (-) jord på motorn, nära givaren.

4. Anslut kabeln från mätarens ”+” anslutning till +12

V på tändningslåset.

5. Anslut kabeln från mätarens ”S” anslutning till

givarens anslutning ”G”.

6. Anslut givarens anslutning ”WK” till minus (-) jord.

7. Anslut mätarens lamphållare/belysningskabel till

bilens ordinarie instrumentbelysning (via säkrings-

dosan).

8. Koppla tillbaka bilbatteriets minus (-) kabel efter

avslutad inkoppling.

VARNING!

Kabeln från mätarens “S” anslutning till givaren får EJ

vidröra någon av tändkablarna, eftersom detta kom-

mer att skada givaren.

TEKNISKA DATA

Endast för 12 V (DC 11.5~15 V).

Mätområde: 0~10 bar.

INDIKERING

Analog mätare med 90° skala som visar oljetrycket.

MONTERING

1. Oljetrycksmätaren är avsedd för inbyggnad i

instrumentpanelen eller bilens mittkonsol.

2. Mätaren kräver en inbyggnadsöppning på Ø52

mm. Innan håltagning sker, kontrollera noga så

att det  nns ett utrymme på minst 55 mm bakom

panelen/konsolen.

3. Plocka bort monteringsringen från mätaren och

montera mätaren framifrån. Fäst mätaren med

monteringsringen.

Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com

–

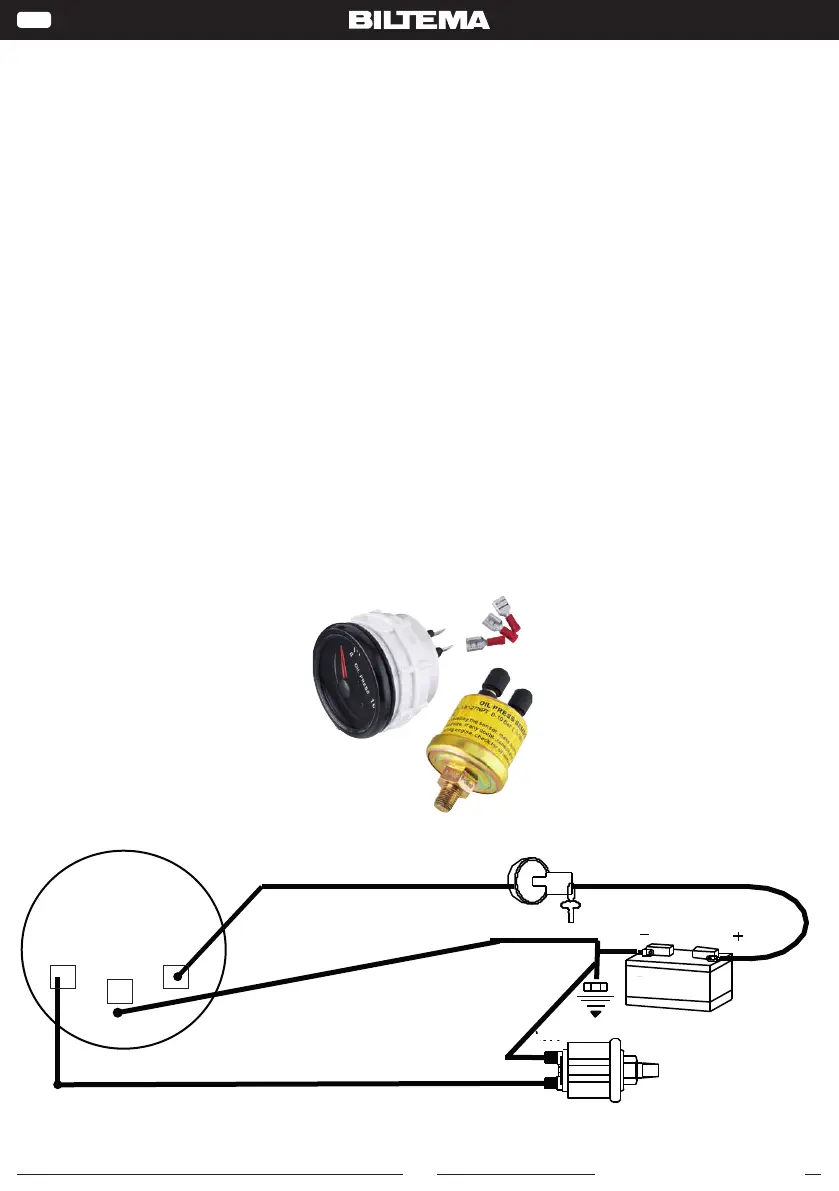

12 V batteri

Tändningslås +12 V

Minus (-) jord

Oljetrycksgivare

Art. 32-223

INNKOBLING

1. Koble fra bilbatteriets minuskabel (-).

2. Monter oljetrykkgiveren 1/8” NPT. Stram giveren

ordentlig ved monteringen for å unngå lekkasje av

olje.

3. Koble kabelen fra målerens ”-”-tilkobling (GND) til

minus (-) jord på motoren, nær giveren.

4. Koble kabelen fra målerens ”+”-tilkobling til +12 V

på tenningslåsen.

5. Koble kabelen fra målerens ”S”-tilkobling til give-

rens tilkobling ”G”.

6. Koble giverens tilkobling ”WK” til minus (-) jord.

7. Koble målerens lampeholder/belysningskabel til

bilens ordinære instrumentbelysning (via sikrings-

boksen).

8. Koble til bilbatteriets minuskabel (-) igjen etter

avsluttet innkobling.

ADVARSEL!

Kabelen fra målerens “S”-tilkobling til giveren må

IKKE berøre noen av tennkablene, fordi dette vil

skade giveren.

TEKNISKE DATA

Kun for 12 V (DC 11,5~15 V).

Målområde: 0~10 bar.

INDIKERING

Analog måler med 90° skala som viser oljetrykket.

MONTERING

1. Oljetrykkmåleren er beregnet for innbygging i

dashbord eller bilens midtkonsoll.

2. Måleren krever en innbyggingsåpning på Ø 52

mm. Før hulltaking, kontroller nøye at det  nnes et

rom på minst 55 mm bak dashbordet/midtkonsol-

len.

3. Fjern monteringsringen fra måleren, og monter

måleren forfra. Fest måleren med monterings-

ringen.

OLJETRYKKMÅLER

–

12 V batteri

Tenningslås +12 V

Minus (-) jord

Oljetrykkgiver

Art. 32-223

ÖLJYNPAINEMITTARI

KYTKEMINEN

1. Irrota miinusjohto (-) auton akusta.

2. Asenna 1/8” NPT -öljynpainetunnistin. Kiristä

anturi kunnolla, jotta öljyä ei vuoda.

3. Yhdistä johto mittarin miinusliitännästä (GND)

moottorin miinusliitäntään (-) anturin lähelle.

4. Yhdistä johto mittarin plusliitännästä (+) sytytyslu-

kon +12 V -liitäntään.

5. Yhdistä johto mittarin S-liitännästä anturin G-

liitäntään.

6. Yhdistä anturin WK-liitäntä maadoitukseen (-).

7. Yhdistä mittarin lampun pidin / valaistusjohto

auton kojetaulun valaistusliitäntään sulakerasian

kautta.

8. Yhdistä miinusjohto (-) takaisin auton akkuun, kun

liitännät on tehty.

VAROITUS!

Mittarin S-liitännästä anturiin kulkeva johto EI saa

koskettaa mitään sytytysjohtoa. Muutoin anturi voi

vaurioitua.

TEKNISET TIEDOT

Vain 12 voltille (DC 11,5–15 V).

Mittausalue: 0–10 baaria.

ILMAISEMINEN

Öljynpaine näkyy analogisen mittarin 90-asteisessa

asteikossa.

ASENTAMINEN

1. Öljynpainemittari on tarkoitettu asennettavaksi

kojetauluun tai auton keskikonsoliin.

2. Mittari edellyttää 52 mm:n asennusaukkoa. En-

nen reiän tekemistä varmista, että kojetaulun tai

konsolin alla on vähintään 55 mm tilaa.

3. Irrota asennusrengas mittarista ja asenna mit-

tari edestäpäin. Kiinnitä mittari asennusrenkaan

avulla.

–

12 voltin akku

Sytytyslukon +12 V -liitäntä

Maadoitus (miinus)

Öljynpaineanturi
