Art. 19-1260
© 2007 Biltema Nordic Services AB
1
Dubbelkoningsverktyg
för bromsrör
Dobbelkoningsverktøy
for bremserør
kaksoiskartiotyökalu
jarruputkia varten
værktøj meD Dobbeltkonusslibning
for bremserør
Art. 19-1260
© 2007 Biltema Nordic Services AB
2
För enkel- och dubbelkoning
Innan du börjar använda dubbelkoningsverk-
tyget, gör dig bekant med de olika typerna av
koningar/änsar.
förbereDelser på bromsröret
1. Kapa bromsröret till korrekt längd med hjälp
av en skarp, ntandad bågl. Bromsrörets
måste kapas av helt rakt (vinkelrät).
2. Bromsrörets ytterkant avfasas ca. 0,25 x
45°.
3. Bromsrörets innerkant avgradas med hjälp
av gradverktyg.
4. Om bromsröret är plastbelagt, så måste
plastbeläggningen avlägsnas ca. 3 mm från
bromsrörets ände. Se till att bromsröret EJ
repas eller att någon metall avlägsnas från
röret när detta utförs. Använd EJ något
medel med slipverkan. Blås rent bromsröret
med hjälp av tryckluft efter avslutad koning.
viktigt
De rörbackar och konstansar som medföljer
detta verktyg får endast användas tillsammans
med denna utrustning.

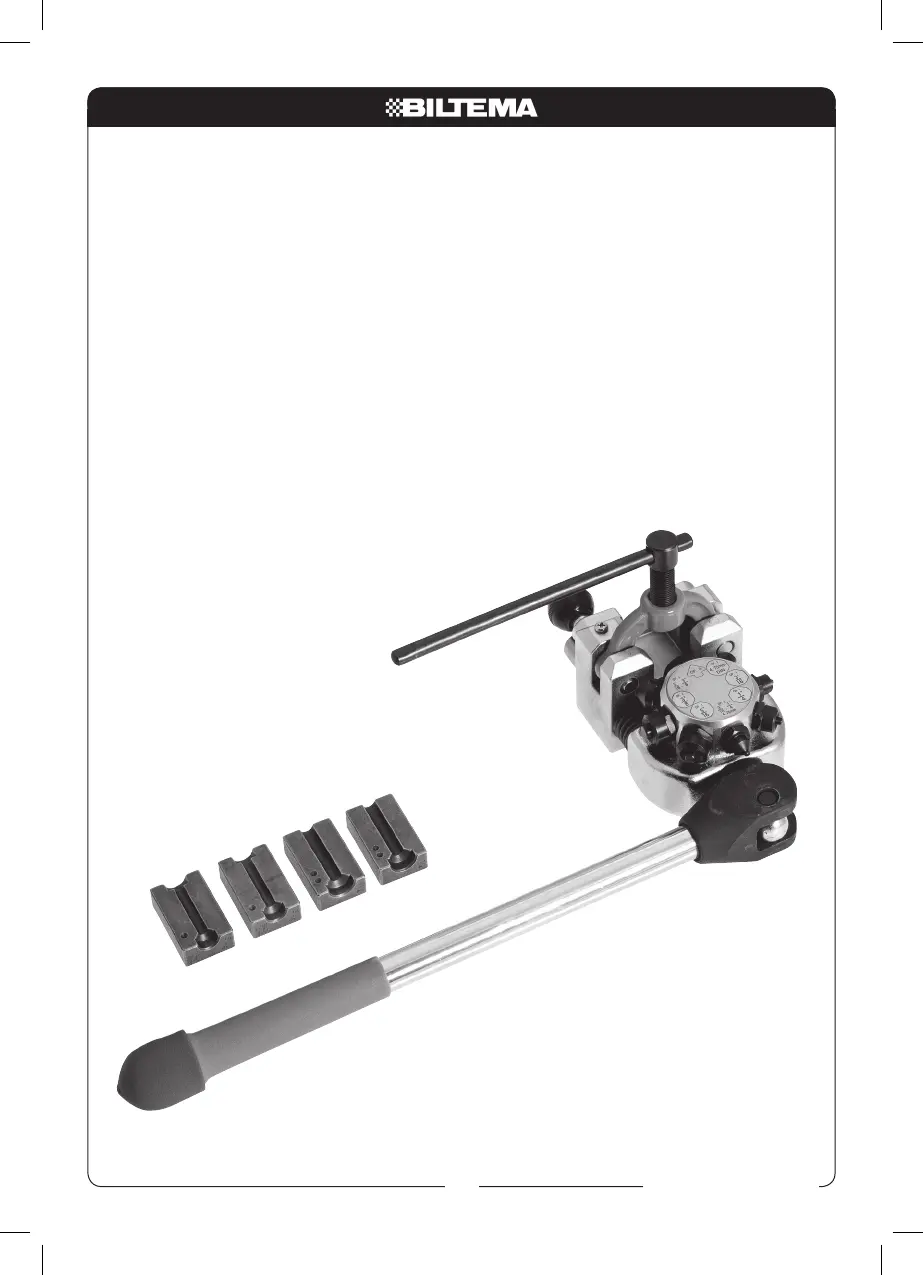

Dubbelkoningsverktyg för bromsrör
Rörbackar (2-delade) för bromsrör
med följande dimensioner:
• 3/16" (4,75 mm)
• 1/4"
• 5/16"
• 3/8"
Hållare med konstansar i följande
dimensioner:
• OP.0
• OP.14,75mmDIN
• OP.13/16"
• OP.11/4"
• OP.23/16", 1/4", 4,75 mm
• OP.15/16"
• OP.13/8"
• OP.25/16",3/8"
90˚
11.5˚
117˚
45˚
37˚

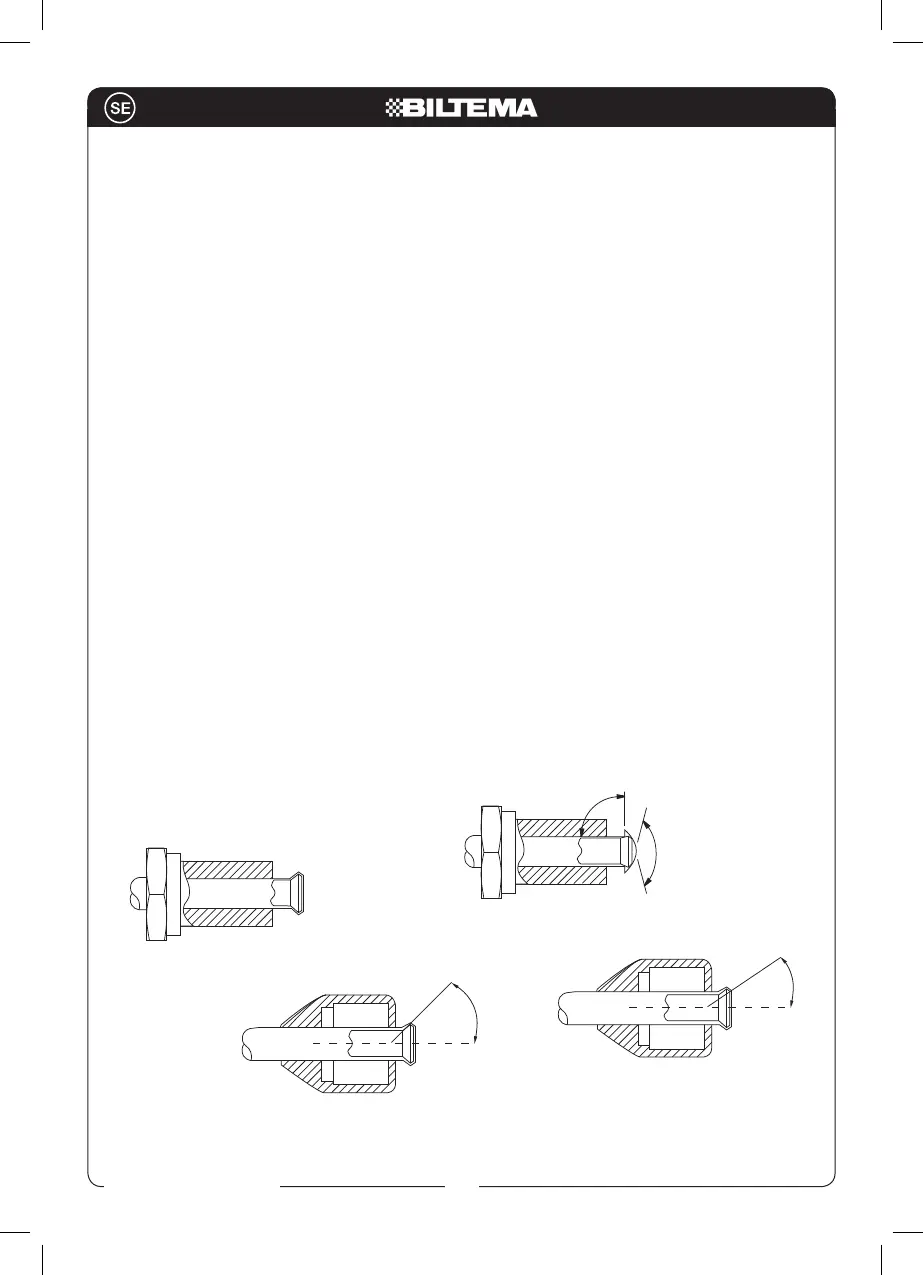

A. SAE konvex
B. 113°–117° DIN konvex
C. SAE dubbel
D. 113°–117° DIN konvex
Art. 19-1260
© 2007 Biltema Nordic Services AB
3
bruksanvisning

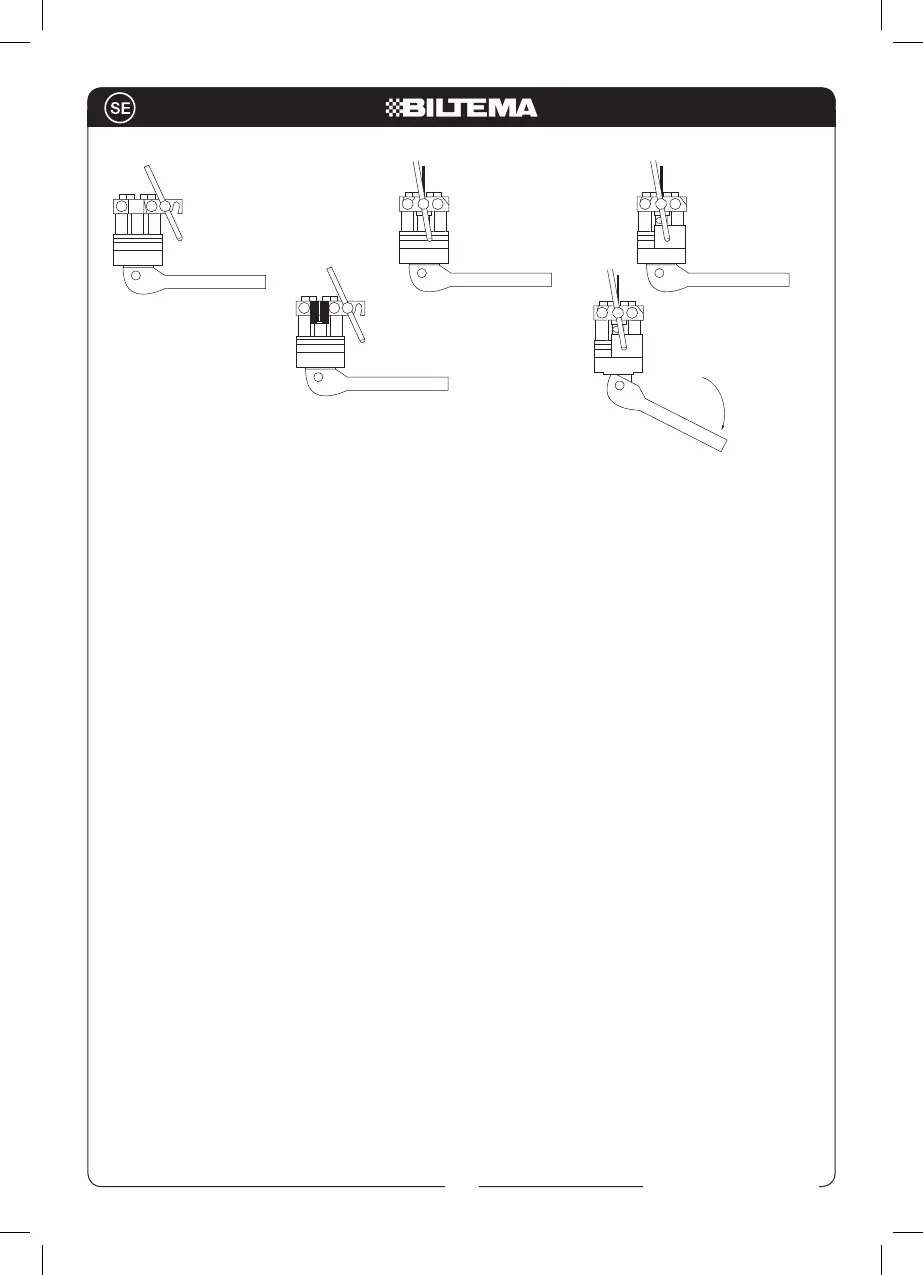

1. Spänn fast verktyget i ett bänkskruvstycke.
Montera manöverspaken vid verktygets
nock enl. bild. Lås fast manöverspaken med
låsskruven. Drag ut låssprinten så att kläm-
anordningen för rörbackarna kan öppnas.
2. Välj rörbackar resp. konstans av lämp-
lig storlek för att utföra önskad koning/
äns.Placerarörbackarnasbådahalvor
på avsedd plats i verktyget så att de båda
halvornas delningslinje hamnar horisontellt
och så att försänkningen pekar mot stans-
hållaren och manöverspaken.
3. Efter att bromsröret blivit förberett enligt
avsnitt ovan, se till att bromsrörsnippeln
placeraspåbromsröret.Placerarörback-
ens ena halva på avsedd plats i verktyget.
Placeradärefterbromsröretiurfräsningen.
Skjut fram bromsrörets preparerade ände
tills den är i jämnkant med rörbackens
främrekant.Placeradärefterrörback-
ens andra halva på plats. OBS: Se till att
rörbackens båda halvor ligger an ordentligt
mot verktygets stoppklack. Vik ner kläm-
anordningen och lås fast den genom att
skjuta in låssprinten. Lås avslutningsvis fast
rörbackens båda halvor med hjälp av lås-
skruven. Kontrollera så att rörbackens båda
halvor fortfarande ligger an ordentligt mot
verktygets stoppklack.
4. Tryck fast stanshållaren på verktyget och
vrid den tills lämplig konstans för den första
koningsproceduren hamnar mitt för broms-
röret.
5. Med hjälp av verktygets manöverhand-
tag pressas sedan konstansen in mot
bromsrörsänden. Fortsätt forma koningen/
änsen tills ett fast motstånd känns. Låt
manöverhandtaget återgå till utgångsläget
så att konstansen dras tillbaka. Om önskad
koning kräver en andra koningsprocedur,
vridstanshållarentillskorrektOP.2kon-
stans hamnar mitt för bromsröret. Drag i
manöverhandtaget för att fullborda formen
på koningen/änsen. Låt manöverhandtaget
återgå till utgångsläget så att stansen dras
tillbaka.
Lossa låsskruven, drag ut låssprinten och
vik upp klämanordningen.
Plockabortrörbackensbådahalvortillsam-
mans med bromsröret. Ibland kan det
krävas att man knackar till på rörbacken
för att dess båda halvor ska släppa från
bromsröret.
Kontrollera avslutningsvis kvalitén på
koningen/änsen för att säkerställa att
bromsröret inte rört sig under arbetets
gång.
1
2
3 4
5
