Side 1/8

Art. 19-1372 / 19-1373

19-1374 / 19-1375 / 19-1376

GÄNGREPARATIONSSATS

4. PRODUKTENS DELAR

Gänginsatser av rostfritt stål. Ersätter skadade gän-

gor. Med borr, gängtapp, gänginsatser och monte-

ringsverktyg.

Gängtapp Borr Insatser Art.nr.

M6 x 1.0 6.3 mm 25 st. 19-1373

M8 x 1.25 8.3 mm 25 st. 19-1374

M10 x 1.5 10.4 mm 25 st. 19-1375

M12 x 1.75 12.4 mm 10 st. 19-1376

19 -1372

Med borr, gängtapp och monteringsverktyg för M5 x

0.8, M6 x 1.0, M8 x 1.25, M10 x 1.5 och M12 x 1.75,

samt 25 st. gänginsatser av rostfritt stål för vardera

M5-M10 och 10 st. för M12.

A. Monteringsverktyg

B. Djupjusteringskrage

C. Borr

D. Gängtapp

E. Gänginsatser

OBS! På grund av beskaffenheten av verktygen i

denna sats betraktas följande komponenter som

förbrukningsartiklar: C, D, E.

INNEHÅLLSFÖRTECKNING

1. INTRODUKTION

2. AVSEDD ANVÄNDNING

3. SÄKERHET

4. PRODUKTENS DELAR

5. ANVÄNDNING

6. SKÖTSEL

7. AVFALL

1. INTRODUKTION

Denna bruksanvisning och dess säkerhetsföreskrif-

ter ska läsas innan produkten tas i bruk. Var särskilt

uppmärksam på följande signalord:

FARA – Indikerar en risk som med stor sannolikhet

resulterar i dödsfall eller allvarlig personskada om

den inte undviks.

VARNING – Indikerar en risk som sannolikt resulte-

rar i dödsfall eller allvarlig personskada om den inte

undviks.

FÖRSIKTIGHET – Indikerar en risk som resulterar

i en mindre eller måttlig personskada om den inte

undviks.

Spara bruksanvisningen på en säker plats och låt den

medfölja produkten vid en eventuell försäljning. Med

reservation för att bilder och beskrivningar inte är

identiska med produkten.

2. AVSEDD ANVÄNDNING

Komplett sats för reparation av skadade gängor.

3. SÄKERHET

VARNING!

Risk för ögonskada.

Metallspån vid borrning kan skada ögonen.

Använd skyddsglasögon.

Ett gänginsats reparationssystem som innehåller ett borr, gängtapp, gänginsatser och monteringsverktyg.

A - Monteringsverktyg

B - Djupjusteringskrage

C - Borr

D - Gängtapp

E - Gänginsatser

Original manual

Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com

Art. 19-1372 / 19-1373

19-1374 / 19-1375 / 19-1376

OBS! När gänginsatser används i en motor (för t.ex.

tändstift) använd lång spetstång för att bryta ner

mothållet, detta för att säkerställa att mothållet inte

kommer in i motorn.

6. SKÖTSEL

Torka av verktygen samt gänginsatserna och förvara

dom i plåtväskan.

7. AV FALL

Produkten, förpackningsmaterial och förbrukningsar-

tiklar ska kasseras enligt lokala föreskrifter.

5. ANVÄNDNING

SKYDDSGLASÖGON!

Använd skyddsglasögon.

Gör så här:

• Borra ut rester av den skadade gängan/skruven

med hjälp av Borr (C).

• Montera den medföljande gängtappen (D) i en

lämplig gängtapphållare (svängjärn) (medföljer

inte) och gör nya gängor så djupt som krävs för

att säkerställa att ersättningsgängan (E) inte

sticker ut över den övre ytan av gänghålet. Se

till att det används lämplig skärvätska och vrid

gängtappen tillbaka ½ varv för varje fullt varv

medurs för att säkerställa att gängningen sker

effektivt.

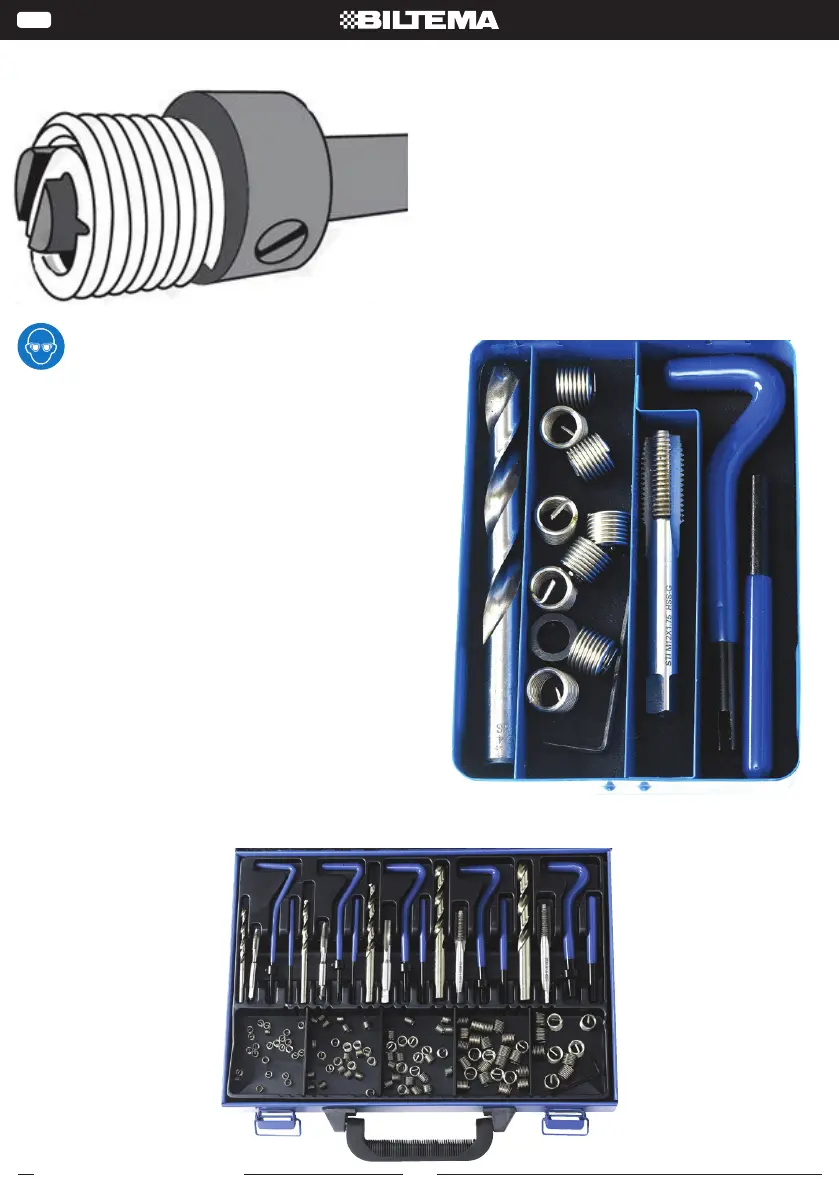

• Om du arbetar på ett blindhål ställer du in läget

för Djupjusteringskrage (B) på Monteringsverkty-

get (A) så att den inte går i botten på hållet innan

hela gänginsatsen är i hållet. (se Fig. 1).

• Säkerställ att gänginsatsens mothåll kommer i

skåran på Monteringsverktyget (A). (se Fig. 1).

• Vrid insatsen i hålet till erforderligt djup och ta

bort Monteringsverktyget.

• Använd ett lämpligt dorn och hammare för att ta

bort mothållet.

Ett gänginsats reparationssystem som innehåller ett borr, gängtapp, gänginsatser och monteringsverktyg.

A - Monteringsverktyg

B - Djupjusteringskrage

C - Borr

D - Gängtapp

E - Gänginsatser

Art. 19-1372 / 19-1373

19-1374 / 19-1375 / 19-1376

GJENGEREPARASJONSSETT

4. PRODUKTETS DELER

Gjengeinnsatser av rustfritt stål. Erstatter skadde

gjenger. Med bor, gjengetapp, gjengeinnsatser og

monteringsverktøy.

Gjengetapp Bor Innsatser Art. nr.

M6 x 1,0 6,3 mm 25 stk. 19-1373

M8 x 1,25 8,3 mm 25 stk. 19-1374

M10 x 1,5 10,4 mm 25 stk. 19-1375

M12 x 1,75 12,4 mm 10 stk. 19-1376

19 -1372

Komplett sett til reparasjon av skadde gjenger. Med

bor, gjengetapp og monteringsverktøy for M5 x 0,8,

M6 x 1,0, M8 x 1,25, M10 x 1,5 og M12 x 1,75, samt

25 stk. gjengeinnsatser av rustfritt til M5-M10 og 10

stk. til M12

A. Monteringsverktøy

B. Dybdejusteringskrage

C. Bor

D. Gjengetapp

E. Gjengeinnsatser

OBS! På grunn av måten verktøyet i dette settet

er utformet betraktes følgende komponenter som

forbruksartikler: C, D, E.

INNHOLDSFORTEGNELSE

1. INTRODUKSJON

2. BEREGNET BRUK

3. SIKKERHET

4. PRODUKTETS DELER

5. BRUK

6. VEDLIKEHOLD

7. AV FALL

1. INTRODUKSJON

Denne bruksanvisningen og sikkerhetsforskriftene i

den må leses før produktet tas i bruk. Vær spesielt

oppmerksom på følgende advarsler:

FARE – Indikerer en risiko som med stor sannsynlig-

het vil føre til dødsfall eller alvorlig personskade hvis

den ikke unngås.

ADVARSEL – Indikerer en risiko som sannsynligvis

vil føre til dødsfall eller alvorlig personskade hvis den

ikke unngås.

FORSIKTIG – Indikerer en risiko som sannsynligvis

vil føre til mindre omfattende personskade hvis den

ikke unngås.

Oppbevar bruksanvisningen på et trygt sted, og lever

den sammen med produktet ved eventuelt videre-

salg. Med forbehold om at bilder og beskrivelser kan

avvike fra produktet.

2. BEREGNET BRUK

Komplett sett for reparasjon av skadde gjenger.

3. SIKKERHET

ADVARSEL!

Fare for øyeskade.

Metallspon ved boring kan skade øynene.

Bruk vernebriller.

Ett gänginsats reparationssystem som innehåller ett borr, gängtapp, gänginsatser och monteringsverktyg.

A - Monteringsverktyg

B - Djupjusteringskrage

C - Borr

D - Gängtapp

E - Gänginsatser

Original manual

Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
