Side 1/8

Art. 19-1520

1 9 - 1 5 2 0 _ M a n u a l _ 1 4 0 9 2 9 . i n d d • 2 0 1 4 - 1 0 - 7 , 0 9 . 2 9 . 0 7

Original manual

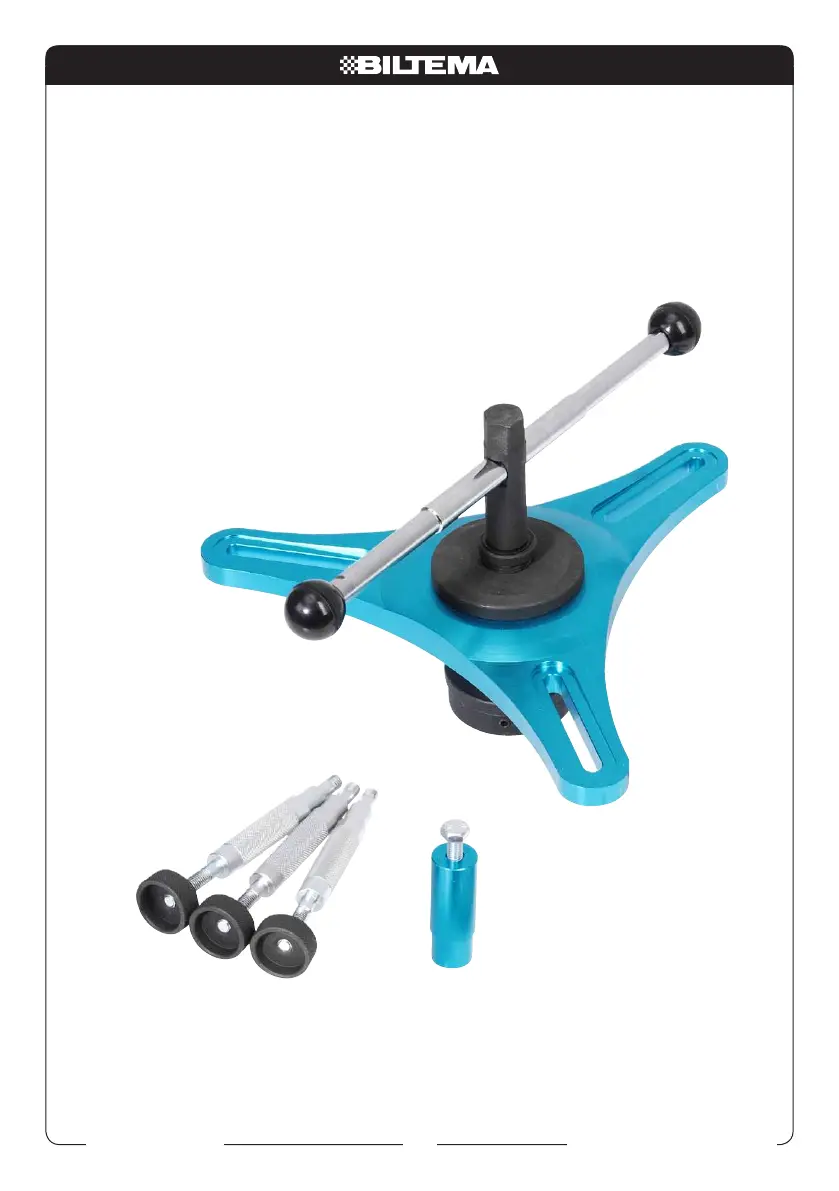

CLUTCH TOOL

Kopplingsverktyg för SAC-kopplingar

Clutchverktøy for SAC-clutch

Liitostyökalu SAC-liitoksille

Koblingsværktøj til SAC-koblinger

Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: +46-42 600 45 00.

Importør: Biltema Norge AS, Postboks 74, 3401 Lier. Tlf: +47-32 84 91 10.

Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: +358-207 609 609

Importør: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: +45 70 80 77 70

www.biltema.com

Art. 19-1520

KOPPLINGSVERKTYG FÖR SAC-KOPPLINGAR

INTRODUKTION

Detta kopplingsverktyg används för montering/

demontering av självjusterande kopplingar

(SAC) med 3-hålsdelning. Passar de esta

SAC-kopplingar på t.ex. BMW, VAG, Mercedes,

Volvo, Renault och Opel.

ÖVERSIKTSBILD

2. Skruvar till tryckplatta (120°)

3a. Plugg

3b. Kopplingsverktyg, kropp

3c. Spännskruv

4a. Stopp

4b. Bottenplatta

5. Skruvar till tryckplatta

6. Kopplingsverktygets handtag

DEMONTERING

1. Lossa de tre skruvarna (2) som är placerade

vid 120° och håller fast tryckplattan.

2. Montera pluggen (3a) och kopplingsverkty-

get (3b) genom att dra in spännskruvarna

(3c) i gängorna till skruvarna som nyss tagits

bort.

3. Vrid på kopplingsverktygets handtag (6) tills

stoppet (4a) når bottenplattan (4b).

4. Lossa tryckplattans resterande skruvar (5).

5. Vrid tillbaka kopplingsverktygets handtag (6)

tills membranfjädern har släppt.

6. Ta bort verktyget.

7. Ta bort tryckplattan.

8. Ta bort kopplingslamellen.

MONTERING

1. Sätt tillbaka pluggen (3a) i vevaxeln.

2. Placera kopplingen på sin plats.

OBS! Vänd lamellen rätt enligt markering-

arna ”SIDE ENGINE” och ”CHANGE SIDE”.

Hantera lamellen försiktigt och rör inte frik-

tionsbelägget med händerna. Ta bort rost-

och rengöringsmedel från friktionsbelägget

på tyckplattan.

3. Sätt på kopplingsverkyget (3b) och montera

kopplingen genom att dra in spännskru-

varna (3c).

4. Vrid på handtaget (6) tills stoppet (4a) når

bottenplattan (4b).

5. Fäst tre skruvar (5) till tryckplattan manuellt

med lämplig nyckel. OBS! Dra in skruvarna

till sitt ändläge.

6. Vrid tillbaka handtaget (6) tills membranfjä-

dern har släppt.

7. Ta bort verktyget.

8. Fäst resterande tre skruvar (2) till tryckplat-

tan manuellt med lämplig nyckel.

9. Kontrollera och spänn samtliga skruvar 28

Nm.

Art. 19-1520

INTRODUKSJON

Dette koblingsverktøyet brukes til å montere/

demontere selvjusterende koblinger (SAC) med

3-hullsdeling. Passer de este SAC-koblinger

på for eksempel BMW, VAG, Mercedes, Volvo,

Renault og Opel.

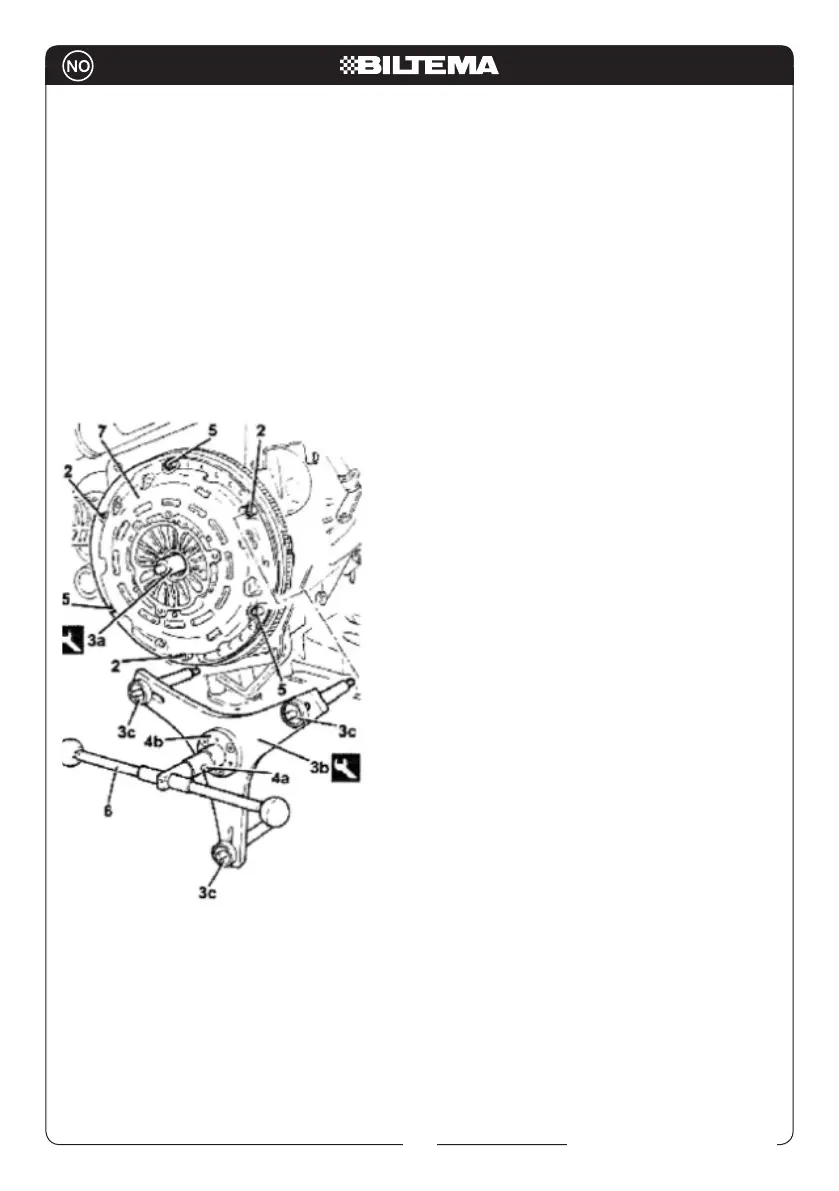

OVERSIKTSBILDE

2. Skruer til trykkplate (120°)

3a. Plugg

3b. Koblingsverktøy, kropp

3c. Spennskrue

4a. Stopp

4b. Bunnplate

5. Skruer til trykkplate

6. Koblingsverktøyets håndtak

CLUTCHVERKTØY FOR SAC-CLUTCH

DEMONTERING

1. Løsne de tre skruene (2) som er plassert

ved 120° og holder fast trykkplaten.

2. Monter pluggen (3a) og koblingsverktøyet

(3b) ved å trekke spennskruene (3c) inn i

gjengene til skruene som nettopp ble fjer-

net.

3. Vri på koblingsverktøyets håndtak (6) til

stopperen (4a) når bunnplaten (4b).

4. Løsne resten av skruene i trykkplaten (5).

5. Vri tilbake koblingsverktøyets håndtak (6) til

membranfjæren har sluppet.

6. Fjern verktøyet.

7. Fjern trykkplaten.

8. Fjern koblingslamellen.

MONTERING

1. Monter pluggen (3a) tilbake i veivakselen.

2. Sett koblingen på plass.

OBS! Snu lamellen riktig vei, bruk merkin-

gene ”SIDE ENGINE” og ”CHANGE SIDE”.

Håndter lamellen forsiktig, ikke berør friks-

jonsbelegget med hendene. Fjern rust- og

rengjøringsmiddel fra trykkplatens friksjons-

belegg.

3. Sett på koblingsverktøyet (3b), og monter

koblingen ved å trekke til spennskruene (3c).

4. Vri på håndtaket (6) til stopperen (4a) når

bunnplaten (4b).

5. Fest de tre skruene (5) til trykkplaten

manuelt ved hjelp av egnet fastnøkkel. OBS!

Trekk skruene helt til.

6. Vri tilbake håndtaket (6) til membranfjæren

har sluppet.

7. Fjern verktøyet.

8. Fest de siste tre skruene (2) til trykkplaten

manuelt ved hjelp av egnet fastnøkkel.

9. Kontroller og stram alle skruer til 28 Nm.
