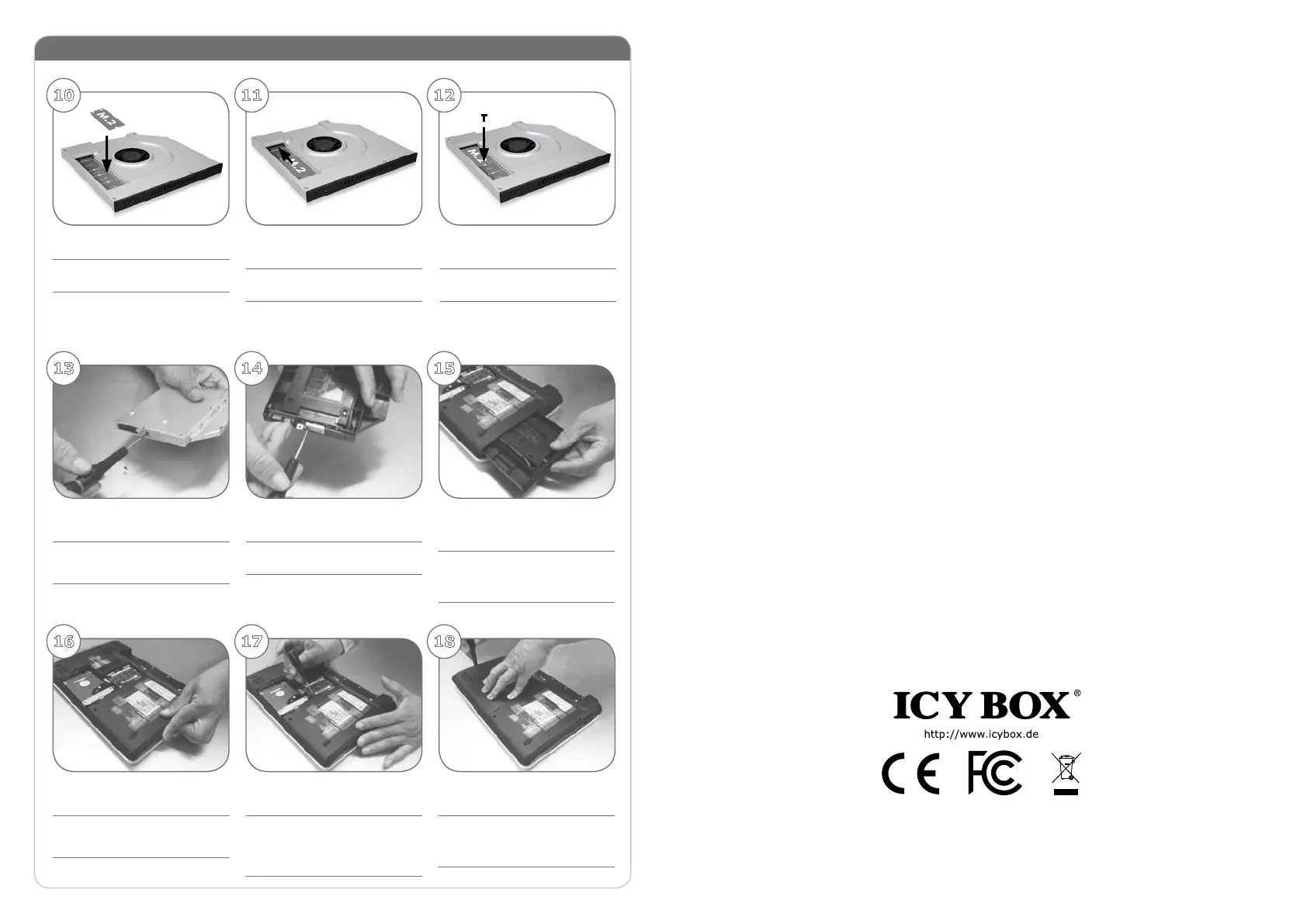

Installation

Fasten the extra front panel from

right to the left into the front panel

of IB-AC647.

Befestigen Sie nun die extra Front-

blende von rechts angefangen an der

Front des IB-AC647.

Press DVD front panel and ensure to

x it tightly with IB-AC647.

Drücken Sie nochmals an allen

Verbindungspunkten die Frontblende

an und stellen sicher, dass diese fest

anliegt.

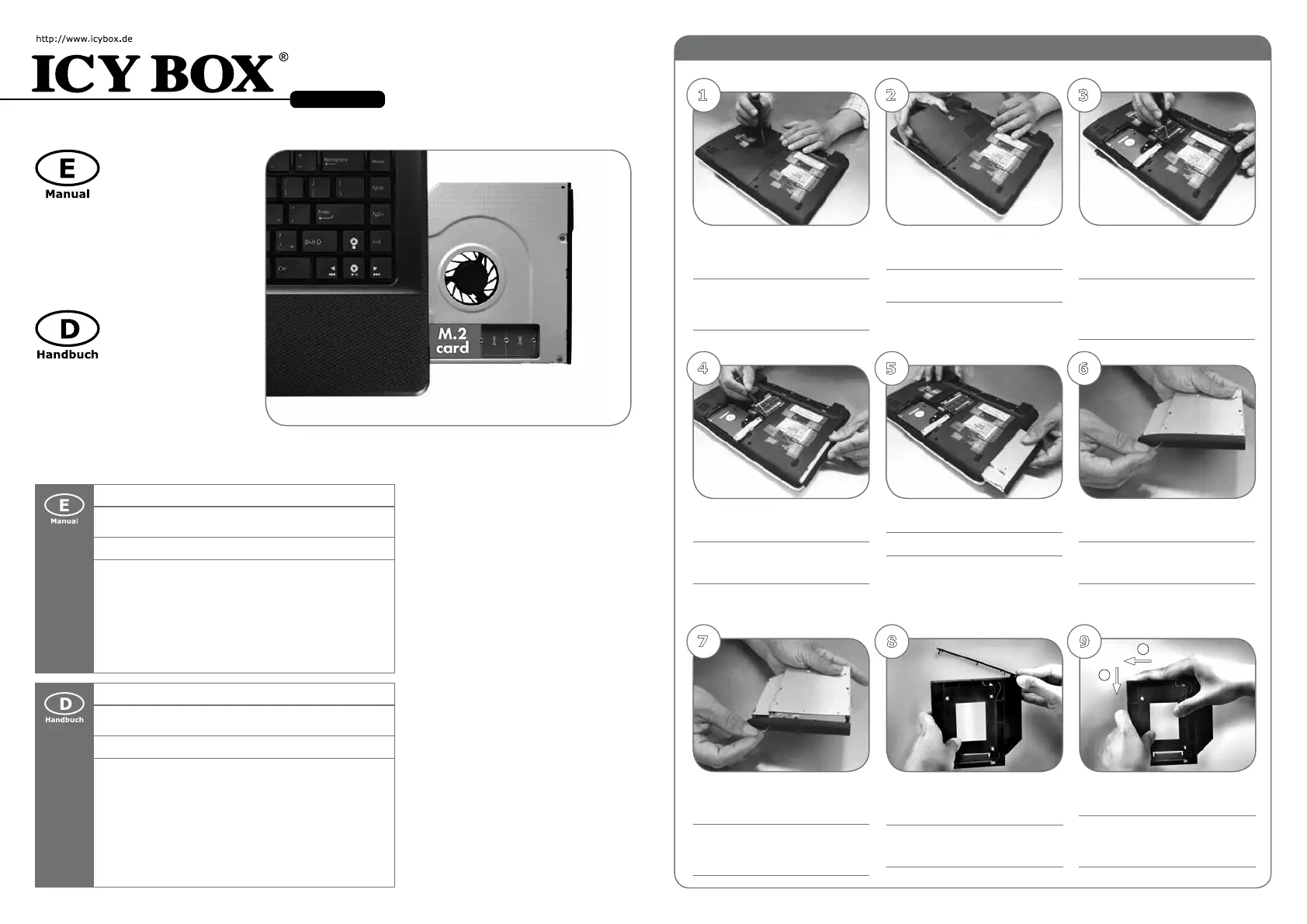

Installation Guide

Adapter for M.2 SSD in

9.5 mm notebook DVD bay

IB-AC647

Package Content

1x adapter, 1x screwdriver,

1x screw set, 1x manual

Key Features

• Adapter for M.2 SATA SSD in 9.5 mm Notebook DVD bay

• Data transfer rate up to 6 Gbit/s

• M.2 SSD size: 3022/4222/6022/8022

• Support M.2 SSD with B-Key or B+M-Key based on SATA

• With adjustable cooling fan and screwdriver

• M.2 SSD increases the transfer rate and capacity

• OS independent

Note:

Your notebook needs to have a DVD slot with SATA interface.

Verpackungsinhalt

1x Adapter, 1x Schraubenzieher,

1x Schraubensatz, 1x Handbuch

Hauptmerkmale

• Adapter für M.2 SATA SSD in 9,5 mm Notebook DVD-Schacht

• Transferrate bis zu 6 Gbit/s

• M.2 SSD Größe: 3022/4222/6022/8022

• Unterstützt M.2 SSD mit B-Key oder B+M Key auf SATA Basis

• Mit einstellbarem Lüfter und Schraubenzieher

• M.2 SSD erhöht die Transferrate und Kapazität

• Betriebssystem unabhängig

Hinweis:

Ihr Notebook muss über einen DVD Schacht mit SATA An-

schluss verfügen.

1 2 3

4 5 6

7 8 9

First, please turn over the notebook

to back side and turn o the screws

from the back cover.

Drehen Sie Ihr Notebook mit der

Unterseite nach oben und entfernen

die entsprechenden Schrauben der

Abdeckung.

Take out the screws and open the

back cover.

Önen Sie die Abdeckung des

Notebooks.

There is a DVD xed screw near the

middle back of the notebook. Take a

screwdriver to turn of the screw.

Im mittleren Bereich des Notebooks

bendet sich die Befestigung des

DVD Laufwerks. Entfernen Sie die

Schraube unter Verwendung eines

Schraubendrehers.

Use a screwdriver to push out DVD

drive.

Drücken Sie mittels eines Schrauben-

drehers das DVD Laufwerk vorsichtig

heraus.

Take out DVD drive.

Entnehmen Sie Das DVD Laufwerk.

There is an ejected hole on the front

panel of DVD.

An der Frontblende des DVD Lauf-

werks bendet sich eine Önung

zum “Auswerfen”.

Use a clip or sharp object to insert

into the ejected hole and take apart

DVD tray and DVD shell separately.

Unter Verwendung eines schmalen,

spitzen Werkzeugs (z.B. Büroklam-

mer) können Sie das DVD Laufwerk

aus der Gehäusehülle entfernen.

Installationsanleitung

Adapter für M.2 SATA SSD in

9,5 mm Notebook DVD-Schacht

Reference model name: Toshiba L730

Produkspesifikasjoner

Merke:	Icy Box
Kategori:	datatilbehør
Modell:	IB-AC647
Produkttype:	SSD-kabinett
Vekt:	69 g
Bredde:	125 mm
Dybde:	125 mm
Høyde:	10 mm
Bruksanvisning:	Ja
Opprinnelsesland:	China
Pakkevekt:	174 g
Materiale:	Aluminium, Plastic
Antall per pakke:	1 stykker
Merkekompatibilitet:	Alle merker
USB-tilkobling:	Nei
Støttede lagringsstasjonshøyder:	9.5 mm
Dataoverføringshastighet:	6 Gbit/s
Produktfarge:	Green, Silver
Pakkedybde:	155 mm
Pakkehøyde:	25 mm
Pakkebredde:	205 mm
Harmonisert system (HS)-kode:	84732990
Modell/Type:	HDD-brett
Skruer inkludert:	Ja
Støttede lagringsgrensesnitt:	M.2
Antall lagringsdrivere som støttes:	1
Lagringsstasjonens størrelse:	2.5 "
Skrutrekker inkludert:	Ja
