Icy Box IB-AC649 Bruksanvisning

Icy Box datatilbehør IB-AC649

Les nedenfor 📖 manual på norsk for Icy Box IB-AC649 (2 sider) i kategorien datatilbehør. Denne guiden var nyttig for 7 personer og ble vurdert med 4.7 stjerner i gjennomsnitt av 4 brukere

Last ned PDF

Side 1/2

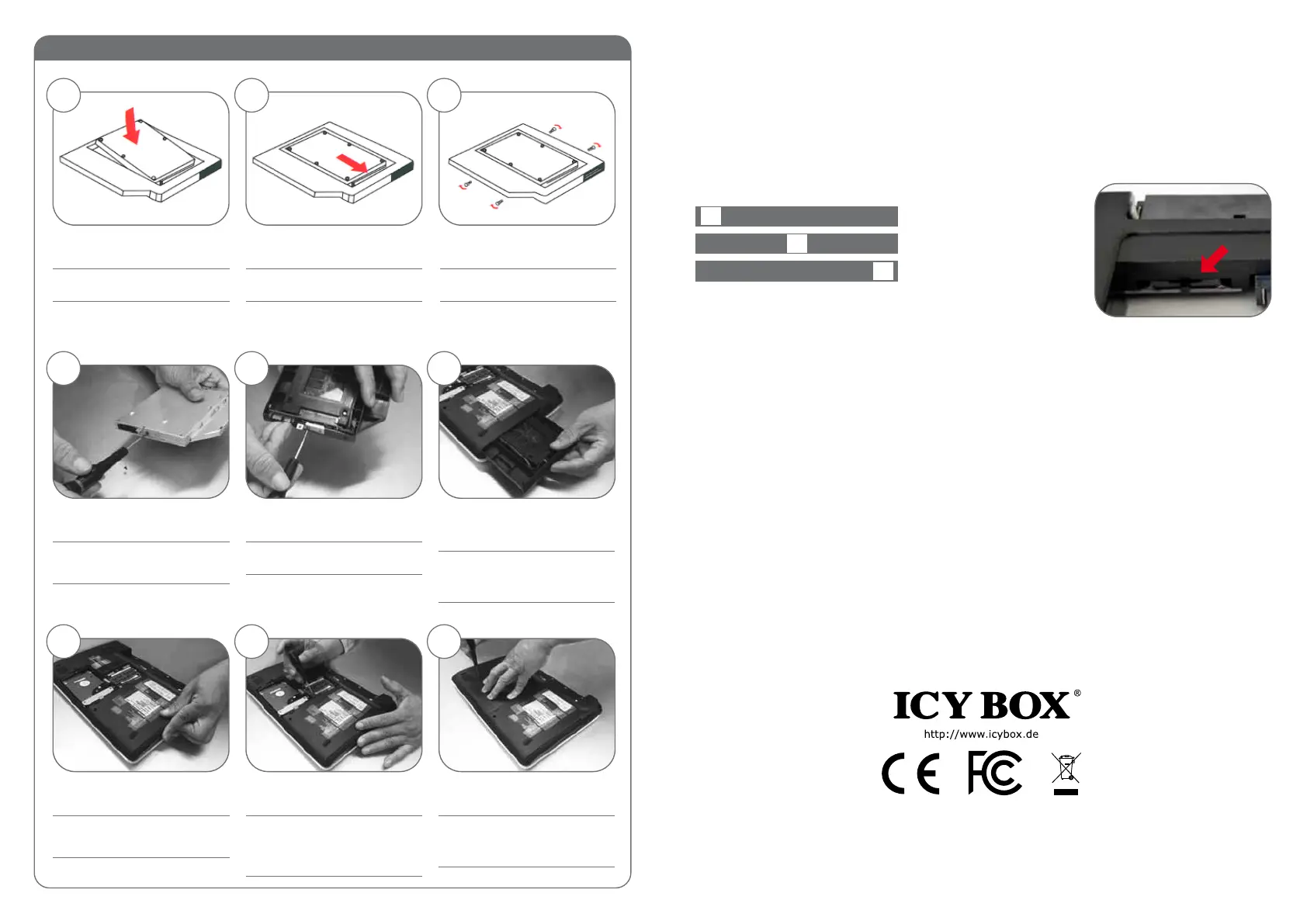

Installation

Fasten the extra front panel from

right to the left into the front panel

of IB-AC649.

Befestigen Sie nun die extra Front-

blende von rechts angefangen an der

Front des IB-AC649.

Press DVD front panel and ensure to

x it tightly with IB-AC649 .

Drücken Sie nochmals an allen

Verbindungspunkten die Frontblende

an und stellen sicher, dass diese fest

anliegt.

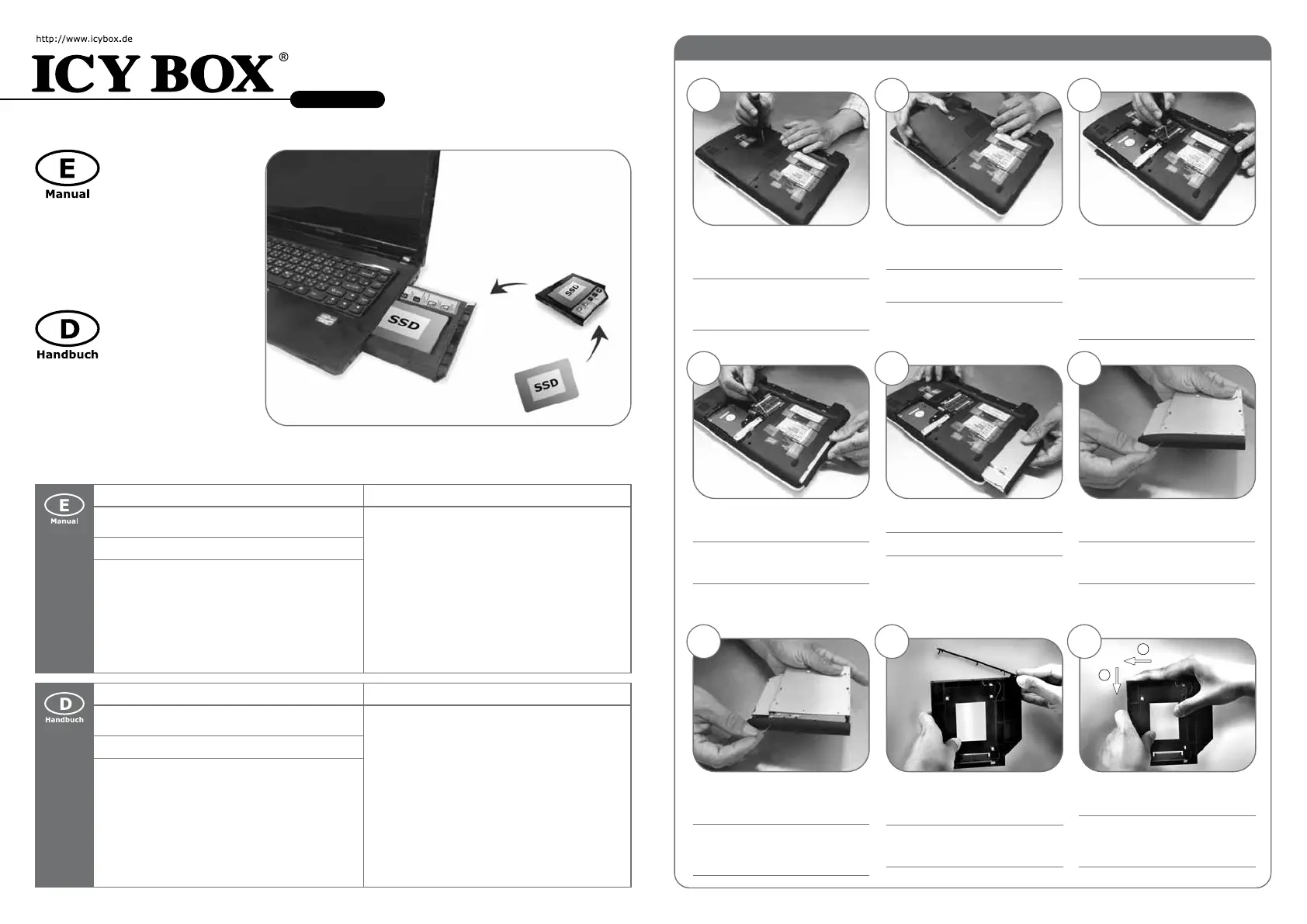

Installation Guide

Adapter for SATA SSD/HDD

up to 9.5 mm height

IB-AC649

Package Content Installation

1x SATA HDD/SSD adapter

1x quick installation guide

Note: The adapter supports 2.5" SATA HDD/SSD only.

Attention: The hard disk drive is very sensitive.

Incorrect handling can cause damage and permanent

loss of data on the drive.

Installing a HDD or SSD using the adapter

• Turn o your computer.

• Unplug the power cord from the back of the

computer and any other connected peripheral

devices.

• Remove the DVD drive from the DVD bay of your

computer.

Note: For information on the DVD bay uninstalling,

refer to your system documentation that comes with

your computer.

Key Features

• Adapter for 2.5" HDD/SSD in Notebook DVD bay

• For 9 or 9.5 mm DVD bay

• Data transfer rate up to 6 Gbit/s

• Supports 7 and 9 mm 2.5" HDD/SSD

• HDD/SSD increases the capacity

• OS independent

Note:

Your PC needs to have a DVD slot with SATA interface.

Verpackungsinhalt Installation

1x SATA Festplatten/SSD Adapter

1x Schnellinstallationsanleitung

Hinweis: Der Adapter unterstützt 2,5" SSD/SATA

Festplatten.

Achtung: Festplatten sind sehr empndlich.

Falsche Handhabung kann zu Schäden und

Datenverlust führen.

Installation einer Festplatte/SSD unter

Verwendung des Adapters

• Schalten Sie den Computer aus.

• Entfernen Sie das Netzteil Ihres Rechners und

alle anderen angeschlossenen Geräte.

• Entfernen Sie das DVD Laufwerk aus dem DVD

Schacht Ihres Computers.

Hinweis: Informationen zum Ausbau Ihres DVD Lauf-

werks, entnehmen Sie bitte der Bedienungsanleitung

des entsprechenden Herstellers.

Hauptmerkmale

• Adapter für 2,5" HDD/SSD in Notebook DVD-Schacht

• Für 9 oder 9,5 mm DVD-Schacht

• Transferrate bis zu 6 Gbit/s

• Unterstützt 7 und 9 mm 2,5" HDD/SSD

• HDD/SSD erweitert die Speicherkapazität

• Betriebssystem unabhängig

Hinweis: Ihr PC muss über einen DVD Schacht mit

SATA Anschluss verfügen.

11 22 33

44 55 66

77 88 99

First, please turn over the notebook

to back side and turn o the screws

from the back cover.

Drehen Sie Ihr Notebook mit der

Unterseite nach oben und entfernen

die entsprechenden Schrauben der

Abdeckung.

Take out the screws and open the

back cover.

Önen Sie die Abdeckung des

Notebooks.

There is a DVD xed screw near the

middle back of the notebook. Take a

screwdriver to turn of the screw.

Im mittleren Bereich des Notebooks

bendet sich die Befestigung des

DVD Laufwerks. Entfernen Sie die

Schraube unter Verwendung eines

Schraubendrehers.

Use a screwdriver to push out DVD

drive.

Drücken Sie mittels eines Schrauben-

drehers das DVD Laufwerk vorsichtig

heraus.

Take out DVD drive.

Entnehmen Sie Das DVD Laufwerk.

There is an ejected hole on the front

panel of DVD.

An der Frontblende des DVD Lauf-

werks bendet sich eine Önung

zum “Auswerfen.”

Use a clip or sharp object to insert

into the ejected hole and take apart

DVD tray and DVD shell separately.

Unter Verwendung eines schmalen,

spitzen Werkzeugs (z.B. Büroklam-

mer) können Sie das DVD Laufwerk

aus der Gehäusehülle entfernen.

Installationsanleitung

Adapter für SATA SSD/

Festplatten bis zu 9,5 mm

Reference model name: Toshiba L730

Produkspesifikasjoner

Merke:	Icy Box
Kategori:	datatilbehør
Modell:	IB-AC649
Produkttype:	HDD/SSD-kabinett
Vekt:	30 g
Bredde:	125 mm
Dybde:	125 mm
Høyde:	9 mm
Bruksanvisning:	Ja
Opprinnelsesland:	Taiwan
Pakkevekt:	129 g
Materiale:	Plast
Antall per pakke:	1 stykker
Merkekompatibilitet:	Alle merker
USB-tilkobling:	Nei
Støttede lagringsstasjonshøyder:	9, 7 mm
Dataoverføringshastighet:	6 Gbit/s
Produktfarge:	Sort
Pakkedybde:	155 mm
Pakkehøyde:	25 mm
Pakkebredde:	205 mm
Harmonisert system (HS)-kode:	84732990
Modell/Type:	HDD-brett
Skruer inkludert:	Ja
Støttede lagringsgrensesnitt:	Serial ATA III
Antall lagringsdrivere som støttes:	1
Masterkassens (ytterkassens) bruttovekt:	4300 g
Masterkassens (ytterkassens) lengde:	450 mm
Produkter per masterkasse (ytterkasse):	25 stykker
Masterkassens (ytterkassens) bredde:	350 mm
Masterkassens (ytterkassens) høyde:	180 mm
Lagringsstasjonens størrelse:	2.5 "
Skrutrekker inkludert:	Ja
