Installation

Fasten the extra front panel from

right to the left into the front panel

of IB-AC650.

Befestigen Sie nun die extra Front-

blende von rechts angefangen an der

Front des IB-AC650.

Press DVD front panel and ensure to

x it tightly with IB-AC650.

Drücken Sie nochmals an allen

Verbindungspunkten die Frontblende

an und stellen sicher, dass diese fest

anliegt.

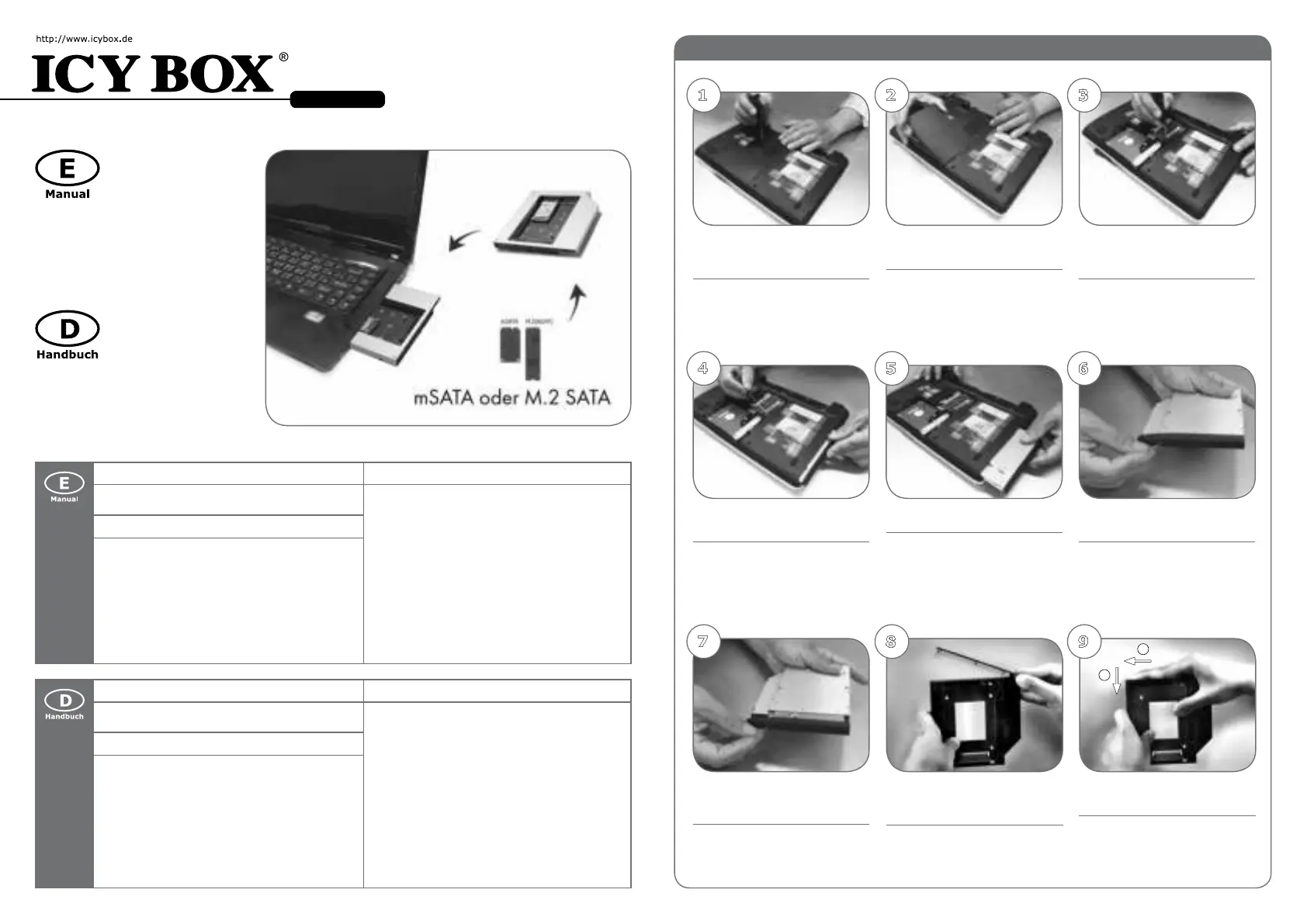

Installation Guide

Adapter for mSATA

or M.2 SATA SSD

IB-AC650

Package Content Installation

1x IB-AC650, 1x screwdriver,

1x screw set, 1x manual

Note: Only one slot can be used at a time, if both

slots are occupied only M.2 will work.

Attention: The modules are very sensitive. Incorrect

handling can cause damage and permanent loss of

data on the drive.

Installing a SSD using the adapter

• Turn o your computer.

• Unplug the power cord from the back of the

computer and any other connected peripheral

devices.

• Remove the DVD drive from the DVD bay of your

computer.

Note: For information on the DVD bay uninstalling,

refer to your system documentation that comes with

your computer.

Key Features

• Adapter for mSATA or M.2 SSD in 12.5 mm

Notebook DVD bay

• Data transfer rate up to 6 Gbit/s

• Supports M.2 SSD 30/42/60/80x22 mm

based on SATA

• Supports mSATA size 30/50/70x30 mm

• mSATA/M.2 SSD increase the transfer rate

and capacity

• OS independent

Note:

Your PC needs to have a DVD slot with SATA interface

Verpackungsinhalt Installation

1x IB-AC650, 1x Schraubendreher,

1x Schraubensatz, 1x Bedienungsanleitung

Hinweis: Es kann nur ein Slot benutzt werden. Sind

beide belegt, funktioniert nur die M.2 SSD

Achtung: Die Module sind sehr empndlich.

Falsche Handhabung kann zu Schäden und Datenver-

lust führen

Installation einer SSD unter

Verwendung des Adapters

• Schalten Sie den Computer aus.

• Entfernen Sie das Netzkabel Ihres Rechners und

alle anderen angeschlossenen Geräte.

• Entfernen Sie das DVD Laufwerk aus dem DVD

Schacht Ihres Computers.

Hinweis: Informationen zum Ausbau Ihres DVD Lauf-

werks entnehmen Sie bitte der Bedienungsanleitung

des entsprechenden Herstellers.

Hauptmerkmale

• Adapter für mSATA oder M.2 SSD in 12,5 mm

Notebook DVD-Schacht

• Transferrate bis zu 6 Gbit/s

• Unterstützt M.2 SSD 30/42/60/80 x 22 mm auf

SATA Basis

• Unterstützt mSATA: 30/50/70 x 30 mm

• mSATA/M.2 SSD erhöht die Transferrate

und Kapazität

• Betriebssystem unabhängig

Hinweis: Ihr PC muss über einen DVD Schacht mit

SATA Anschluss verfügen.

1 2 3

4 5 6

7 8 9

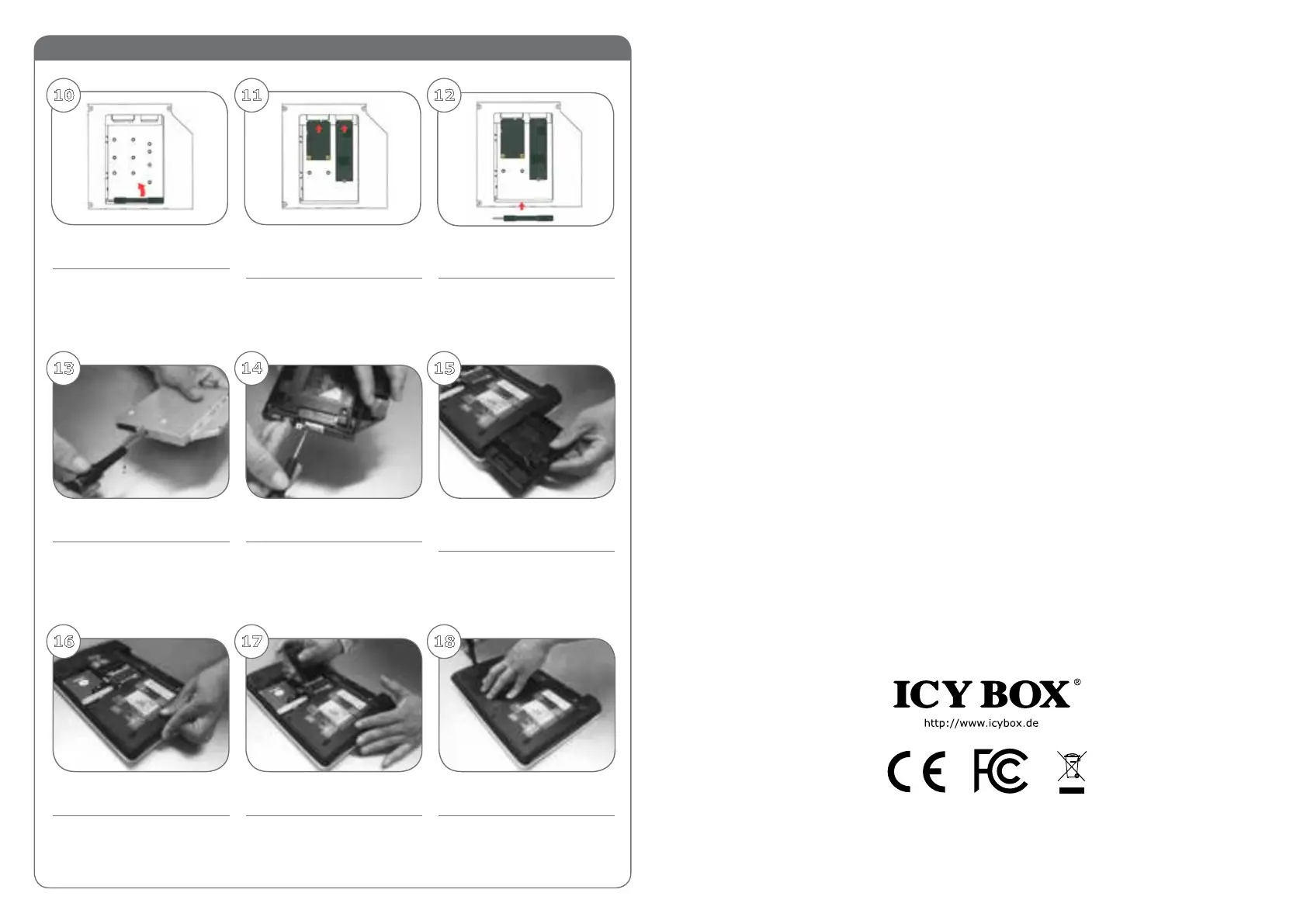

First, please turn over the notebook

to back side and turn o the screws

from the back cover.

Drehen Sie Ihr Notebook mit der

Unterseite nach oben und entfernen

die entsprechenden Schrauben der

Abdeckung.

Take out the screws and open the

back cover.

Önen Sie die Abdeckung des

Notebooks.

There is a DVD xed screw near the

middle back of the notebook. Take a

screwdriver to turn of the screw.

Im mittleren Bereich des Notebooks

bendet sich die Befestigung des

DVD Laufwerks. Entfernen Sie die

Schraube unter Verwendung eines

Schraubendrehers.

Use a screwdriver to push out DVD

drive.

Drücken Sie mittels eines Schrauben-

drehers das DVD Laufwerk vorsichtig

heraus.

Take out DVD drive.

Entnehmen Sie Das DVD Laufwerk.

There is an ejected hole on the front

panel of DVD.

An der Frontblende des DVD Lauf-

werks bendet sich eine Önung

zum “Auswerfen”.

Use a clip or sharp object to insert

into the ejected hole and take apart

DVD tray and DVD shell separately.

Unter Verwendung eines schmalen,

spitzen Werkzeugs (z.B. Büroklam-

mer) können Sie das DVD Laufwerk

aus der Gehäusehülle entfernen.

Installationsanleitung

Adapter für mSATA

oder M.2 SATA SSD

Reference model name: Toshiba L730
