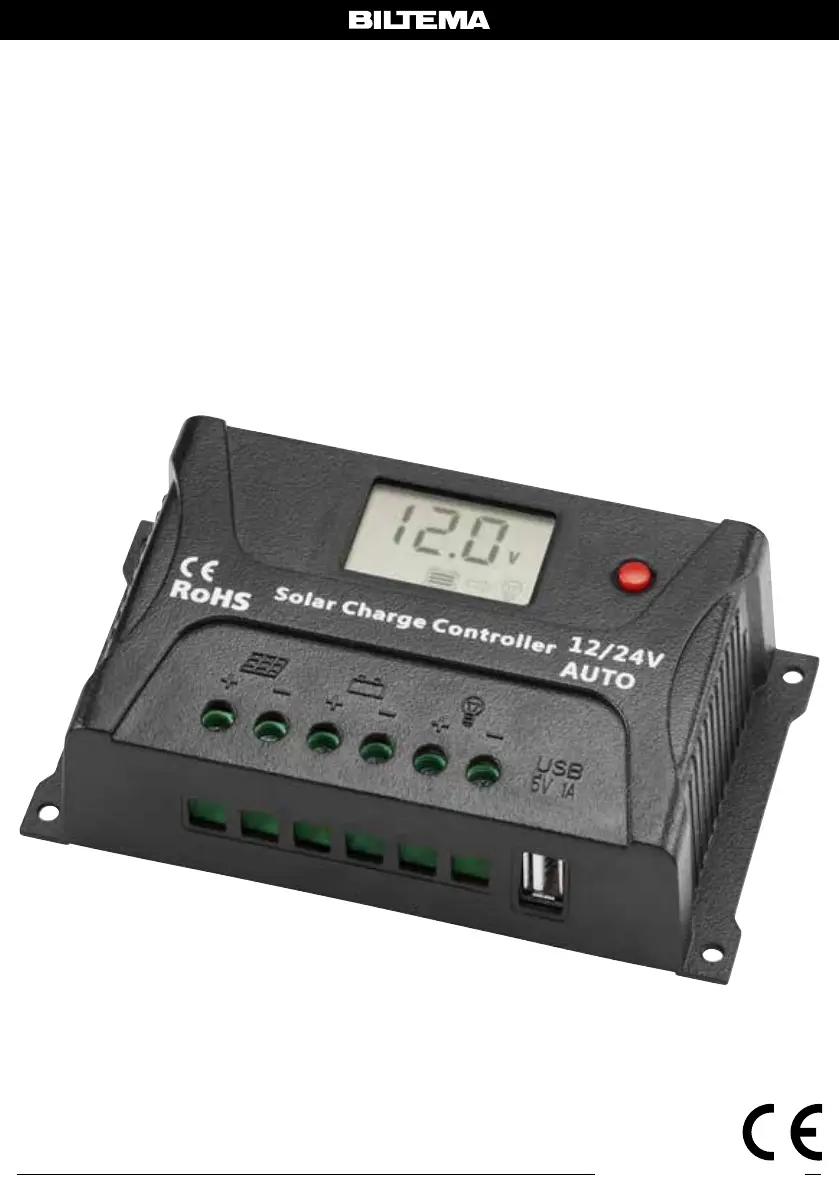

Side 1/18

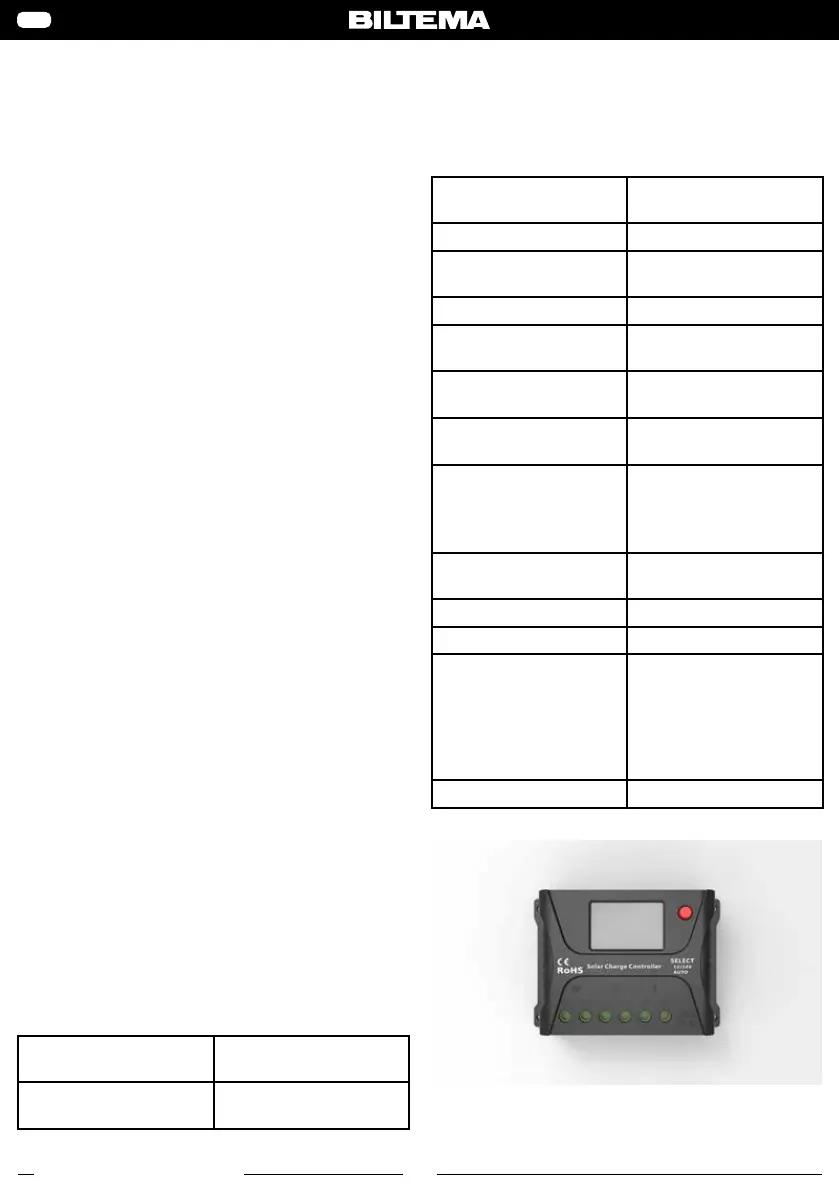

© 2020-11-11 Biltema Nordic Services AB
Art. 25-5076
SOLPANELSREGULATOR
SOLPANELREGULATOR
AURINKOPANEELISÄÄDIN
SOLPANELCONTROLLER
20 A
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
v
2
© 2020-11-11 Biltema Nordic Services AB
Art. 25-5076
SE
Läs manualen före installation och användning.
INNEHÅLL
1. Produktegenskaper
2. Tekniska data
3. Produktöversikt
4. Användning
5. LED-display
6. Displaysymboler
7. Bläddra i menyerna
8. Inställningsmeny på displayen
9. Fem arbetslägen
10. Stänga av lasten manuellt ON/OFF
11. Överbelastning och kortslutning
12. Felkodslista
13. Vanliga problem och lösningar
14. Avfallshantering
1. PRODUKTEGENSKAPER
• 12/24-volts system, automatisk avkänning.
• 3-stegs PWM-laddalgoritm. Denna jämnar ut
laddningen och förhindrar sulfatering, vilket förlänger
batteriets livslängd.
• Med temperaturkompensering som gör att ladd-
ningsparametrar justeras automatiskt.
• Ett ertal lastbearbetningslägen underlättar pro-
duktens anpassning till olika typer av last.
• Inbyggt skydd mot överladdning, urladdning, över-
belastning samt kortslutning.
• Hög kvalitet och utformning gör att produkten kan
fungera bra under tuffa förhållanden.
2. TEKNISKA DATA
Typ: PWM-regulator
Systemspänning: 12/24 V DC
Max laddström: 20 A
Max ingångseffekt: 260 W/12 V, 520 W/24 V
Max ingångsspänning: 55 V
Kapslingsklass: IP 30
Mått: 130 x 75 x 38 mm
Hål för montering: Ø 3,5 mm
Installationsmått. 122 x 64 mm
System voltage Automatisk avkänning
av 12 eller 24 volt
Max. Solar energy input
voltage
<55 V
SOLPANELSREGULATOR
Max. voltage at the bat-
tery end
<35 V
Overvoltage protection 17 V x 2/24 V
Equalizing charging
voltage
14,6 V x 2/24 V
Boost charging voltage 14,4 V x 2/24 V
Floating charging
voltage
13,8 V x 2/24 V
Charging recovery
voltage
13,2 V x 2/24 V
Temperature compen-
sation
-3,0 mV/°C/2 V
Light control voltage Light control on 5 V x
2/24 V
Light control off 6 V x
2/24 V
Light control judgment
time
1 minute
Operating temperature -25 to +55 °C
IP protection degree IP30
Protection functions Solar panel short circuit
and reverse-connection
protection.
Over-temperature, over-
load and short circuit
protection.
Dimensions 130 x 75 x 38 mm
3. PRODUKTÖVERSIKT
Hål för montering
LCD-display
Funktionsknapp
3
© 2020-11-11 Biltema Nordic Services AB
Art. 25-5076
SE
Solpanel
Batteri
Load-port
USB
4. ANVÄNDNING
Steg 1: Anslut batteriet. Om anslutningen är korrekt
tänds displayen; annars, kontrollera om anslutningen
är korrekt.
Steg 2: Anslut solpanelen. Vid tillräckligt starkt sol-
ljus (solpanelens spänning är större än batterispän-
ningen) syns solikonen på LCD-skärmen. I annat fall,
kontrollera om anslutningen är korrekt.
Steg 3: Anslut lasten genom att koppla kablarna till
regulatorns load-port, strömmen får inte överstiga
regulatorns märkström.
• Eftersom regulatorn avger värme under användning,
rekommenderas att regulatorn installeras på en plats
med god ventilation.
• Välj kablar med tillräckligt stor kapacitet för anslut-
ning, om för mycket förluster uppstår i ledningarna
kan det leda till systemfel.
• Det är viktigt att ladda batteriet fullt regelbundet.
Minst en gång per månad, annars kan det leda till
permanenta skador på batteriet. Endast när inö-
desenergin är större än utödesenergin kan batteriet
laddas fullt. Du bör ha detta i åtanke när du kongu-
rerar systemet.
• Kontrollera att styrenhetens anslutningstermina-
ler är åtdragna ordentligt. Om inte, kan det leda till
skador.
5. LED-DISPLAY
Funktionsidikator
Siffror
Enheter
Laddning och dagtid
Batteriindikator
Laddning
6. DISPLAYSYMBOLER
Symbol Objekt Status
PV Solpanels data Alltid på
BAT Batteridata Alltid på
LOAD/USB Laddning-/ur-
laddningsdata
Alltid på
Dagsljus eller
laddning
Nattsensor
Alltid på
Alltid av
Laddning, kort-
slutning eller
överladdning
Laddning på
Load/USB
Laddning
avstängd
Blinkar snabbt
Alltid på
Alltid av
Batteri normalt
Överladdning
För hög spän-
ning
På
Ramen blinkar
3 streck blinkar
