Biltema 25-5080 Bruksanvisning
Les nedenfor 📖 manual på norsk for Biltema 25-5080 (16 sider) i kategorien solcelle. Denne guiden var nyttig for 3 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere
Side 1/16
© 2020-10-21 Biltema Nordic Services AB
Art. 25-5080
Original manual
PORTABEL SOLPANEL
BÆRBART SOLCELLEPANEL
KANNETTAVA AURINKOPANEELI
BÆRBART SOLPANEL
100 W
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
v
2
© 2020-10-21 Biltema Nordic Services AB
Art. 25-5080
SE
Läs manualen före installation och användning.
A. PRODUKTEGENSKAPER SOLPANEL
Monokristallin solcell med inbyggd PWM regulator.
Komplett system för portabel användning. Perfekt
för husbil, husvagn, båt eller bil där man har större
strömbehov. USB-ingång för laddning av t.ex. mobil-
telefon.
• Med handtag, lätt att bära som en väska.
• Anderson-kontakter med plastklädda klämmor
gör produkten lättanvänd, pålitlig och säker.
• Styrenheten skyddar batteriet mot överladdning
och urladdning.
• Solpanelen har högeffektiva monokristallina A-
celler, med hög omvandlingseffektivitet och lång
livslängd.
• Med justerbara ben för stabil placering och för
att anpassa panelens vinkel mot solen. Optimal
vinkel är när solpanelen står vinkelrätt mot solens
infallsvinkel.
TEKNISKA DATA
Typ av solcell: . . . . . . . . . . . . . .Monokristallina celler
Effekt: . . . . . . . . . . . . . . . . . . . .100 W
Spänning: . . . . . . . . . . . . . . . . .12/24 V, automatisk
avkänning
Max Spänning: . . . . . . . . . . . . .18,7 V
Max Strömstyrka: . . . . . . . . . .5,35 A
USB-utgång: . . . . . . . . . . . . . .5 V/1 A
Mått hopfälld: . . . . . . . . . . . . . .610 x 510 x 70 mm
Mått utfälld: . . . . . . . . . . . . . . .1025 x 610 x 35 mm
INSTRUKTIONER FÖR ANVÄNDNING
1. Välj en lämplig plats, öppna lådan och fäll ut
panelen. Stödbenen sitter på varsin sida, lossa först
låsmuttrarna, och fäll sedan ut benen. När du har
ställ in e bra vinkel mot solen låser du muttrarna så
att solpanelen står stadigt.
2. För att få ut maximal effekt ska panelens yta
vara vinkelrät mot solen. Justera stödbenen om det
behövs.

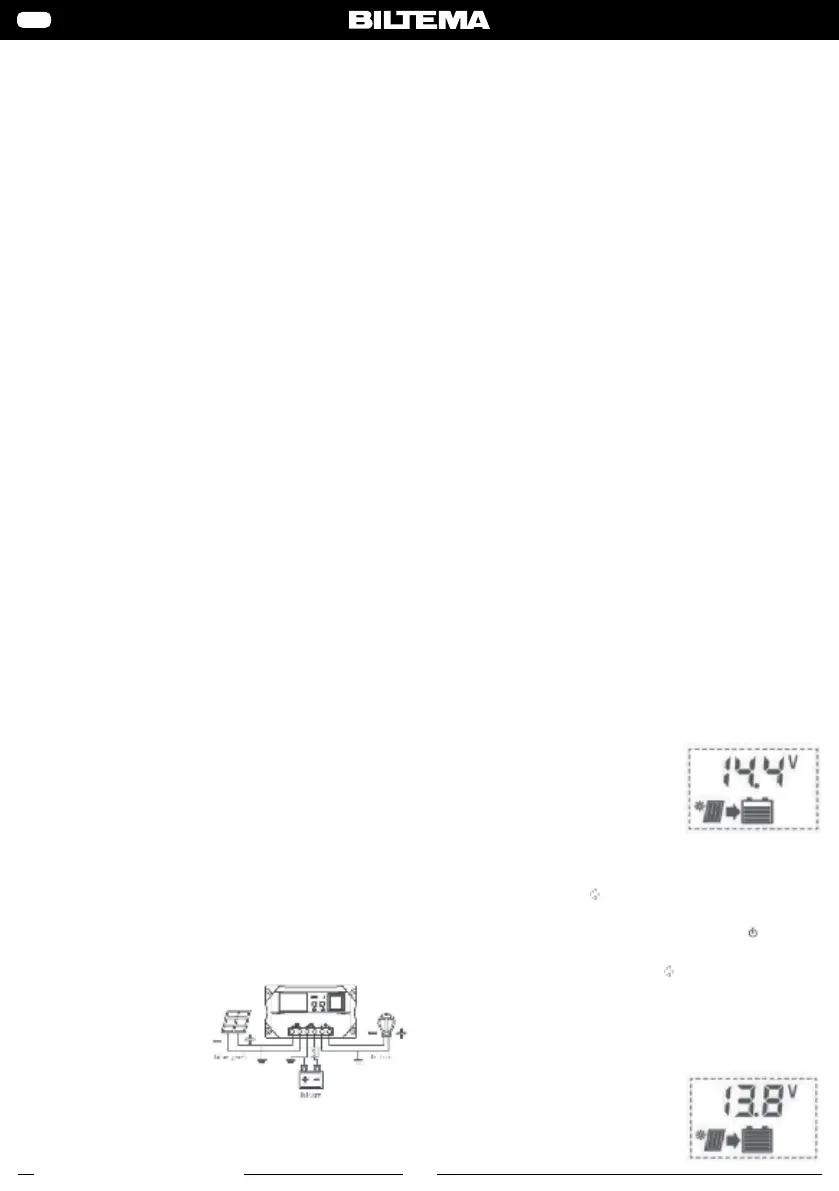

3. Inkoppling. Innan du
kopplar på batteriet kan
det vara bra att täcka
över panelen eller lägga
den ner så att du inte
har ström i kretsen vid
inkoppling. Börja med att
koppla sladden till regulatorn, det två gråa Anderson-
kontakterna sätts ihop. Den andra änden av kabeln
PORTABEL SOLPANEL
med klämmor kopplas till batteriets plus- och minus-
pol. OBS! Tänk på polariteten så att det blir rätt, rött
är + och svart är -.
4. Så fort batteriet är inkopplat och solpanelen är rest
mot solen så börjar systemet att generera ström.
B. PRODUKTEGENSKAPER REGULATOR
Smart universal-solladdare och effektstyrenhet med
användarvänlig fast LCD-display. Olika kontrollpa-
rametrar kan ställas in exibelt för att uppfylla dina
tillämpningskrav.
FUNKTIONER
• Högupplöst LCD-display med ett tydligt grak-
gränssnitt.
• Automatisk identiering av spänningsnivån.
• Automatisk temperaturkompensering.
• Ställbart laddningsläge.
• Automatisk frånkoppling vid låg batterispänning
(LVD).
• Skydd mot överbelastning med atstiftssäkring
20 A.
• Intelligent PWM-laddning.
• Justerbara kontrollparametrar för laddning res-
pektive urladdning.
• Skydd mot omkastning av batteripolerna/urladd-
ning.
• Skydd mot felvända poler på batteriet.
Visning och inställning av absorbspänningen
Bilden till höger visar absorbladd-
ningsvärdet. När batteriet når
absorbspänningen upprätthåller
styrenheten spänningsvärdena
med hjälp av PWM-laddningslä-
get för att förhindra överladdning.
Lång knapptryckning
i mer än 3 sekunder – siff-
rorna börjar blinka för att slutföra inställningen av
absorbspänningsvärdena, använd knappen för att
ställa in parametern, avsluta parametergränssnittet
med ett långt tryck på knappen (siffrorna slutar
blinka) styrenheten upprätthåller absorbspännings-
värdet.
Visning och inställning av den flytande
spänningen.
Bilden till höger visar underhålls-
laddningsspänningen. När bat-
teriet når den ytande spän-
ningen upprätthåller styrenheten
3
© 2020-10-21 Biltema Nordic Services AB
Art. 25-5080
SE
spänningsvärdena med hjälp av PWM-laddningsläget
för att förhindra överladdning.
Lång knapptryckning
i mer än 3 sekunder – siff-
rorna börjar blinka för att slutföra inställningen av
spänningsvärdena för underhållsladdningen, använd
knappen och för att ställa in parametern, avsluta
parametergränssnittet med ett långt tryck på knap-
pen igen (siffrorna slutar blinka) styrenheten upp-
rätthåller underhållsspänningsvärdet.
Visning och inställning av
underspänningsskyddet
Bilden till höger visar värdet för
underspänningsskyddet. Last-
kretsen stängs av av styrenheten
när batterispänningen är lägre än
detta värde, detta för att förhin-
dra att batteriet laddas ur för mycket.
Lång knapptryckning
i mer än 3 sekunder – siff-
rorna börjar blinka, för att öppna inställningsgräns-
snittet för underspänningsskyddet, för att använda
knappen och för att justera parametern trycker
du på knappen igen och håller in den länge (siff-
rorna slutar blinka) för att lämna parametergränssnit-
tet efter avslutad inställning, styrenheten återställer
inställningsvärdet.
ANVÄNDNING
Beskrivning av de graska symbolerna på LCD-
displayen.
• P1: Digitala parametrar. De här siffrorna visar
volymen hos olika parametrar.
• P2: Laddningsindikering. Denna symbol visar
att batteriet laddas av solpanelen; om symbolen
inte visas betyder att solpanelen inte kan ladda
på grund av för låg spänning. Om symbolen im-
rar betyder det att batteriet är fulladdat och har
gått över till underhållsladdning.
• P3: Indikering för solpanel. Denna symbol indi-
kerar att anslutningen för solpanelen detekteras
av styrenheten; om symbolen inte visas betyder
det att anslutningen av solpanelen inte har detek-
terats eller att solen inte skiner på solpanelen.
• P4: Batterikapacitet. Indikering med 5 staplar
som visar batterikapaciteten.
• P5: Urladdningsindikering. Om lampan till
denna indikator lyser, betyder det att styrenheten
är i effektmatningsläge. Om lampan till denna
indikator är släckt, betyder det att styrenheten
inte är i effektmatningsläge. Om indikatorn im-
rar, betyder att det nns skador på de inbyggda
styrenheterna.
• P6: Belastningsindikering. Om lampan till
denna indikator lyser, betyder det att styrenheten
är i effektmatningsläge. Om lampan till denna
indikator är släckt, betyder det att styrenhe-
ten inte är i effektmatningsläge. Om indikatorn
imrar, betyder att det nns skador på grund av
belastningen eller en överbelastning.
• P7: Ett stativ för strömenheten; h står för timme,
% står för SOC. För denna styrenhet används
endast h.
• P8: V står för spänningsenheten; °C står för om-
givningstemperatur.
Visning och inställning av återhämtning
efter underspänning
Bilden till höger visar värdet för
återhämtad spänning. Efter att
styrenheten har återhämtat sig så
snart batterispänningen når en
punkt som är högre än under-
spänningsvärdet. Tryck på och håll in knappen i
mer än 3 sekunder – siffrorna börjar blinka för åter-
ställning av gränssnittet efter återhämtning till följd
av underspänning och aktivering av knappen
och
för att justera parametern trycker du på knappen
igen och håller in den länge (siffrorna slutar blinka)
för att lämna parametergränssnittet efter avslutad
inställning, styrenheten återställer inställningsvärdet.
Visa och ställa in specialparametrar
Som visat på bilden till höger på
den här sidan trycker du på
knappen
och håller in den i
mer än 3 sekunder för att komma
till sidan med specialparame-
trar. Parametrarna för batterityp, temperatur och
temperaturkompenseringsförhållande och laststyr-
ningsläget kan ställas in här. Tryck kort på knappen
för att växla mellan de olika parametrarna på sidan
och därefter en lång knapptryckning för att komma
till inställningsläget, använd knappen och för att
justera parametrar, och en lång knapptryckning
för att lämna inställningsläget. Specialsidorna visas
enligt nedan.
