Cisco TelePresence MX800 Bruksanvisning

Cisco Videokonferansesystem TelePresence MX800

Les nedenfor 📖 manual på norsk for Cisco TelePresence MX800 (32 sider) i kategorien Videokonferansesystem. Denne guiden var nyttig for 3 personer og ble vurdert med 4.2 stjerner i gjennomsnitt av 2 brukere

Last ned PDF

Side 1/32

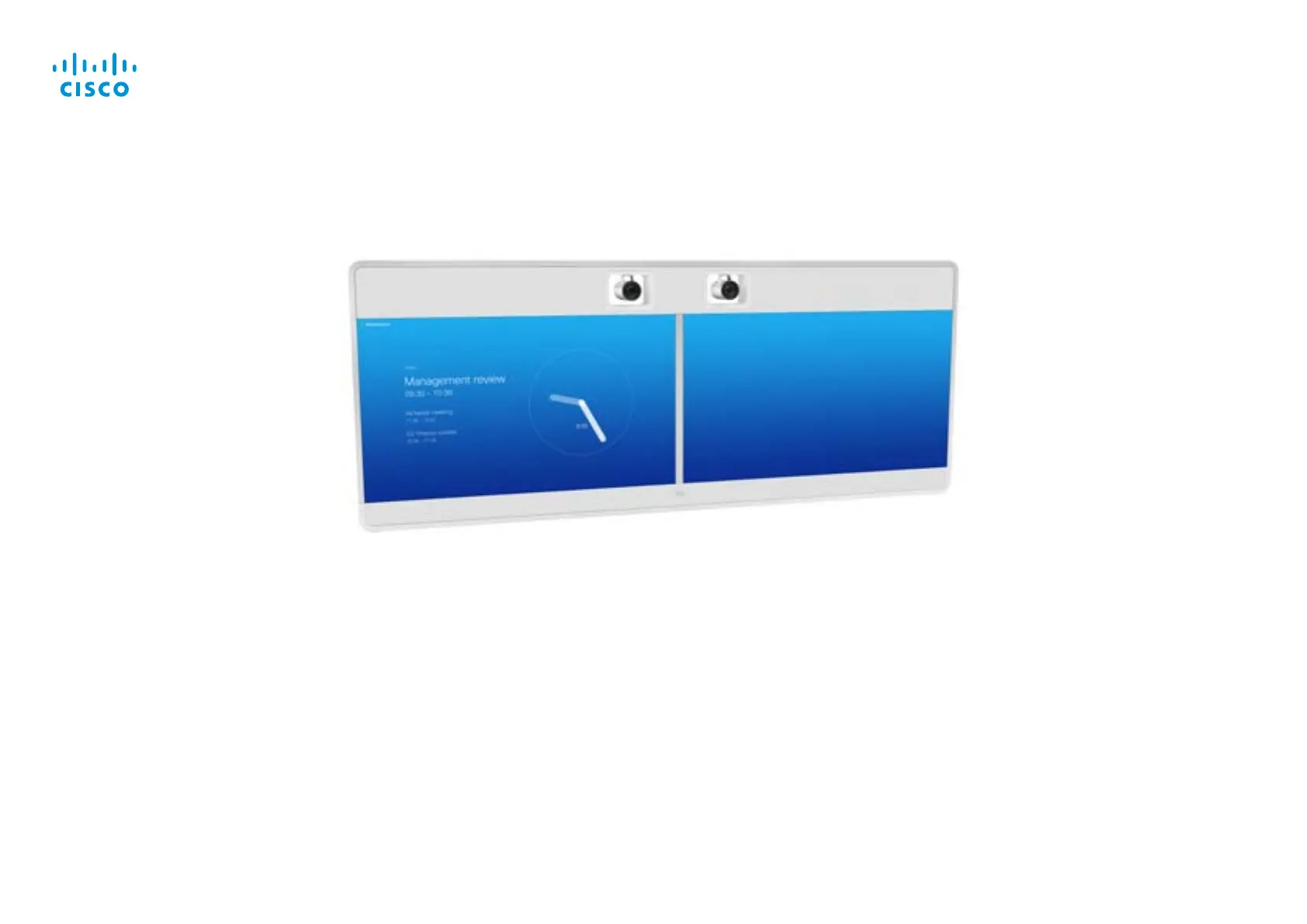

Installation guide

for Cisco TelePresence MX800 Dual Monitor with Dual Camera

mounted on the wall

Installation guide for Cisco TelePresence MX800 Dual - Wall mount

Page 2

This guide covers MX800 Dual, mounted on the wall.

Manpower

We recommend four people working together

to mount this system. Follow local regulations.

Dimensions

Height: 1258 mm / 49.6 in.

Width: 3169 mm / 124.8 in.

Depth: 148 mm / 5.9 in.

Weight: 224 kg / 494 lb

Safety information

Due to the size and mass of this product it is important

that the wall-mounted system is safely installed

according to these installation instructions.

The wall and mounting hardware must be able to safely

support the product.

The wall-mounted system must be installed by qualified

personnel, in accordance with state and local building

regulations.

Room setup

Explore the Cisco Project Workplace to find inspiration and

guidelines when preparing your office or meeting room for video

conferencing:

https://www.cisco.com/go/projectworkplace

Documentation

Visit one of these websites to find out more about setup,

management, and use of this product:

https://collaborationhelp.cisco.com

https://www.cisco.com/go/mx-docs

Use the first link if your device is registered to the Cisco Webex

service and the second link if the device is registered to another

service.

Produkspesifikasjoner

Merke:	Cisco
Kategori:	Videokonferansesystem
Modell:	TelePresence MX800
Produkttype:	Styringssystem for videokonferanser
Innebygd skjerm:	Ja
Bruksanvisning:	Ja
Maksimal bildefrekvens:	60 fps
Antall HDMI-porter:	1
Strømforbruk (maks.):	591 W
Digital zoom:	2 x
Optisk zoom:	10 x
PTZ-kontroll:	Ja
Antall personer:	- person(er)
AC-inngangsspenning:	100-240 V
AC-inngangsfrekvens:	50 - 60 Hz
Skjermoppløsning:	1920 x 1080 piksler
Produktfarge:	Hvit
HD-type:	Full HD
Vippevinkelområde:	-14 - 12 °
Skjermdiagonal:	70 "
Støttede grafikkoppløsninger:	352 x 288,512 x 288,1024 x 576 (WSVGA),1024 x 768 (XGA),1280 x 720 (HD 720),1280 x 768 (WXGA),1920 x 1080 (HD 1080),1920 x 1200 (WUXGA)
Strømforbruk (vanlig bruk):	571 W
Støttede videofunksjoner:	720p, 1080p
Strøminngang/AC (strøm) inn:	Ja
Antall ethernets-/bredbåndstilkoblinger (RJ-45):	1
Driftstemperatur (T-T):	0 - 40 °C
Oppbevaringstemperaturomåde (Celsius):	-20 - 60 °C
Lagringsrelativ fuktighet:	10 - 90
Megapiksel:	- MP
Oppløsning ved innspillingshastighet:	1920x1080@60fps
Panoreringsomfang:	-90 - 60 °
Kan monteres på vegg:	Ja
Antall DVI-I-porter:	1
Ethernet LAN dataoverføringshastigheter:	10,100,1000 Mbit/s
Ethernet/bredbåndsforbindelse:	Ja
Relativ luftfuktighet under drift (H-H):	10 - 90
Størrelseforhold:	16:9
Display:	LCD
Videoformat som støttes:	H.261, H.263, H.264, H.265
Bildesensor størrelse:	- "
Nærmeste fokuseringsavstand:	1 m
Antall S-Video-utganger:	1
Kamera inkludert:	Ja
Telepresence:	Ja
