Side 1/27
Art. 15-292
© 2010 Biltema Nordic Services AB

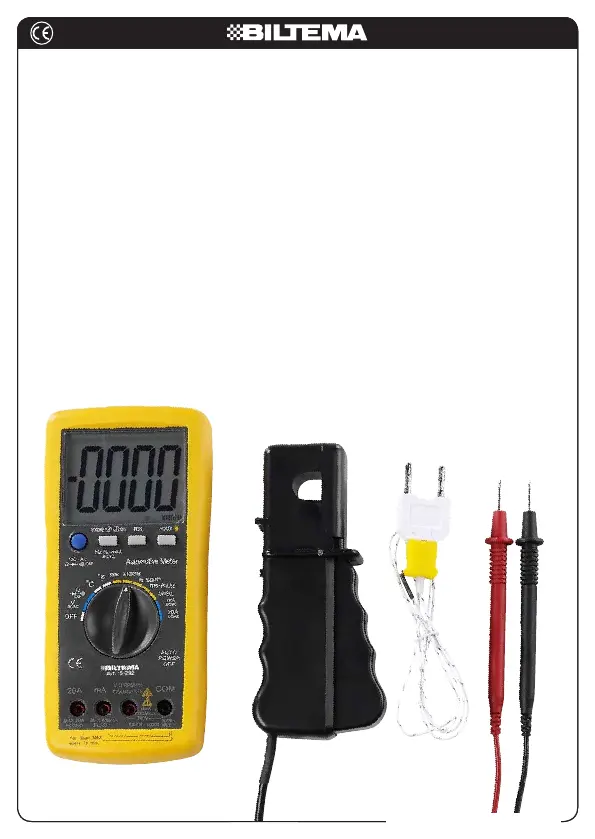

Digital multimeter
Digitalt multimeter
Digitaalinen yleismittari
© 2010 Biltema Nordic Services AB
Art. 15-292
2
© 2010 Biltema Nordic Services AB
spänningsbegränsningar som nns angivna
på dess framsida.
Inmatningsbegränsningar
Mät aldrig spänning eller ström som över-
skrider instrumentets mätområden.
Säkerhetssymboler
Detta märke visas i vissa sammanhang och
betyder att användaren görs uppmärksam på
en personlig risk, eller en risk för instrumentet.
Användaren måste läsa i bruksanvisningen
eller uppmärksamma någon annan relaterad
varning.
Varning
Detta varningsmärke står i samband med
sådana situationer där allvarlig risk för skada,
eller livsfara, kan uppstå.
OBS
Detta varsamhetsmärke står i samband med
sådana situationer där allvarlig skada kan
uppstå på instrumentet.
Säkerhetsinstruktioner
Läs igenom dessa säkerhetsinstruktioner
och hela bruksanvisningen noggrant innan du
börjar använda instrumentet. God kännedom
om instrumentets funktioner minskar risken
för personskador, mätfel eller skador på
instrumentet.
Använd inte instrumentet om instrumentet •
eller dess mätkablar är skadade eller om du
av annat skäl misstänker att mätinstrumen-
tet inte fungerar som det ska.
Se till att du själv inte är jordad när du gör •
elektriska mätningar. Vidrör aldrig föremål
som kan vara jordade när du mäter t.ex me-
tallrör, utgångar, xturer och annat. Minska
jordningsrisken genom att använda torra
kläder, skor med gummisula, gummimatta
eller annat utprovat isolationsmaterial.
Stäng av kretsen som ska mätas före •
kapning, losslödning eller brytning av
kretsen. Även förhållandevis svag ström kan
vara farlig.
Var försiktig vid arbete över 60 V likström •
(V DC) eller 30 V växelström (V AC) rms.
Sådana spänningar utgör fara.
Vid användning av testsonderna måste •
ngrarna hållas bakom ngerskyddet.
Mätning av spänning som överskrider •
instrumentets max. kapacitet kan ge använ-
daren farliga stötar och skada instrumentet.
Var alltid uppmärksam på instrumentets
DIGITAL MULTIMETER
FUNKTION MAX. INMATNING
Likström (V DC) 1000 volt
Växelström (V AC) 700 volt
Milliampere lik- eller växelström
(mA DC/mA AC)
400 mA
Ampere lik- eller växelström (A DC/A AC) 20 A DC/AC (högst 30 sekunder var 15 minut)
Frekvens, motstånd, kapacitans, diodmät-
ning, kontinuerligt, pulslängd (duty cycle),
kamvinkel, varvtal, pulskvot och temperatur
250 V DC/AC
Art. 15-292
© 2010 Biltema Nordic Services AB
3
MAX
500 V
Märket informerar användaren om att de
anslutningar det gäller inte får kopplas till en
krets där spänningen relativt jord kan över-
skrida 500 volt växel- eller likspänning (VAC
eller VDC).
Detta märke står i samband med en eller era
anslutningar som kan ha en livsfarlig spänning.
För att användaren inte ska utsättas för livsfara
ska dessa kablar och instrumentet inte hante-
ras med spänningen på.
1
7
8
2
3
4
5
6
9
10
Beskrivning av frontpanelen
1. Stor LCD-display som räknar 4000 steg.
Bakgrundsbelyst och funktionssymboler
t.ex. HOLD och batterivarning.
2. Funktionsvred.
3. COM-anslutning (i tillämpliga fall minuska-
beln).
4. Anslutning för V, Ω, CAP, Hz samt TEMP.
5. Anslutning för milliampere (mA), lik- eller
växelströmsmätning (DC eller AC).
6. Anslutning för upp till 20 ampere lik- eller
växelströmsmätning (DC eller AC).
7. Tryckknapp för att frysa mätvärden (HOLD)
samt bakgrundsbelysning.
8. Tryckknapp för relativ mätning.
9. Tryckknapp för varvtal (RPM), kamvinkel
(DWELL), Hz, %, ms, +/-.
10. Tryckknapp för val av visningsläge
Symboler och förkortningar
Kontinuitetssummer
BAT Låg batterinivå
Diodtest
HOLD Frysa mätvärde
AUTO Automatisk val av mätområde
AC Växelström eller -spänning
DC Likström eller -spänning
Specifikationer
Detta mätinstrument uppfyller kraven
enligt: EN61010-1.
Isolering: Klass 2, dubbelisolerat.
Överspänning kategori: CATII – 1000V.
Display: LCD display som räknar 4000 steg,
samt har funktionsindikering.
Polaritet: Automatisk inställning, samt indike-
ring av minus (–).
Övervärden: Markerar ”OL” om inställt mät-
område överskrids.
Indikering av låg batterispänning: På dis-
playen indikeras ”BAT” när batteriets spänning
sjunkit under nödvänding spänning.
Mätfrekvens: 2 gånger per sekund, nominellt.
Automatisk avstängning: Instrumentet stängs
av automatiskt då det varit inaktivt i 30 minuter.
Arbetsmiljö: 0– + 50 °C vid < 70 % relativ
fuktighet.
Förvarningstemperatur: - 20– + 60 °C vid <
80 % relativ fuktighet.
