Side 1/4
Art. 25-8031
© 2015-05-19 Biltema Nordic Services AB
SE
MONTERINGSAN VISNING
För knopmätare via pitotgivare.

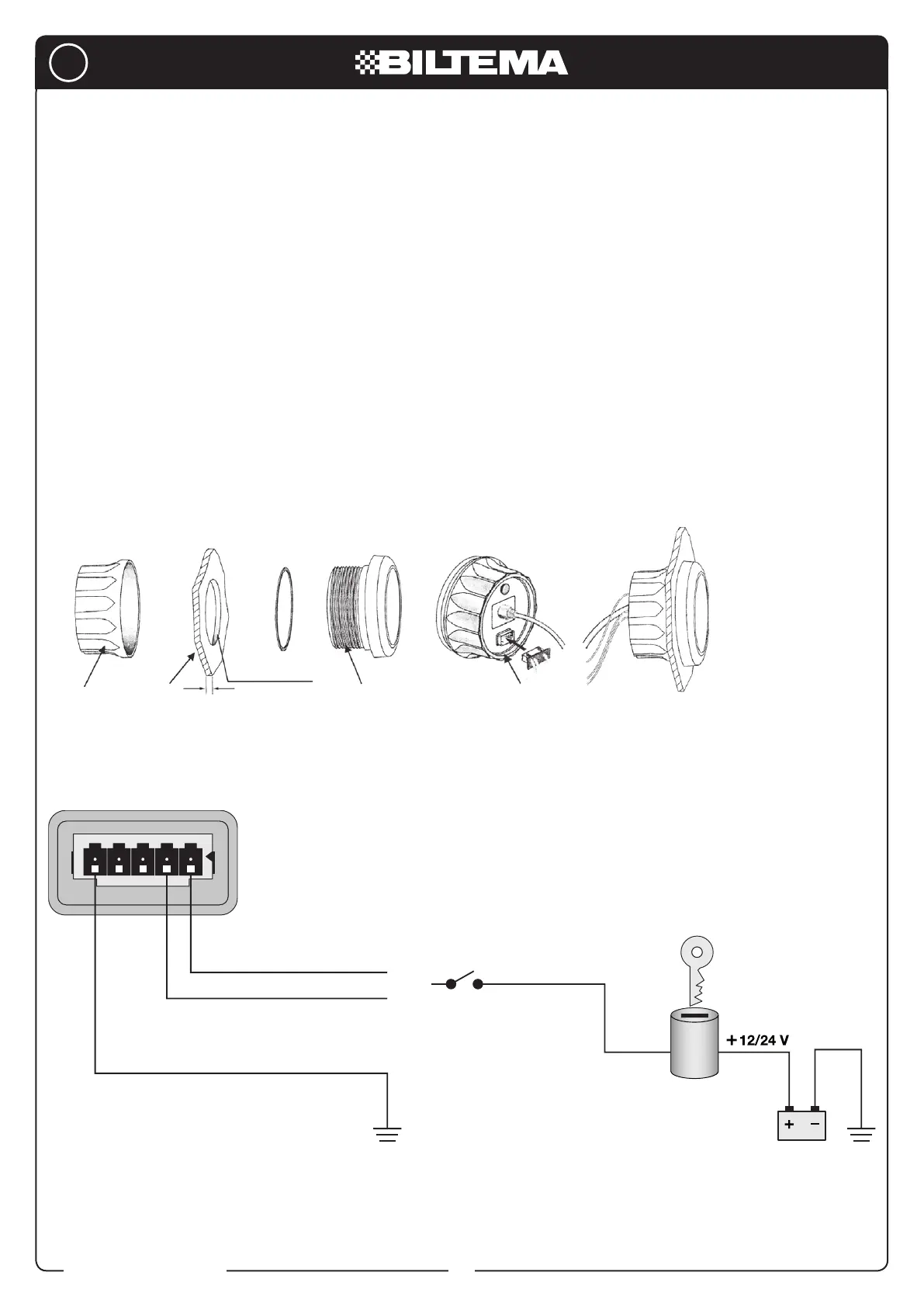

1. Borra ett hål med diametern 85 mm i panelen. Kolla
först att det nns minst 85 mm fritt djup på baksidan
av panelen.
2. Skruva av fästringen (I). Sätt mätaren (III) på plats i hå-
let och skruva fast den med fästringen (I) på baksidan.
3. Koppla i kontakten med strömsladdarna (IV). Koppla
tryckluftsslangen från pitotgivaren till den bronsfär-
gade kontakten (IV). Spänn åt ordentligt, så det inte
blir luftläckage.
4. Koppla strömsladdarna enligt diagrammet. Mätaren
kan kopplas antingen till 12 V DC eller 24 V DC ström-
källa.
5. Välj antingen rött eller gult bakgrundsljus (orange eller
gul kabel). Alternativt kan du montera en brytare så
att du kan växla mellan rött och gult bakgrundsljus.
KNOPMÄTARE
1 Blå sladd – jordkabel
4 Orange sladd – rött bakgrundsljus
5 Gul sladd – gult bakgrundsljus
Inte inkluderat
Tändningslås
ELLER
I II III IV
Ø 85 mm | 3–3/8"
0.5~20 mm | 1/32~3/4"
Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: +46-42 600 45 00.
Importør: Biltema Norge AS, Postboks 74, 3401 Lier. Tlf: +47-32 84 91 10.
Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: +358-207 609 609
Importør: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: +45 70 80 77 70
www.biltema.com
Art. 25-8031
2
© 2015-05-19 Biltema Nordic Services AB
NO
MONTERINGSAN VISNING
For knopmåler med pitotføler.
1. Bor et hull med diameter 85 mm i panelet. Undersøk
først at det er 85 mm fri dybde på baksiden av panelet.
2. Skru av festeringen (I). Sett måleren (III) på plass i
hullet, og skru den fast ved hjelp av festeringen (I) på
baksiden.
3. Koble til kontakten med strømledningene (IV). Koble
trykkluftslangen fra pilotføleren til den bronsefargede
kontakten (IV). Stram godt til slik at det ikke blir luft-
lekkasje.
4. Koble strømledningene som vist i diagrammet. Måle-
ren kan kobles til enten 12 eller 24 V DC.
5. Velg enten rød eller gul bakgrunnsbelysning (oransje
eller gul kabel). Alternativt kan du montere en bryter
slik at du kan veksle mellom rød og gul bakgrunnsbe-
lysning.
KNOPMÅLER
1 Blå ledning – jording
4 Oransje ledning – rød bakgrunnsbelysning
5 Gul ledning – gul bakgrunnsbelysning
Ikke inkludert
Tenningslås
ELLER
I II III IV
Ø 85 mm | 3–3/8"
0.5~20 mm | 1/32~3/4"
Art. 25-8031
3
© 2015-05-19 Biltema Nordic Services AB
FI
SOLMUMITTARI
ASENNUSOHJE
Solmumittari pitot-putkella.
1. Poraa paneeliin 85 mm aukko. Varmista ensin, että
paneelin takana on vähintään 85 mm vapaata tilaa.
2. Kierrä kiinnitysrengas (I) pois. Sijoita mittari (III)
aukkoon ja kiinnitä se kiertämällä kiinnitysrengas (I)
paikalleen paneelin taakse.
3. Yhdistä liitin virtajohtoineen (IV). Yhdistä pitot-putken
paineilmaletku pronssinväriseen liittimeen (IV). Kiristä
liitos huolellisesti täysin ilmatiiviiksi.
4. Kytke virtajohdot kaavion mukaisesti. Mittari voidaan
kytkeä joko 12 V DC- tai 24 V DC -virtalähteeseen.
5. Valitse punainen tai keltainen taustavalo (oranssi tai
keltainen johto). Järjestelmään voi myös lisätä katkai-
sijan taustavalon vaihtelemiseksi punaisen ja keltai-
sen välillä.
1 Sininen johto – maadoituskaapeli
4 Oranssi johto – punainen taustavalo
5 Keltainen johto – keltainen taustavalo
Ei sisälly
Virtalukko
TAI
I II III IV
Ø 85 mm | 3–3/8"
0.5~20 mm | 1/32~3/4"
