Side 1/30
1
© 2020-03-25 Biltema Nordic Services AB
Art. 15-338
Original manual

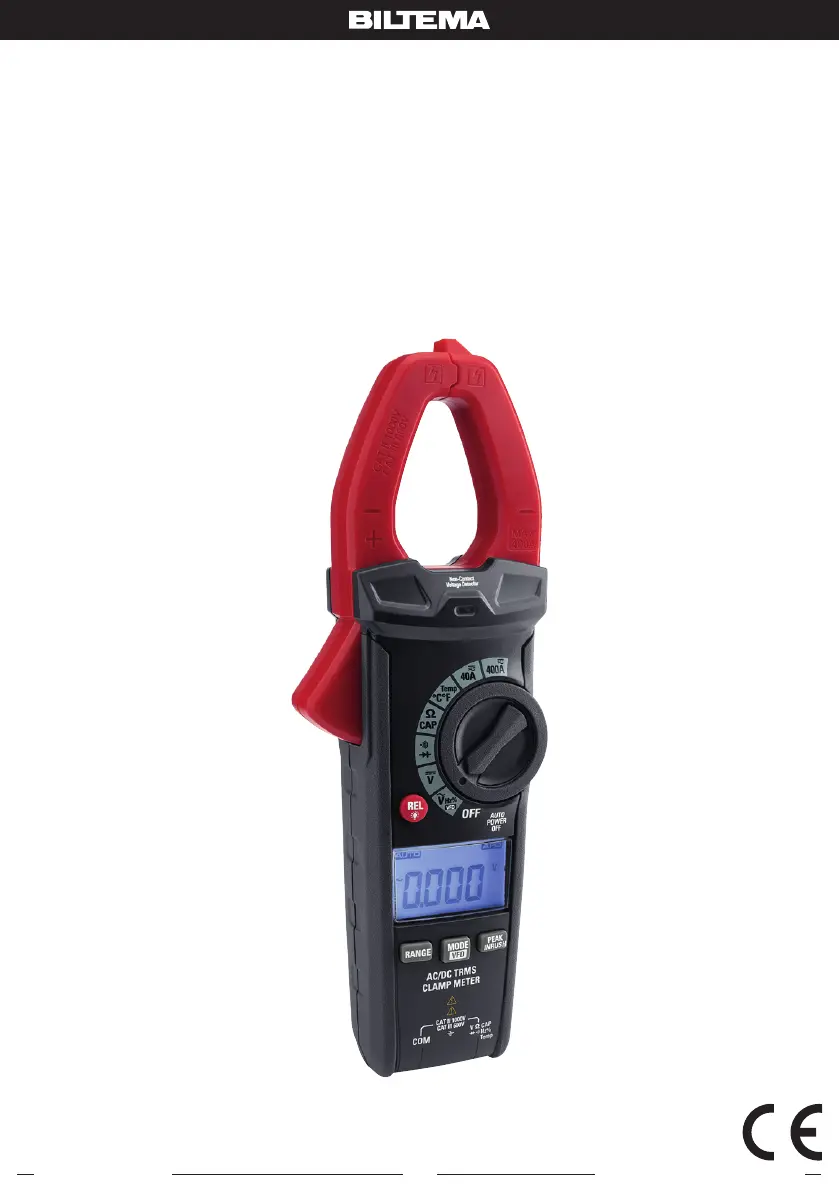

TÅNGAMPEREMETER
TANGAMPEREMETER
PIHTIVIRTAMITTARI
TANGAMPEREMETER
400A
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
2
© 2020-03-25 Biltema Nordic Services AB
Art. 15-338
SE
TÅNGAMPEREMETER
400A
FÖRSIKTIGHET!
• Felaktig användning kan orsaka allvarlig olycka.
Läs och förstå bruksanvisningen innan produkten
tas i bruk.
• Koppla alltid bort testkablarna innan byte av bat-
teri eller säkring.
• Använd inte testinstrumentet om instrumentet
eller testkablarna är skadade eller om testinstru-
mentet inte fungerar som det ska.
• Iakttag stor försiktighet vid mätning av spänning
över 35 V DC eller 25 V AC. Sådana spänningsni-
våer utgör fara för elchock.
• Ladda ur kondensatorer och koppla från ström-
försörjningen på utrustningen som skall testas
innan diod-, resistans- eller kontinuitetstest
utförs.
• Spänningskontroller av eluttag med testkablarna
kan vara både svåra och vilseledande beroende
på att det kan vara svårt att få kontakt med elut-
tagets kontaktbleck. Iakttag försiktighet.
• Om utrustningen används felaktigt kan dess
skydd försämras.
Max input
Om utrustningen används utanför följande värden
kan den ta skada.
Funktion Max
A AC, A DC 400 A
V DC, V AC 1000 V DC/AC
Resistans, , Kapacitans, Kontinuitet, 300 V DC/AC
Frekvens, Diod, Temperatur 0
Bruksanvisning i original.
Läs och spara denna bruksanvisning.
SÄKERHET
Symboler och text på produkten
Symbol/text Förklaring
VARNING! Risk för allvarlig
olycka.
FARA! Risk för livsfarlig elstöt.
Dubbelisolering
"To avoid electrical
shock, remove testleads
before opening case
or battery door. Do not
operate with battery
door open."
"För att undvika elstöt,
avlägsna testkablarna innan
plasthöljet eller batteriluckan
öppnas. Starta inte apparaten
med batteriluckan öppen."
Applikationer runt och bort-
tagning från oisolerade farliga
levande ledare är tillåtet.
Instrumentet levereras med
en bruksanvisning.
Säkerhetsföreskrifter
• Mät aldrig ström eller spänning som överskrider
testinstrumentets mätområden (maxvärden).
• Applicera inte någon spänning till testinstrumen-
tet när resistansfunktionen är vald.
• Ställ funktionsvredet i läge ”OFF” när testinstru-
mentet inte används.
• Ta bort batteriet om testinstrumentet ska förvaras
längre än 60 dagar.
VARNING!
• Ställ funktionsvredet till korrekt mätfunktion innan
mätningen påbörjas.
• Vid mätning av spänning, vrid ej funktionsvredet
till läget för ström- eller resistansmätning.
• Använd inte instrumentet över 1000 V.
• Vid växling av mätfunktion med hjälp av funk-
tionsvredet, koppla alltid bort testkablarna från
den testade elkretsen.
3
© 2020-03-25 Biltema Nordic Services AB
Art. 15-338
SE

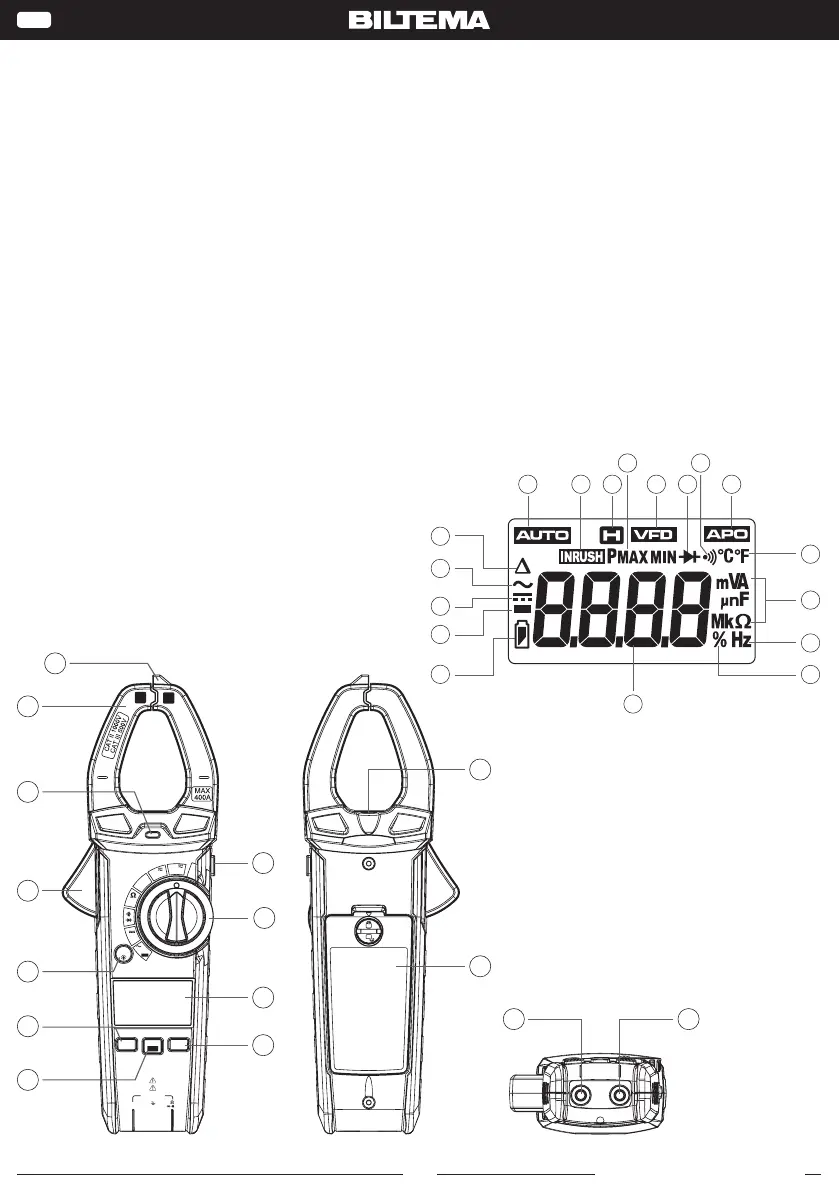

Display
1. REL/DCA ZERO
2. Växelström
3. Likström
4. Minustecken
5. Lågt batteri
6. Auto – automatiskt val av mätområde
7. Inrush - Strömrusning
8. H – Håller senaste värdet
9. Max/min
10. VFD – Variabel Frequency Drive
11. Diodtest
12. Kontinuitet
13. APO – Auto Power Off (Automatisk avstängning)
14. Celsius/Fahrenheit (temperatur)
15. Enhet
16. Hz
17. %
18. 8.8.8.8 – Mätningsavläsning
ÖVERSIKTSBILD
1. Non Contact Voltage Detector (Spänningsdetek-
tor)
2. Strömtång
3. Indikeringslampa för spänningsdetektor, växel-
ström
4. Tångöppning
5. Funktionsvred
6. Display
7. HOLD/Lampa
8. REL /Bakgrundbelysning
9. RANGE – val av mätområde
10. MODE/ VFD
11. INRUSH och PEAK-knapp
12. Lampa
13. Batterilock
14. Svart, negativt uttag (COM)
15. Rött, positivt uttag (V/Ω/Diod/Kontinuitet/CAP/
Temp)
OFF
V
Hz%
V
CAP
Temp
˚C ˚F
RANGE
MODE
Non-Contact
Voltage Detector
AUTO
POWER
OFF
CAT II 1000V
CAT III 600V
COM
Hz%
V CAP
REL
PEAK
INRUSH
Temp
AC/DC TRMS
CLAMP METER
40A
400A
1
3
4
5
7
6
8
9
10
11
13
15
14
12
2
2
3
4
17
1
5
6
7
8
10 11
15
18
13
16
9 12
14
