Side 1/4
Art. 25-8036
1
© 2016-08-19 Biltema Nordic Services AB
SE
MARINA MÄTINSTRUMENT 52 MM
MONTERINGSANVISNING
Mätinstrument för marint bruk.
Inbyggnadsdiameter: 52 mm.
1. Borra ett hål med 52 mm (2 1/16") diameter i panelen (II).
Det krävs minst 55 mm (2 3/16") fritt utrymme bakom
panelen för att få plats med mätaren.
2. Ta av fästringen (I), placera mätaren (III) i hålet, justera po-
sitionen sätt på tätningsringen och skruva på fästringen
igen på baksidan (Det nns en markering som visar mäta-
rens lodräta position).
3. Som kopplingsschemat visar kan mätaren kopplas direkt
till 12 eller 24 volts strömförsörjning.
4. Välj vilken färg du vill p1-ha på bakgrundsbelysningen, gult
eller rött ljus.
5. Sätt i kopplingsdosan (IV) i kontakten på baksidan av
mätaren.
6. Mätaren startar tidräkningen så fort den är ansluten till
strömkällan. Var sjätte minut kompenserar mätaren med
+0.1 timme och ackumulerat numeriskt värde sparas au-
tomatiskt. Mätarens maximala värde är 99999,9 timmar.
El-avfall
Förbrukade elektriska och elektroniska produkter, däribland
alla typer av batterier, ska lämnas till avsett insamlingsställe
för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)
Gul kabel gult ljus
Orange kabel rött ljus
Röd kabel pluspol (+)
Blå kabel minus (-) jord
Ingår inte
eller
Tänd-
ning
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 25-8036
2
© 2016-08-19 Biltema Nordic Services AB
NO
Gul kabel gult lys
Oransje kabel rødt lys
Rød kabel plusspol (+)
Blå kabel minus (–) jord
MONTERINGSANVISNING
Måleinstrumenter for maritimt bruk.
Innbyggingsdiameter: 52 mm.
1. Bor et hull med 52 mm diameter i panelet (II). Det må være
minst 55 mm avstand bak panelet for å få plass til måleren.
2. Fjern festeringen (I), og plasser måleren (III) i hullet. Juster
posisjonen, fest tetningsringen og skru på plass festerin-
gen igjen på baksiden (det er et merke som viser måle-
rens loddrette posisjon).
3. Som koblingsskjemaet viser, kan måleren kobles direkte
til 12 eller 24 V strømforsyning.
4. Velg hvilken farge du vil ha på bakgrunnsbelysningen,
gult eller rødt lys.
5. Monter koblingsboksen (IV) i kontakten på baksiden av
måleren.
6. Måleren starter tidsregistreringen umiddelbart etter at
den er koblet til strømkilden. Hvert sjette minutt kompen-
serer måleren med +0,1 time, og summert numerisk verdi
lagres automatisk. Målerens maksimale verdi er 99999,9
timer.
EE-avfall
Brukte elektriske og elektroniske produkter, deriblant alle ty-
per batterier, skal leveres til gjenvinning på eget innsamlings-
sted. (I henhold til direktiv 2012/19/EU og 2006/66/EC)
MARITIME MÅLEINSTRUMENTER 52 MM
Medfølger ikke
eller
Ten-
ning
Art. 25-8036
3
© 2016-08-19 Biltema Nordic Services AB
FI
eltainen johto keltainen valo
Oranssi johto punainen valo
Punainen johto plusnapa (+)
Sininen johto miinusnapa (-)
ASENNUSOHJE
Venemittari.
Asennusreiän läpimitta: 52 mm.

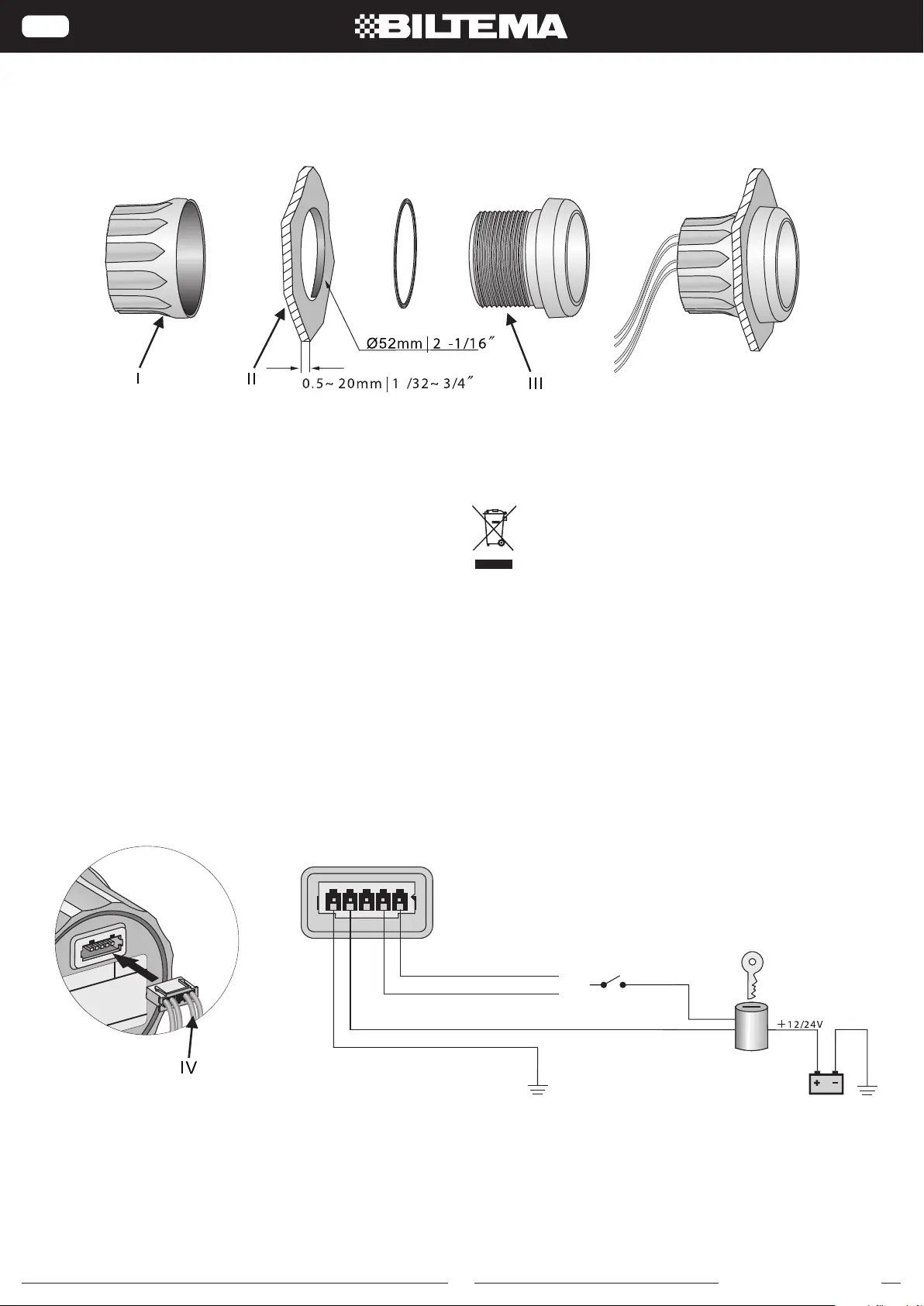

1. Poraa paneeliin (II) 52 mm:n (2 1/16") aukko. Paneelin
takana on oltava vapaata tilaa vähintään 55 mm (2 3/16")
mittaria varten.
2. Ota kiinnitysrengas (I) pois, sijoita mittari (III) aukkoon,
säädä asento ja asenna tiivisterengas sekä kiinnitysren-
gas mittarin takapuolelta (pystysuora asento on merkitty
mittariin).
3. Kun kytkentäkaaviosta näkyy, mittari yhdistetään suoraan
12 tai 24 voltin syöttöön.
4. Valitse taustavalon väri, keltainen tai punainen valo.
5. Asenna kytkentäkotelo (IV) mittarin taakse.
6. Mittari käynnistää tuntilaskennan heti, kun se liitetään vir-
talähteeseen. Mittarin lukema lisääntyy +0,1 tunnilla kuu-
den minuutin välein, ja numeerinen kokonaisaika tallentuu
automaattisesti. Mittarin maksimiarvo on 99999,9 tuntia.
Elektroniikkajäte
Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja
paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/
EU ja 2006/66/EC mukaisesti)
VENEMITTARIT 52 MM
Ei sisälly
tai
Syt-
ytys
