Art. 25-8098
1
© 2020-09-17 Biltema Nordic Services AB
SE
VOLTMÄTARE 52 MM
MONTERINGSANVISNING
Mätinstrument för marint bruk.
Inbyggnadsdiameter: 52 mm.

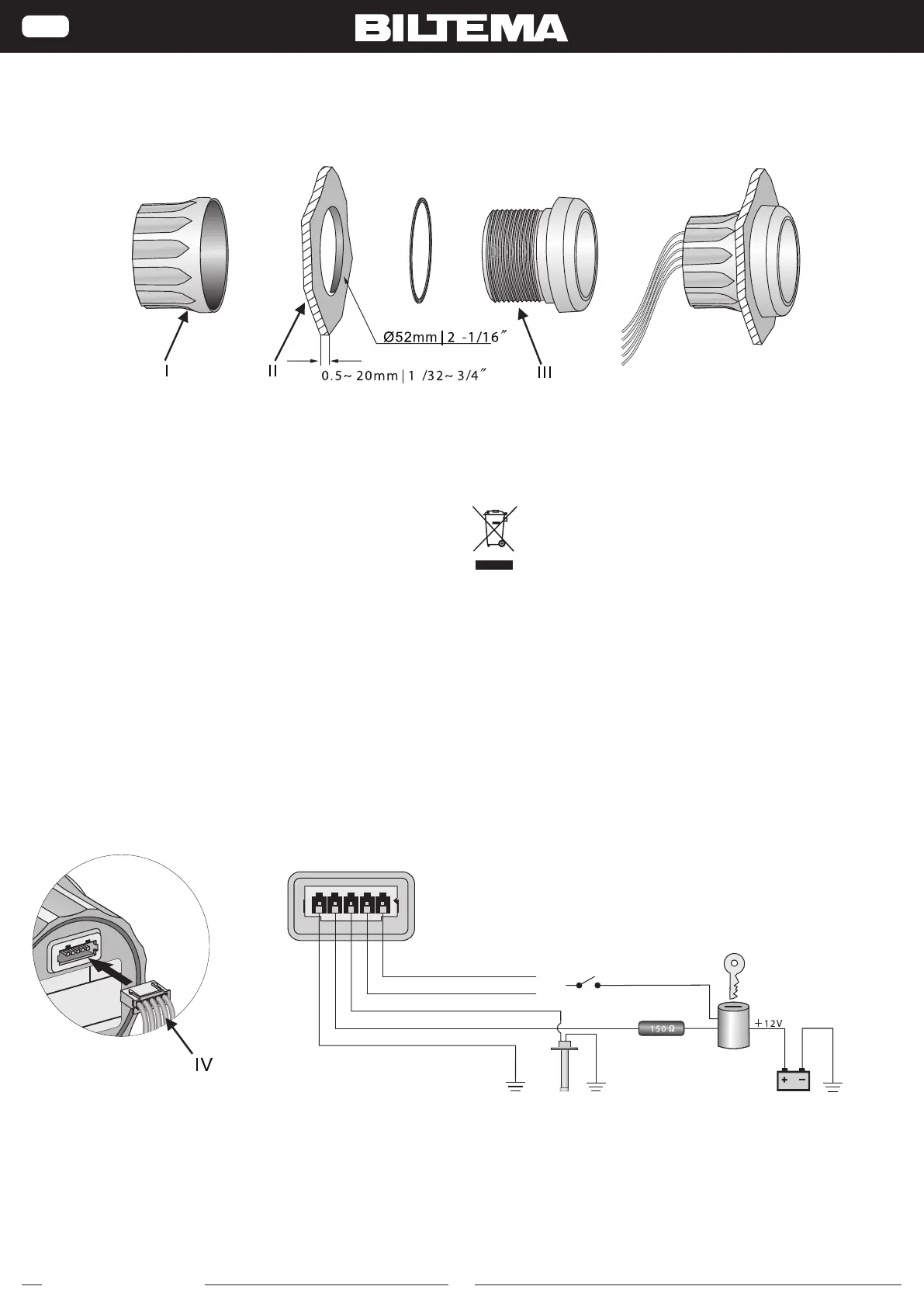

1. Borra ett hål med 52 mm (2 1/16") diameter i panelen (II).
Det krävs minst 55 mm (2 3/16") fritt utrymme bakom
panelen för att få plats med mätaren.
2. Ta av fästringen (I), placera mätaren (III) i hålet, justera
positionen sätt på tätningsringen och skruva på fästring-
en igen på baksidan (Det nns en markering som visar
mätarens lodräta position).
3. Koppla kablarna enligt kopplingsschemat, notera mot-
ståndet för 24 V-system. Välj antingen orange eller gul
kabel för bakgrundsljus. Kablarnas färger motsvarar
bakgrundsljuset.
4. Sätt i kopplingsdosan (IV) i kontakten på baksidan av
mätaren.
5. OBS! Om mätaren är en voltmätare (12 V) nns ingen
svart kabel och du ska inte använda något motstånd.
El-avfall
Förbrukade elektriska och elektroniska produkter, däribland
alla typer av batterier, ska lämnas till avsett insamlingsställe
för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)
5 Gul kabel gult ljus
Ingår inte
Extra krets för 24 V
eller
Tänd-
ning
4 Orange kabel rött ljus
3 Svart kabel sensor
2 Röd kabel pluspol
1 Blå kabel minus (-) jord
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
