Side 1/4
Art. 25-8099
© 2019-02-18 Biltema Nordic Services AB
SE
Mätinstrument för marint bruk 12/24 V.
TEKNISK SPECIFIKATION
Enkel montering med monteringsmutter
Inbyggnadsdiameter: . . 52 mm
Ytterdiameter: . . . . . . . . 56 mm
Monteringsdjup: . . . . . . 61,5 mm
Svart, rostfri (AISI 316) ytterring
LED-belysning (röd eller gul)
Strömförbrukning: . . . . . <180 mA
Kapslingsklass: . . . . . . . IP67
Shunt: . . . . . . . . . . . . . . 150 A (ingår)

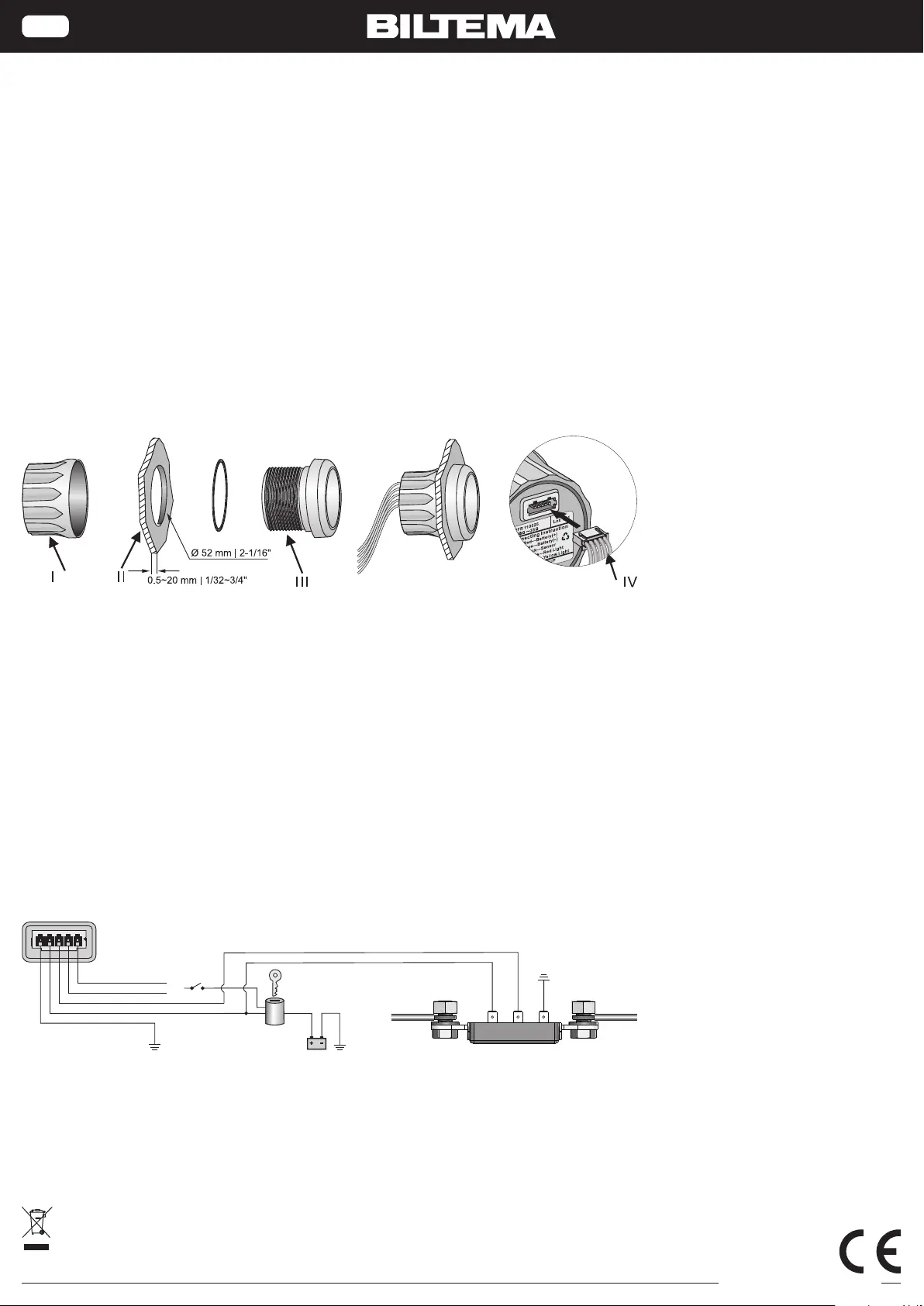

MONTERINGSANVISNING
1. Borra ett hål med 52 mm (2 1/16”) diameter i panelen (II).
Det krävs minst 55 mm (2 3/16”) fritt utrymme bakom
panelen för att få plats med mätaren.
2. Ta av fästringen (I), placera mätaren (III) i hålet, justera
positionen sätt på tätningsringen och skruva på fästring-
en igen på baksidan (Det nns en markering som visar
mätarens lodräta position).
3. Koppla kablarna enligt kopplingsschemat, notera mot-
ståndet för 24 V-system. Välj antingen orange eller gul
kabel för bakgrundsljus. Kablarnas färger motsvarar
bakgrundsljuset.
4. Sätt i kopplingsdosan (IV) i kontakten på baksidan av
mätaren.
5. OBS! Om mätaren är en voltmätare (12 V) nns ingen
svart kabel och du ska inte använda något motstånd.
ELEKTRISK INKOPPLING MED SHUNT
AVFALLSHANTERING
El-avfall
Förbrukade elektriska och elektroniska produkter, däribland
alla typer av batterier, ska lämnas till avsett insamlingsställe
för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)
AMPEREMÄTARE 52 MM
5 Gul kabel gult ljus
ELLER
Ingår inte
Tänd-
ning
Shunt
+ 8–32 V Load + Batt +
4 Orange kabel rött ljus
3 Svart kabel sensor
2 Röd kabel pluspol (+)
1 Blå kabel minus (-) jord
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 25-8099
2
© 2019-02-18 Biltema Nordic Services AB
NO
Måleinstrument for maritim bruk 12/24 V.
TEKNISK SPESIFIKASJON
Enkel montering med monteringsmutter
Innbyggingsdiameter: . . 52 mm
Ytre diameter: . . . . . . . . 56 mm
Monteringsdybde: . . . . . 61,5 mm
Svart, rustfri (AISI 316) ytterring
LED-belysning (rød eller gul)
Strømforbruk: . . . . . . . . <180 mA
Kapslingsgrad: . . . . . . . IP67
Shunt: . . . . . . . . . . . . . . 150 A (medfølger)
MONTERINGSANVISNING
1. Bor et hull med 52 mm diameter i panelet (II). Det må være
minst 55 mm avstand bak panelet for å få plass til måleren.
2. Fjern festeringen (I), og plasser måleren (III) i hullet. Juster
posisjonen, fest tetningsringen og skru på plass festerin-
gen igjen på baksiden (det er et merke som viser måle-
rens loddrette posisjon).
3. Koble kablene som vist i koblingsskjemaet. Legg merke
til motstanden ved 24 V system. Velg enten oransje eller
gul kabel for bakgrunnsbelysning. Kablenes farge tilsva-
rer fargen på bakgrunnsbelysningen.
4. Monter koblingsboksen (IV) i kontakten på baksiden av
måleren.
5. OBS! Hvis måleren er en spenningsmåler (12 V), har den
ingen sort kabel, og du skal ikke bruke motstand.
ELEKTRISK TILKOBLING MED SHUNT
AVFALLSHÅNDTERING
EE-avfall
Brukte elektriske og elektroniske produkter, deriblant alle ty-
per batterier, skal leveres til gjenvinning på eget innsamlings-
sted. (I henhold til direktiv 2012/19/EU og 2006/66/EC)
AMPEREMÅLER 52 MM
5 Gul kabel gult lys
ELLER
Medfølger ikke
Ten-
ning
Shunt
+ 8–32 V Load + Batt +
4 Oransje kabel rødt lys
3 Svart kabel sensor
2 Rød kabel plusspol (+)
1 Blå kabel minus (–) jord
Art. 25-8099
3
© 2019-02-18 Biltema Nordic Services AB
FI
Mittalaite veneisiin 12/24 V.
TEKNISET TIEDOT
Helppo asentaa asennusmutterin avulla
Rakenneläpimitta: . . . . . 52 mm
Ulkoläpimitta: . . . . . . . . 56 mm
Asennussyvyys: . . . . . . 61,5 mm
Musta, ruostumaton (AISI 316) kehysrengas
LED-valo (punainen tai keltainen)
Virrankulutus: . . . . . . . . <180 mA
Kotelointiluokka: . . . . . . IP67
Shuntti: . . . . . . . . . . . . . 150 A (sisältyy)

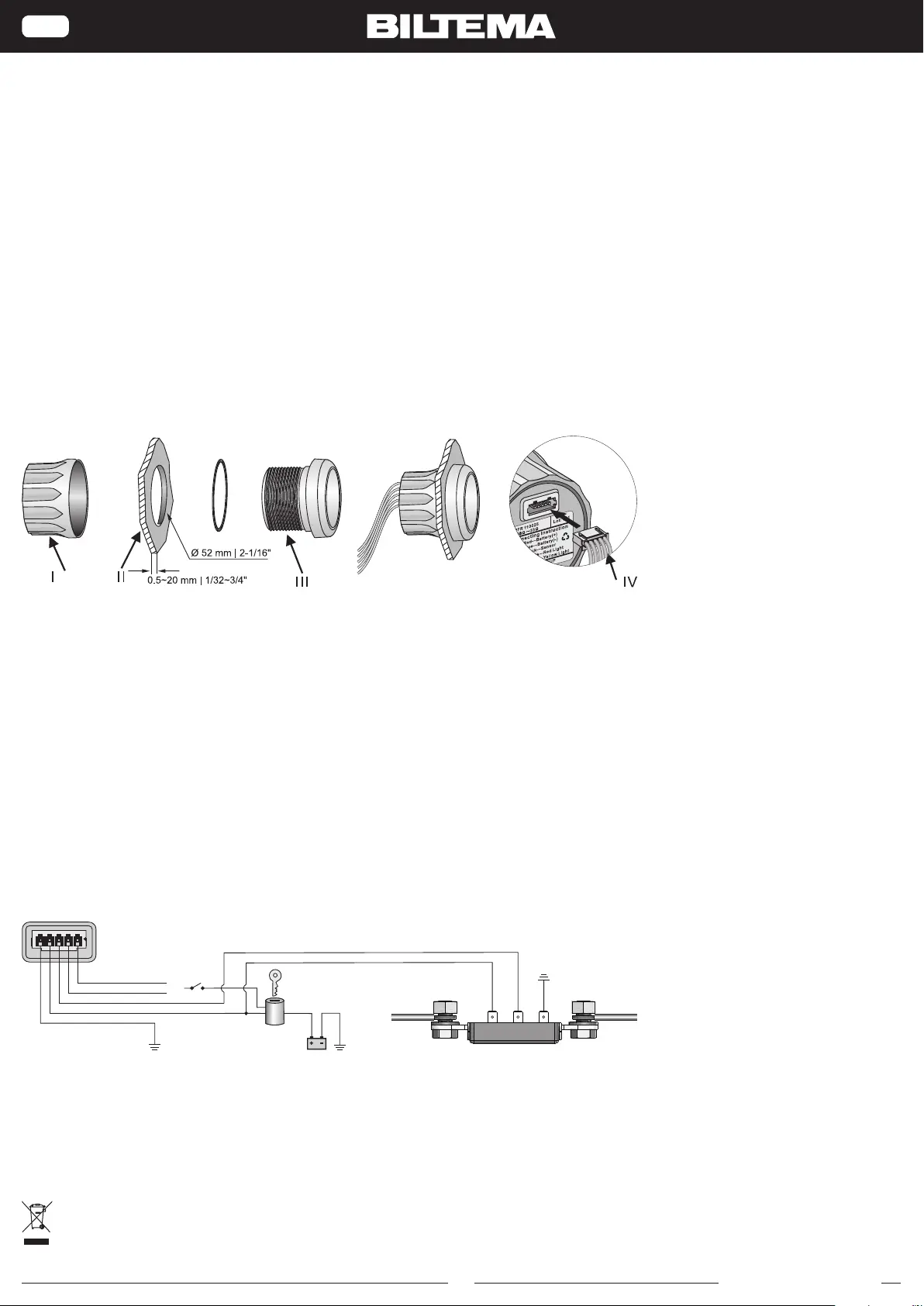

ASENNUSOHJE
1. Poraa paneeliin (II) 52 mm (2 1/16”) aukko. Paneelin takana
on oltava vapaata tilaa vähintään 55 mm (2 3/16”) mittaria
varten.
2. Ota kiinnitysrengas (I) pois, sijoita mittari (III) aukkoon,
säädä asento ja asenna tiivisterengas sekä kiinnitysren-
gas mittarin takapuolelta (pystysuora asento on merkitty
mittariin).
3. Kytke johdot kytkentäkaavion mukaan, huomaa 24 V -jär-
jestelmän vastus. Valitse taustaväri käyttämällä oranssia
tai keltaista kaapelia. Kaapeleiden värit vastaavat tausta-
valon väriä.
4. Asenna kytkentäkotelo (IV) mittarin taakse.
5. HUOM! Jos mittari on jännitemittari (12 V), siinä ei ole
mustaa johtoa eikä asennuksessa käytetä vastusta.
SÄHKÖKYTKENTÄ SHUNTTIA KÄYTETTÄESSÄ
HÄVITTÄMINEN
Elektroniikkajäte
Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja
paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/
EU ja 2006/66/EC mukaisesti)
AMPEERIMITTARI 52 MM
5 Keltainen johto keltainen valo
TAI
Ei sisälly
Syty-
tys
Shuntti
+ 8–32 V Load + Batt +
4 Oranssi johto punainen valo
3 Musta johto anturi
2 Punainen johto plusnapa (+)
1 Sininen johto miinusnapa (-)
