Art. 25-8039, 25-8040
1
© 2016-07-13 Biltema Nordic Services AB
SE

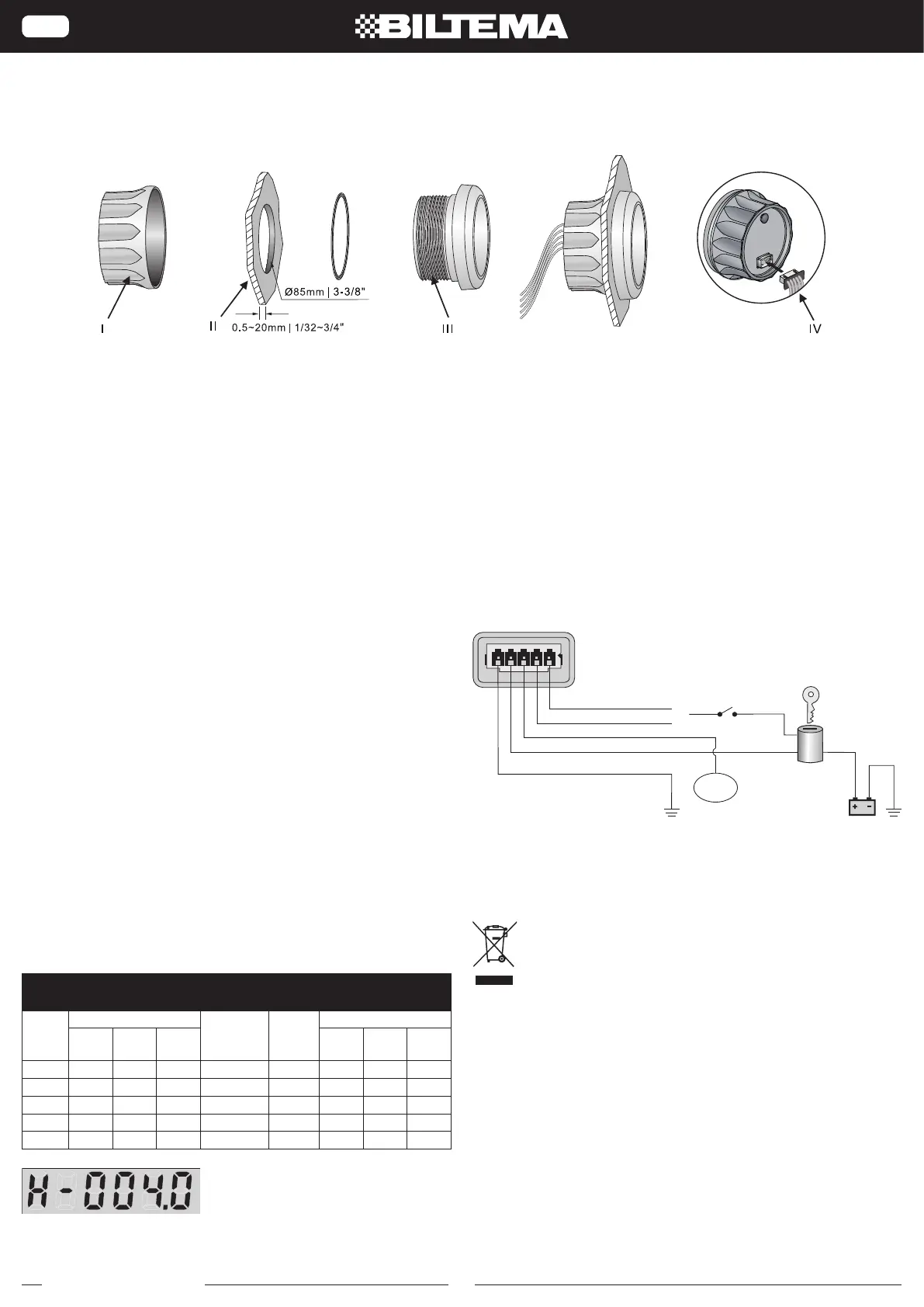

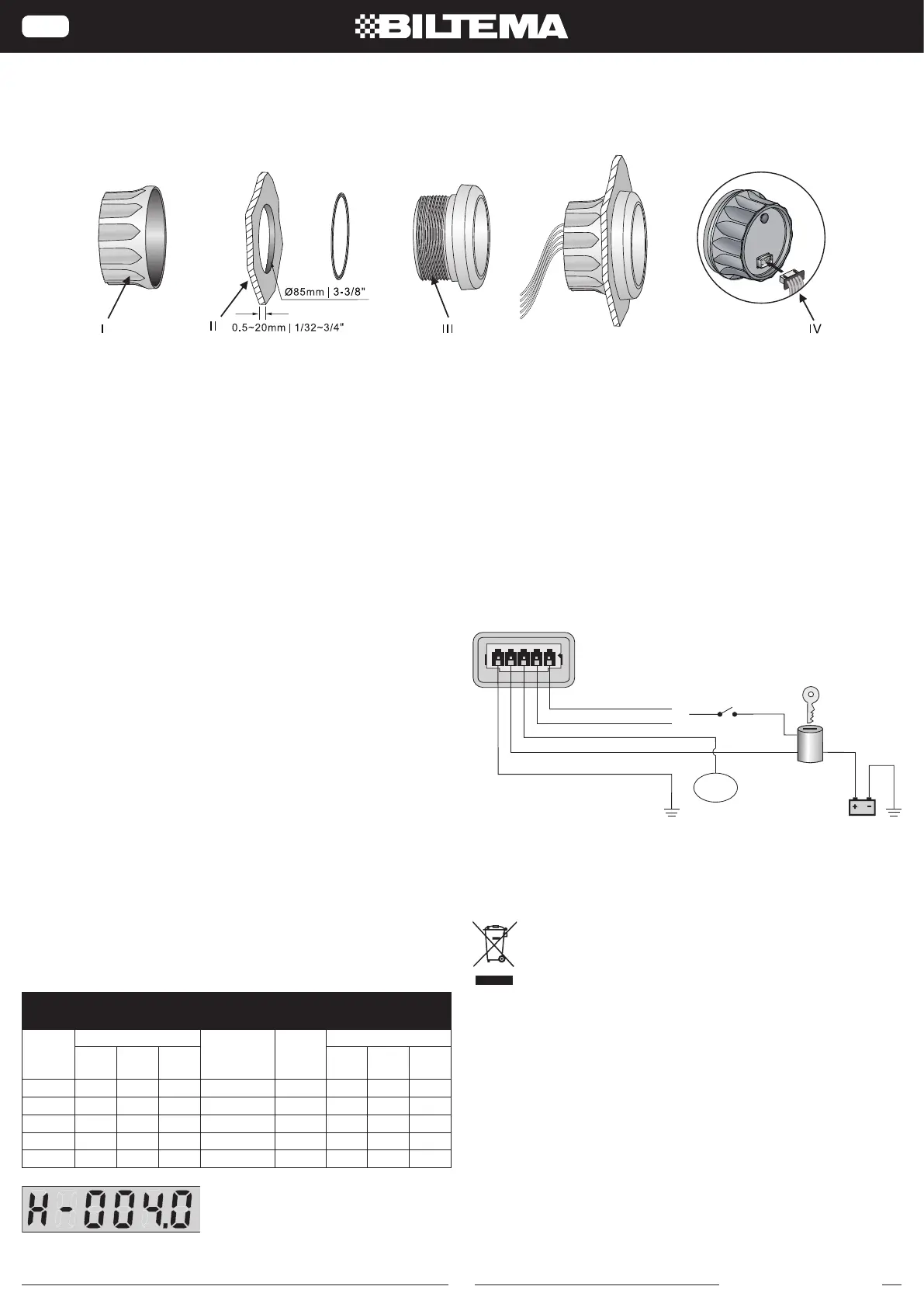

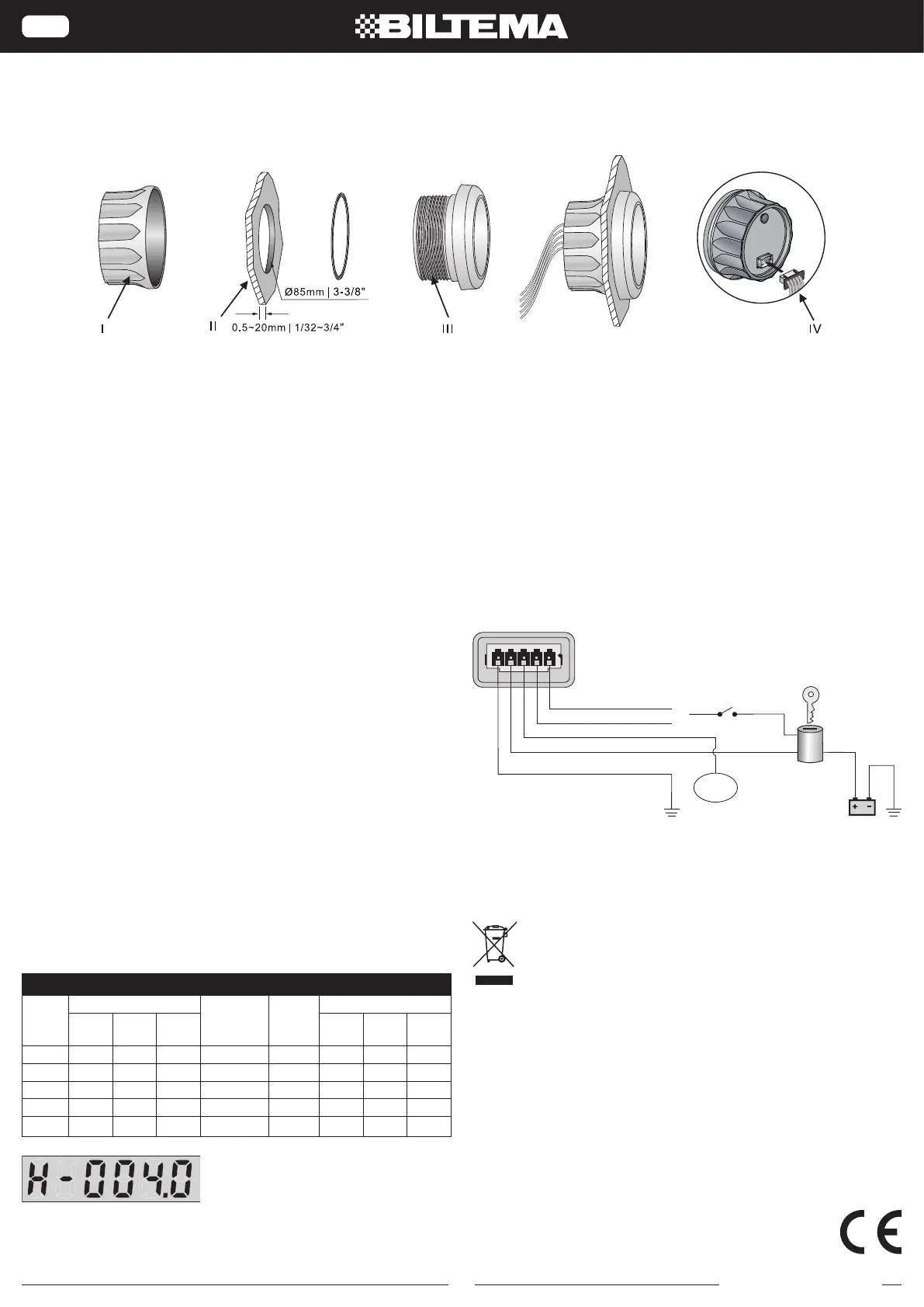

VARVRÄKNARE 85 MM
MONTERINGSANVISNING
Varvräknaren är avsedd för inbyggnad.
Inbyggnadsdiameter: 85 mm.
1. Borra ett hål med 85 mm (3 3/8”) diameter i panelen (II).
Det krävs minst 55 mm (2 3/16”) fritt utrymme bakom
panelen för att få plats med mätaren.
2. Ta av fästringen (I), placera mätaren (III) i hålet, justera
positionen sätt på tätningsringen och skruva på fästring-
en igen på baksidan.
3. Varvräknaren kan kopplas till 12/24 V-system (9–32 V).
4. Välj mellan rött eller gult bakgrundsljus.
5. Koppla in kontakten med sladdarna i varvräknaren (IV).
Slå på strömmen och justera varvtalet så att det stämmer
överens med din motor/utrustning (se tabell).
Justera varvtalet
5 a. Tryck och håll inne gummiknappen på baksidan av
mätaren i tre sekunder, då visar displayen inställning
för varvtal. När du släpper gummiknappen lämnar du
inställningsmenyn.
5 b. Värdet ökar när du trycker på knappen. Släpp knappen
och tryck igen för att minska värdet. Ju längre du håller
inne knappen desto snabbare ökar eller minskar värdet.
Minsta steg är 0,1 och den justerabara skalan är 1-10.
5 c. När du har ställt in rätt värde släpper du gummiknap-
pen. Efter 3 sekunder har varvräknare uppdaterat
inställningarna. Om inställningen inte blev bra, gör om
inställningsproceduren.
5 d. Om du vill ha varvtalsvärdet 4.0, ställ in detta värde i
displayen, som bilden visar.
Vanliga inställningar för båtmotorer
UTOMBORDARE INOMBORDARE & GASMOTORER
Poler Varvtal Cylindrar Cykel Varvtal
4000
RPM
6000
RPM
8000
RPM
4000
RPM
6000
RPM
8000
RPM
4 1.3 2.0 2.6 4 4 1.3 2.0 2.6
6 2.0 3.0 4.0 6 4 2.0 3.0 4.0
8 2.7 4.0 5.3 8 4 2.7 4.0 5.3
10 3.3 5.0 6.6 10 4 3.3 5.0 6.6
12 4.0 6.0 8.0
Om värdena i tabellen inte stämmer överens med din motor,
justera värdet efter motorns faktiska varvtal.
OBS! Om du har problem med signalstörningar mellan
motorn och varvräknaren kan det medföra att varvräknaren
inte visar korrekt varvtal. Då kan du installera ett motstånd,
1/4~1W, 1~20K för att öka signalen. Prova dig fram till rätt
motstånd genom att koppla in en 20K potentiometer.
Elektrisk inkoppling
1. Koppla bort batteriets minus (-) kabel före inkoppling av
varvräknaren. Efter avslutad inkoppling ansluts åter bat-
teriets minus (-) kabel.
2. Anslut varvräknaren enligt nedan.
El-avfall
Förbrukade elektriska och elektroniska produkter, däribland
alla typer av batterier, ska lämnas till avsett insamlingsställe
för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)
5 Gul kabel gult ljus
Ingår inte
Motor
ELLER
Tänd-
ning
+9–32 V
4 Orange kabel rött ljus
3 Svart kabel RPM signal
2 Röd kabel pluspol
1 Blå kabel minus (-) jord
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
