Side 1/26
1
© 2020-03-30 Biltema Nordic Services AB
Art. 15-339
Original manual

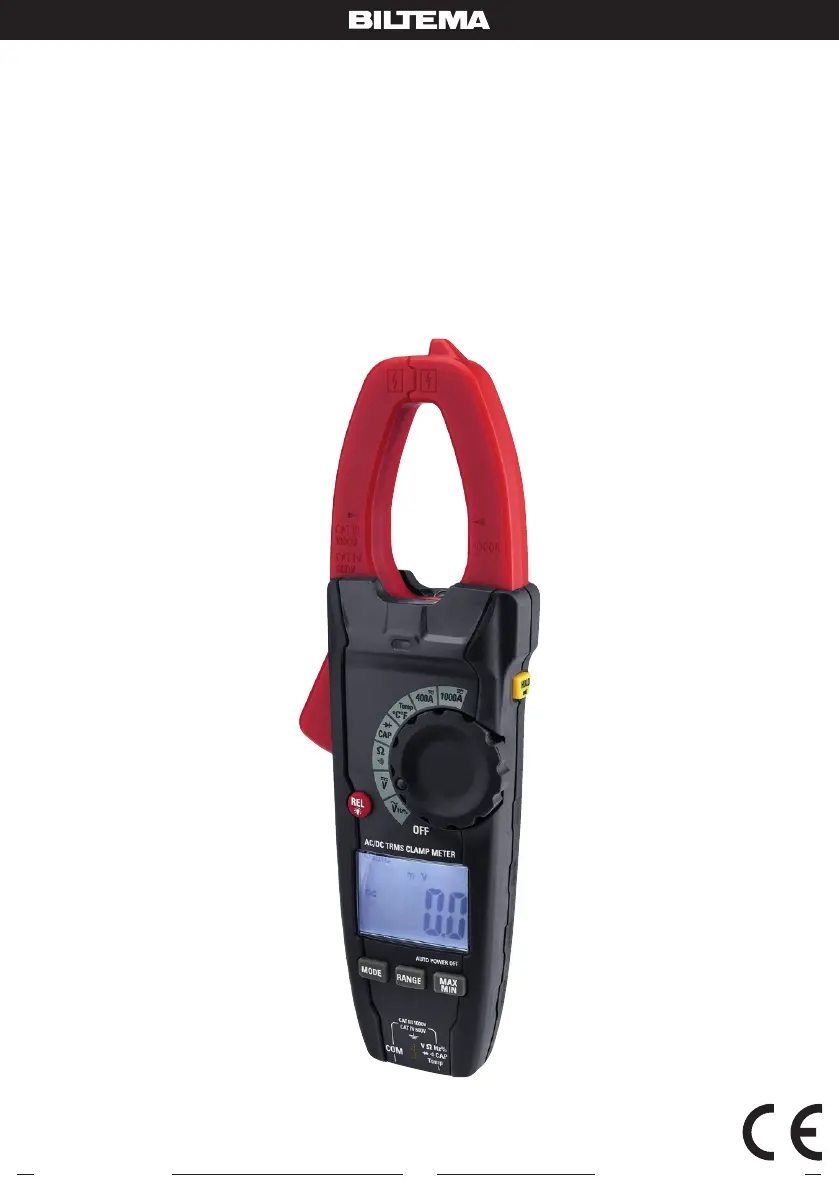

TÅNGAMPEREMETER
TANGAMPEREMETER
PIHTIVIRTAMITTARI
TANGAMPEREMETER
1000A
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
2
© 2020-03-30 Biltema Nordic Services AB
Art. 15-339
SE
TÅNGAMPEREMETER
1000A
FÖRSIKTIGHET!
• Felaktig användning kan orsaka allvarlig olycka.
Läs och förstå bruksanvisningen innan produkten
tas i bruk.
• Koppla alltid bort testkablarna innan byte av bat-
teri eller säkring.
• Använd inte testinstrumentet om instrumentet
eller testkablarna är skadade eller om testinstru-
mentet inte fungerar som det ska.
• Iakttag stor försiktighet vid mätning av spänning
över 35 V DC eller 25 V AC. Sådana spänningsni-
våer utgör fara för elchock.
• Ladda ur kondensatorer och koppla från ström-
försörjningen på utrustningen som skall testas
innan diod-, resistans- eller kontinuitetstest
utförs.
• Spänningskontroller av eluttag med testkablarna
kan vara både svåra och vilseledande beroende
på att det kan vara svårt att få kontakt med elut-
tagets kontaktbleck. Iakttag försiktighet.
Max input
VARNING! Om utrustningen används utanför följande
värden nns risk för personskada.
Funktion Max
A AC, A DC 1000 A
V DC, V AC 1000 V DC/AC
Frekvens, Resistans 0
Diod, Kontinuitet 1000 V DC/AC
Kapacitans 0
Temperatur (°C/°F) 1000 V DC/AC
ANVÄNDNINGSOMRÅDE
Tångamperemeter 15-339 ska användas för mätning
av ström, spänning, resistans, kapacitans, frekvens,
temperatur och pulskvot. Instrumentet uppfyller kra-
ven för CAT III och CAT IV enligt IEC/EN 61010-1.
Bruksanvisning i original.
Läs och spara denna bruksanvisning.
SÄKERHET
Symboler och text på produkten
Symbol/text Förklaring
VARNING! Risk för allvarlig
olycka.
FARA! Risk för livsfarlig
elstöt.
Dubbelisolering
"To avoid electrical shock,
remove testleads before
opening case or battery
door. Do not operate with
battery door open."
"För att undvika elstöt,
avlägsna testkablarna innan
plasthöljet eller batteriluckan
öppnas. Starta inte ap-
paraten med batteriluckan
öppen."
Instrumentet levereras med
en bruksanvisning.
Säkerhetsföreskrifter
• Mät aldrig ström eller spänning som överskrider
testinstrumentets mätområden (maxvärden).
• Applicera inte någon spänning till testinstrumen-
tet när resistansfunktionen är vald.
• Ställ funktionsvredet i läge ”OFF” när testinstru-
mentet inte används.
• Ta bort batteriet om testinstrumentet ska förvaras
längre än 60 dagar.
VARNING!
• Endast operatörer som har läst och förstått
bruksanvisningen får använda detta instrument.
• Ställ funktionsvredet till korrekt mätfunktion innan
mätningen påbörjas.
• Vid mätning av spänning, vrid ej funktionsvredet
till läget för ström- eller resistansmätning.
• Använd inte instrumentet över 1000 V.
• Vid växling av mätfunktion med hjälp av funk-
tionsvredet, koppla alltid bort testkablarna från
den testade elkretsen.
3
© 2020-03-30 Biltema Nordic Services AB
Art. 15-339
SE
Display
1. DC (Likström)
2. Minustecken
3. AC (Växelström)
4. Data Hold (låsning av mätvärde)
5. Auto Power Av
6. Auto Range
7. Diodtest
8. Hörbart kontinuitetstest
9. Max
10. Min
11. Relative
12. Lågt batteri
13. °C/° F
14. Frekvens/Pulsk vot (testläge)
15. Mätvärde 0 – 3999
CAT III: För mätning i distributionsnät och normal
industrimiljö så länge spänningsklassningen är till-
räckligt hög för mätuppgiften.
CAT IV: För mätning i grova distributionssystem innan
ingångssäkringar/elmätare och liknande applikatio-
ner.
• Instrumentet ska användas med rekommende-
rade tillbehör och i enlighet med bruksanvisning-
ens instruktioner. All annan användning betraktas
som felaktig.
• Instrumentet får inte modi eras, öppnas eller
repareras av obehörig.
ÖVERSIKTSBILD
1. Strömtång
2. Indikeringslampa för spänningsdetektor, växel-
ström
3. Tångöppning
4. REL/Bakgrundsbelysning
5. Display
6. MODE
7. RANGE
8. MAX/MIN
9. Funktionsvred
10. Hold/Lampa
11. Batterilock
12. Lampa
13. Svart, negativt uttag (COM)
14. Rött, positivt uttag för (VΩHZ%CAPTemp)
