Art. 25-8037
1
© 2016-08-19 Biltema Nordic Services AB
SE

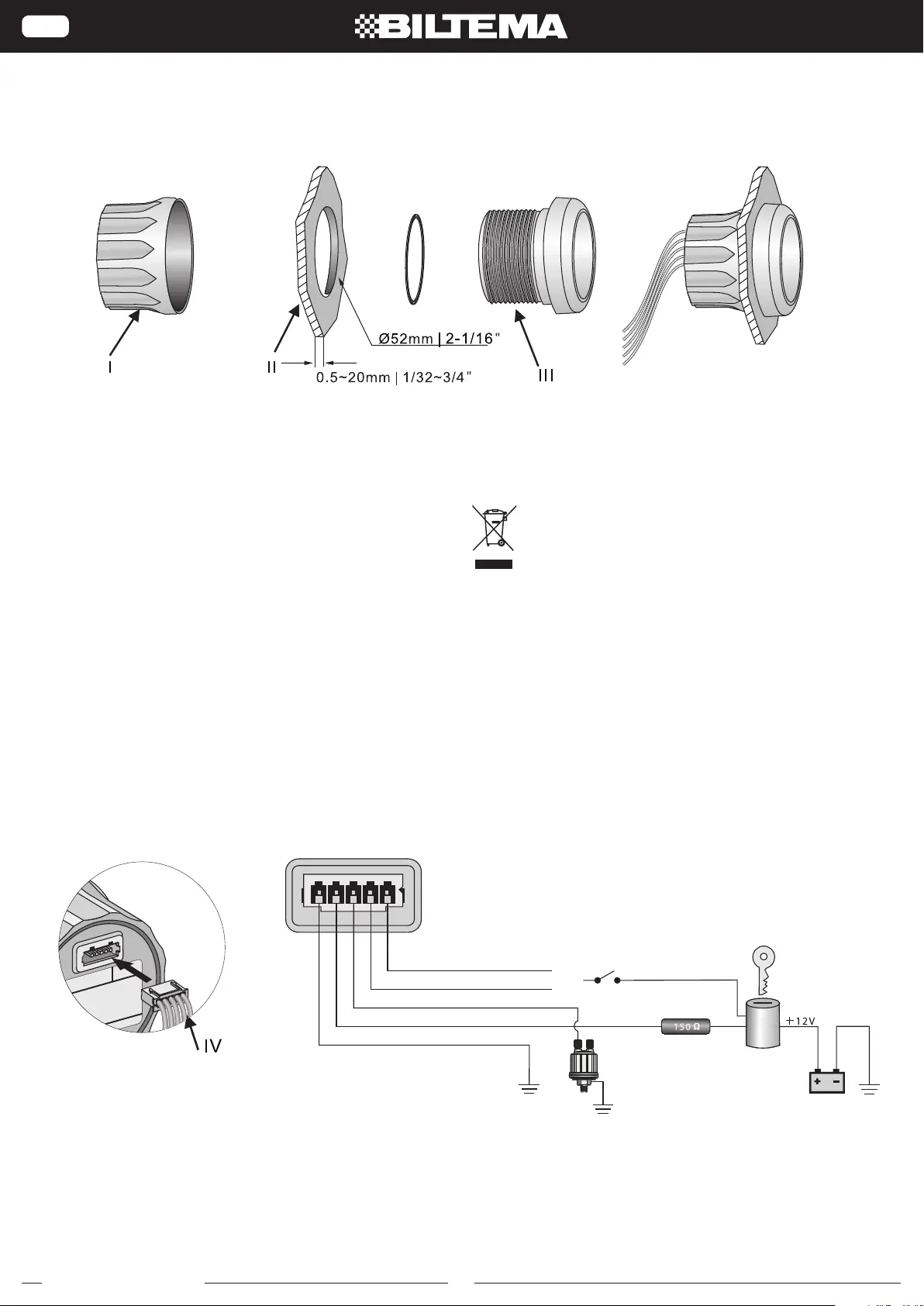

MARINA MÄTINSTRUMENT 52 MM
MONTERINGSANVISNING
Mätinstrument för marint bruk.
Inbyggnadsdiameter: 52 mm.
1. Borra ett hål med 52 mm (2 1/16") diameter i panelen (II).
Det krävs minst 55 mm (2 3/16") fritt utrymme bakom
panelen för att få plats med mätaren.
2. Ta av fästringen (I), placera mätaren (III) i hålet, justera
positionen sätt på tätningsringen och skruva på fästring-
en igen på baksidan (Det nns en markering som visar
mätarens lodräta position).
3. Koppla kablarna enligt kopplingsschemat, notera mot-
ståndet för 24 V-system. Välj antingen orange eller gul
kabel för bakgrundsljus. Kablarnas färger motsvarar
bakgrundsljuset.
4. Sätt i kopplingsdosan (IV) i kontakten på baksidan av
mätaren.
5. OBS! Om mätaren är en voltmätare (12 V) nns ingen
svart kabel och du ska inte använda något motstånd.
El-avfall
Förbrukade elektriska och elektroniska produkter, däribland
alla typer av batterier, ska lämnas till avsett insamlingsställe
för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)
5 Gul kabel gult ljus
Ingår inte
Extra krets för 24 V
eller
Tänd-
ning
4 Orange kabel rött ljus
3 Svart kabel sensor
2 Röd kabel pluspol
1 Blå kabel minus (-) jord
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 25-8037
2
© 2016-08-19 Biltema Nordic Services AB

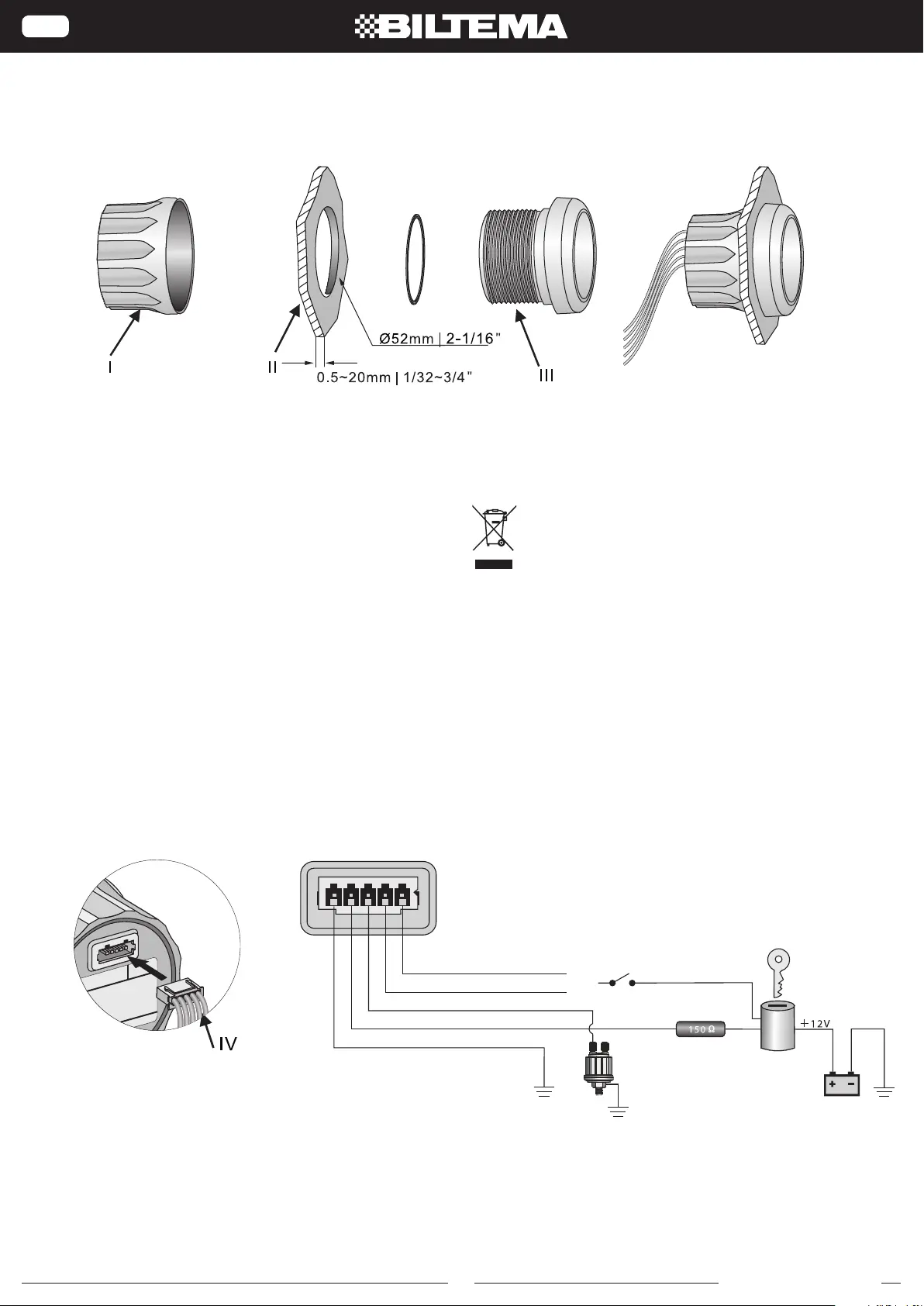

NO
MONTERINGSANVISNING
Måleinstrumenter for maritimt bruk.
Innbyggingsdiameter: 52 mm.
1. Bor et hull med 52 mm diameter i panelet (II). Det må
være minst 55 mm avstand bak panelet for å få plass til
måleren.
2. Fjern festeringen (I), og plasser måleren (III) i hullet. Juster
posisjonen, fest tetningsringen og skru på plass festerin-
gen igjen på baksiden (det er et merke som viser måle-
rens loddrette posisjon).
3. Koble kablene som vist i koblingsskjemaet. Legg merke
til motstanden ved 24 V system. Velg enten oransje eller
gul kabel for bakgrunnsbelysning. Kablenes farge tilsva-
rer fargen på bakgrunnsbelysningen.
4. Monter koblingsboksen (IV) i kontakten på baksiden av
måleren.
5. OBS! Hvis måleren er en spenningsmåler (12 V), har den
ingen sort kabel, og du skal ikke bruke motstand.
EE-avfall
Brukte elektriske og elektroniske produkter, deriblant alle ty-
per batterier, skal leveres til gjenvinning på eget innsamlings-
sted. (I henhold til direktiv 2012/19/EU og 2006/66/EC)
MARITIME MÅLEINSTRUMENTER 52 MM
5 Gul kabel gult ljus
Medfølger ikke
Ekstra krets for 24 V
eller
Ten-
ning
4 Oransje kabel rødt lys
3 Sort kabel sensor
2 Rød kabel plusspol (+)
1 Blå kabel minus (–) jord
Art. 25-8037
3
© 2016-08-19 Biltema Nordic Services AB

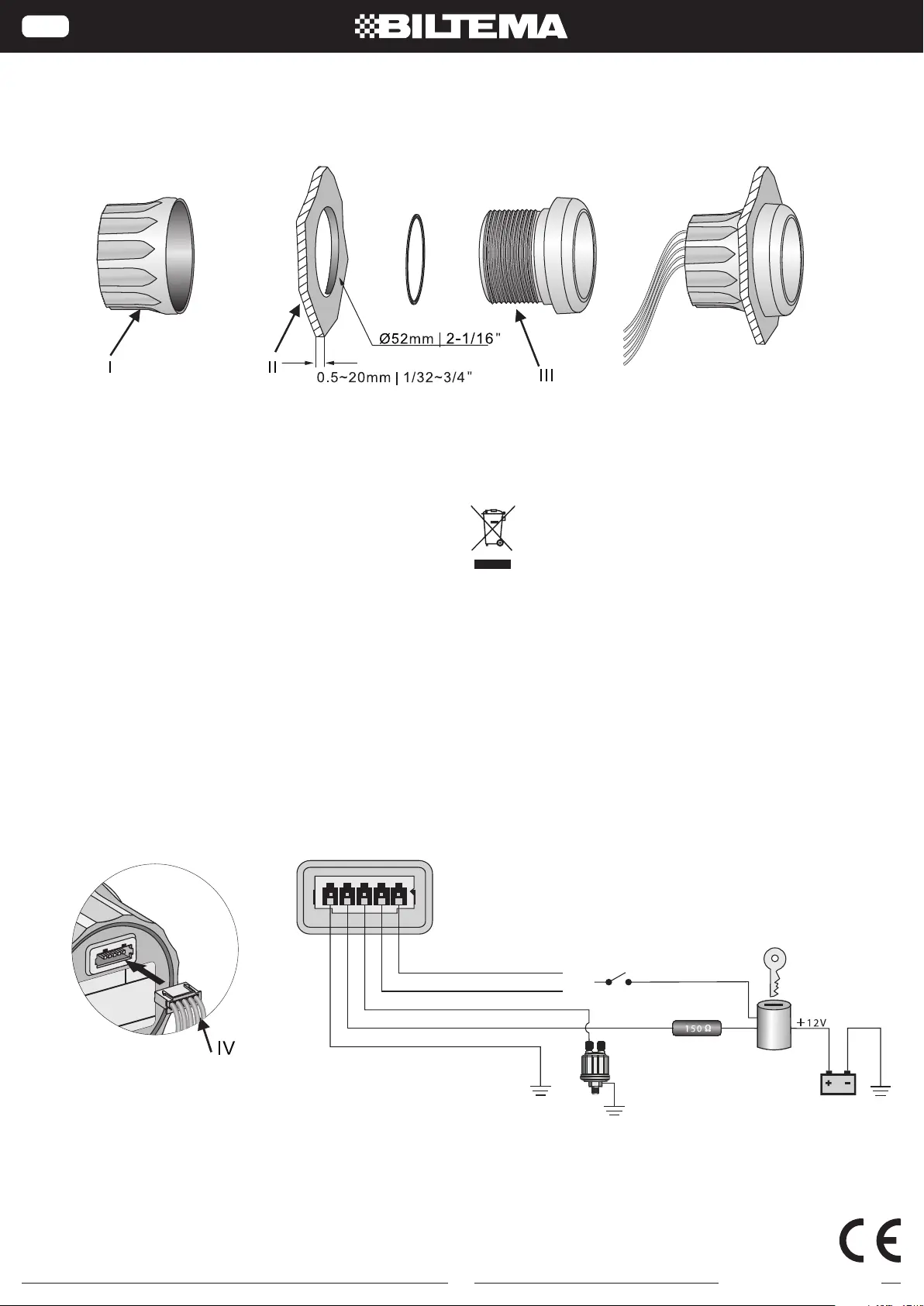

FI
ASENNUSOHJE
Venemittari.
Asennusreiän läpimitta: 52 mm.
1. Poraa paneeliin (II) 52 mm:n (2 1/16") aukko. Paneelin
takana on oltava vapaata tilaa vähintään 55 mm (2 3/16")
mittaria varten.
2. Ota kiinnitysrengas (I) pois, sijoita mittari (III) aukkoon,
säädä asento ja asenna tiivisterengas sekä kiinnitysren-
gas mittarin takapuolelta (pystysuora asento on merkitty
mittariin).
3. Kytke johdot kytkentäkaavion mukaan, huomaa 24 V -jär-
jestelmän vastus. Valitse taustaväri käyttämällä oranssia
tai keltaista kaapelia. Kaapeleiden värit vastaavat tausta-
valon väriä.
4. Asenna kytkentäkotelo (IV) mittarin taakse.
5. HUOM! Jos mittari on jännitemittari (12 V), siinä ei ole mus-
taa johtoa eikä asennuksessa käytetä vastusta.
Elektroniikkajäte
Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja
paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/
EU ja 2006/66/EC mukaisesti)
VENEMITTARIT 52 MM
5 Keltainen johto keltainen valo
Ei sisälly
Lisäpiiri 24 V:lle
tai
Syt-
ytys
4 Oranssi johto punainen valo
3 Musta johto anturi
2 Punainen johto plusnapa (+)
1 Sininen johto miinusnapa (-)
