Side 1/10
Art. 25-8050
© 2019-11-04 Biltema Nordic Services AB

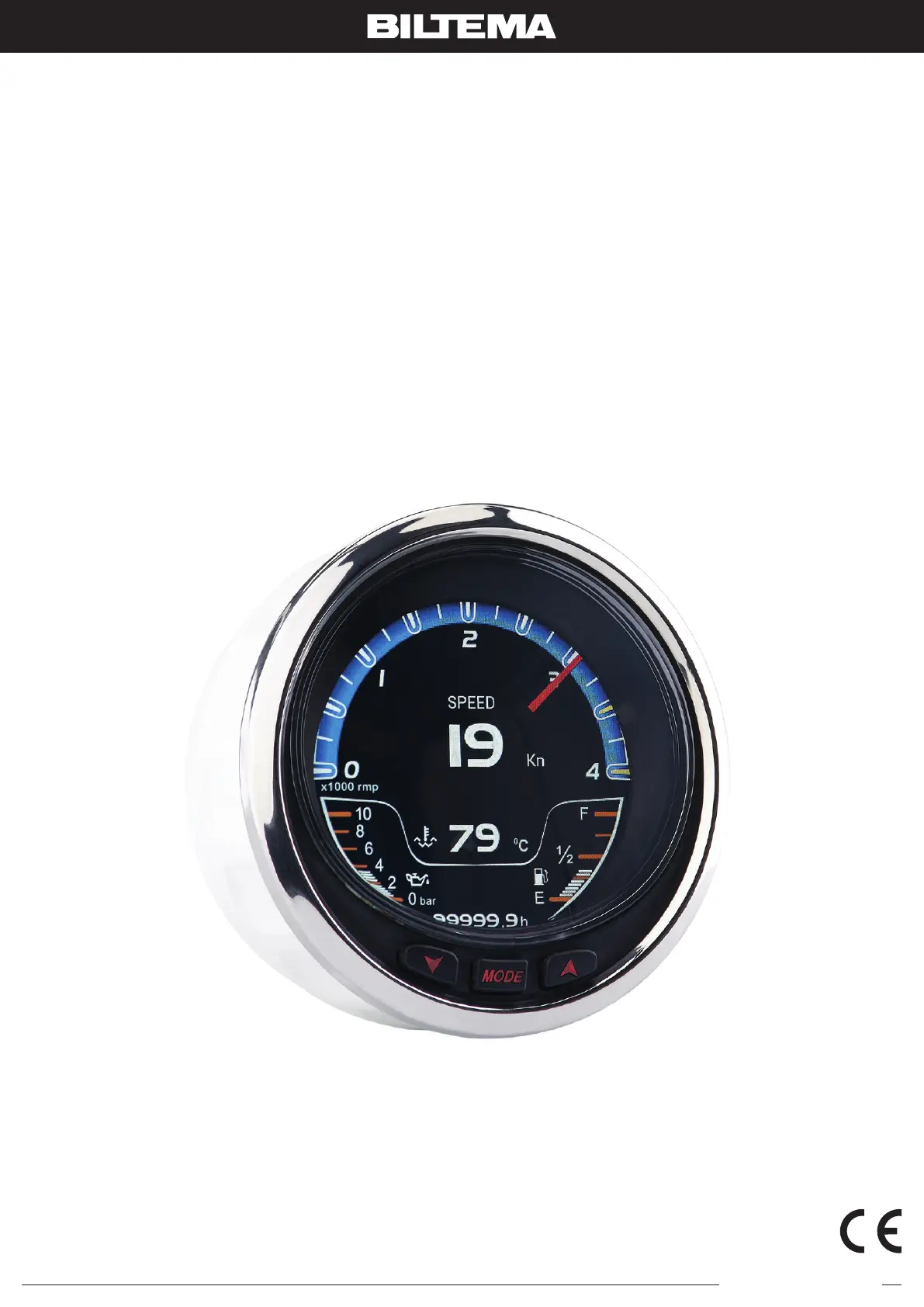

MULTI LCD-DISPLAY
25-8050 manual A4 191008.indd • 2019-11-4, 10.34.10
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 25-8050
2
© 2019-11-04 Biltema Nordic Services AB
SE
1. INTRODUKTION
Härmed försäkrar Biltema att denna typ av radioutrustning,
KMG-30, överensstämmer med direktiv 2014/53/EU. Den full-
ständiga texten till EU-försäkran om överensstämmelse nns
på följande webbadress: www.biltema.com.
2. TEKNISKA DATA
Produkt: . . . . . . . . . . . . . . . . . Multifunktions LCD-mätare
med GPS
Mätområden: . . . . . . . . . . . . . Varvtal/RPM 4000/6000/8000,
oljetryck <10 bar, vattentem-
peratur, bränslenivå, fart 0–45
knop, gångtimmar.
Spänning: . . . . . . . . . . . . . . . . 9–32 V DC
Strömförbrukning: . . . . . . . . ≤170 mA (12 V)
Rekommenderad säkring: . . 1 A
Drifttemperatur: . . . . . . . . . . -30 till +75 °C
Kapslingsklass: . . . . . . . . . . . IP 67
Display: . . . . . . . . . . . . . . . . . . LCD, 432 x 432 pixlar
Inbyggnadsdiameter: . . . . . . 100,5 mm
Ytterdiameter: . . . . . . . . . . . . 111,6 mm
Monteringsdjup: . . . . . . . . . . 68,9 mm
Ytterring: . . . . . . . . . . . . . . . . svart, rostfri (AISI 316)
Frekvensband: . . . . . . . . . . . . 1575,42 MHz
Max radiofrekvenseffekt: . . . < -160 dBm
Mätaren omvandlar analoga signaler till digitala och stödjer
NMEA 2000, J1939 och analoga signaler. Utrustad med GPS,
extern givare ingår.
Övriga funktioner
• Dimbar display, 10–100 %. För körning dag och natt.
• Två valbara teman/design för displayen.
• Läsning av givarna är valbart mellan europeisk eller ame-
rikansk standard samt ”custom” (egna inställningar). Detta
gör att mätaren passar alla båtar.
• OBS! Mätaren måste vara ensam om varje givare, annars
kommer avläsningen att bli fel. Det går alltså inte att köra
både analoga mätare och denna mätare på samma givare.

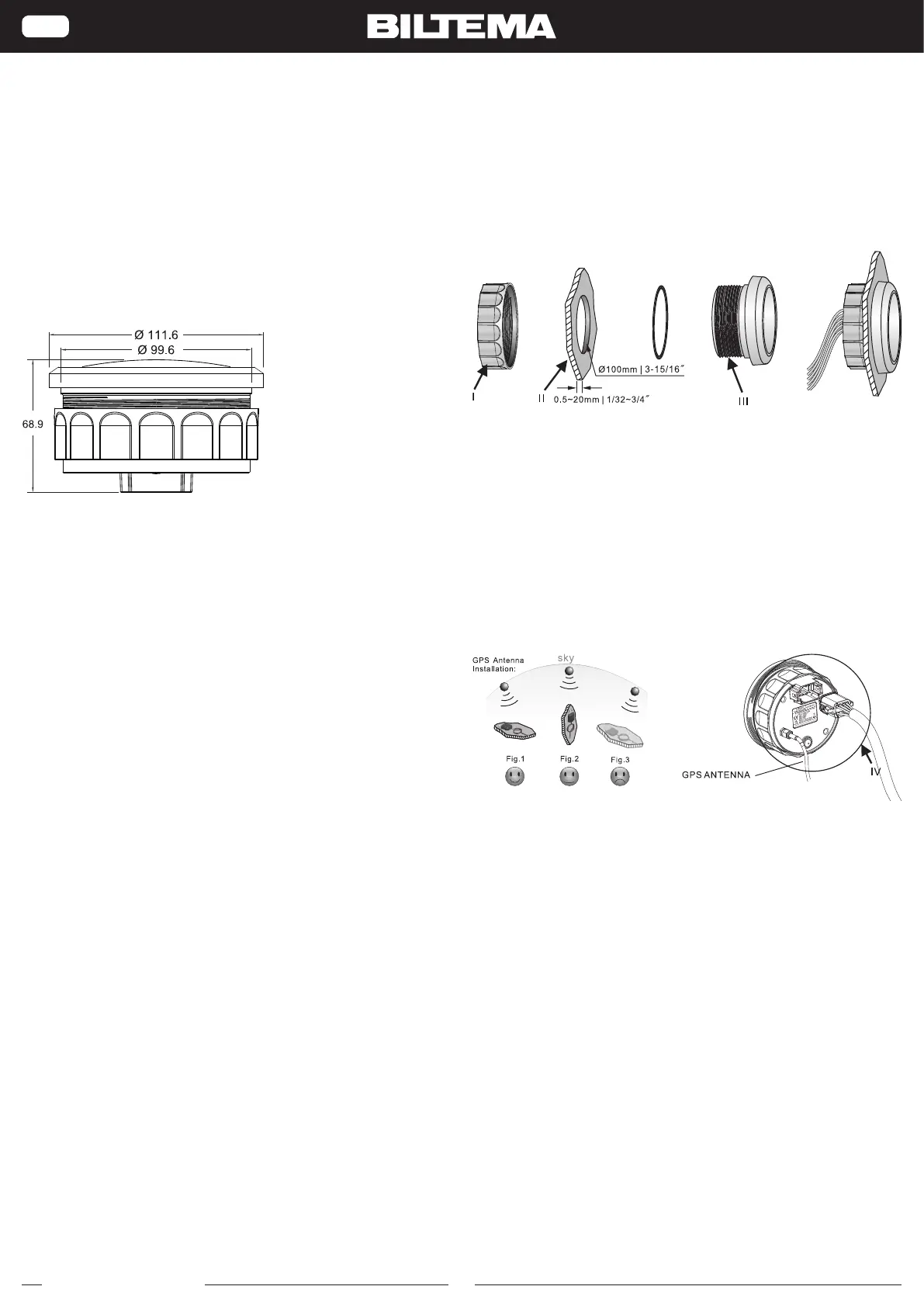

3. MONTERINGSANVISNING
Multifunktionsmätare med GPS
1. Borra ett hål (II) med diametern 100,5 mm i panelen. Kolla
först att det nns minst 80 mm fritt djup på baksidan av
panelen.
2. Skruva av fästringen (I). Sätt mätaren (III) på plats och
skruva fast mätaren med fästringen på baksidan.
3. Anslut strömkablarna och GPS-kabeln i uttagen på mäta-
rens baksida (IV). Tryck in dem ordentligt.
4. Strömkablarna från mätaren (som du har anslutit på bak-
sidan) kopplas i andra änden till ett NMEA 2000 nätverk.
Om du väljer analog signalingång ansluts kablarna till
stiften på en analog sensor/givare, se kopplingsschema.
5. GPS-antennens mottagare placeras utomhus på däck eller
på vindrutans insida för att kunna fånga upp satellitsigna-
lerna på bästa sätt. Mottagaren ska vara vänd mot himlen
för att kunna fånga upp signalerna på bästa, som visas i g
1. Om den installeras enligt g 2 och 3 kommer signalen att
påverkas och bli sämre. Det sämsta alternativet är g 3 och
då kommer inte svaga signaler att kunna tas emot.
6. När strömmen har slagits på, vänta en minut för att låta
mätaren hitta och ställa in satellitsignalen. När satellitsig-
nalen är stark tar det bara cirka 40 sekunder för instru-
mentet att lokalisera positionen. Mätaren visar hastighet
i knop (fart över grund) och kurs (kurs över grund) endast
när båten är i rörelse. När båten ligger stilla fryses all
data, så kompassen kan inte användas som referens för-
rän båten börjar röra sig och signalen återupptas.
MULTI LCD-DISPLAY
Art. 25-8050
3
© 2019-11-04 Biltema Nordic Services AB
SE

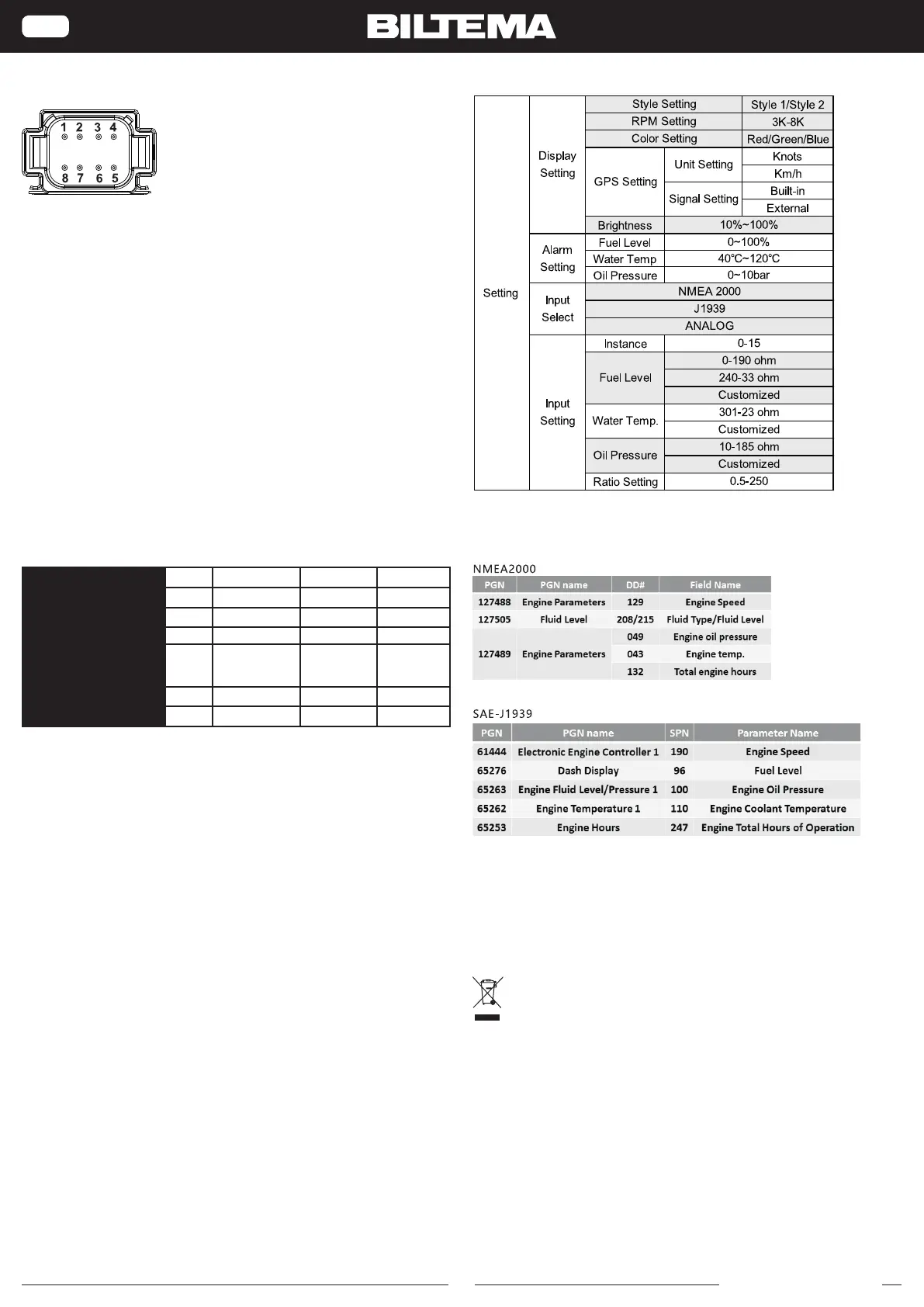

Kopplingsschema, analog inkoppling
1. 4-polig, röd kabel – varvtal (RPM)
2. 4-polig, Blå kabel – tanknivå (Fuel)
3. 4-polig, gul kabel – Vattentemperatur (Water temp.)
4. 4-polig, svart kabel – Oljetryck (Oil pressure)
5. 2-polig, röd kabel – Batteri + (Battery +)
6. 2-polig, svart kabel – Batteri + (Battery -)
7. CAN- H
8. CAN-L
4. FUNKTIONER OCH ANVÄNDNING
1. ”MODE” val av läge/funktion
2. Pil-tangent upp: Uppåt/lägga till
3. Pil-tangent ner: Nedåt/minska
4. Ställa in värden, tryck och håll pil-tangent upp:
Adderar 10
5. Ställa in värden, tryck och håll länge, pil-tangent ner:
Minskar 10
5. SYSTEMINSTÄLLNINGAR
Ändra design på display: Setting Display Setting Style Setting
Ändra varvtalsområde: Setting Display Setting RPM Setting
Ändra färgtema: Setting Display Setting Color Setting
Ändra mätenhet för GPS: Setting Display Setting GPS Setting Unit Setting
Ställa in larmsignaler för
bränslenivå, vattentemp.,
och oljetryck:
Setting Alarm Setting
Ändra ingångssignal: Setting Input Select
Ändra signalinställningar: Setting Input Setting
Diagram systeminställningar
6. NMEA 2000 & J1939 NAMN OCH GRUPPNUM-
MER (PGN)
7. AVFALLSHANTERING
El-avfall
Förbrukade elektriska och elektroniska produkter, däribland
alla typer av batterier, ska lämnas till avsett insamlingsställe
för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)
