Side 1/4
Art. 32-250
© 2011 Biltema Nordic Services AB
1
INKOPPLING
1. Koppla bort bilbatteriets minus (-) kabel.
2. Anslut mätarens röda kabel för belysningen
till +12 V på tändningslåset (via säkringsdo-
san).
3. Anslut mätarens svarta kabel för belysning-
en till GND minus (-).
4. Anslut laddtrycksmätaren enl. gur nedan.
Anslut slangen till laddtrycksmätaren. Drag
slangen genom torpedväggen och anslut till
T-röret. Kom ihåg att skydda slangen med
hjälp av en gummigenomföring (medföljer ej)
eller eltape vid passagen genom torped-
väggen. Lokalisera bentlig tryckslang (på
övertryckssidan) från insugningsröret. Kapa
tryckslangen och anslut till T-röret.
5. Koppla tillbaka bilbatteriets minus (-) kabel
efter avslutad inkoppling.
OBS! Se till att slangen inte får några skarpa
veck, hamnar för nära något varmt föremål eller
skaver mot något vasst föremål.
INstäLLNING av baKGruNdsfärG
1. Tryck på knappen för att välja önskad bak-
grundsfärg.
2. Mätaren ihåg senast valda färg om spän-
ningen bryts.
LaddtrycKsmätare
sPecIfIKatIONer
Endast för 12 V (DC 11.5~15 V).
Mätområde. -1.0 ~ +2.0 bar.
mONterING
1. Laddtrycksmätaren är avsedd för inbyggnad
i instrumentpanelen eller bilens mittkonsol.
2. Mätaren kräver en inbyggnadsöppning på
Ø52 mm. Innan håltagning sker, kontrol-
lera noga så att det nns utrymme bakom
panelen/konsolen.
Röd – anslutning till instrumentbelysning +12 V
Svart - anslutning till instrumentbelysning (-) jord
Slanganslutning
Art. 32-250
© 2011 Biltema Nordic Services AB
2

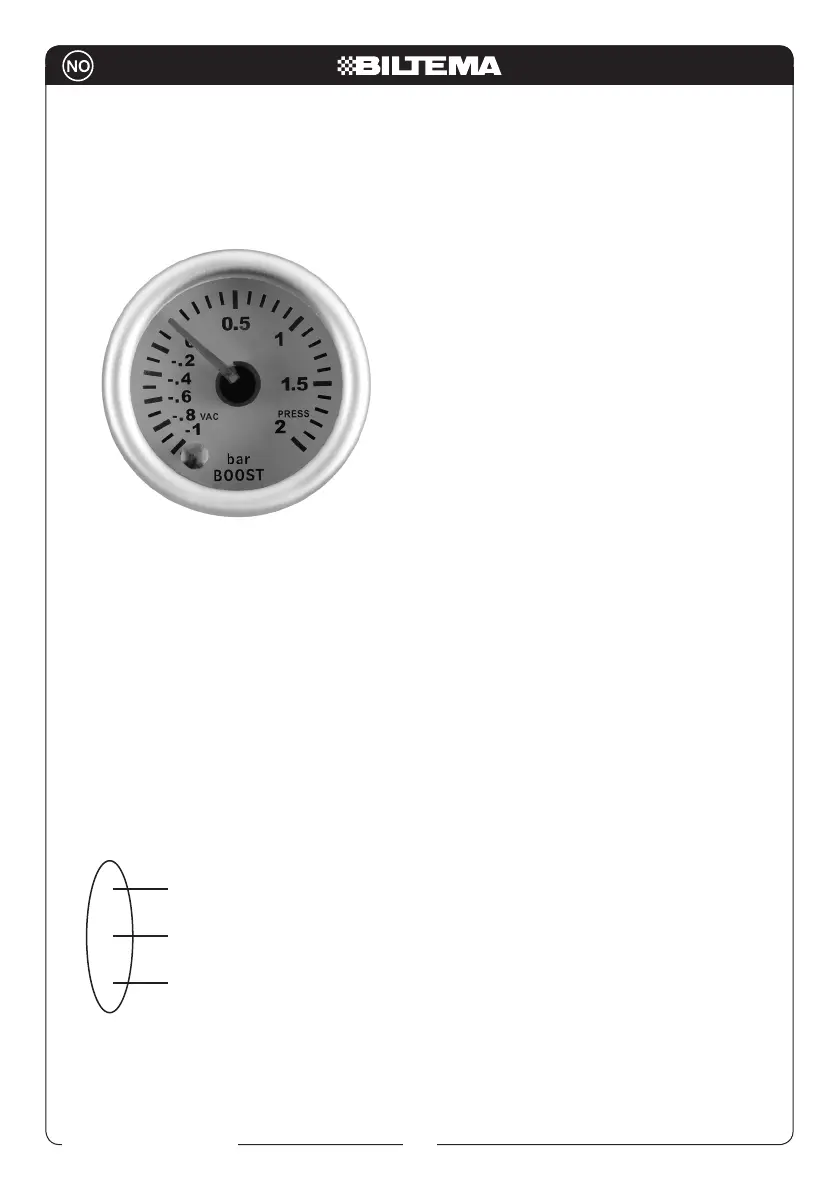

INNKObLING
1. Koble fra bilbatteriets minus (-) kabel.
2. Koble målerens røde kabel for belysningen
til +12 V på tenningslåsen (via sikringsbok-
sen).
3. Koble målerens sorte kabel for belysningen
til GND minus (-).
4. Koble ladetrykkmåleren i samsvar med
guren nedenfor. Koble slangen til lade-
trykkmåleren. Trekk slangen gjennom
torpedoveggen og koble til T-røret. Husk
på å beskytte slangen ved hjelp av en
gummigjennomføring (medfølger ikke) eller
elteip ved passasjen gjennom torpedoveg-
gen. Lokaliser eksisterende trykkslange (på
overtrykkssiden) fra innsugingsrøret. Kutt
trykkslangen og koble til T-røret.
5. Koble bilbatteriets minus (-) kabel tilbake på
plass etter avsluttet innkobling.
OBS! Se til at slangen ikke får noen skarpe
folder, havner for nær en varm gjenstand eller
gnager mot en skarp gjenstand.
INNstILLING av baKGruNNsfarGe
1. Trykk på knappen for å velge ønsket
bakgrunnsfarge.
2. Måleren husker den sist valgte fargen
om spenningen brytes
LadetryKKmåLer
sPesIfIKasJONer
Kun for 12 V (DC 11,5~15 V).
Måleområde. -1 ~ +2 bar.
mONterING
1. Ladetrykkmåleren er beregnet for innbyg-
ging i dashbordet eller bilens midtkonsoll.
2. Måleren krever en innbyggingsåpning på Ø
52 mm. Før hulltaking, kontroller nøye at det
er plass bak dashbordet/konsollen.
Rød – tilkobling til instrumentbelysning +12 V
Sort - tilkobling til instrumentbelysning (-) jord
Slangetilkobling
Art. 32-250
© 2011 Biltema Nordic Services AB
3
KytKemINeN
1. Irrota miinusjohto (-) auton akusta.
2. Yhdistä mittarin punainen valaistusjohto
sytytyslukon +12 V -liitäntään sulakerasian
kautta.
3. Yhdistä mittarin valaistuksen musta johto
miinusmaadoitukseen (-).
4. Yhdistä ahtopainemittari jäljempänä
näkyvässä kuvassa esitettävällä tavalla.
Yhdistä letku ahtopainemittariin. Pujota
letku seinämän läpi ja yhdistä se T-putkeen.
Muista suojata letku kumiläpiviennillä (ei
sisälly toimitukseen) tai sähköasennustei-
pillä seinämäläpiviennin kohdalta. Paikanna
nykyinen painejohto (ylipainepuolelta)
imuputkesta. Katkaise paineletku ja yhdistä
se T-putkeen.
5. Yhdistä miinusjohto (-) takaisin auton ak-
kuun, kun liitännät on tehty.
HUOMIO! Varmista, että letkuun ei tule teräviä
taitteita, ettei se osu lämpimään esineeseen
eikä se hankaudu terävää esinettä vasten.
taustavärIN vaLItsemINeN
1. Voit valita haluamasi taustavärin painamalla
painiketta.
2. Mittari muistaa viimeksi valitun värin, vaikka
virransyöttö katkeaisi.
ahtOPaINemIttarI
teKNIset tIedOt
Kun for 12 V (DC 11,5~15 V).
Måleområde. -1 ~ +2 bar.
Vain 12 voltille (DC 11,5–15 V).
Mittausalue -1,0 – +2,0 baaria.
KOKOamINeN
1. Ahtopainemittari on tarkoitettu asennetta-
vaksi kojetauluun tai auton keskikonsoliin.
2. Mittari edellyttää 52 mm:n asennusaukkoa.
Ennen reiän tekemistä varmista, että koje-
taulun tai konsolin alla on riittävästi tilaa.
Punainen: yhdistetään mittariston valaistusliitäntään (+12 V)
Musta: yhdistetään mittariston valaistuksen miinusliitäntään
Letkuliitäntä
